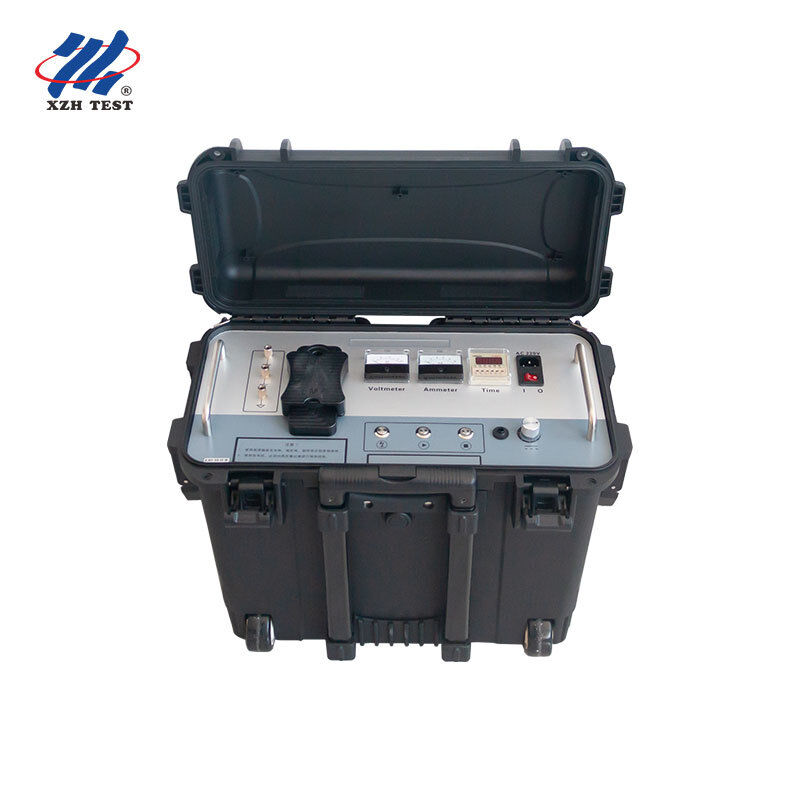

পুল-রড হাই ভোল্টেজ সার্জ জেনারেটর ∙ ৩৫ কিলোভোল্ট ক্লাস এক্সএইচএইচভি ৫৩৫-২এল মডেলঃ XHHV535-2L
এর জন্য ডিজাইন করা হয়েছেঃপাওয়ার ইউটিলিটি ক্যাবল ত্রুটি দল, 35kV বিতরণ নেটওয়ার্ক রক্ষণাবেক্ষণ ঠিকাদার, শিল্প উচ্চ-ভোল্টেজ পরীক্ষা পরিষেবা সরবরাহকারী
মূল মূল্যঃ2μF ক্যাপাসিটর সহ টান-রড পোর্টেবল ডিসি ইমপ্লাস জেনারেটর যা 35kV এবং তারের ত্রুটি সনাক্তকরণের নীচে 0-1024J স্রাব শক্তি সরবরাহ করে।ট্রিপল সুরক্ষা + শূন্য-পজিশন ইন্টারলক + রিয়েল-টাইম স্ট্যান্ডবাই ভোল্টমিটার.
এই সরঞ্জাম কার জন্য?
XHHV535-2L পেশাদারী তারের ত্রুটি অবস্থান দল যারা প্রয়োজন জন্য নির্মিত হয়ট্রলি-মাউন্ট ইউনিটের সরবরাহ ছাড়াই 35kV শ্রেণীর ইমপলস স্রাব ক্ষমতা. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, সংকীর্ণ পথের সাথে তারের খাঁজ, এবং বহু-তলা শিল্প সুবিধা যেখানে লিফট মাত্রা সরঞ্জাম আকার সীমাবদ্ধ।
1৩৫ কেভি ইউটিলিটি কনট্রাক্টরএকটি টল-স্ট্যান্ড পোর্টেবল ফর্ম ফ্যাক্টরে পূর্ণ 35kV ইমপ্লান্স স্রাব। কোন ট্রলি, কোন র্যাম্প, দুটি ব্যক্তির লিফট ¢ এক প্রযুক্তিবিদ, এক যন্ত্র, গাড়ির থেকে এক ট্রিপ।
2শিল্প HV ইলেকট্রিক্সশোধনাগার, রাসায়নিক উদ্ভিদ এবং ইস্পাত কারখানায় 35kV ক্যাবল নেটওয়ার্ক। কমপ্যাক্ট চ্যাসি প্রক্রিয়া এলাকায় অ্যাক্সেস সীমাবদ্ধতা যেখানে ট্রলি ইউনিট নিষিদ্ধ নেভিগেট।
3টেস্টিং সার্ভিস কোম্পানিমিশ্র-ভোল্টেজ সার্ভিস চুক্তির জন্য বহুমুখী 35kV- সক্ষম ইমপলস উত্স। ট্রিপল সুরক্ষা মানে কম সরঞ্জাম মেরামতের দাবি এবং বৃহত্তর ফ্লিট উপলব্ধতা।
4বায়ু ও সৌর ফার্ম ও ওএম টিমপুনর্নবীকরণযোগ্য শক্তির সাইটগুলিতে 35kV সংগ্রাহক তারের ত্রুটি অবস্থান। টান-রড পোর্টেবিলিটি টারবাইন টাওয়ার অ্যাক্সেস এবং অ্যারে বিভাগগুলির মধ্যে অসমান ভূখণ্ড পরিচালনা করে।
মূল বৈশিষ্ট্যাবলী
অন্তর্নির্মিত ক্যাপাসিটর2 μF
স্রাব শক্তি০১.০২৪ জ
ভোল্টেজ রেটিং≤35 কেভি
সুরক্ষাওসি + ওভি + ওটি ট্রিপল
শর্ট সার্কিটসরাসরি গ্রাউন্ডে ঠিক আছে
মিটার প্রদর্শনডাবল ১.৫ শ্রেণীর মিটার
সুরক্ষা ইন্টারলকশূন্য অবস্থানে শুরু
স্ট্যান্ডবাই ভোল্টমিটাররিয়েল-টাইম কেভি রিডিং
ফর্ম ফ্যাক্টরটান-রড পোর্টেবল
35kV ক্যাপাসিটি একটি টান-রড মধ্যে কোন আপস ভোল্টেজ
এক্সএইচএইচভি৫৩৫-২এল-এর ইঞ্জিনিয়ারিং অর্জন হচ্ছেপূর্ণ 35kV ইমপলস স্রাব ক্ষমতাপ্রচলিতভাবে ৩৫ কিলোভোল্ট শ্রেণীর সার্জ জেনারেটরগুলির জন্য ট্রলি-মাউন্ট করা আবরণ প্রয়োজন, যার মধ্যে যথেষ্ট দূরত্বের দূরত্ব রয়েছে, ভারী গ্যাজেজ অভ্যন্তরীণ তারের,এবং oversized ক্যাপাসিটার ব্যাংক ¢ যা সব ওজন এবং বাল্ক ড্রাইভXHHV535-2L উচ্চ ফ্রিকোয়েন্সি সলিড-স্টেট এইচভি প্রযুক্তি, ক্ষুদ্রায়িত উচ্চ নির্ভরযোগ্যতা সার্কিট নকশা,এবং একটি ইন্টিগ্রেটেড চার্জিং / ডিসচার্জিং আর্কিটেকচার যা বাহ্যিক আন্তঃসংযুক্ত এইচভি ক্যাবলিং এবং পৃথক ক্যাপাসিটার মডিউলগুলিকে বাদ দেয়.
অপারেশনাল প্রভাবঃএকটি ৩৫ কিলোভোল্ট ক্ষমতাসম্পন্ন জর্জ জেনারেটর যা একজন টেকনিশিয়ান গাড়ির থেকে টেস্ট পয়েন্ট পর্যন্ত বহন করতে পারে ∙ দরজা দিয়ে, সিঁড়ি দিয়ে,ক্যাবল ট্র্যাঞ্চের মাধ্যমে একটি উল্লেখযোগ্য অপারেশনাল সুবিধা ফিল্ড সার্ভিস সংস্থার জন্যএটি যানবাহনের প্রয়োজনীয়তা হ্রাস করে (কোনও লিফট গেটের প্রয়োজন নেই), প্রতি কাজের মোতায়েনের সময়কে ত্বরান্বিত করে এবং রুটিন 35kV ত্রুটি কলগুলির জন্য দুই ব্যক্তির ক্রু প্রয়োজনের সময়সূচী সীমাবদ্ধতা দূর করে।
সুরক্ষা ব্যবস্থা 35kV অপারেশনের জন্য স্তরযুক্ত সুরক্ষা
| নিরাপত্তা বৈশিষ্ট্য |
কিভাবে এটি রক্ষা করে |
| শূন্য-পজিশন স্টার্ট ইন্টারলক |
ভোল্টেজ সমন্বয় knob শূন্য হতে হবে আগে HV আউটপুট সক্ষম করা যেতে পারে |
| রিয়েল-টাইম স্ট্যান্ডবাই ভোল্টমিটার |
কেভি মিটার ক্যাপাসিটর ভোল্টেজকে অবিচ্ছিন্নভাবে প্রদর্শন করে এমনকি যখন যন্ত্রটি বন্ধ থাকে। অপারেটর সর্বদা টার্মিনালের কাছে যাওয়ার আগে শক্তির অবস্থা জানে |
| ট্রিপল অটো সুরক্ষা |
স্বাধীন ওভারকরেন্ট, ওভারভোল্টেজ এবং ওভারহিট সার্কিট একযোগে আউটপুট মনিটর করে |
| সরাসরি শর্ট সার্কিট সহনশীলতা |
আউটপুট স্টেজ আক্রমণাত্মক ত্রুটি কন্ডিশনার সময় মৃত-সংক্ষিপ্ত অবস্থার বেঁচে থাকার জন্য ডিজাইন করা হয়েছে ️ কোন ক্ষতি, কোন ফিউজ প্রতিস্থাপন, শুধু পুনরায় সেট এবং অবিরত |
| ম্যানুয়াল ডিসচার্জ ক্ষমতা |
অপারেটর কমান্ডের মাধ্যমে অবশিষ্ট ক্যাপাসিটর শক্তির নিয়ন্ত্রিত অপসারণ 👉 স্বয়ংক্রিয় নিষ্কাশন সার্কিটের বাইরে সেকেন্ডারি নিরাপত্তা স্তর |
| কনফিগারযোগ্য স্রাব সময় |
স্বতঃস্ফূর্তভাবে সেটযোগ্য ডিসচার্জ ব্যবধানে √ অপারেটর তাড়াহুড়ো বা overcycling ছাড়া সর্বোত্তম শাব্দিক পয়েন্টিং জন্য আবেগ ক্যাডেন্স নিয়ন্ত্রণ |
ইম্পলস ডিসচার্জ সিস্টেম কিভাবে কাজ করে
XHHV535-2L একটি একক কম্প্যাক্ট বাক্সে একটি চার্জিং সার্কিট এবং একটি নিষ্কাশন সার্কিট একত্রিত করে।চার্জিং সার্কিটএইচভি ক্যাবলের ভোল্টেজ নমুনা নেয় এবং এটিকে একটি ভোল্টেজ নিয়ন্ত্রণের লুপে রুট করে স্রাব সার্কিট, ইম্পলস মেকানিজম দ্বারা ট্রিগার, transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
ইমপ্লান্স চুম্বক ∙ একটি ইন্টিগ্রেটেড সমন্বয় যা ডিসি উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই, শক্তি সঞ্চয় ক্যাপাসিটার,এবং একটি একক মডুলার ইউনিট মধ্যে নিষ্কাশন গোলক ¢ XHHV535-2L ¢ এর কম্প্যাক্ট ফর্ম ফ্যাক্টর চাবিকাঠি. পারস্পরিক সংযোগ ক্যাবল, পৃথক ক্যাপাসিটার ব্যাংক এবং ঐতিহ্যগত উপাদান স্তরের সেটআপের বাহ্যিক গোলকের ফাঁক দূর করে,ইম্পলস চুম্বক একই বৈদ্যুতিক কর্মক্ষমতা অর্জন করে ভৌত ভলিউমের একটি ভগ্নাংশে.
অ্যাপ্লিকেশন
| প্রয়োগ |
টার্গেট ক্যাবলের ধরন |
| তারের ত্রুটি সনাক্তকরণ |
এক্সএলপিই, পিআইএলসি এবং ইপিআর 35kV এবং এর নীচে বিচ্ছিন্ন পাওয়ার ক্যাবলগুলি urban শহুরে বিতরণ, শিল্প ফিডার এবং পুনর্নবীকরণযোগ্য শক্তি সংগ্রহকারী সার্কিট |
| ডিসি ভোল্টেজ টেস্টিং প্রতিরোধ |
ট্রান্সফরমার এবং সুইচগার্ট সহ 35kV ক্যাবল এবং বৈদ্যুতিক সরঞ্জামগুলির ইনস্টলেশন এবং মেরামতের পরে বিচ্ছিন্নতা যাচাইকরণ |
| উচ্চ-ভোল্টেজ ফ্ল্যাশওভার টেস্টিং |
টিডিআর তরঙ্গের আকৃতি অর্জন এবং ত্রুটি পূর্ব অবস্থান দূরত্ব পরিমাপের জন্য নিয়ন্ত্রিত ফ্ল্যাশওভার ইন্ডাকশন |
| অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন |
বাহ্যিক শাব্দিক এবং চৌম্বকীয় ক্ষেত্র রিসিভার ব্যবহার করে সঠিক ত্রুটি পয়েন্ট অবস্থান জন্য সিঙ্ক্রোনাইজড ইমপ্লাস স্রাব |
| প্রতিরোধমূলক রক্ষণাবেক্ষণের মূল্যায়ন |
ক্যাবল অবস্থা মূল্যায়ন 👉 প্রাচীন 35kV নেটওয়ার্কগুলিতে বিচ্ছিন্নতা অবনতির প্রাথমিক সনাক্তকরণের জন্য ইমপ্লাস প্রতিক্রিয়া বেসলাইন প্রবণতা |
নিরাপত্তা ও অপারেশনাল সাবধানতা
সর্বদা যন্ত্র সংযুক্ত করুনসুরক্ষা মাটিকাজ শুরু করার আগে একটি নির্ভরযোগ্য স্থল বিন্দুতে 35kV সঠিকভাবে গ্রাউন্ডিং ছাড়া মারাত্মক
পরীক্ষা করা ক্যাবলে সংযুক্ত করার আগে শূন্য-পজিশন ইন্টারলকটি সক্রিয় করা হয়েছে (কনজিনটি সম্পূর্ণভাবে ঘড়ির কাঁটার বিপরীতে)
স্ট্যান্ডবাইয়ের সময় রিয়েল-টাইম কেভি ভোল্টমিটারটি পর্যবেক্ষণ করুন
৩টি সুরক্ষা সার্কিটের কোনটিও বাইপাস বা নিষ্ক্রিয় করবেন না ∙ এগুলি নিরাপত্তা-সমালোচনামূলক সিস্টেম
প্রসারিত ইমপ্লান্স ডিউটি চক্রের সময় পর্যাপ্ত বায়ুচলাচল করার অনুমতি দিন ️ 35kV আউটপুট স্টেজ সর্বাধিক শক্তি সেটিংসে উল্লেখযোগ্য তাপ উত্পাদন করে
শুধুমাত্র 35kV শ্রেণীর যোগ্য উচ্চ ভোল্টেজ প্রযুক্তিবিদরা এই সরঞ্জামটি পরিচালনা করতে পারেন
যদি কোনো সুরক্ষা সার্কিট trips, রিসেট করার আগে ত্রুটি অবস্থা তদন্ত ¢ পুনরাবৃত্তি trips একটি তারের বা সরঞ্জাম সমস্যা ইঙ্গিত
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: উচ্চ ভোল্টেজ সার্জ জেনারেটর কিভাবে তারের ত্রুটি সনাক্তকরণে কাজ করে?
সার্জ জেনারেটর একটি উচ্চ-শক্তির ইমপ্লান্টকে ত্রুটিযুক্ত তারের মধ্যে ছেড়ে দেয়, ত্রুটি পয়েন্টে একটি নিয়ন্ত্রিত উচ্চ-ভোল্টেজ আর্ক তৈরি করে।এই আর্ক একটি শব্দের সংকেত (ভূমি মাইক্রোফোন দ্বারা সনাক্তযোগ্য একটি উচ্চ ঠুং শব্দ) এবং একটি ইলেক্ট্রোম্যাগনেটিক পালস (একটি আনয়নকারী রিসিভার দ্বারা সনাক্তযোগ্য) উভয়ই উত্পাদন করেশাব্দ এবং ইলেক্ট্রোম্যাগনেটিক সংকেত পৌঁছানোর সময়কে একত্রিত করে, অপারেটররা শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন নামে পরিচিত একটি কৌশল দিয়ে সঠিকভাবে ত্রুটির অবস্থান নির্ধারণ করতে পারে।
প্রশ্ন: বিভিন্ন ধরণের তারের জন্য কোন ভোল্টেজ পরিসীমা বেছে নেওয়া উচিত?
ভোল্টেজ নির্বাচন একটি সাধারণ নির্দেশিকা হিসাবে তারের নামমাত্র অপারেটিং ভোল্টেজ অনুসরণ করে। নিম্ন ভোল্টেজ তারের জন্য (1kV পর্যন্ত), 8kV বা 12kV পরিসীমা ব্যবহার করুন। মাঝারি ভোল্টেজ বিতরণ তারের জন্য (6-15kV),16kV পরিসীমা উপযুক্ত. উচ্চ ভোল্টেজ ট্রান্সমিশন তারের জন্য (35kV এবং উপরে), 32kV পরিসীমা ব্যবহার করুন।সর্বদা তারের প্রস্তুতকারকের সর্বোচ্চ পরীক্ষার ভোল্টেজ স্পেসিফিকেশনগুলি দেখুন এবং নিশ্চিত করুন যে উচ্চ ভোল্টেজ অপারেশনের সময় সমস্ত সুরক্ষা ক্লিয়ারেন্স বজায় রাখা হয়েছে.
প্রশ্ন: সার্জ জেনারেটরের কাজ চলাকালীন কি কি নিরাপত্তা সতর্কতা অবলম্বন করতে হবে?
হাই ভোল্টেজ সার্জ জেনারেটরের পরীক্ষার জন্য কঠোর নিরাপত্তা প্রোটোকল প্রয়োজন। সংযোগের আগে সর্বদা ক্যাবলটি সম্পূর্ণরূপে ডি-এনার্জিযুক্ত এবং সমস্ত পাওয়ার উত্স থেকে বিচ্ছিন্ন কিনা তা নিশ্চিত করুন।সতর্কতা চিহ্ন সহ পরীক্ষার জোনের চারপাশে ন্যূনতম ৫ মিটার নিরাপত্তা পরিধি স্থাপন করুন. সমস্ত কর্মীদের অবশ্যই উপযুক্ত পিপিই পরতে হবে যার মধ্যে আর্ক রেটেড পোশাক, এইচভি আইসোলেটিং গ্লোভস এবং ডায়েলেক্ট্রিক ওভারশুট অন্তর্ভুক্ত রয়েছে।জরুরী স্টপ, এবং শূন্য-ভোল্টেজ ইন্টারলক অতিরিক্ত সুরক্ষা স্তর সরবরাহ করে তবে সঠিক সুরক্ষা পদ্ধতির প্রতিস্থাপন করা উচিত নয়।
প্রশ্ন: এই ইউনিটে একাধিক শক্তি স্তরের (জোল) সুবিধা কী?
বিভিন্ন শক্তির স্তর বিভিন্ন ডায়াগনস্টিক উদ্দেশ্যে পরিবেশন করে। নিম্ন শক্তি সেটিংস (যেমন,864J1024J) প্রাথমিক ত্রুটি নিশ্চিতকরণের জন্য এবং উচ্চ প্রতিরোধের ত্রুটিগুলি সনাক্ত করার জন্য আদর্শ যেখানে অত্যধিক শক্তি কেবল ক্ষতি আরও খারাপ করতে পারে. মাঝারি শক্তি (1225JJ2048J) বেশিরভাগ রুটিন ত্রুটি সনাক্তকরণের জন্য সর্বোত্তম শব্দ সংকেত শক্তি সরবরাহ করে। উচ্চ শক্তি (2450J+) খুব দীর্ঘ তারের জন্য সংরক্ষিত, গভীর সমাধি দৃশ্যকল্প,অথবা উচ্চ প্রতিবন্ধকতা ত্রুটি যা একটি সনাক্তযোগ্য শব্দ স্বাক্ষর উত্পাদন করতে শক্তিশালী আর্ক উত্পাদন প্রয়োজনতিন স্তরের নির্বাচন অপারেটরদের ক্ষেত্রের অবস্থার সাথে শক্তি আউটপুট মেলে।
প্রশ্ন: এই সার্জ জেনারেটরের সাথে কোন গ্যারান্টি এবং সাপোর্ট অন্তর্ভুক্ত রয়েছে?
জীবনকালীন প্রযুক্তিগত সহায়তার সাথে উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের স্ট্যান্ডার্ড ওয়ারেন্টি। সিই এবং আইএসও 9001: 2015 প্রত্যয়িত। প্রতিটি ইউনিটে সার্জ জেনারেটর, এইচভি আউটপুট তার, গ্রাউন্ড তার,ডিসচার্জ রড, ব্যবহারকারীর ম্যানুয়াল, এবং নিরাপদ পরিবহনের জন্য লকিং রোলস সহ একটি ভারী দায়িত্ব ট্রলি। সাইট ইনস্টলেশন, কমিশনিং, এবং অপারেটর নিরাপত্তা প্রশিক্ষণ অনুরোধে উপলব্ধ।স্রাব ফাঁক সহ খুচরা যন্ত্রাংশ, ক্যাপাসিটার এবং এইচভি ডায়োড দ্রুত প্রতিস্থাপনের জন্য সঞ্চিত।
