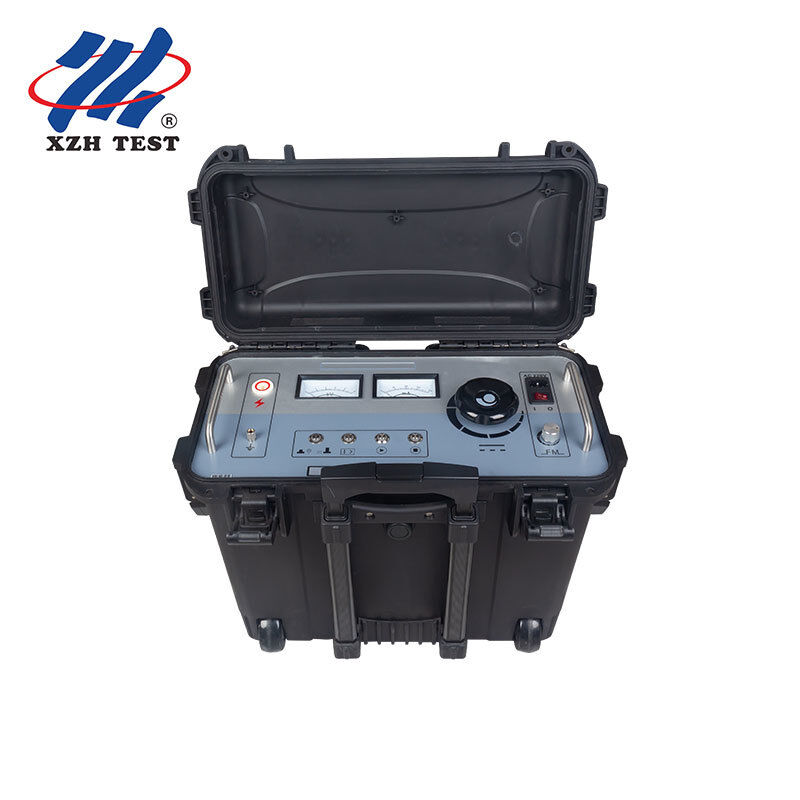

উচ্চ-ভোল্টেজ কেবল আউটার শীথ ফল্ট লোকেটরের আউটপুট ভোল্টেজ 10kV এবং তার নিচে, যা চীনা জাতীয় মান GB50150-2006 এর কেবল আউটার-শীথ সহ্য পরীক্ষা প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে, যার মধ্যে ক্রস-বন্ডিং সিস্টেমের জন্য উপযুক্ত কেবল আউটার-শীথের গ্রহণ এবং প্রতিরোধমূলক পরীক্ষা এবং কেবল আউটার-শীথের ফল্ট লোকেশন অন্তর্ভুক্ত। এটি দ্রুত এবং নির্ভুলভাবে 10kV-500kV একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতিরিক্ত-উচ্চ-ভোল্টেজ কেবলগুলিতে বাইরের-শীথ গ্রাউন্ডিং ফল্ট এবং অতিরিক্ত লিকেজ কারেন্টের মতো লুকানো বিপদগুলি খুঁজে বের করে, এবং HDPE এবং PVC কেবল আউটার শীথগুলিতে 5kV-10kV, 1-মিনিটের ডিসি সহ্য পরীক্ষা পরিচালনা করতে পারে। এটি 10kV-500kV একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতিরিক্ত-উচ্চ-ভোল্টেজ কেবল অপারেটিং ইউনিট, অতিরিক্ত-উচ্চ-ভোল্টেজ কেবল ইঞ্জিনিয়ারিং কোম্পানি এবং পাওয়ার ট্রান্সমিশন ও ট্রান্সফরমেশন ইঞ্জিনিয়ারিং কোম্পানিগুলির কেবল সরঞ্জাম রক্ষণাবেক্ষণের জন্য একটি অপরিহার্য ডেডিকেটেড যন্ত্র।
কার জন্য (লক্ষ্য দর্শক)XHHG523L কেবল আউটার-শীথ কাজের অন-সাইট পিনপয়েন্টিং এবং সহ্য পর্যায়ে স্থাপন করা হয়েছে — একবার আনুমানিক ফল্ট সেকশন জানা গেলে, এটি সঠিক জ্যাকেট ফল্ট অবস্থান পিনপয়েন্ট করতে এবং অন-সাইটে জ্যাকেট ডিসি সহ্য পরীক্ষা চালানোর জন্য ব্যবহৃত হয়। এটি 10kV-500kV উচ্চ-ভোল্টেজ এবং অতিরিক্ত-উচ্চ-ভোল্টেজ কেবলগুলিতে সরাসরি কাজ করা ফিল্ড কেবল পরিষেবা এবং রক্ষণাবেক্ষণ ক্রুদের জন্য তৈরি করা হয়েছে, অতিরিক্ত-উচ্চ-ভোল্টেজ কেবল ইঞ্জিনিয়ারিং কোম্পানি এবং পাওয়ার ট্রান্সমিশন ও ট্রান্সফরমেশন ইঞ্জিনিয়ারিং কোম্পানিগুলির জন্য যারা জ্যাকেট গ্রহণ এবং প্রতিরোধমূলক পরীক্ষা পরিচালনা করে, এবং কেবল সম্পদ মালিক এবং শিল্প, রেল, মেট্রো এবং সাবস্টেশন ব্যবহারকারীদের জন্য যারা তাদের নিজস্ব উচ্চ-ভোল্টেজ কেবল জ্যাকেট রক্ষণাবেক্ষণ করে। এটি সরাসরি কবর দেওয়া অ্যাপ্লিকেশন (স্টেপ ভোল্টেজ পদ্ধতি) এবং টানেল-লেড অ্যাপ্লিকেশন (কারেন্ট পদ্ধতি) উভয় ক্ষেত্রেই ব্যবহৃত হয়, পাশাপাশি HDPE এবং PVC জ্যাকেটের উপর 5kV-10kV, 1-মিনিটের ডিসি জ্যাকেট সহ্য পরীক্ষার জন্য। একই বিভাগের অন্যান্য যন্ত্রের বিপরীতে, যা জ্যাকেট ফল্ট রেঞ্জিং এবং সহ্য পরীক্ষা একত্রিত করে, এই ডিভাইসটি একটি ডেডিকেটেড পোর্টেবল লোকেটর: এতে কোনও ব্রিজ রেঞ্জিং বিভাগ নেই এবং পরিবর্তে অন-সাইটে জ্যাকেট গ্রাউন্ড ফল্ট পিনপয়েন্টিং এবং জ্যাকেট সহ্য পরীক্ষা সম্পাদনের উপর দৃষ্টি নিবদ্ধ করে, একটি পোর্টেবল ইউনিটে।
পণ্যের বৈশিষ্ট্য| আইটেম | স্পেসিফিকেশন |
|---|---|
| ইনপুট ভোল্টেজ | AC 220V (±10%), 50Hz (±2Hz) |
| আউটপুট ভোল্টেজ | 0~10kV (স্কয়ার ওয়েভ), সামঞ্জস্যযোগ্য |
| আউটপুট কারেন্ট | 0~200mA |
| আউটপুট ক্ষমতা | 2kVA |
| ফ্রিকোয়েন্সি সামঞ্জস্য | মিনি: 0.2Hz, ম্যাক্স: 5Hz (পরিসীমা সামঞ্জস্যযোগ্য) |
লোকালাইজেশন ফাংশন: AC 220V মেইন সাপ্লাই ফুল-ওয়েভ রেকটিফিকেশন করা হয় একটি চমৎকার রূপান্তর অর্জনের জন্য, এটিকে সনাক্তকরণের জন্য প্রয়োজনীয় উচ্চ-ক্ষমতার বিশেষ সিগন্যালে রূপান্তরিত করে; এই সিগন্যালটি সংযোগ লাইনের মাধ্যমে লোকালাইজ করার জন্য কেবলে প্রয়োগ করা হয়, এবং কেবল ফল্টটি নির্ভুলভাবে পিনপয়েন্ট করতে "স্টেপ ভোল্টেজ পদ্ধতি" বা "কারেন্ট পদ্ধতি" ব্যবহার করা যেতে পারে।
স্টেপ ভোল্টেজ পদ্ধতি: যদি একটি কবর দেওয়া কেবলে গ্রাউন্ডিং ফল্ট থাকে, তবে ফল্ট পয়েন্ট খুঁজে বের করার জন্য পটেনশিয়াল-ডিফারেন্স পদ্ধতি ব্যবহার করা যেতে পারে। একটি পরীক্ষার ভোল্টেজ পরীক্ষামূলক কেবলের পরীক্ষামূলক পয়েন্ট এবং গ্রাউন্ডের মধ্যে প্রয়োগ করা হয়, যাতে মাটিতে কেবলের প্রবেশ পয়েন্টের সাথে কেন্দ্রীভূত একটি বিতরণ বৈদ্যুতিক ক্ষেত্র তৈরি হয়। এই ক্ষেত্রে একই ব্যাসার্ধের কোনও পয়েন্টের মধ্যে কোনও পটেনশিয়াল পার্থক্য নেই, তবে ভিন্ন ব্যাসার্ধের দুটি পয়েন্টের মধ্যে একটি পটেনশিয়াল পার্থক্য রয়েছে, এবং যখন দুটি পয়েন্টের মধ্যে দূরত্ব স্থির থাকে, তখন দুটি পয়েন্ট কেন্দ্রের যত কাছাকাছি থাকে, পটেনশিয়াল পার্থক্য তত শক্তিশালী হয়। দুটি পয়েন্ট A এবং B কে ধীরে ধীরে কেন্দ্রের দিকে সরানোর মাধ্যমে, ফল্ট পয়েন্টটি A এবং B এর ঠিক মাঝখানে থাকলে পটেনশিয়াল পার্থক্য শূন্য হয়ে যায়; যদি ফল্ট পয়েন্টের পরে চলাচল অব্যাহত থাকে, তবে পটেনশিয়াল পার্থক্যের পোলারিটি বিপরীত হয়, তাই সামনে-পিছনে চলাচল গ্রাউন্ডিং পয়েন্টটি নির্ভুলভাবে বিচার করতে দেয়।
কারেন্ট পদ্ধতি: যদি একটি টানেল কেবলে গ্রাউন্ডিং ফল্ট থাকে, তবে ফল্ট পয়েন্টের আগে এবং পরে বিপরীত কারেন্ট দিকগুলি ফল্ট পয়েন্ট খুঁজে বের করতে ব্যবহার করা যেতে পারে। একটি পালসড হাই-ভোল্টেজ সিগন্যাল ত্রুটিপূর্ণ কেবলে প্রয়োগ করা হয় যাতে ফল্ট পয়েন্ট ডিসচার্জ হয়; ফল্ট পয়েন্টের আগে এবং পরে কারেন্টগুলির তখন বিপরীত পোলারিটি থাকে যখন ফল্ট পয়েন্টে কারেন্ট সবচেয়ে কম থাকে। একটি রিসিভিং ক্ল্যাম্প ফল্ট পয়েন্টের আগে এবং পরে কারেন্টের দিক বিচার করতে ব্যবহৃত হয়: কেবলের উপর রিসিভিং ক্ল্যাম্প লাগালে, রিসিভিং বক্স একটি দিক নির্দেশ করে, এবং যদি ফল্ট পয়েন্টের পরে চলাচল অব্যাহত থাকে তবে কারেন্ট পোলারিটি বিপরীত হয়, তাই সামনে-পিছনে চলাচল গ্রাউন্ডিং পয়েন্টটি নির্ভুলভাবে বিচার করতে দেয়।
উইথস্ট্যান্ড ফাংশন: উইথস্ট্যান্ড ফাংশনে ফাংশন কী স্যুইচ করুন কেবলের জন্য একটি উইথস্ট্যান্ড পরীক্ষার জন্য 0-10kV আউটপুট করতে।
যন্ত্রের গঠনলোকালাইজেশন — স্টেপ ভোল্টেজ পদ্ধতি (সরাসরি কবর দেওয়া কেবলগুলির বাইরের-শীথ ফল্ট পিনপয়েন্ট করার জন্য, প্রধান ইউনিট লোকালাইজেশন মোডে একটি সংকেত প্রেরণ করে একটি অবিচ্ছিন্ন পালস কারেন্ট আউটপুট নিশ্চিত করতে): এ-ফ্রেম ইনস্টল করুন এবং এটিকে রিসিভারের সাথে এ-ফ্রেম সংযোগ লাইন দিয়ে সংযুক্ত করুন; রিসিভার পজিশন সুইচ "I" (দুর্বল সংকেত) বা "II" (শক্তিশালী সংকেত) তে সেট করুন, "I" পজিশনে মাইক্রোঅ্যামিটারকে শূন্য করুন ( "II" পজিশনে শূন্যিং নব এর কোনও প্রভাব নেই); কেবলের রুট বরাবর,Rough measuring range এর উপরে সরাসরি কেবলের উপরে, এ-ফ্রেম প্রোবগুলি মাটিতে প্রবেশ করান এবং অ্যামিটারের মাত্রা এবং দিক পর্যবেক্ষণ করুন, একটি উপযুক্ত পয়েন্টার সুইং সেট করতে সামঞ্জস্য নব ব্যবহার করুন; সামঞ্জস্য নব এবং এ-ফ্রেম প্রোবের সামনে-পিছনে ক্রম অপরিবর্তিত রাখুন এবং এ-ফ্রেমটিকে কেবলের উপরে এগিয়ে নিয়ে যেতে থাকুন, প্রথমে মেরু পরিবর্তন হয় এমন বিভাগটি খুঁজুন এবং তারপরে সেই বিন্দুটি যেখানে পালসেটিং সংকেত "0" বা বিপরীত হয়, যা ফল্ট পয়েন্ট; শেষ হলে, রিসিভার পজিশন সুইচ "0" তে সেট করুন, হাই-ভোল্টেজ পালস সিগন্যাল বন্ধ করুন এবং কেবল এবং ক্যাপাসিটর ডিসচার্জ করুন।
লোকালাইজেশন — কারেন্ট পদ্ধতি (টানেলে স্থাপন করা কেবলগুলির বাইরের-শীথ ফল্ট পিনপয়েন্ট করার জন্য, প্রধান ইউনিট লোকালাইজেশন মোডে একটি সংকেত প্রেরণ করে): কারেন্ট রিসিভিং ক্ল্যাম্প রিসিভারের সাথে সংযুক্ত করুন; রিসিভার পজিশন সুইচ "I" (বা "II" যখন কারেন্ট শক্তিশালী) তে সেট করুন এবং শূন্যিং নব দিয়ে মাইক্রোঅ্যামিটারকে শূন্য করুন; Rough measuring range এর মধ্যে, কেবলের উপর কারেন্ট রিসিভিং ক্ল্যাম্প লাগান এবং অ্যামিটারের মাত্রা এবং দিক পর্যবেক্ষণ করুন, একটি উপযুক্ত পয়েন্টার সুইং সেট করতে সামঞ্জস্য নব ব্যবহার করুন; সামঞ্জস্য নব এবং রিসিভিং ক্ল্যাম্পের দিক অপরিবর্তিত রাখুন এবং ক্ল্যাম্পটিকে এগিয়ে নিয়ে যেতে থাকুন, প্রথমে মেরু পরিবর্তন হয় এমন বিভাগটি খুঁজুন এবং তারপরে সেই বিন্দুটি যেখানে পালসেটিং সংকেত "0", যা ফল্ট পয়েন্ট; শেষ হলে, রিসিভার পজিশন সুইচ "0" তে সেট করুন, হাই-ভোল্টেজ পালস সিগন্যাল বন্ধ করুন এবং কেবল এবং ক্যাপাসিটর ডিসচার্জ করুন।
উইথস্ট্যান্ড মোড: লাল হাই-ভোল্টেজ লাইনটি "হাই-ভোল্টেজ আউটপুট" টার্মিনালে প্রবেশ করান অন্য প্রান্তটি ধাতব শীথ বা আর্মারিংয়ের সাথে সংযুক্ত এবং "গ্রাউন্ড" নির্ভরযোগ্যভাবে সংযুক্ত (ইউনিট চালু থাকা অবস্থায় কখনও তারের সংযোগ করবেন না); তারের কাজ সম্পন্ন হওয়ার পর, AC 220V সরবরাহ সংযোগ করুন এবং চালু করুন; অন-সাইট কেবলের অবস্থা এবং তারের সঠিকতা নিশ্চিত করুন, এবং শুরু করার আগে ভোল্টেজ সামঞ্জস্য ঘড়ির কাঁটার বিপরীতে শূন্যে ঘোরানো হয়েছে কিনা তা পরীক্ষা করুন; ফাংশন সুইচ বোতাম (লাল আলো) দিয়ে উইথস্ট্যান্ড মোড নির্বাচন করুন; স্টার্ট বোতাম টিপুন এবং স্টপ বোতামের আলো জ্বলে; ভোল্টেজ সামঞ্জস্য ঘড়ির কাঁটার দিকে ঘোরান এবং একটি উপযুক্ত আউটপুট ভোল্টেজ নির্বাচন করতে ভোল্টমিটার এবং অ্যামিটার দেখুন; পরীক্ষার পর, ভোল্টেজ সামঞ্জস্য ঘড়ির কাঁটার বিপরীতে শূন্য পজিশনে ঘোরান, স্টপ বোতাম টিপুন, এবং তারপর বন্ধ করুন; উচ্চ-ভোল্টেজ দিয়ে ত্রুটিপূর্ণ কেবল ডিসচার্জ করার পরেই পরীক্ষার তারের সংযোগ সরানো যেতে পারে।
নোট এবং সাধারণ সমস্যাওয়ারেন্টি: ক্রয়ের তারিখ থেকে এক বছরের মধ্যে, পণ্যের মানের সমস্যার জন্য বিনামূল্যে মেরামত প্রদান করা হয়, আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত পরিষেবা সহ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী প্রশ্ন ১: XHHG523L কীসের জন্য ব্যবহৃত হয়?এটি একটি উচ্চ-ভোল্টেজ কেবল আউটার শীথ ফল্ট লোকেটর যার আউটপুট 10kV এবং তার নিচে। এটি 10kV-500kV একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতিরিক্ত-উচ্চ-ভোল্টেজ কেবলগুলিতে বাইরের-শীথ গ্রাউন্ডিং ফল্ট এবং অতিরিক্ত লিকেজ-কারেন্ট বিপদগুলি দ্রুত এবং নির্ভুলভাবে খুঁজে বের করতে ব্যবহৃত হয়, যা GB50150-2006 এর কেবল আউটার-শীথ সহ্য পরীক্ষা প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে, যার মধ্যে ক্রস-বন্ডিং সিস্টেমের জন্য উপযুক্ত বাইরের-শীথের গ্রহণ এবং প্রতিরোধমূলক পরীক্ষা অন্তর্ভুক্ত।
প্রশ্ন ২: আউটপুট ক্ষমতা কত?ইনপুট ভোল্টেজ AC 220V (±10%), 50Hz (±2Hz); আউটপুট ভোল্টেজ 0~10kV (স্কয়ার ওয়েভ) এবং সামঞ্জস্যযোগ্য; আউটপুট কারেন্ট 0~200mA; আউটপুট ক্ষমতা 2kVA; এবং ফ্রিকোয়েন্সি সামঞ্জস্য সর্বনিম্ন 0.2Hz থেকে সর্বোচ্চ 5Hz (সামঞ্জস্যযোগ্য) পর্যন্ত। এটি HDPE এবং PVC কেবল আউটার শীথগুলিতে 5kV-10kV, 1-মিনিটের ডিসি সহ্য পরীক্ষাও পরিচালনা করতে পারে।
প্রশ্ন ৩: এটি কীভাবে ফল্ট পয়েন্ট পিনপয়েন্ট করে?লোকালাইজেশন মোডে AC 220V সরবরাহ একটি উচ্চ-ক্ষমতার বিশেষ সিগন্যালে রূপান্তরিত হয় যা কেবলে প্রয়োগ করা হয়, এবং ফল্টটি সরাসরি কবর দেওয়া কেবলগুলির জন্য স্টেপ ভোল্টেজ পদ্ধতি (এ-ফ্রেম সহ) বা টানেলে স্থাপন করা কেবলগুলির জন্য কারেন্ট পদ্ধতি (রিসিভিং ক্ল্যাম্প সহ) ব্যবহার করে পিনপয়েন্ট করা হয়, মেরু পরিবর্তন এবং তারপরে সেই বিন্দুটি অনুসরণ করে যেখানে পালসেটিং সংকেত শূন্য হয়।
প্রশ্ন ৪: এটি কী সুরক্ষা এবং ডিসপ্লে বৈশিষ্ট্য সরবরাহ করে?এটিতে ওভার-কারেন্ট, ওভার-ভোল্টেজ এবং ওভার-হিট স্বয়ংক্রিয় সুরক্ষা, জিরো-পজিশন স্টার্ট সুরক্ষা, এবং একটি অনন্য সেলফ-ডিসচার্জ ডিজাইন (হাই-ভোল্টেজ আউটপুট বন্ধ হওয়ার সাথে সাথে এর নিজস্ব হাই ভোল্টেজ শূন্য হয়ে যায়) রয়েছে। এটি কারেন্ট এবং ভোল্টেজের জন্য ডুয়াল পয়েন্টার মিটার ব্যবহার করে, লোকালাইজেশন মোড এবং উইথস্ট্যান্ড মোডের মধ্যে এক-ক্লিকে স্যুইচিংয়ের অনুমতি দেয়, পরীক্ষার পরিসরে কোনও অন্ধ এলাকা নেই, এবং একটি ওভার-কারেন্ট সুরক্ষা সুইচ এবং সামঞ্জস্যযোগ্য রিসিভার সংবেদনশীলতা সরবরাহ করে।
প্রশ্ন ৫: শারীরিক স্পেসিফিকেশন কী এবং কী অন্তর্ভুক্ত?মাত্রা 540L × 310W × 460H এবং ওজন 35kg। যন্ত্রের সাথে প্রধান ইউনিট, একটি হাই-ভোল্টেজ সংযোগ লাইন, একটি পাওয়ার লাইন, একটি রিসিভার, একটি 8A ফিউজ (অতিরিক্ত সহ), একটি গ্রাউন্ড ওয়্যার, একটি রিসিভিং ক্ল্যাম্প এবং একটি এ-ফ্রেম অন্তর্ভুক্ত রয়েছে।
