XHSB505B কেবল শনাক্তকারী — কেবল ফল্ট লোকেটার产品特性
সঠিক এবং নির্ভরযোগ্য সনাক্তকরণ।
বিভিন্ন তারের জন্য উপযুক্ত একটি বড় সনাক্তকরণ চোয়াল।
অত্যন্ত সহজ অপারেশন.
পরিষ্কার এবং স্বজ্ঞাত ইঙ্গিত.
প্রধান ইউনিট এবং আনুষাঙ্গিক বহনযোগ্য এবং ঝরঝরে হয়.
রিসিভারের প্রাপ্ত-সংকেত শক্তি সামঞ্জস্যযোগ্য।
লাইভ এবং ডি-এনার্জাইজড তারগুলি উভয়ই পরীক্ষা করা যেতে পারে।
ছোট এবং বহনযোগ্য, ওজনে হালকা।
কাজের নীতি ডি-এনার্জিত তারের সনাক্তকরণ
ট্রান্সমিটার প্রধানত একটি বিশেষ পালস সংকেত তৈরি করে, যা চিহ্নিত করার জন্য তারের সাথে সংযোগকারী লাইনের মাধ্যমে প্রয়োগ করা হয়। ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি অনুসারে, তারের সাথে প্রেরিত সংকেত অনুসারে একটি প্ররোচিত সংকেত উত্পাদিত হয়। সাইটে, হ্যান্ডহেল্ড রিসিভারের সাথে একসাথে একটি উচ্চ-সংবেদনশীলতা প্রাপ্তি ক্ল্যাম্প ব্যবহার করা হয় এবং সমস্ত তারগুলি সনাক্ত করতে ব্যবহৃত হয় এবং রিসিভারের মিটারের ইঙ্গিত অনুসারে, প্রয়োগ করা সংকেত বহনকারী তারের (অর্থাৎ, ডি-এনার্জাইজড তারের সনাক্ত করা যায়) সঠিকভাবে পাওয়া যায়।
লাইভ তারের সনাক্তকরণ
ট্রান্সমিটারটি বিশেষ পালস সংকেত তৈরি করে, যা শনাক্ত করার জন্য লাইভ তারের এক পয়েন্টে ডেডিকেটেড ট্রান্সমিটিং ক্ল্যাম্পের মাধ্যমে প্রয়োগ করা হয়। ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি অনুসারে, তারের সাথে প্রেরিত সংকেত অনুসারে একটি প্ররোচিত সংকেত তৈরি হয়; সাইটে উচ্চ-সংবেদনশীলতা রিসিভিং ক্ল্যাম্প এবং হ্যান্ডহেল্ড রিসিভার সমস্ত তারগুলি সনাক্ত করতে ব্যবহার করা হয় এবং রিসিভারের ইঙ্গিত অনুসারে প্রয়োগ করা সংকেত বহনকারী তারের (অর্থাৎ, লাইভ কেবলটি সনাক্ত করা যায়) সঠিকভাবে পাওয়া যায়।
প্রস্তাবিত ব্যবহারকারী এবং অ্যাপ্লিকেশন
এই যন্ত্রটি কেবল সনাক্তকরণের জন্য নিবেদিত - অর্থাৎ, ত্রুটির অবস্থানের পরিবর্তে - অনেকগুলি তারের মধ্যে কোনটি লক্ষ্য তা স্থাপন করা। এটি লাইভ এবং ডি-এনার্জাইজড তারের উভয় ক্ষেত্রেই কাজ করে এবং বিশেষভাবে উপযুক্ত:
1. তারের নির্মাণ এবং ইনস্টলেশন সাইট দল
ডাইরেক্ট-কানেকশন পদ্ধতি বা কাপলিং পদ্ধতি ব্যবহার করে পাড়া, স্থানান্তর, রক্ষণাবেক্ষণ এবং ত্রুটি পরিচালনার সময় "আমরা কোন তারটি খুঁজছি" তা দ্রুত নিশ্চিত করার জন্য।
2. ক্যাবল ট্রেঞ্চ এবং টানেলে কাজ করছে দল
ঘন পরিখা এবং দীর্ঘ টানেলে রাখা একই স্পেসিফিকেশনের অনেকগুলি তারের মধ্যে লক্ষ্য তারের সনাক্তকরণের জন্য, যেখানে মিটার-নিডেল সুইং দিক একটি স্বজ্ঞাত এবং নির্ভরযোগ্য রায় দেয়।
3. তারের রক্ষণাবেক্ষণ এবং ফল্ট-হ্যান্ডলিং ক্রু
বাধ্যতামূলক প্রাক-নির্মাণ স্পাইক পরীক্ষার আগে তারগুলি সনাক্ত করার জন্য এবং পরীক্ষার অধীনে তারের উপর কোনও অপারেশন না করেই একটি লাইভ কেবল সনাক্ত করার জন্য (কাপলিং পদ্ধতি)।
প্রযুক্তিগত পরামিতি
| আইটেম |
স্পেসিফিকেশন |
| সনাক্তকরণ পদ্ধতি |
মিটার-সুই সুইং দিক দ্বারা বিচার করা |
| চোয়াল খোলা |
ট্রান্সমিটিং বাতা: Φ125 মিমি; বাতা গ্রহণ: Φ200 মিমি |
| আউটপুট ভোল্টেজ |
গিয়ার I (সরাসরি-সংযোগ পদ্ধতি): 150V; গিয়ার II (কাপলিং পদ্ধতি): 250V |
| পরীক্ষা পরিসীমা |
সরাসরি সংযোগ পদ্ধতি: 0Ω–1kΩ; কাপলিং পদ্ধতি: 0Ω–50Ω |
| পালস কারেন্ট |
0-10A |
| পালস সময়কাল |
সাইকেল প্রতি 2.75 সেকেন্ড |
| পাওয়ার সাপ্লাই |
ট্রান্সমিটার: 12VDC লিথিয়াম ব্যাটারি; হ্যান্ডহেল্ড রিসিভার: সাইজ-5 (AA) ব্যাটারি |
ইন্সট্রুমেন্ট লেআউট

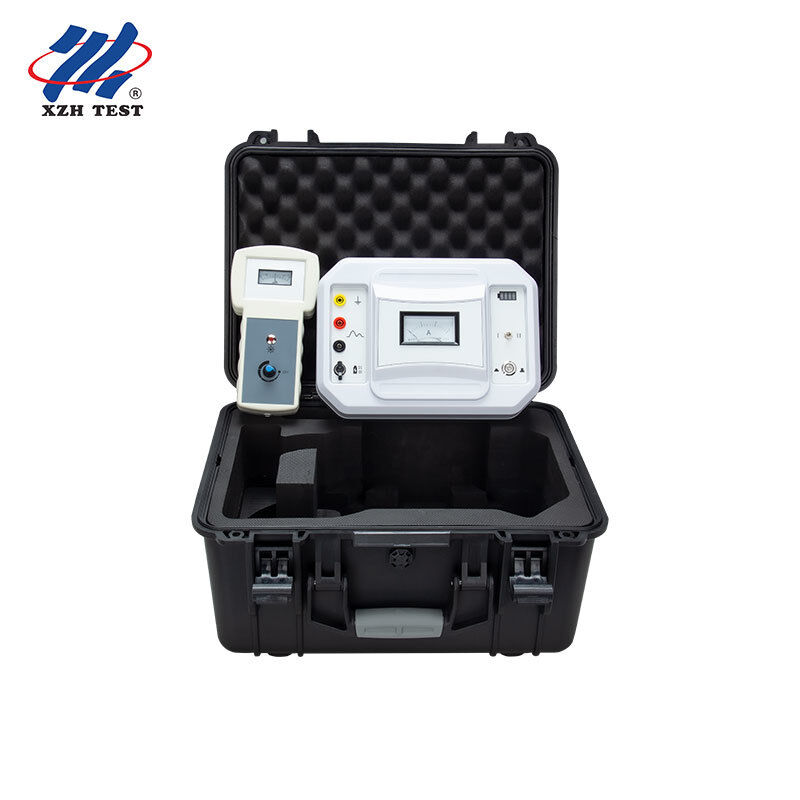

যন্ত্রটিতে ট্রান্সমিটার, ট্রান্সমিটিং ক্ল্যাম্প, রিসিভিং ক্ল্যাম্প এবং হ্যান্ডহেল্ড রিসিভার থাকে।
ট্রান্সমিটার প্যানেল — গ্রাউন্ডিং টার্মিনাল: সরঞ্জামের নিরাপত্তা গ্রাউন্ডিং টার্মিনাল; আউটপুট পজিটিভ: ট্রান্সমিটার আউটপুট ইতিবাচক, লাল আউটপুট লাইনের সাথে সংযুক্ত; আউটপুট নেতিবাচক: ট্রান্সমিটার আউটপুট নেতিবাচক, কালো আউটপুট লাইনের সাথে সংযুক্ত; চার্জিং: DC12V চার্জিং পোর্ট, চার্জ করা শুরু করতে একটি 12V চার্জার সংযুক্ত করুন; পাওয়ার সুইচ: ওয়ার্কিং পাওয়ার চালু/বন্ধ করে; গিয়ার সুইচ: ডি-এনার্জাইজড ক্যাবল আইডেন্টিফিকেশনের জন্য "I" এবং লাইভ ক্যাবল আইডেন্টিফিকেশনের জন্য "II"; ব্যাটারি সূচক: বিল্ট-ইন ব্যাটারি কাজ করার সময় রিয়েল টাইমে ব্যাটারি স্তর দেখায়; ammeter: আউটপুট কারেন্টের তাৎক্ষণিক গড় মান প্রদর্শন করে।
হ্যান্ডহেল্ড রিসিভার - একটি সমন্বয় নব প্রাপ্ত-সংকেত শক্তি সামঞ্জস্য করে (বাড়ানোর জন্য ঘড়ির কাঁটার দিকে, কমতে ঘড়ির কাঁটার বিপরীতে; এটির একটি সুইচ ফাংশনও রয়েছে)। নীচের দিকে একটি BNC সংযোগকারী সংকেত গ্রহণ করার জন্য প্রাপ্ত ক্ল্যাম্প সংযোগ করতে ব্যবহৃত হয়।
অপারেশন গাইড ডি-এনার্জাইজড তারের শনাক্তকরণ — সরাসরি সংযোগ পদ্ধতি
ওয়্যারিং পদ্ধতি 1: ট্রান্সমিটারের রেড টেস্ট লিডকে ক্যাবল কোরের সাথে সংযুক্ত করুন (একটি ফেজ যথেষ্ট) এবং কালো টেস্ট লিডকে গ্রাউন্ডে সংযুক্ত করুন; সেই পর্বের শেষ প্রান্তটিকে পৃথিবীর সাথে সংযুক্ত করুন (তারের শিল্ডিং লেয়ার এবং আর্মার গ্রাউন্ডেড নয়)।
ওয়্যারিং পদ্ধতি 2: রেড টেস্ট লিডকে ক্যাবল কোরের সাথে সংযুক্ত করুন (এক ফেজ যথেষ্ট); তামার শিল্ডিং বা তারের আর্মারের সাথে কালো পরীক্ষার সীসা সংযুক্ত করুন; কপার শিল্ডিং বা তারের আর্মারের সাথে সেই পর্বের দূরের প্রান্তটি সংযুক্ত করুন; এবং কপার শিল্ডিং বা আর্মারের গ্রাউন্ডিং অবস্থা পরীক্ষা করুন। একটি তারের শনাক্তকরণ গ্রাউন্ডিং সিস্টেমের গ্রাউন্ডিং অবস্থার দ্বারা প্রভাবিত হয় এবং তারের শিল্ডিং বা আর্মার অক্ষত আছে কিনা, তাই পদ্ধতি 1 এবং 2 সবচেয়ে আদর্শ ফলাফল দেয়।
গ্রাউন্ডিং সিস্টেমের গ্রাউন্ডিং লুপের প্রতিরোধ খুব বড় বা অবিশ্বস্ত হলে, প্রেরিত সংকেত লোড করতে ব্যর্থ হতে পারে বা বাতিল হতে পারে এবং সনাক্তকরণের ফলাফল খারাপ হবে; সেই ক্ষেত্রে ওয়্যারিং সামঞ্জস্য করুন এবং পদ্ধতি 1 বা পদ্ধতি 2 ব্যবহার করুন।
অপারেটিং পদক্ষেপ
1.ট্রান্সমিটারের পাওয়ার সুইচটি চালু করুন এবং গিয়ার সুইচটিকে "I" এ সেট করুন; পাওয়ার লাইট তিনবার জ্বলে এবং অ্যামিটারের সুইও একই ফ্রিকোয়েন্সিতে তিনবার দোল দেয়, পালস সিগন্যালকে চক্রাকারে আউটপুট করে।
2.রিসিভারটিকে রিসিভিং ক্ল্যাম্পের সাথে কানেক্ট করুন এবং রিসিভিং ক্ল্যাম্পটিকে পরীক্ষার অধীনে ক্যাবলের উপর ক্ল্যাম্প করুন।
3.রিসিভিং ক্ল্যাম্পের তীরের দিকটি লক্ষ্য করুন (তীরটি দূরের দিকে নির্দেশ করে), অন্যথায় সুইটি বিপরীত দিকে দুলবে।
4.রিসিভারের সমন্বয় নব ঘড়ির কাঁটার দিকে ঘোরান; যখন একটি "বীপ" শোনা যায় এবং নির্দেশক আলো জ্বলে, তখন রিসিভারটি চালু হয়। তারপরে প্রাপ্ত-সংকেত শক্তি একটি উপযুক্ত স্তরে সেট করুন। এই সময়ে শুধুমাত্র সংকেত বহনকারী তার একই-দিক থেকে ক্রমাগত তিনটি চরিত্রগত সংকেত গ্রহণ করে; সিগন্যাল সুইং ফ্রিকোয়েন্সি ট্রান্সমিটার ফ্রিকোয়েন্সির সাথে মেলে এবং একটি "বীপ-বীপ-বীপ" শব্দ নির্গত হয়।
লাইভ তারের সনাক্তকরণ — সংযোগ পদ্ধতি
পরীক্ষার অধীনে তারের উপর কোনও অপারেশনের প্রয়োজন নেই — কেবল তারের উপর ট্রান্সমিটিং ক্ল্যাম্পটি ক্ল্যাম্প করুন।
তারের খাপের উভয় প্রান্ত অবশ্যই ভালভাবে গ্রাউন্ড করা উচিত, অন্যথায় গ্রাউন্ডিং প্রতিরোধের বৃদ্ধির সাথে সাথে কাপলিং কারেন্ট হ্রাস পায়।
যদি খাপের উভয় প্রান্ত গ্রাউন্ডেড না হয়, বা খাপটি মাঝখানে ভেঙে যায়, তাহলে কাপলিং পদ্ধতি ব্যবহার করা যাবে না।
যখন ট্রান্সমিটিং ক্ল্যাম্পটি তারের উপর আটকানো হয়, তখন ক্ল্যাম্পের তীরটি অবশ্যই তারের শেষ প্রান্তে নির্দেশ করে।
রিসিভিং ক্ল্যাম্প এবং ট্রান্সমিটিং ক্ল্যাম্পকে কমপক্ষে 2 মিটার দূরে রাখতে হবে।
操作步骤
1.ট্রান্সমিটার আউটপুটটিকে ট্রান্সমিটিং ক্ল্যাম্পের সাথে সংযুক্ত করুন এবং এটিকে লাইভ ক্যাবলের একটি উপযুক্ত অবস্থানে ক্ল্যাম্প করুন যাতে চিহ্নিত করা যায়, ক্ল্যাম্প তীরটি তারের শেষ প্রান্তে নির্দেশ করে।
2.ট্রান্সমিটার পাওয়ার সুইচ চালু করুন এবং গিয়ার "II" নির্বাচন করুন; পাওয়ার লাইট তিনবার জ্বলে এবং অ্যামিটারের সুই একই ফ্রিকোয়েন্সিতে তিনবার দুলতে থাকে, পালস সিগন্যালকে চক্রাকারে আউটপুট করে।
3.রিসিভিং ক্ল্যাম্পটিকে রিসিভারের সাথে সংযুক্ত করুন এবং পরীক্ষার অধীনে তারের সাথে ক্ল্যাম্প করুন।
4.লক্ষ্য করুন যে রিসিভিং-ক্ল্যাম্প তীরটি তারের শেষ প্রান্তের দিকে নির্দেশ করে, অন্যথায় সুই বিপরীতভাবে দুলবে।
5.রিসিভারের সমন্বয় নব ঘড়ির কাঁটার দিকে ঘোরান; যখন একটি "বীপ" শোনা যায় এবং নির্দেশক আলো জ্বলে, তখন রিসিভারটি চালু হয়। প্রাপ্ত-সংকেত শক্তি একটি উপযুক্ত স্তরে সেট করুন; কেবলমাত্র সিগন্যাল বহনকারী কেবলটি তখন একটি সংকেত পায় যার সুইং ফ্রিকোয়েন্সি ট্রান্সমিটারের আউটপুট সুইচিং ফ্রিকোয়েন্সির সাথে মেলে এবং একটি "বীপ-বীপ-বীপ" শব্দ নির্গত হয়।
6.যদি টার্গেট ক্যাবলটি কাপলিং পদ্ধতির সাথে সনাক্ত করা না যায়, তাহলে সরাসরি-সংযোগ পদ্ধতি ব্যবহার করার পরামর্শ দেওয়া হয়।
সতর্কতা
পরীক্ষার সময়, রিসিভারের প্রাপ্ত-সংকেত শক্তি যথাযথভাবে সামঞ্জস্য করতে হবে — খুব বড় বা খুব ছোট নয়।
পরীক্ষিত তারের সনাক্ত করার পরে, নিরাপত্তা নিশ্চিত করার জন্য নির্মাণের আগে একটি স্পাইক পরীক্ষা করা আবশ্যক!
যখন রিসিভিং ক্ল্যাম্প পরীক্ষার অধীনে তারের উপর আটকানো হয়, নিশ্চিত করুন চোয়ালগুলি ভাল যোগাযোগ করে; চোয়ালে ধুলো, যোগাযোগের ফাঁক বা একটি আলগা ফিট সবই সিগন্যাল গ্রহণকে প্রভাবিত করবে।
সাইটে সুই সুইং স্পষ্ট না হলে, রিসিভিং ক্ল্যাম্পের সাথে ভাল যোগাযোগ আছে কিনা তা পরীক্ষা করুন।
একটি লাইভ ক্যাবল শনাক্ত করার সময়, যদি হস্তক্ষেপ এতটাই গুরুতর হয় যে রিসিভিং ক্ল্যাম্পটি চৌম্বকীয়ভাবে স্যাচুরেটেড হয়ে যায় এবং সিগন্যাল গ্রহণ করতে না পারে, তবে পরিবর্তে ডি-এনার্জাইজড পদ্ধতি ব্যবহার করার পরামর্শ দেওয়া হয়।
যন্ত্রটি পরীক্ষার জন্য সরাসরি শর্ট সার্কিট হতে পারে।
যখন রিসিভার সুইং-সুইং ফ্রিকোয়েন্সি ট্রান্সমিটারের সাথে মেলে না, বা সুইং প্রশস্ততা খুব ছোট, প্রাপ্ত সংকেত খুব দুর্বল — প্রাপ্ত-সংকেত শক্তি বাড়ানোর জন্য সামঞ্জস্য নব ঘড়ির কাঁটার দিকে ঘোরান৷
যখন রিসিভার সুই অনিয়মিতভাবে দুলছে বা একেবারেই নয়, হস্তক্ষেপ সংকেত খুব শক্তিশালী, বা পরীক্ষার অধীনে তার লক্ষ্য তারের নয়।
ম্যানুয়ালটি বিস্তারিতভাবে পড়ুন এবং প্রাসঙ্গিক সতর্কতা অবলম্বন করুন। যন্ত্রটি বাড়ির ভিতরে এবং বাইরে ব্যবহার করা যেতে পারে, তবে অবশ্যই বৃষ্টি, ক্ষয়কারী গ্যাস, ভারী ধুলো এবং উচ্চ-তাপমাত্রার স্থানগুলি এড়াতে হবে। অপারেটরের বৈদ্যুতিক সরঞ্জাম বা যন্ত্র সম্পর্কে সাধারণ জ্ঞান থাকতে হবে। এটি একটি উচ্চ-নির্ভুল যন্ত্র এবং শক্তিশালী কম্পন থেকে রক্ষা করা উচিত। পেশাদারদের দ্বারা মেরামত, যত্ন এবং সমন্বয় করা উচিত। ব্যাটারির ক্ষতি রোধ করতে প্রতি 2 মাসে একবার ট্রান্সমিটারটি চার্জ করুন এবং বজায় রাখুন। রিসিভারের প্রাপ্ত-সংকেত শক্তি পরীক্ষার আগে শুরুর শেষে সামঞ্জস্য করা উচিত (খুব বড় বা খুব ছোট নয়) এবং পরীক্ষার সময় সামঞ্জস্য করা উচিত নয়।
常问问题
প্রশ্ন ১. XHSB505B কেবল শনাক্তকারী কিসের জন্য ব্যবহৃত হয়?
এটি সনাক্ত করে যে পাওয়ার-কেবল স্থাপন, স্থানান্তর, রক্ষণাবেক্ষণ এবং ত্রুটি পরিচালনার সময় অনেকগুলি তারের মধ্যে কোন তারটি লক্ষ্যবস্তু - বিশেষত একই স্পেসিফিকেশনের অনেকগুলি তারের সাথে তারের পরিখাতে৷ এটি লাইভ এবং ডি-এনার্জাইজড উভয় তারের সনাক্ত করতে পারে।
প্রশ্ন ২. ডাইরেক্ট-কানেকশন পদ্ধতি এবং কাপলিং পদ্ধতির মধ্যে পার্থক্য কী?
ডি-এনার্জাইজড তারের জন্য ডাইরেক্ট-কানেকশন পদ্ধতি: ট্রান্সমিটার আউটপুট ক্যাবল কোর (বা কপার শিল্ডিং/আরমারের সাথে), টেস্ট রেঞ্জ 0Ω–1kΩ এবং গিয়ার I (150V) এর সাথে সংযুক্ত থাকে। কাপলিং পদ্ধতিটি লাইভ তারের জন্য: ট্রান্সমিটিং ক্ল্যাম্পটি তারের কোনো হ্যান্ডলিং ছাড়াই তারের সাথে আটকে থাকে, টেস্ট রেঞ্জ 0Ω–50Ω এবং গিয়ার II (250V); উভয় খাপ প্রান্ত ভাল গ্রাউন্ড করা আবশ্যক.
Q3. শনাক্তকরণ ফলাফল কিভাবে বিচার করা হয়?
মিটার-নিডেল সুইং এর দিক অনুসারে: শুধুমাত্র সিগন্যাল বহনকারী কেবল একই-দিক থেকে ক্রমাগত তিনটি বৈশিষ্ট্যযুক্ত সংকেত গ্রহণ করে, সুইং ফ্রিকোয়েন্সি ট্রান্সমিটারের সাথে মেলে এবং একটি "বীপ-বীপ-বীপ" শব্দ নির্গত হয়। রিসিভিং-ক্ল্যাম্প (এবং ট্রান্সমিটিং-ক্ল্যাম্প) তীরটি অবশ্যই তারের শেষ প্রান্তের দিকে নির্দেশ করবে, অন্যথায় সুই বিপরীত দিকে দোলাবে।
Q4. প্রধান প্রযুক্তিগত পরামিতি কি?
মিটার-সুই সুইং দিক দ্বারা সনাক্তকরণ; বাতা চোয়াল Φ125 মিমি প্রেরণ করা এবং ক্ল্যাম্প চোয়াল Φ200 মিমি গ্রহণ করা; আউটপুট ভোল্টেজ 150V (গিয়ার I) এবং 250V (গিয়ার II); পরীক্ষার পরিসর 0Ω–1kΩ (সরাসরি) এবং 0Ω–50Ω (কাপলিং); পালস বর্তমান 0-10A; পালস সময়কাল প্রতি চক্র 2.75s; পাওয়ার সাপ্লাই 12VDC লিথিয়াম ব্যাটারি (ট্রান্সমিটার) এবং সাইজ-5 (AA) ব্যাটারি (হ্যান্ডহেল্ড রিসিভার)।
প্রশ্ন5. প্যাকেজে কী অন্তর্ভুক্ত রয়েছে এবং নিরাপত্তার জন্য কী উল্লেখ করা উচিত?
প্যাকেজের মধ্যে রয়েছে ১টি ট্রান্সমিটার, ১টি রিসিভার, ১টি চার্জার, ১টি লাল আউটপুট লাইন, ১টি কালো আউটপুট লাইন, ১টি ট্রান্সমিটিং ক্ল্যাম্প, ১টি রিসিভিং ক্ল্যাম্প এবং ২টি সাইজ-৫ (AA) ব্যাটারি। নিরাপত্তার জন্য, পরীক্ষা করার জন্য তারের চিহ্নিত হওয়ার পরে নির্মাণের আগে একটি স্পাইক পরীক্ষা করা আবশ্যক; একটি লাইভ তার শনাক্ত করার সময়, খাপের উভয় প্রান্ত অবশ্যই ভালভাবে গ্রাউন্ড করা উচিত এবং গ্রহণ এবং প্রেরণকারী ক্ল্যাম্পগুলি কমপক্ষে 2 মিটার দূরে রাখতে হবে।
