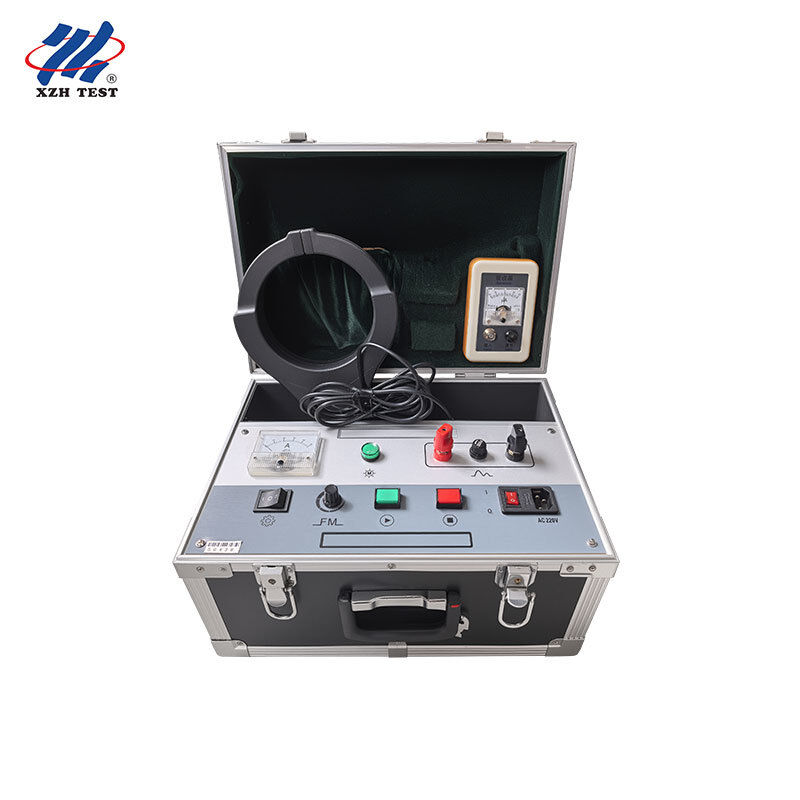

কেবল শনাক্তকারী | অ্যাডজাস্টেবল সিগন্যাল ফ্রিকোয়েন্সি সহ হাই পাওয়ার এসি কেবল শনাক্তকরণ যন্ত্র | XHSB505

কেবল শনাক্তকারী | অ্যাডজাস্টেবল সিগন্যাল ফ্রিকোয়েন্সি সহ হাই পাওয়ার এসি কেবল শনাক্তকরণ যন্ত্র | XHSB505

পণ্যের বিবরণ:
উৎপত্তি স্থল: জিয়ান, শানসি, চীন
পরিচিতিমুলক নাম: XZH TEST ISO/CE
সাক্ষ্যদান: CE/ISO
মডেল নম্বার: XHSB505
বিস্তারিত তথ্য
উৎপত্তি স্থল:
জিয়ান, শানসি, চীন
পরিচিতিমুলক নাম:
XZH TEST ISO/CE
সাক্ষ্যদান:
CE/ISO
মডেল নম্বার:
XHSB505
বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
ন্যূনতম চাহিদার পরিমাণ:
1 ইউনিট
মূল্য:
আলোচনাযোগ্য
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজিং
ডেলিভারি সময়:
5-8 কাজের দিন
পরিশোধের শর্ত:
টি/টি
যোগানের ক্ষমতা:
3000 ইউনিট/বছর
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

এক্সএইচএসবি৫০৫ ক্যাবল আইডেন্টিফায়ার উচ্চ ভোল্টেজ ক্যাবল নির্মাণের জন্য তৈরি করা হয়েছে,ইনস্টলেশন এবং রক্ষণাবেক্ষণ কর্মী যারা তাত্ক্ষণিকভাবে সাইটে অনেক তারের মধ্যে একটি নির্দিষ্ট তারের সনাক্তকরণের জন্য একটি বাস্তব সমাধান প্রয়োজনইলেক্ট্রোম্যাগনেটিক ফিল্ড তত্ত্ব দ্বারা পরিচালিত এবং আধুনিক ইলেকট্রনিক্স এবং টুলিং কৌশলগুলির সাথে উন্নত প্রযুক্তি গ্রহণ করে এটি দ্রুত এবং নির্ভুল তারের সনাক্তকরণ সরবরাহ করে।

মূল বৈশিষ্ট্য
  • সঠিক, ত্রুটিমুক্ত সনাক্তকরণ
  • অনেক ধরণের তারের জন্য উপযুক্ত বড় পরিমাপকারী ক্ল্যাম্প
  • অত্যন্ত সহজ অপারেশন
  • স্পষ্ট এবং স্বজ্ঞাত নির্দেশনা
  • বহনযোগ্য এবং সুশৃঙ্খল প্রধান এবং সহায়ক অংশ
  • রিসিভারের সংবেদনশীলতা সামঞ্জস্যযোগ্য
  • সিগন্যাল ফ্রিকোয়েন্সি নিয়ন্ত্রনযোগ্য
কার্যকরী নীতি

ইনপুট এসি 220 ভি নেটওয়ার্ক সরবরাহ ইলেকট্রনিক প্রযুক্তি দ্বারা সনাক্তকরণের জন্য প্রয়োজনীয় উচ্চ-ক্ষমতা বিশেষ সংকেতে রূপান্তরিত হয়।এই সংকেত সংযোগ লাইন মাধ্যমে সনাক্ত করা যাবে তারের প্রয়োগ করা হয়ইলেকট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে, প্রেরিত সংকেতের সাথে সামঞ্জস্যপূর্ণ একটি সংকেত ক্যাবল বরাবর প্রেরণ করা হয়।একটি উচ্চ সংবেদনশীলতা রিসিভার ক্ল্যাম্প হ্যান্ডহেল্ড রিসিভারের সাথে মিলিত সমস্ত তারের পরীক্ষা করার জন্য ব্যবহৃত হয়, এবং লক্ষ্য ক্যাবল (প্রয়োগ করা সংকেত বহনকারী ক্যাবল) হ্যান্ডহেল্ড রিসিভার মিটারের সূচক থেকে সঠিকভাবে পাওয়া যায়।

প্রযুক্তিগত পরামিতি
পয়েন্ট স্পেসিফিকেশন
সনাক্তকরণ পদ্ধতি মিটার পয়েন্টারের সুইং দিক দ্বারা নির্ধারিত
ক্ল্যাম্প খোলা Φ125 মিমি
শক্তি 1.5 কেভিএ (অস্থায়ী, তাত্ক্ষণিক)
সিগন্যাল প্রেরণের ফ্রিকোয়েন্সি ন্যূনতম ০.৪ হার্জ, সর্বোচ্চ ১ হার্জ (নিয়ন্ত্রিত পরিসীমা)
অপারেটিং গাইড
  1. ক্যাবলের উভয় প্রান্তে জমি থেকে বর্মটি সংযোগ বিচ্ছিন্ন করুন। আউটপুট লাইনের লাল ক্লিপটি পরীক্ষার জন্য ক্যাবলের কেন্দ্রের উপর ক্ল্যাম্প করুন (একটি ভাল ফেজ, বা উচ্চতর বিচ্ছিন্নতার সাথে ফেজ);আউটপুট লাইনের কালো ক্লিপটি গ্রাউন্ডিং পয়েন্ট বা গ্রাউন্ডিং স্ট্যাকের উপর ক্ল্যাম্প করুন; সেই ক্যাবলের সংশ্লিষ্ট কোরকে দূর প্রান্তে অবস্থিত গ্রাউন্ডিং পয়েন্ট বা গ্রাউন্ডিং পিলের সাথে সংযুক্ত করুন।
  2. সনাক্তকারী পাওয়ার সুইচ চালু করুন এবং আউটপুট গিয়ার নির্বাচন করুনঃ "I" হল নিম্ন গিয়ার, ছোট তারের জন্য উপযুক্ত; "II" হল উচ্চ গিয়ার, দীর্ঘ তারের জন্য উপযুক্ত।
  3. সাইটের ক্যাবল স্থিতি নিশ্চিত করার পরে এবং তারের সঠিক কিনা তা নিশ্চিত করার পরে, "স্টার্ট" বোতাম টিপুন।
  4. আইডি রিসিভারকে রিসিভার ক্ল্যাম্পে সংযুক্ত করুন।
  5. রিসিভার ক্ল্যাম্পের তীরের দিকটি লক্ষ্য করুন এটি বর্তমান প্রবাহের দিক নির্দেশ করে (পজিটিভ দিক); অন্যথায় মিটার পয়েন্টারটি বিপরীত দিকে ঝাঁকুনি দেয়।
  6. পরীক্ষার জন্য ক্যাবলে রিসিভার ক্ল্যাম্পটি ক্ল্যাম্প করুন।
  7. রিসিভারের সংবেদনশীলতাকে উপযুক্ত অবস্থানে সামঞ্জস্য করুন।
  8. হ্যান্ডহেল্ড রিসিভার এখন সুইং সিগন্যাল দেখায়।

যখন ট্রান্সমিটার এবং রিসিভার স্বাভাবিকভাবে কাজ করে, তখন পরীক্ষার ক্ল্যাম্পে প্ররোচিত ভোল্টেজটি হ্যান্ডহেল্ড রিসিভারে প্রদর্শিত হয় এবং পয়েন্টার সুইং দিকটি সংকেত দিক।যখন নিয়ন্ত্রক বোতামটি সরানো হয় না এবং পরীক্ষার ক্ল্যাম্পের পাশের লাল তীরটি তারের চালনার সাথে একই দিকে নির্দেশ করে, তারের যার রিসিভার পয়েন্টারটি সবচেয়ে বড় দোলের সাথে ডানদিকে বিচ্যুত হয় তা হ'ল লক্ষ্য ক্যাবল; অন্যান্য সমস্ত তারের কেবলমাত্র একটি প্রত্যাবর্তন সংকেত দেখায়,পয়েন্টার বাম দিকে deflecting এবং একটি ছোট সুইং সঙ্গে.

সাবধানতা
  • পরীক্ষার সময়, রিসিভারের সংবেদনশীলতা খুব বেশি সেট করবেন না; মিটার-পয়েন্টারের প্রায় 20~80% সুইং উপযুক্ত।
  • সনাক্তকারকের কাজের পাওয়ার সাপ্লাইয়ের ফিউজটি খুব বড় হতে হবে না, এটি 6A এর বেশি হতে হবে না।
  • লক্ষ্যবস্তু ক্যাবলটি চিহ্নিত হওয়ার পরে, নিরাপত্তা নিশ্চিত করার জন্য নির্মাণের আগে এটি পরীক্ষা করা উচিত।
  • যখন রিসিভার ক্ল্যাম্পটি পরীক্ষার জন্য ক্যাবলে ক্ল্যাম্প করা হয়, তখন ক্ল্যাম্পের চোয়ালগুলি ভাল যোগাযোগ করে তা নিশ্চিত করুন। চোয়ালগুলিতে ধুলো, স্পর্শের ফাঁক বা আলগা স্পর্শ সবই সংকেত গ্রহণকে প্রভাবিত করবে।
  • যদি রিসিভারের পয়েন্টারটি স্থানে সুস্পষ্টভাবে দোল না করে, রিসিভারের ক্ল্যাম্পটি ভালভাবে সংযুক্ত কিনা তা পরীক্ষা করুন।
  • যন্ত্রের উপর শর্ট সার্কিট পরীক্ষা করার জন্য একক তার ব্যবহার করা কঠোরভাবে নিষিদ্ধ; পরীক্ষার জন্য স্ট্যান্ডার্ড পরীক্ষার প্রতিরোধক ব্যবহার করুন।
  • একটি স্বল্প দূরত্বের কম প্রতিরোধের তারের সনাক্ত করার সময় যা ফিউজটি উড়িয়ে দেয়, পরিমাপের সংকেত প্রেরণকারী প্রান্তে পরীক্ষার প্রতিরোধককে সিরিজে সংযুক্ত করুন।
কার জন্য

এক্সএইচএসবি৫০৫ একটিনেটওয়ার্কে চালিত, উচ্চ ক্ষমতাসম্পন্ন ক্যাবল সনাক্তকরণ যন্ত্র(১.৫ কেভিএ আউটপুট, Φ১২৫ মিমি ক্ল্যাম্প, নিয়মিত 0.4 √ 1 Hz সিগন্যাল ফ্রিকোয়েন্সি) ।এটি এমন দলগুলির জন্য যা একটি নেটওয়ার্ক সরবরাহ থেকে সাইটে তারগুলি সনাক্ত করে এবং সংকেত ফ্রিকোয়েন্সি এবং স্বল্প / উচ্চ আউটপুট গিয়ারগুলি সংক্ষিপ্ত এবং দীর্ঘ উভয় তারের সাথে মেলে.

  • উচ্চ-ভোল্টেজ ক্যাবল নির্মাণ, ইনস্টলেশন এবং রক্ষণাবেক্ষণের কর্মীরা যারা কাটা বা জয়েন্ট করার আগে তারা ঠিক কোন ক্যাবলটিতে কাজ করছে তা নিশ্চিত করতে হবে।
  • ইউটিলিটি এবং গ্রিড ফিল্ড টিমগুলি ক্যাবল ট্রেঞ্চ এবং নলগুলিতে কাজ করে যেখানে একই স্পেসিফিকেশনের অনেক ক্যাবল একসাথে চলে।
  • ক্ষেত্রের প্রকৌশলী যারা সাইটে একটি এসি 220 ভোল্ট সরবরাহের সাথে সংযুক্ত হতে পারে এবং কঠিন বা দীর্ঘ ক্যাবল রানগুলির জন্য উচ্চ-শক্তি (1.5 কেভিএ) আউটপুট প্রয়োজন।
  • অপারেটরদের নির্দিষ্ট সাইটের অবস্থার সাথে সামঞ্জস্য রেখে সিগন্যাল প্রেরণের গতি (0.4 ∼1 Hz) সামঞ্জস্য করতে হবে এবং সংক্ষিপ্ত তারের জন্য নিম্ন গিয়ার "I" বা দীর্ঘ তারের জন্য উচ্চ গিয়ার "II" নির্বাচন করতে হবে।
  • বৈদ্যুতিক সরঞ্জাম এবং যন্ত্রপাতি ব্যবহারের সাধারণ জ্ঞান থাকা ইলেকট্রিক কর্মী, যা ম্যানুয়ালের প্রয়োজন।
বিক্রয়োত্তর সেবা

এই যন্ত্রটি কেনার তারিখ থেকে গুণগত সমস্যাগুলির জন্য এক বছরের বিনামূল্যে গ্যারান্টি সহ আসে এবং আজীবন মেরামত এবং প্রযুক্তিগত পরিষেবা সরবরাহ করা হয়।যদি আপনি দেখতে পান যে যন্ত্রটি স্বাভাবিকভাবে কাজ করছে না বা একটি ত্রুটি ঘটেছে, দয়া করে আমাদের সাথে যোগাযোগ করুন যাতে আমরা আপনার জন্য সবচেয়ে সুবিধাজনক এবং কার্যকর সমাধানের ব্যবস্থা করতে পারি। পরিষেবা ফোনঃ 400-029-0829.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১। এক্সএইচএসবি ৫০৫ কিভাবে লক্ষ্য ক্যাবলকে চিহ্নিত করে?
সনাক্তকরণ মিটার পয়েন্টারের সুইং দিকের উপর ভিত্তি করে।যখন নিয়ন্ত্রক বোতামটি সরানো হয় না এবং পরীক্ষার ক্ল্যাম্পের পাশের লাল তীরটি তারের চালনার সাথে একই দিকে নির্দেশ করে, তারের যার রিসিভার পয়েন্টারটি সবচেয়ে বড় দোলের সাথে ডানদিকে বিচ্যুত হয় তা হ'ল লক্ষ্য ক্যাবল; অন্যান্য সমস্ত তারের কেবলমাত্র একটি প্রত্যাবর্তন সংকেত দেখায়,পয়েন্টার বাম দিকে deflecting এবং একটি ছোট সুইং সঙ্গে.

প্রশ্ন ২। সামঞ্জস্যযোগ্য সংকেত ফ্রিকোয়েন্সি কিসের জন্য?
নতুন প্রজন্মের শনাক্তকারী একটি ফ্রিকোয়েন্সি সমন্বয় ফাংশন যোগ করে। ফ্রিকোয়েন্সি সমন্বয় বোতামটি সংকেতের প্রেরণের গতি পরিবর্তন করে, ন্যূনতম 0 থেকে নিয়মিত পরিসীমা সহ।৪ হার্টজ থেকে সর্বোচ্চ ১ হার্টজ, যাতে সিগন্যালটি সাইটের অবস্থার সাথে মেলে।

Q3. "I" এবং "II" আউটপুট গিয়ারগুলি কী?
আউটপুট নির্বাচনের সুইচটিতে দুটি গিয়ার রয়েছেঃ "I" হল নিম্ন গিয়ার, যা সংক্ষিপ্ত তারের জন্য উপযুক্ত, এবং "II" হল উচ্চ গিয়ার, যা দীর্ঘ তারের জন্য উপযুক্ত।

Q4. রিসিভারের সংবেদনশীলতা কীভাবে সেট করা উচিত?
হ্যান্ডহেল্ড রিসিভারের নীচের দিকে অবস্থিত পন্টিওমিটারটি ব্যবহার করুন সংবেদনশীলতা সামঞ্জস্য করতে, যাতে মিটার পয়েন্টারটি প্রায় 20 ∼ 80% দুলতে থাকে। মিটারটি বন্ধ না করার জন্য এটি খুব সংবেদনশীল না করে সেট করুন।যদি পয়েন্টার সুইং স্পষ্ট নয়, রিসিভার ক্ল্যাম্পটি ভাল যোগাযোগে আছে কিনা তা পরীক্ষা করুন।

প্রশ্ন ৫। কোন সাবধানতা অবলম্বন করতে হবে এবং এর মধ্যে কি কি অন্তর্ভুক্ত রয়েছে?
ক্যাবলটি সনাক্ত করার পরে, নিরাপত্তার জন্য নির্মাণের আগে এটি পরীক্ষা করুন; ভাল ক্ল্যাম্প জাভা যোগাযোগ নিশ্চিত করুন; কখনও একটি একক তারের সাথে শর্ট সার্কিট পরীক্ষা করবেন নাযদি একটি স্বল্প দূরত্বের কম প্রতিরোধের তারের সনাক্তকরণ ফিউজ ফুঁ, সিগন্যাল প্রেরণ শেষ সিরিয়ায় পরীক্ষা প্রতিরোধক সংযুক্ত; এবং শক্তি ফিউজ 6 A অতিক্রম করা উচিত নয়। প্যাকেজ প্রধান ইউনিট, রিসিভার, পাওয়ার ক্যাবল, লাল আউটপুট লাইন, কালো আউটপুট লাইন অন্তর্ভুক্ত,রিসিভার (পরীক্ষা) ক্ল্যাম্প, পরীক্ষার প্রতিরোধক, তিনটি 6 এ ফিউজ এবং তিনটি 20 এ ফিউজ, এক বছরের বিনামূল্যে ওয়ারেন্টি এবং আজীবন পরিষেবা সহ।
