XHDD503E কেবল ফল্ট পিনপয়েন্টার একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাহায্যে কেবল ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে। ফল্ট পয়েন্টটি ফ্ল্যাশওভার-ডিসচার্জ করা হয়। ফ্ল্যাশওভার ডিসচার্জ দ্বারা উত্পন্ন কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গগুলি পিনপয়েন্টিং যন্ত্রের বিশেষ প্রোব দ্বারা তোলা হয় এবং যন্ত্র দ্বারা পরিবর্ধিত, প্রক্রিয়াজাত, প্রদর্শিত এবং আউটপুট করা হয়। পরীক্ষক তখন শ্রবণ এবং দৃষ্টির মাধ্যমে ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণ করে - কেবলটির ঠিক উপরে এবং মোটামুটি পরিমাপের সীমার মধ্যে কেবল ফল্ট পয়েন্টটি সঠিকভাবে পিনপয়েন্ট করার কাজটি সম্পন্ন করে।
এই পিনপয়েন্টিং যন্ত্রটি পাওয়ার কেবল, উচ্চ-ফ্রিকোয়েন্সি কোঅক্সিয়াল কেবল, স্ট্রিট লাইট কেবল এবং বিভিন্ন উপকরণ, ক্রস-সেকশন এবং মিডিয়ার ভূগর্ভস্থ তারের কম-প্রতিরোধ, শর্ট-সার্কিট, ওপেন-সার্কিট এবং ডিসকানেকশন ফল্টগুলির পাশাপাশি উচ্চ-প্রতিরোধের লিকেজ এবং উচ্চ-প্রতিরোধের ফ্ল্যাশওভার ফল্টগুলির জন্য উপযুক্ত।
মূল বৈশিষ্ট্য| আইটেম | স্পেসিফিকেশন |
|---|---|
| ফিল্টার প্যারামিটার | অল-পাস: ১০০ হার্টজ–১৬০০ হার্টজ; লো পাস: ১০০ হার্টজ–৩০০ হার্টজ; হাই পাস: ১৬০ হার্টজ–১৬০০ হার্টজ; ব্যান্ডপাস: ২০০ হার্টজ–৬০০ হার্টজ |
| চ্যানেল অ্যাডজাস্টমেন্ট | শব্দ, চৌম্বক এবং ভোল্টেজের জন্য প্রতিটিতে ৮টি স্তর |
| আউটপুট গেইন | ১৬টি স্তর (০–১১২ ডিবি) |
| আউটপুট ইম্পিডেন্স | ৩৫০ ওহম |
| অ্যাকোস্টিক-ম্যাগনেটিক পজিশনিং নির্ভুলতা | ০.১ মিটারের কম |
| স্টেপ ভোল্টেজ পজিশনিং নির্ভুলতা | ০.৫ মিটারের কম |
| পাথ সনাক্তকরণ নির্ভুলতা | ০.৫ মিটারের কম |
| পাওয়ার সাপ্লাই | ৪ × ১৮৬৫০ স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি |
| স্ট্যান্ডবাই সময় | ৮ ঘণ্টার বেশি |
| পরিবেষ্টিত তাপমাত্রা | –২৫ ডিগ্রি সেলসিয়াস থেকে ৬৫ ডিগ্রি সেলসিয়াস; আপেক্ষিক আর্দ্রতা ≤ ৯০% |
প্রচলিত অ্যাকোস্টিক পিনপয়েন্টিং পদ্ধতির উপর ভিত্তি করে, এই পদ্ধতিটি ইলেক্ট্রোম্যাগনেটিক সংকেত সনাক্তকরণ এবং প্রয়োগ যোগ করে। যখন উচ্চ-ভোল্টেজ জেনারেটর ত্রুটিপূর্ণ কেবলে ইমপ্যাক্ট ডিসচার্জ করে, তখন ফল্ট পয়েন্টে ডিসচার্জ দ্বারা উত্পন্ন শব্দ মাটিতে সঞ্চারিত হয় এবং একটি অত্যন্ত সংবেদনশীল প্রোব দ্বারা তোলা হয়; পরিবর্ধনের পরে, হেডফোনগুলির মাধ্যমে একটি "পপ" শব্দ শোনা যায়। বিল্ট-ইন প্রোব রিয়েল-টাইমে ম্যাগনেটিক ফিল্ড সংকেত গ্রহণ করে এবং, চৌম্বক ক্ষেত্র শব্দের চেয়ে অনেক দ্রুত প্রচার করে এই নীতি ব্যবহার করে, ইলেক্ট্রোম্যাগনেটিক সংকেত এবং শব্দ সংকেতের মধ্যে সময়ের পার্থক্য সনাক্ত করে ফল্ট পয়েন্টের দূরত্ব নির্ধারণ করে। সেন্সর অবস্থানটি অ্যাকোস্টিক-ম্যাগনেটিক সময় পার্থক্যের ক্ষুদ্রতম বিন্দু খুঁজে বের করার জন্য সরানো হয় এবং সঠিক ফল্ট অবস্থানটি ঠিক তার নীচে থাকে।
পিওর সাউন্ড পদ্ধতিপিওর সাউন্ড পদ্ধতি প্রধানত উচ্চ-প্রতিরোধ এবং ফ্ল্যাশওভার ফল্ট পরিমাপের জন্য ব্যবহৃত হয়। একটি উচ্চ-ভোল্টেজ উৎস ত্রুটিপূর্ণ কেবলে ইমপালস ভোল্টেজ প্রয়োগ করে ফল্ট পয়েন্টে ডিসচার্জ ব্রেকডাউন ঘটাতে, এবং ডিসচার্জের সময় উত্পন্ন শব্দ ফল্টটি সঠিকভাবে সনাক্ত করতে ব্যবহৃত হয়। অ্যাকোস্টিক ভাইব্রেশন সেন্সর অ্যাকোস্টিক সংকেতকে একটি বৈদ্যুতিক সংকেতে রূপান্তরিত করে, যা পরিবর্ধিত এবং ফিল্টার করা হয়, এবং অবশেষে হেডফোনগুলির মাধ্যমে শব্দে পুনরুদ্ধার করা হয় বা শব্দের তীব্রতা দ্বারা প্রদর্শিত হয়। সর্বোচ্চ শব্দের তীব্রতার স্থানটি ফল্ট পয়েন্ট।
পিওর ম্যাগনেটিক পদ্ধতিপিওর ম্যাগনেটিক পদ্ধতি কেবলের পথ এবং ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণ করতে পারে। একটি উচ্চ-ভোল্টেজ উৎস ত্রুটিপূর্ণ কেবলে ইমপালস ভোল্টেজ প্রয়োগ করে, একটি ইন্ডাকশন কয়েল পালস সংকেত গ্রহণ করে এবং পালস সংকেতের বৈশিষ্ট্য থেকে কেবলের বিচ্যুতি বিচার করা হয়। যখন প্রাপ্ত পালস সংকেতের বৈশিষ্ট্যগুলি বিচ্যুত হয়, তখন বিন্দুটি একটি ফল্ট পয়েন্ট হিসাবে নির্ধারিত হয়।
ভোল্টেজ পদ্ধতি (এ-ফ্রেম পদ্ধতি)একটি ভূগর্ভস্থ কেবলের গ্রাউন্ড ফল্টের জন্য, ফল্ট পয়েন্ট খুঁজে বের করার জন্য পটেনশিয়াল ডিফারেন্স পদ্ধতি ব্যবহার করা হয়। একটি টেস্ট ভোল্টেজ ত্রুটিপূর্ণ কেবলের টেস্ট পয়েন্ট এবং গ্রাউন্ডের মধ্যে যুক্ত করা হয়, যা কেবলের এন্ট্রি পয়েন্টের চারপাশে একটি কেন্দ্রীভূত বৈদ্যুতিক ক্ষেত্র তৈরি করে। একই ব্যাসার্ধের বিন্দুগুলির মধ্যে কোনও পটেনশিয়াল ডিফারেন্স নেই, তবে বিভিন্ন ব্যাসার্ধের বিন্দুগুলির মধ্যে একটি পটেনশিয়াল ডিফারেন্স রয়েছে (বিন্দু এ এবং বি)। দুটি বিন্দু ধীরে ধীরে কেন্দ্রের দিকে সরানো হয়; যখন ফল্ট পয়েন্টটি এ এবং বি বিন্দুর ঠিক মাঝখানে থাকে, তখন পটেনশিয়াল ডিফারেন্স শূন্য হয়ে যায় এবং যদি বিন্দুগুলি ফল্ট পয়েন্টের বাইরে চলে যায় তবে পোলারিটি বিপরীত হয় - তাই গ্রাউন্ডিং পয়েন্টটি সামনে পিছনে সরিয়ে সঠিকভাবে নির্ধারণ করা যেতে পারে।
অপারেশন ইন্টারফেস এবং সেটিংসযন্ত্রটি টাচ স্ক্রিন বা ওয়ান-বাটন অ্যাডজাস্টমেন্ট কন্ট্রোল দ্বারা পরিচালিত হয়। অপারেশন ইন্টারফেসে একটি ওয়েভফর্ম ডিসপ্লে এলাকা (চৌম্বক-ক্ষেত্র ওয়েভফর্ম এবং অডিও ওয়েভফর্ম) এবং একটি প্যারামিটার অ্যাডজাস্টমেন্ট এলাকা অন্তর্ভুক্ত রয়েছে।
সাউন্ড চ্যানেল ফিল্টারের একটি ফ্যাক্টরি ডিফল্ট ব্যান্ডউইথ ১০০ হার্টজ–১৬০০ হার্টজ। বিভিন্ন সাইটের জন্য উপযুক্ত ফিল্টার প্যারামিটার নির্বাচন করা যেতে পারে - উদাহরণস্বরূপ, ফল্ট পয়েন্টের কাছাকাছি শক্ত ফুটপাতে হাই-পাস ফিল্টার উচ্চ-ফ্রিকোয়েন্সি ইমপ্যাক্ট-ডিসচার্জ শব্দকে সবচেয়ে ভালোভাবে সংরক্ষণ করে, যখন দূরে বা নরম মাটি বা বালিতে লো-পাস ফিল্টার উপযুক্ত। ব্যান্ডপাস ফিল্টারিং দুটি মধ্যে একটি আপস।
ব্যবহারের সারসংক্ষেপ উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে কাজ করাপিনপয়েন্টারটি একটি উচ্চ-ভোল্টেজ ইমপালস সিগন্যাল জেনারেটরের সাথে পর্যায়ক্রমিক ডিসচার্জ অবস্থায় কাজ করে। ওয়্যারিং পদ্ধতিগুলির মধ্যে রয়েছে ফেজ-টু-আর্মরড পদ্ধতি (ফেজ-টু-গ্রাউন্ড ইনসুলেশন ড্যামেজ হলে পছন্দের, কারণ ডিসচার্জ-সাউন্ড অ্যাটেনুয়েশন কম), ফেজ-টু-ফেজ পদ্ধতি (গ্রাউন্ডিং সহ একটি সাধারণ ফেজ-টু-ফেজ ফল্টের জন্য), এবং একটি সাধারণ ডিসকানেকশন ফল্টের জন্য ওয়্যারিং পদ্ধতি।
পিনপয়েন্টিং এলাকা নির্বাচনপিনপয়েন্টিংয়ের আগে, কেবলের পথ পরিষ্কার করা উচিত; যদি অঙ্কন এবং ডেটা অসম্পূর্ণ হয়, তবে পথ সনাক্তকরণ করা উচিত এবং চিহ্ন তৈরি করা উচিত। দূরত্ব-পরিমাপের ফলাফল এবং কেবল-হেড প্লেট মার্জিন এবং ভূখণ্ড বিবেচনা করে, ফল্ট পয়েন্টের অবস্থান মোটামুটিভাবে নির্ধারিত হয়, সাধারণত (দূরত্ব-পরিমাপ মান ± ৫০ মিটার) এর মধ্যে। ফল্ট পয়েন্ট ভেদ করার পরে পিনপয়েন্টিং শুরু হয়।
পিনপয়েন্টিং ধাপদ্রষ্টব্য:এ-ফ্রেম পদ্ধতি কেবল তখনই ব্যবহার করা যেতে পারে যখন কন্ডাক্টর পৃথিবীর সাথে সংযুক্ত থাকে (ডেড-গ্রাউন্ডেড)।

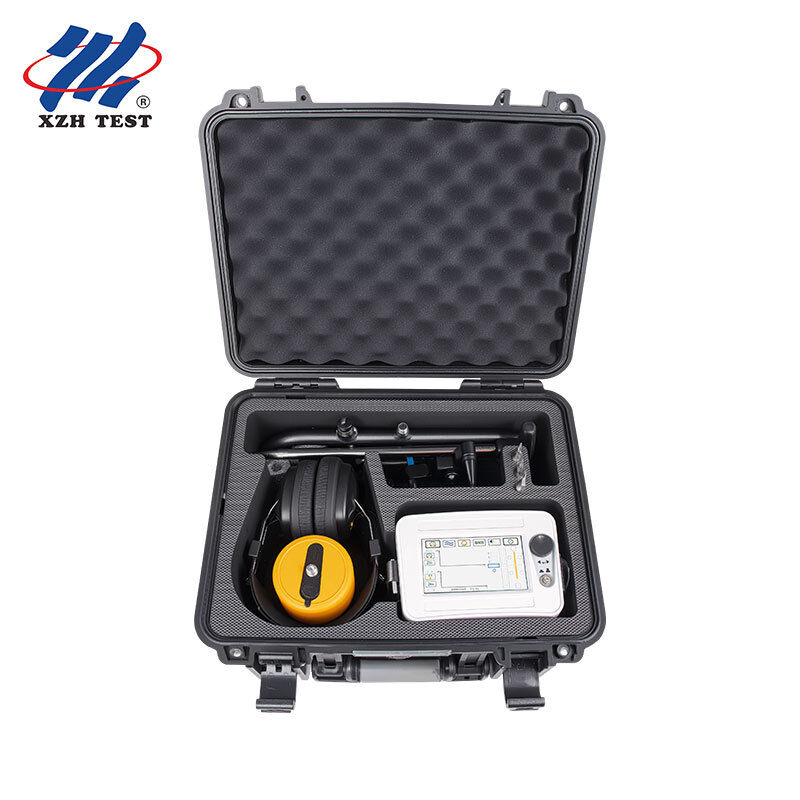

XHDD503E হল একটিপিনপয়েন্টিং যন্ত্র যা ফল্ট মোটামুটিভাবে সনাক্ত হওয়ার পরে চূড়ান্ত, সঠিক ধাপের জন্য ব্যবহৃত হয়। এটি এমন দলগুলির জন্য তৈরি করা হয়েছে যারা এটিকে একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে একত্রিত করে এবং ফল্ট পয়েন্টটি সঠিকভাবে স্থাপন করতে হয়কঠিন-পৃষ্ঠের, উচ্চ-পরিবেষ্টিত-শব্দযুক্ত সাইটগুলিতে– কংক্রিট এবং অ্যাসফল্টের নীচে, ব্যস্ত রাস্তার পাশে এবং উচ্চ-প্রতিরোধ বা ফ্ল্যাশওভার ফল্টগুলিতে – যেখানে একটি সাধারণ অ্যাকোস্টিক শোনার পদ্ধতি শব্দে সহজেই হারিয়ে যায়।
প্রশ্ন ১. XHDD503E কী করে?
এটি একটি কেবল ফল্ট পিনপয়েন্টার যা কম্পন পিকআপ এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন ব্যবহার করে একটি কেবল ফল্ট পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণ করে। একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে কাজ করে, এটি ফল্ট পয়েন্টে ফ্ল্যাশওভার ডিসচার্জ দ্বারা তৈরি কম্পন, শব্দ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গগুলি গ্রহণ করে এবং অপারেটরকে কেবলটির ঠিক উপরে এবং মোটামুটি পরিমাপের সীমার মধ্যে নির্ভুলভাবে বিন্দুটি পিনপয়েন্ট করতে দেয়।
প্রশ্ন ২. কোন ফল্ট এবং কেবলগুলির জন্য এটি উপযুক্ত?
এটি পাওয়ার কেবল, উচ্চ-ফ্রিকোয়েন্সি কোঅক্সিয়াল কেবল, স্ট্রিট লাইট কেবল এবং বিভিন্ন উপকরণ, ক্রস-সেকশন এবং মিডিয়ার ভূগর্ভস্থ তারের কম-প্রতিরোধ, শর্ট-সার্কিট, ওপেন-সার্কিট এবং ডিসকানেকশন ফল্টগুলির পাশাপাশি উচ্চ-প্রতিরোধের লিকেজ এবং উচ্চ-প্রতিরোধের ফ্ল্যাশওভার ফল্টগুলির জন্য উপযুক্ত। এ-ফ্রেম (স্টেপ ভোল্টেজ) পদ্ধতি কেবল তখনই ব্যবহার করা যেতে পারে যখন কন্ডাক্টর ডেড-গ্রাউন্ডেড থাকে।
প্রশ্ন ৩. এটি কোন পিনপয়েন্টিং পদ্ধতি সরবরাহ করে?
এটি চারটি পদ্ধতি সরবরাহ করে: অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন, পিওর অ্যাকোস্টিক, পিওর ম্যাগনেটিক এবং ভোল্টেজ (এ-ফ্রেম / স্টেপ ভোল্টেজ) পদ্ধতি। অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন প্রচলিত অ্যাকোস্টিক পদ্ধতিতে ইলেক্ট্রোম্যাগনেটিক-সিগন্যাল সনাক্তকরণ যোগ করে এবং ইলেক্ট্রোম্যাগনেটিক ও শব্দ সংকেতের মধ্যে সময়ের পার্থক্যের দ্বারা দূরত্ব নির্ধারণ করে।
প্রশ্ন ৪. কী নির্ভুলতা এবং কাজের শর্তাবলী আশা করা যেতে পারে?
অ্যাকোস্টিক-ম্যাগনেটিক পজিশনিং নির্ভুলতা ০.১ মিটারের কম, স্টেপ ভোল্টেজ পজিশনিং নির্ভুলতা ০.৫ মিটারের কম এবং পাথ সনাক্তকরণ নির্ভুলতা ০.৫ মিটারের কম। এটি ৪ × ১৮৬৫০ লিথিয়াম ব্যাটারিতে ৮ ঘণ্টার বেশি স্ট্যান্ডবাই সময় সহ, –২৫ ডিগ্রি সেলসিয়াস থেকে ৬৫ ডিগ্রি সেলসিয়াস এবং আপেক্ষিক আর্দ্রতা ≤ ৯০% এ চলে এবং সেন্সরগুলি আইপি৬৫ পর্যন্ত জলরোধী।
প্রশ্ন ৫. কী মনে রাখতে হবে এবং কী অন্তর্ভুক্ত?
ব্যাটারি পাওয়ার ২০% এর নিচে থাকলে যন্ত্রটি চার্জ করুন (সম্পূর্ণ চার্জ হতে প্রায় ৪ ঘন্টা সময় লাগে); প্রোব বা যন্ত্রটি খুলবেন না; এলসিডি কেবল একটি আধা-শুষ্ক ফাইবার-মুক্ত কাপড় দিয়ে পরিষ্কার করুন; এবং সেন্সরটি কেবলের শরীরের উপর স্থাপন করা এড়িয়ে চলুন। প্যাকেজে কেবল ফল্ট পিনপয়েন্টার, হেডফোন, প্রোব (সংযোগ রড, প্রোব হেড এবং তিনটি ক্ল সহ), ৭-কোর সিগন্যাল লাইন, চার্জার, এ-ফ্রেম (এ-ফ্রেম কেবল সহ), ২ গ্রাউন্ড পিন এবং একটি মাল্টিফাংশনাল ফ্লাওয়ার রেঞ্চ অন্তর্ভুক্ত রয়েছে, সাথে এক বছরের বিনামূল্যে ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ ও প্রযুক্তিগত পরিষেবা।
