এক্সএইচডিডি 503 সি ক্যাবল ফল্ট পিনপয়েন্টার পাওয়ার ক্যাবলের ফল্ট পয়েন্ট নির্ধারণের জন্য অ্যাকোস্টিক এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। ইলেকট্রনিক ফ্ল্যাশওভারটি ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পন্ন হয়,সংশ্লিষ্ট জোন দ্বারা ধরা এবং বর্ধিত, এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়।এটি একটি ডিভাইস যা মোটামুটি পরিমাপ পরিসীমা মধ্যে তারের ত্রুটি বিন্দু সঠিক অবস্থান সম্পন্ন এবং শাব্দ এবং চৌম্বক সময় পার্থক্য সংগ্রহ করেএটি পজিশনিং টেকনোলজি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তি একীভূত করে, একাধিক টেস্ট মোড এবং সমৃদ্ধ,কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ করতে বিভিন্ন দ্রুত তথ্য.
এই পয়েন্টিং যন্ত্রটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, কম প্রতিরোধ, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার ত্রুটির জন্য উপযুক্ত।রাস্তার আলোর ক্যাবল এবং বিভিন্ন উপকরণের কবরযুক্ত তার, ক্রস-সেকশন এবং মিডিয়া, পাশাপাশি উচ্চ-প্রতিরোধের ফুটো এবং উচ্চ-প্রতিরোধের ফ্ল্যাশওভার ত্রুটি।
মূল বৈশিষ্ট্য| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| ফিল্টার পরামিতি | অল-পাসঃ ১০০ হার্টজ ১৬০০ হার্টজ; নিম্নপাসঃ ১০০ হার্টজ ৩০০ হার্টজ; উচ্চপাসঃ ১৬০ হার্টজ ১৬০০ হার্টজ; ব্যান্ডপাসঃ ২০০ হার্টজ ৬০০ হার্টজ |
| চ্যানেল লাভ | 8 স্তর নিয়ন্ত্রিত |
| চৌম্বকীয় চ্যানেল লাভ | 8 স্তর নিয়ন্ত্রিত |
| আউটপুট লাভ | ১৬ স্তর (০১১২ ডিবি) |
| আউটপুট প্রতিবন্ধকতা | ৩৫০ ওএম |
| অ্যাকোস্টিক-ম্যাগনেটিক পজিশনিং নির্ভুলতা | ০.১ মিটারের নিচে |
| পথ সনাক্তকরণের সঠিকতা | ০.৫ মিটারের নিচে |
| পাওয়ার সাপ্লাই | ৪ × ১৮৬৫০ স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি |
| স্ট্যান্ডবাই সময় | ৮ ঘণ্টার বেশি |
| পরিবেশে তাপমাত্রা | -২৫ °সি থেকে ৬৫ °সি; আপেক্ষিক আর্দ্রতা ≤ ৯০% |
ডিভাইসটি ত্রুটির অবস্থান সঠিকভাবে নির্ধারণের জন্য অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। এটি একটি খুব সঠিক এবং অনন্য অবস্থান পদ্ধতি,বৈদ্যুতিন চৌম্বকীয় সংকেতগুলির অতিরিক্ত সনাক্তকরণ এবং প্রয়োগের সাথে ঐতিহ্যগত শাব্দিক অবস্থান নির্ধারণের পদ্ধতির উপর ভিত্তি করে.
যখন উচ্চ-ভোল্টেজ জেনারেটরটি ত্রুটিযুক্ত তারের উপর প্রভাব নির্গমন সম্পাদন করে, ত্রুটি পয়েন্টে নির্গমন দ্বারা উত্পন্ন শব্দটি মাটিতে প্রেরণ করা হয়।একটি অত্যন্ত সংবেদনশীল জোন দ্বারা শব্দ সংকেত ধরা হয়; বর্ধনের পরে, হেডফোনগুলির মাধ্যমে একটি "পপ" শব্দ শোনা যায়। অন্তর্নির্মিত জোন বাস্তব সময়ে চৌম্বকীয় ক্ষেত্রের সংকেত গ্রহণ করে এবংব্যবহার করে নীতি যে চৌম্বকীয় ক্ষেত্র শব্দ চেয়ে অনেক দ্রুত ছড়িয়ে, বৈদ্যুতিন চৌম্বকীয় সংকেত এবং শব্দ সংকেত মধ্যে সময় পার্থক্য সনাক্ত করে ত্রুটি বিন্দু দূরত্ব নির্ধারণ করে।সেন্সর অবস্থান ক্ষুদ্রতম শাব্দ চৌম্বকীয় সময় পার্থক্য সঙ্গে বিন্দু খুঁজে পেতে সরানো হয়, এবং ভুলের সঠিক অবস্থান সরাসরি এর নিচে।
ঐতিহ্যবাহী অ্যাকোস্টিক পয়েন্টিং যন্ত্রগুলি সাধারণত শুধুমাত্র ইয়ারফোন দিয়ে পর্যবেক্ষণ করে, অথবা ত্রুটি পয়েন্টে স্রাব শব্দ সনাক্ত করতে মিটার-পয়েন্টার সুইংয়ের উপর নির্ভর করে।যেহেতু স্রাব শব্দ এক মুহুর্তে অদৃশ্য হয়ে যায় এবং পরিবেশগত গোলমাল থেকে খুব আলাদা নয়, এটি কম অভিজ্ঞ অপারেটরদের জন্য প্রায়শই বড় অসুবিধা নিয়ে আসে। শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতিটি ঐতিহ্যগত শাব্দ পদ্ধতির এই সমস্যাগুলি কার্যকরভাবে এড়ায়।
অপারেটিং ইন্টারফেস এবং সেটিংযন্ত্রটি টাচ স্ক্রিন বা এক বোতামের সমন্বয় নিয়ন্ত্রণ দ্বারা পরিচালিত হয়। অপারেশন ইন্টারফেসে একটি তরঙ্গরূপ প্রদর্শন অঞ্চল এবং একটি পরামিতি সমন্বয় অঞ্চল অন্তর্ভুক্ত।
সাউন্ড চ্যানেল ফিল্টারের একটি কারখানার ডিফল্ট ব্যান্ডউইথ 100 Hz1600 Hz। বিভিন্ন সাইটের জন্য উপযুক্ত ফিল্টার পরামিতি নির্বাচন করা যেতে পারে ত্রুটি পয়েন্ট কাছাকাছি কঠিন পাথর উপর উচ্চ পাস ফিল্টার উচ্চ ফ্রিকোয়েন্সি প্রভাব-নিষ্কাশন শব্দ সেরা সংরক্ষণ, যখন আরও দূরে বা নরম মাটি বা বালিতে নিম্ন-পাস ফিল্টার উপযুক্ত। ব্যান্ডপাস ফিল্টারিং দুটি মধ্যে একটি আপোস।
নোটঃযখন সংগ্রহ করা চারটি ডেটা সেট পরপর তিনবার 30 এমএস এর নিচে থাকে, তখন ইলেক্ট্রোম্যাগনেটিক সিগন্যালের পাশে আইকনটি প্রদর্শিত হয়, যা নির্দেশ করে যে ফল্ট পয়েন্টটি নিকটবর্তী হয়েছে।
অ্যাকোস্টিক এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পয়েন্টিংয়ের জন্য একটি উচ্চ-ভোল্টেজ ইমপ্যাক্ট সিগন্যাল জেনারেটর প্রয়োজন যা পর্যায়ক্রমিক স্রাবের অবস্থায় কাজ করে।ওয়্যারিং পদ্ধতিগুলির মধ্যে ফেজ-টু-বার্নিং পদ্ধতি অন্তর্ভুক্ত রয়েছে (ফেজ-টু-গ্রাউন্ড আইসোলেশন ক্ষতির সময় পছন্দসই), কারণ স্রাব-শব্দ হ্রাস ছোট), ফেজ-টু-ফেজ পদ্ধতি (একটি সহজ ফেজ-টু-ফেজ ত্রুটির জন্য সমন্বিত গ্রাউন্ডিং ছাড়াই) এবং সহজ সংযোগ বিচ্ছিন্ন ত্রুটির জন্য তারের পদ্ধতি।
পয়েন্টিং এলাকা নির্বাচন করানির্দিষ্ট করার আগে, প্রথমে তারের পথ পরিষ্কার হওয়া উচিত; যদি অঙ্কন এবং তথ্য অসম্পূর্ণ হয়, পথ সনাক্তকরণ করা উচিত এবং চিহ্নিত করা উচিত।দূরত্ব পরিমাপের ফলাফলের উপর ভিত্তি করে এবং তারের মাথার প্লেটের মার্জিন এবং ভূখণ্ড বিবেচনা করে, ফল্ট পয়েন্টের অবস্থান মোটামুটিভাবে নির্ধারিত হয়, সাধারণত (দূরত্ব পরিমাপের মান ± 50 মিটার) এর মধ্যে।ত্রুটি পয়েন্ট অনুপ্রবেশ নিশ্চিত করার পরে এবং উচ্চ ভোল্টেজ পালস জেনারেটরের নিষ্কাশন চক্র 3 ¢ 5 সেকেন্ড, নির্বাচিত এলাকায় তারের সরাসরি উপরে পয়েন্টিং শুরু।
পদক্ষেপগুলি নির্দিষ্ট করাসেন্সর জ্যাক এবং হেডফোন জ্যাক থেকে জোন সেন্সর সংযোগ করুন। নির্বাচিত এলাকায়, সরাসরি তারের উপরে স্থল উপর সেন্সর সমতল স্থাপন করুন,ক্যাবল স্থাপনের দিক নির্দেশ করে, এবং শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন মোড নির্বাচন করুন। তরঙ্গের আকার পর্যবেক্ষণ করুন এবং হেডফোন দিয়ে শোনা শুরু করুন। একটি প্রস্তাবিত শুরু নীতি নিম্ন থ্রেশহোল্ড,বড় লাভ এবং উচ্চ পরিমাণ. শব্দটি শোনার পরে এবং শব্দ তরঙ্গের আকার এবং চৌম্বকীয় ক্ষেত্রের তরঙ্গের আকার উভয়ই দেখার পরে, সেন্সিং জোন্ডটি প্রতি 1 ¢ 2 মিটারে সরান এবং প্রতিটি পয়েন্টে 2 টিরও বেশি স্রাব চক্র পর্যবেক্ষণ করুন।শব্দ বা তরঙ্গরূপ আর শোনা বা দেখা যাবে না এবং সময় পার্থক্য মান বড় থেকে ছোট এবং তারপর বড় থেকে পরিবর্তন না হওয়া পর্যন্ত এগিয়ে চলুন; তারপর ফিরে যান এবং পুনরায় নির্দেশ করুন. পুনরায় নির্দেশ করার সময়, প্রান্তিক বৃদ্ধি, লাভ কমাতে এবং ভলিউম কমাতে,যেখানে শব্দ এবং তরঙ্গের আকৃতি সবচেয়ে বড় এবং যেখানে সময়ের পার্থক্য সবচেয়ে ছোট সেখানে পয়েন্ট খুঁজুন.
সতর্কতা এবং সাধারণ ত্রুটিএক্সএইচডিডি৫০৩সি একটিযেসব নেটওয়ার্কের ক্যাবল রুট অনিশ্চিত বা নথিভুক্ত নয় তাদের জন্য পথ সহায়ক, শাব্দ-চৌম্বকীয় অবস্থান নির্ধারণের যন্ত্রএটি ক্রুদের জন্য তৈরি করা হয়েছে যারা তারের পথ নিশ্চিত করতে হবে এবং তারপরে একই কাজে ত্রুটি সনাক্ত করতে হবে ¢ পুরানো বা খারাপভাবে রেকর্ড করা নেটওয়ার্ক, মিশ্র কবরযুক্ত লাইন,এবং যেখানে অঙ্কন এবং রুটের তথ্য অসম্পূর্ণ, তাই অপারেটরকে পয়েন্টের কাছাকাছি যেতে অ্যাকোস্টিক-চৌম্বকীয় সময়ের পার্থক্যের সাথে পথ-বিচ্যুতির নির্দেশ প্রয়োজন।
প্রশ্ন ১। এক্সএইচডিডি৫০৩সি কি করে?
এটি একটি ক্যাবল ফল্ট পয়েন্টার যা পাওয়ার ক্যাবলের ফল্ট পয়েন্ট নির্ধারণের জন্য শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।ইলেকট্রনিক ফ্ল্যাশওভার একটি ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পাদিত হয় এবং পিক আপ এবং জোন দ্বারা বর্ধিত হয়, এবং পয়েন্টটি শোনার এবং চাক্ষুষ বিচারের মাধ্যমে মোটামুটি পরিমাপের পরিসরের মধ্যে সঠিকভাবে অবস্থিত, একই সাথে শব্দের এবং চৌম্বকীয় সময়ের পার্থক্য সংগ্রহ করে।
প্রশ্ন ২। কোন ত্রুটি এবং তারের জন্য এটি উপযুক্ত?
এটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল এবং বিভিন্ন উপকরণের কবরযুক্ত তারের কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার ত্রুটির জন্য উপযুক্ত,ক্রস-সেকশন এবং মিডিয়া, পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটি।
প্রশ্ন ৩। শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি কিভাবে কাজ করে?
এটি বৈদ্যুতিন চৌম্বকীয় সংকেত সনাক্তকরণের সাথে ঐতিহ্যগত শাব্দিক পদ্ধতির উপর ভিত্তি করে।যখন অন্তর্নির্মিত জোন বাস্তব সময়ে চৌম্বকীয় ক্ষেত্র সংকেত গ্রহণকারণ চৌম্বকীয় ক্ষেত্র শব্দ চেয়ে অনেক দ্রুত ছড়িয়ে পড়ে, ত্রুটি পয়েন্ট দূরত্ব দুটি সংকেত মধ্যে সময় পার্থক্য থেকে নির্ধারিত হয়;ক্ষুদ্রতম সময়ের পার্থক্যের বিন্দুটি সরাসরি ত্রুটির উপরে রয়েছে.
প্রশ্ন ৪। কোন সঠিকতা এবং কাজের অবস্থার আশা করা যায়?
অ্যাকোস্টিক-ম্যাগনেটিক পজিশনিং নির্ভুলতা ০.১ মিটারের নিচে এবং পথ সনাক্তকরণের নির্ভুলতা ০.৫ মিটারের নিচে। এটি ৪ × ১৮৬৫০ স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি দিয়ে ৮ ঘণ্টার বেশি স্ট্যান্ডবাইতে চলে।-২৫ ডিগ্রি সেলসিয়াস থেকে ৬৫ ডিগ্রি সেলসিয়াস এবং আপেক্ষিক আর্দ্রতা ≤ ৯০%এবং সেন্সরগুলো আইপি৬৫ পর্যন্ত জলরোধী।
প্রশ্ন ৫। কী কী উল্লেখ করা উচিত এবং এর মধ্যে কী অন্তর্ভুক্ত?

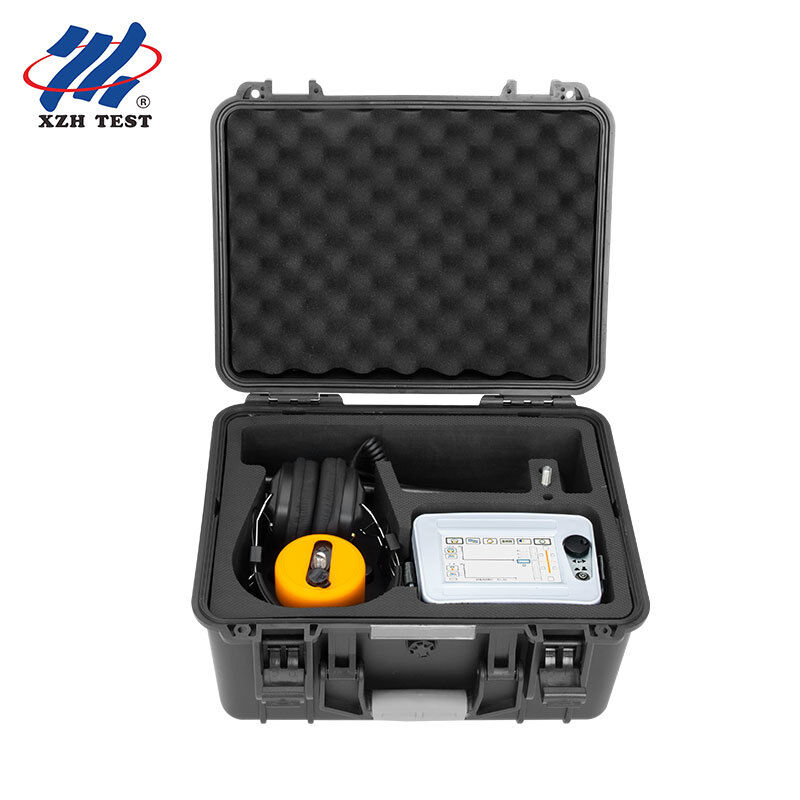

ব্যাটারি পাওয়ার ২০% এর নিচে থাকলে যন্ত্রটি চার্জ করুন (সম্পূর্ণ চার্জের জন্য প্রায় ৪ ঘন্টা); জোন বা যন্ত্রটি বিচ্ছিন্ন করবেন না; শুধুমাত্র একটি অর্ধ-শুষ্ক ফাইবার মুক্ত কাপড় দিয়ে LCD পরিষ্কার করুন;এবং তারের শরীরের উপর সেন্সর স্থাপন এড়াতে. প্যাকেজে ক্যাবল ত্রুটি locator, হেডফোন, জোন (সংযোগ রড সঙ্গে, জোন মাথা এবং তিনটি চপ্পল), 7-কোর সংকেত লাইন, চার্জার এবং একটি বহুমুখী ফুলের চাবি অন্তর্ভুক্ত,এক বছরের বিনামূল্যে ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত পরিষেবা সহ
