এক্সএইচডিডি 503 সি + ক্যাবল ফল্ট পিনপয়েন্টার ক্যাবল ত্রুটির নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং বৈদ্যুতিন চৌম্বকীয় অনুঘটকতার শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন নীতি ব্যবহার করে।একটি উচ্চ-ভোল্টেজ পালস জেনারেটর ত্রুটি বিন্দুতে ফ্ল্যাশওভার স্রাব induces. এর ফলে উদ্ভূত কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গগুলি যন্ত্রের ডেডিকেটেড প্রোব দ্বারা সংগ্রহ করা হয়, যা প্রধান ইউনিট দ্বারা বুদ্ধিমানভাবে প্রক্রিয়াজাত করা হয়,এবং ত্রুটি তরঙ্গরূপ এবং শব্দ আউটপুট এবং প্রদর্শিত হয়অবশেষে, পরীক্ষক ক্যাবল ত্রুটির সঠিক অবস্থান নির্ধারণের জন্য শ্রবণ এবং দৃষ্টি ব্যবহার করে, তারের ত্রুটির পয়েন্টটি সঠিকভাবে "সরাসরি তারের উপরে" খুঁজে বের করার কাজটি সম্পন্ন করে।মোটামুটি পরিমাপ পরিসীমা মধ্যে".
এই সনাক্তকারী বিভিন্ন পাওয়ার ক্যাবল, কোঅক্সিয়াল ক্যাবল এবং বিভিন্ন ভোল্টেজ স্তরের নিম্ন ভোল্টেজ ক্যাবলগুলিতে নিম্ন প্রতিরোধ, শর্ট সার্কিট, ওপেন সার্কিট এবং ব্রেকড সার্কিট ত্রুটি সনাক্ত করতে উপযুক্ত,ক্রস-সেকশন এবং মিডিয়া, পাশাপাশি ফুটো এবং ফ্ল্যাশওভার উচ্চ প্রতিরোধের ত্রুটি।
মূল বৈশিষ্ট্য| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| ফিল্টারিং পরামিতি | পূর্ণ পাসঃ 100 Hz ∼1600 Hz; ব্যান্ড পাসঃ 200 Hz ∼600 Hz; নিম্ন পাসঃ 100 Hz ∼300 Hz; উচ্চ পাসঃ 160 Hz ∼1600 Hz |
| চ্যানেল সমন্বয় | 8 স্তরের শব্দ এবং চৌম্বকীয় সংকেত সামঞ্জস্যযোগ্য; 0 থেকে 99 স্তরের মধ্যে সিগন্যাল ট্রিগার থ্রেশহোল্ড সামঞ্জস্যযোগ্য |
| শব্দ আউটপুট | লাভঃ ১৬ স্তর (০১১২ ডিবি); প্রতিবন্ধকতাঃ ৩৫০ ওএম |
| সনাক্তকরণ পরিসীমা | 0. 00 ¢ 99.99 এমএস |
| ফিল্টারিং পদ্ধতি | পঞ্চম শ্রেণীর সুপারপোজিশন ফিল্টার |
| সনাক্তকরণের নির্ভুলতা | অবস্থান ≤ 0.1 মিটার; পথ ≤ 0.5 মিটার |
| কাজের পাওয়ার সাপ্লাই | 3.7 ভি ০৩২০০ এএইচ ০১৮৬৫০ ব্যাটারি সেল × ৪ |
| স্ট্যান্ডবাই সময় | ৮ ঘণ্টার বেশি |
| পরিবেশে তাপমাত্রা | -২৫ °সি থেকে ৬৫ °সি; আপেক্ষিক আর্দ্রতা ≤ ৯০% |
ডিভাইসটি সঠিকভাবে ত্রুটির অবস্থান নির্ধারণের জন্য অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।বৈদ্যুতিন চৌম্বকীয় সংকেতগুলির অতিরিক্ত সনাক্তকরণ এবং প্রয়োগের সাথে ঐতিহ্যগত শাব্দিক অবস্থান পদ্ধতির উপর ভিত্তি করে.
যখন উচ্চ-ভোল্টেজ জেনারেটরটি ত্রুটিযুক্ত তারের মাধ্যমে শোষণ করে, ত্রুটির পয়েন্টে শোষণের দ্বারা উত্পন্ন শব্দটি মাটিতে প্রেরণ করা হয়।একটি অত্যন্ত সংবেদনশীল জোন দ্বারা শব্দ সংকেত ধরা হয়এটিতে একটি অন্তর্নির্মিত চৌম্বকীয় ক্ষেত্র ইন্ডাকশন কয়েল রয়েছে যা বাস্তব সময়ে চৌম্বকীয় ক্ষেত্রের সংকেত গ্রহণ করে।প্রিন্সিপল ব্যবহার করে যে চৌম্বকীয় ক্ষেত্রের প্রসারণের গতি শব্দ গতির চেয়ে অনেক বেশি, এটি বৈদ্যুতিন চৌম্বকীয় এবং শব্দ সংকেতগুলির মধ্যে সময়ের পার্থক্য সনাক্ত করে ত্রুটি পয়েন্টের দূরত্ব নির্ধারণ করে।ক্ষুদ্রতম শাব্দ-চৌম্বকীয় সময় পার্থক্যের সাথে বিন্দু পাওয়া যায়; ত্রুটির সঠিক অবস্থান এই পয়েন্টের নীচে।
ঐতিহ্যবাহী শাব্দ ত্রুটি অবস্থান যন্ত্রগুলি সাধারণত ত্রুটি পয়েন্টে স্রাব শব্দটি আলাদা করার জন্য কেবল হেডফোন বা মিটার পয়েন্টারের চলাচলের উপর নির্ভর করে।কারণ নির্গমন শব্দ ক্ষণস্থায়ী এবং পরিবেষ্টিত গোলমাল থেকে আলাদা করা যায় না, এটি প্রায়শই কম অভিজ্ঞ অপারেটরদের জন্য উল্লেখযোগ্য চ্যালেঞ্জ উপস্থাপন করে। অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি কার্যকরভাবে এই সমস্যাগুলি এড়ায়।
অপারেশন ইন্টারফেস ও সেটিংসযন্ত্রটি দুটি অপারেশন মোড সরবরাহ করেঃ টাচ স্ক্রিন অপারেশন এবং এক বোতাম অপারেশন।ব্যবহারকারীর ইন্টারফেসে একটি তরঙ্গরূপ প্রদর্শন এলাকা (শব্দ তরঙ্গরূপ এবং চৌম্বকীয় ক্ষেত্র তরঙ্গরূপ) এবং একটি পরামিতি সমন্বয় এলাকা রয়েছে.
সাউন্ড চ্যানেল ফিল্টারের একটি ডিফল্ট ব্যান্ডউইথ 100 Hz1600 Hz। বিভিন্ন সাইটের জন্য উপযুক্ত ফিল্টার পরামিতি নির্বাচন করা যেতে পারে ত্রুটি পয়েন্ট কাছাকাছি কঠিন পৃষ্ঠতল উপর উচ্চ পাস ফিল্টার উচ্চ ফ্রিকোয়েন্সি প্রভাব-বিসর্জন শব্দ সেরা সংরক্ষণ, যখন আরও দূরে বা অবাধ মাটি বা বালিতে নিম্ন-পাস ফিল্টার উপযুক্ত। ব্যান্ডপাস ফিল্টারিং দুটি মধ্যে একটি বাণিজ্য অফ।
নোটঃযখন সংগ্রহ করা চারটি ডেটা সেট পরপর তিনবার 30 এমএস এর নিচে থাকে, তখন ইলেক্ট্রোম্যাগনেটিক সিগন্যালের পাশে আইকনটি প্রদর্শিত হয়, যা নির্দেশ করে যে ফল্ট পয়েন্টটি নিকটবর্তী।
নির্দিষ্টকরণের জন্য একটি উচ্চ-ভোল্টেজ ইমপ্লান্স সিগন্যাল জেনারেটরের প্রয়োজন যা পর্যায়ক্রমিক স্রাবের অবস্থায় কাজ করে।ওয়্যারিং পদ্ধতির মধ্যে রয়েছে ফেজ-ওয়্যার-টু-ব্যাঞ্চার্ড পদ্ধতি (ফেস-টু-গ্রাউন্ড প্রধান নিরোধক ক্ষতি হলে পছন্দসই), যেহেতু স্রাব-শব্দ হ্রাস কম), ফেজ-টু-ফেজ পদ্ধতি (পৃথিবী ছাড়াই একটি সহজ ফেজ-টু-ফেজ ত্রুটির জন্য) এবং সহজ ওপেন সার্কিট ত্রুটির জন্য তারের পদ্ধতি।
পয়েন্টিং এলাকা নির্বাচন করানির্দিষ্ট করার আগে, প্রথমে তারের রুটটি স্পষ্টভাবে নির্ধারণ করা উচিত; যদি অঙ্কনগুলি অসম্পূর্ণ হয় তবে রুট অনুসন্ধান করা উচিত এবং রুটটি চিহ্নিত করা উচিত।দূরত্ব পরিমাপের ফলাফলের উপর ভিত্তি করে এবং তারের মাথার রিল মার্জিন এবং ভূখণ্ড বিবেচনা করে, ত্রুটির অবস্থান মোটামুটিভাবে নির্ধারিত হয়, সাধারণত মোটামুটি দূরত্ব-মাপ মান থেকে ± 50 মিটারের মধ্যে।ত্রুটি পয়েন্ট ছিদ্র করা হয় এবং উচ্চ ভোল্টেজ পালস জেনারেটরের নিষ্কাশন চক্র 3 ¢ 5 সেকেন্ডের মধ্যে নিশ্চিত করার পরে, নির্বাচিত এলাকার মধ্যে তারের উপরে সরাসরি শুরু হয়।
পদক্ষেপগুলি নির্দিষ্ট করাজোনটি একত্রিত করুন এবং এটিকে সেন্সর পোর্টে সংযুক্ত করুন, এবং ইয়ারফোনটি ইয়ারফোন পোর্টে সংযুক্ত করুন। নির্বাচিত এলাকায়, সেন্সরটি সরাসরি তারের উপরে মাটিতে সমতল করুন,ক্যাবল স্থাপনের দিক নির্দেশ করে, এবং ইয়ারফোন দিয়ে শোনার সময় তরঙ্গের আকার পর্যবেক্ষণ করুন। একটি প্রস্তাবিত শুরু সেটিং হল নিম্ন থ্রেশহোল্ড, উচ্চ লাভ এবং উচ্চ ভলিউম।যখন শব্দ এবং শব্দ / চৌম্বকীয় তরঙ্গরূপ শোনা এবং দেখা হয়, সেন্সর জোন্ডটি প্রতি ১/২ মিটারে সরিয়ে নিন এবং প্রতিটি পয়েন্টে কমপক্ষে দুইটি স্রাব চক্রের জন্য শুনুন।যতক্ষণ না কোন শব্দ শোনা না যায় এবং কোন তরঙ্গের আকৃতি আবার দেখা না যায় এবং সময়ের পার্থক্য বড় থেকে ছোট এবং ফিরে বড় থেকে পরিবর্তিত হয় ততক্ষণ চালিয়ে যান; তারপর পুনরায় স্থানান্তর করতে যান। স্থানান্তর করার সময়, একটি উচ্চতর থ্রেশহোল্ড, কম লাভ এবং কম ভলিউম ব্যবহার করুন,এবং যেখানে শব্দ এবং তরঙ্গের আকৃতি তাদের সর্বোচ্চ বিন্দু খুঁজে যেখানে সময় পার্থক্য তার সর্বনিম্ন বিন্দু সঙ্গে একসাথে.
সতর্কতা এবং সাধারণ ত্রুটিএক্সএইচডিডি৫০৩সি+ একটিরুটিন ক্যাবল রক্ষণাবেক্ষণ কাজের জন্য স্বনিয়মিত, ডিজিটাল পয়েন্টিং যন্ত্র যেখানে ব্যবহারের সহজতা এবং পুনরাবৃত্তিযোগ্যতা গুরুত্বপূর্ণ. স্বয়ংক্রিয় শব্দ বৃদ্ধি / ট্রিগার সমন্বয় এবং একটি স্পষ্ট কাছাকাছি-ফাল্ট-পয়েন্ট প্রম্পট সঙ্গে,এটি মিশ্র অভিজ্ঞতার দলগুলির জন্য তৈরি করা হয়েছে যারা চান যে যন্ত্রটি নিজেরাই সাইটের সাথে খাপ খাইয়ে নিতে পারে যাতে কম অভিজ্ঞ অপারেটর এখনও আত্মবিশ্বাসী কল করতে পারে, এবং একজন অভিজ্ঞ অপারেটর উচ্চ ফ্রিকোয়েন্সি, দৈনন্দিন কাজগুলিতে দ্রুত কাজ করতে পারে।
প্রশ্ন ১। এক্সএইচডিডি৫০৩সি+ কি করে?
এটি একটি ক্যাবল ত্রুটি পয়েন্টার যা ক্যাবল ত্রুটির নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং বৈদ্যুতিন চৌম্বকীয় অনুপ্রবেশের শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন নীতি ব্যবহার করে।প্রোব কম্পন সংগ্রহ করে, ত্রুটির ফ্ল্যাশওভার স্রাব দ্বারা সৃষ্ট শব্দ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গ এবং প্রধান ইউনিট বুদ্ধিমানভাবে ত্রুটির তরঙ্গরূপ এবং শব্দ প্রক্রিয়া করে এবং প্রদর্শন করে,তাই পরীক্ষক শ্রবণ এবং দৃষ্টি দ্বারা ত্রুটি চিহ্নিত করতে পারেন.
প্রশ্ন ২। কোন ত্রুটি এবং তারের জন্য এটি উপযুক্ত?
এটি বিভিন্ন ভোল্টেজ স্তরের পাওয়ার ক্যাবল, কোএক্সিয়াল ক্যাবল এবং নিম্ন ভোল্টেজ ক্যাবলগুলিতে কম প্রতিরোধ, শর্ট সার্কিট, ওপেন সার্কিট এবং ব্রেকড সার্কিট ত্রুটির সনাক্তকরণের জন্য উপযুক্ত,ক্রস-সেকশন এবং মিডিয়া, পাশাপাশি ফুটো এবং ফ্ল্যাশওভার উচ্চ প্রতিরোধের ত্রুটি।
প্রশ্ন ৩। দৈনন্দিন ব্যবহারে এটিকে কী আলাদা করে তোলে?
এটি স্বয়ংক্রিয়ভাবে শাব্দ-চৌম্বক সময় পার্থক্য গণনা করে, স্বয়ংক্রিয় এবং ম্যানুয়াল শব্দ বৃদ্ধি / ট্রিগার সমন্বয় প্রস্তাব,এবং একটি পথ বিচ্যুতি ইঙ্গিত প্লাস একটি কাছাকাছি-ভুল-পয়েন্ট প্রম্পট প্রদান করে, এটি অপারেটরদের দ্রুত বিষয়টি নিশ্চিত করতে সাহায্য করে, এমনকি সাইটটি গোলমালের সময়ও।
প্রশ্ন ৪। কোন সঠিকতা এবং কাজের অবস্থার আশা করা যায়?
সনাক্তকরণের নির্ভুলতা অবস্থান নির্ধারণের জন্য ≤ ০.১ মিটার এবং পথের জন্য ≤ ০.৫ মিটার, সনাক্তকরণের পরিসীমা ০.০০.৯৯.৯৯ এমএস। এটি ৪ × ৩.৭ ভি ৩২০০ এএইচ ১৮৬৫০ ব্যাটারি সেল দিয়ে ৮ ঘণ্টার বেশি স্ট্যান্ডবাইতে চলে।-২৫ ডিগ্রি সেলসিয়াস থেকে ৬৫ ডিগ্রি সেলসিয়াস এবং আপেক্ষিক আর্দ্রতা ≤ ৯০%এবং সেন্সরগুলো আইপি৬৫ পর্যন্ত জলরোধী।
প্রশ্ন ৫। কী কী উল্লেখ করা উচিত এবং এর মধ্যে কী অন্তর্ভুক্ত?

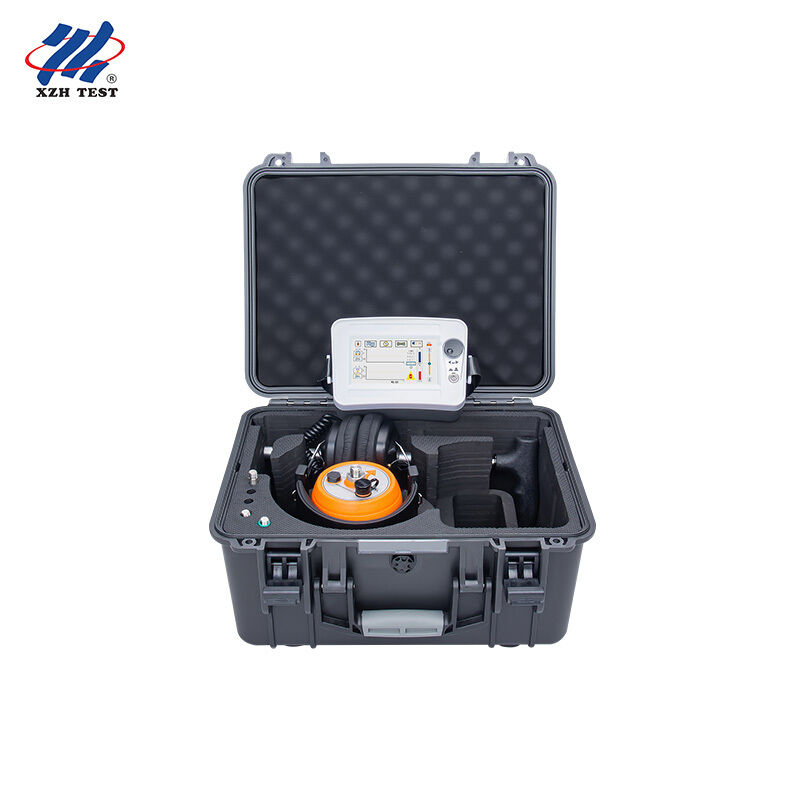

ব্যাটারি লেভেল ২০% এর নিচে থাকলে যন্ত্রটি চার্জ করুন (সম্পূর্ণ চার্জের জন্য প্রায় ৪ ঘন্টা); প্রোব বা যন্ত্রটি বিচ্ছিন্ন করবেন না; কেবলমাত্র একটি অর্ধ-শুষ্ক পোঁদ মুক্ত কাপড় দিয়ে LCD পরিষ্কার করুন;এবং সরাসরি তারের শরীরের উপর সেন্সর স্থাপন করবেন না. প্যাকেজে ক্যাবল ত্রুটি locator, হেডফোন, জোন (সংযোগ রড সঙ্গে, বেস, গ্রাউন্ড পিন, জোন সংযোগকারী এবং ডিস্ক সংযোগকারী), 7-কোর shielded সংকেত ক্যাবল অন্তর্ভুক্ত,চার্জার এবং একটি মাল্টি ফাংশন চাবি, এক বছরের ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত সেবা দিয়ে
