কেবল ফল্ট পিনপয়েন্টার | অ্যাকোস্টিক ম্যাগনেটিক সিঙ্ক্রোনাইজেশন ৫-ইঞ্চি টাচস্ক্রিন পিনপয়েন্টিং ইন্সট্রুমেন্ট | XHDD503B

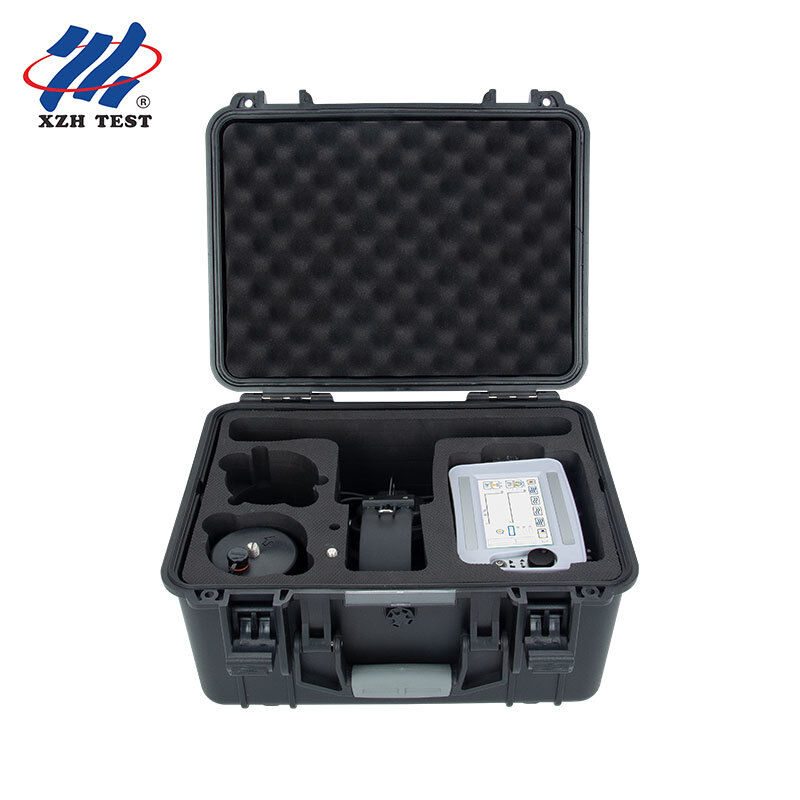

XHDD503B কেবল ফল্ট পিনপয়েন্টার পাওয়ার কেবল ফল্ট পয়েন্ট নির্ধারণের জন্য অ্যাকোস্টিক এবং ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। ইলেকট্রনিক ফ্ল্যাশওভার ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা তৈরি হয়, সংশ্লিষ্ট প্রোব দ্বারা তোলা এবং পরিবর্ধিত হয় এবং শ্রবণ ও চাক্ষুষ বিচারের মাধ্যমে ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণ করা হয়। এটি রুক্ষ পরিমাপ সীমার মধ্যে কেবল ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণ করে এবং অ্যাকোস্টিক ও ম্যাগনেটিক টাইম ডিফারেন্স সংগ্রহ করে, পজিশনিং প্রযুক্তি এবং পাথ-সহায়ক টেস্টিং একত্রিত করে, কার্যকর এবং সঠিক কেবল ফল্ট লোকেশনের জন্য একাধিক টেস্টিং মোড এবং সমৃদ্ধ, বৈচিত্র্যময় প্রম্পট তথ্য সরবরাহ করে।

এই পিনপয়েন্টিং যন্ত্রটি পাওয়ার কেবল, হাই-ফ্রিকোয়েন্সি কোএক্সিয়াল কেবল, স্ট্রিট লাইট কেবল এবং বিভিন্ন উপাদান, ক্রস-সেকশন এবং মিডিয়ার ভূগর্ভস্থ তারের লো-রেজিস্ট্যান্স, শর্ট-সার্কিট, ওপেন-সার্কিট এবং ডিসকানেকশন ফল্ট, সেইসাথে হাই-রেজিস্ট্যান্স লিকেজ এবং হাই-রেজিস্ট্যান্স ফ্ল্যাশওভার ফল্টের জন্য উপযুক্ত।

ডিভাইসটি ঐতিহ্যবাহী অ্যাকোস্টিক পিনপয়েন্টিং পদ্ধতির উপর ভিত্তি করে, যেখানে ইলেক্ট্রোম্যাগনেটিক সিগন্যালের সনাক্তকরণ এবং প্রয়োগ যুক্ত করা হয়েছে, অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে ফল্ট লোকেশন সঠিকভাবে নির্ধারণ করে।

যখন হাই-ভোল্টেজ জেনারেটর ফল্টি কেবলটিতে ইমপ্যাক্ট ডিসচার্জ করে, তখন ফল্ট পয়েন্টে ডিসচার্জ থেকে উৎপন্ন শব্দ মাটিতে সঞ্চারিত হয়। শব্দ সংকেতটি একটি অত্যন্ত সংবেদনশীল প্রোব দ্বারা তোলা হয়; পরিবর্ধনের পরে, হেডফোনের মাধ্যমে একটি "পপ" শব্দ শোনা যায়। বিল্ট-ইন প্রোব রিয়েল-টাইমে ম্যাগনেটিক ফিল্ড সিগন্যাল গ্রহণ করে এবং শব্দ তরঙ্গের চেয়ে ম্যাগনেটিক ফিল্ড অনেক দ্রুত প্রচার করে এই নীতি ব্যবহার করে, ইলেক্ট্রোম্যাগনেটিক সিগন্যাল এবং শব্দ সংকেতের মধ্যে সময়ের পার্থক্য সনাক্ত করে ফল্ট পয়েন্টের দূরত্ব নির্ধারণ করে। সেন্সর পজিশনটি অ্যাকোস্টিক-ম্যাগনেটিক টাইম ডিফারেন্সের ক্ষুদ্রতম পয়েন্ট খুঁজে বের করার জন্য সরানো হয়, এবং সঠিক ফল্ট লোকেশন এর নিচে থাকে।

ঐতিহ্যবাহী অ্যাকোস্টিক পিনপয়েন্টিং যন্ত্রগুলি সাধারণত কেবল ইয়ারফোন দিয়ে পর্যবেক্ষণ করে, অথবা ফল্ট পয়েন্টে ডিসচার্জ শব্দ সনাক্ত করার জন্য মিটার-পয়েন্টার সুইংয়ের উপর নির্ভর করে। যেহেতু ডিসচার্জ শব্দ তাৎক্ষণিকভাবে অদৃশ্য হয়ে যায় এবং পরিবেষ্টিত শব্দের থেকে খুব বেশি পার্থক্য থাকে না, তাই এটি কম অভিজ্ঞ অপারেটরদের জন্য প্রায়শই অনেক অসুবিধা সৃষ্টি করে। অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি কার্যকরভাবে এই সমস্যাগুলি এড়িয়ে যায়।

যন্ত্রের পিনপয়েন্টিং মোড হল অ্যাকোস্টিক এবং ম্যাগনেটিক মোড: এটি স্বয়ংক্রিয়ভাবে সাউন্ড এবং ম্যাগনেটিক ফিল্ড সিগন্যাল ওয়েভফর্ম প্রদর্শন করে এবং স্বয়ংক্রিয়ভাবে অ্যাকোস্টিক এবং ম্যাগনেটিক সিগন্যালের টাইম ডিফারেন্স গণনা করে। এটি টাচ স্ক্রিন বা ওয়ান-বাটন অ্যাডজাস্টমেন্ট কন্ট্রোল দ্বারা পরিচালিত হয়। অপারেশন ইন্টারফেসে একটি ওয়েভফর্ম ডিসপ্লে এলাকা এবং একটি প্যারামিটার অ্যাডজাস্টমেন্ট এলাকা অন্তর্ভুক্ত রয়েছে।

সাউন্ড চ্যানেলের ফিল্টারের একটি ফ্যাক্টরি ডিফল্ট ব্যান্ডউইথ রয়েছে ১০০ Hz–১৬০০ Hz। বিভিন্ন সাইটের জন্য উপযুক্ত ফিল্টার প্যারামিটার নির্বাচন করা যেতে পারে — উদাহরণস্বরূপ, শক্ত মাটির আবরণের উপর (যেমন সিমেন্ট এবং পাথরের স্ল্যাবের নিচে) হাই-ফ্রিকোয়েন্সি উপাদানগুলি প্রভাবশালী হয়, যখন সৈকত বা মাটির আবরণের উপর লো-ফ্রিকোয়েন্সি উপাদানগুলি প্রভাবশালী হয়।

অ্যাকোস্টিক এবং ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পিনপয়েন্টিংয়ের জন্য একটি হাই-ভোল্টেজ ইমপ্যাক্ট সিগন্যাল জেনারেটরের পর্যায়ক্রমিক ডিসচার্জ অবস্থায় কাজ করার প্রয়োজন হয়। ওয়্যারিং পদ্ধতিগুলির মধ্যে রয়েছে ফেজ-টু-আর্মর্ড পদ্ধতি (ফেজ-টু-গ্রাউন্ড ইনসুলেশন ড্যামেজ হলে পছন্দের, কারণ ডিসচার্জ-সাউন্ড অ্যাটেনুয়েশন কম), ফেজ-টু-ফেজ পদ্ধতি (গ্রাউন্ডিং ছাড়াই একটি সাধারণ ফেজ-টু-ফেজ ফল্টের জন্য), এবং একটি সাধারণ ডিসকানেকশন ফল্টের জন্য ওয়্যারিং পদ্ধতি।

পিনপয়েন্টিংয়ের আগে, কেবল পাথটি প্রথমে স্পষ্টভাবে সংজ্ঞায়িত করা উচিত; যদি ড্রয়িং ডেটা অসম্পূর্ণ হয়, তবে পাথটি সনাক্ত এবং চিহ্নিত করা উচিত। দূরত্ব-পরিমাপের ফলাফল অনুসারে এবং কেবল-হেড রিল মার্জিন এবং ভূখণ্ড বিবেচনা করে, ফল্ট পয়েন্টের অবস্থান মোটামুটিভাবে নির্ধারিত হয়, সাধারণত (রুক্ষ দূরত্ব-পরিমাপ মান ± ৫০ মি) এর মধ্যে। ফল্ট পয়েন্টটি প্রবেশ করেছে এবং হাই-ভোল্টেজ পালস জেনারেটরের ডিসচার্জ চক্র ৩–৫ সেকেন্ড তা নিশ্চিত করার পরে, নির্বাচিত এলাকায় কেবলটির ঠিক উপরে সরাসরি পিনপয়েন্টিং শুরু করুন।

পিনপয়েন্টিং প্রোব সেন্সরটি সেন্সর সকেটে এবং ইয়ারফোনটি ইয়ারফোন সকেটে সংযোগ করুন। নির্বাচিত এলাকায়, কেবলটির ঠিক উপরে মাটিতে সেন্সরটি সমতলভাবে রাখুন, কেবল লেয়িংয়ের দিকে নির্দেশ করুন, অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন মোড নির্বাচন করুন এবং ইয়ারফোন দিয়ে শোনার সময় ওয়েভফর্ম পর্যবেক্ষণ করুন। একটি প্রস্তাবিত শুরুর নীতি হল লো থ্রেশহোল্ড, লার্জ গেইন এবং হাই ভলিউম। যখন সাউন্ড এবং সাউন্ড / ম্যাগনেটিক ওয়েভফর্ম শোনা এবং দেখা যায়, তখন প্রতি ১–২ মিটার সেন্সর প্রোব সরান এবং প্রতিটি পয়েন্টে একাধিক ডিসচার্জ চক্র পর্যবেক্ষণ করুন। শব্দ এবং ওয়েভফর্ম আর শোনা বা দেখা না যাওয়া পর্যন্ত এবং সময়ের পার্থক্য বড় থেকে ছোট এবং আবার বড় হওয়া পর্যন্ত এগিয়ে যেতে থাকুন; তারপর ফিরে যান পুনরায় পজিশন করার জন্য। পুনরায় পজিশন করার সময়, থ্রেশহোল্ড বাড়ান, গেইন কমান এবং ভলিউম কমান, এবং সেই পয়েন্টটি খুঁজুন যেখানে সাউন্ড এবং ওয়েভফর্ম একসাথে সবচেয়ে বড় এবং যেখানে সময়ের পার্থক্য সবচেয়ে কম — দুটির ওভারল্যাপ হল ফল্ট পয়েন্ট।
