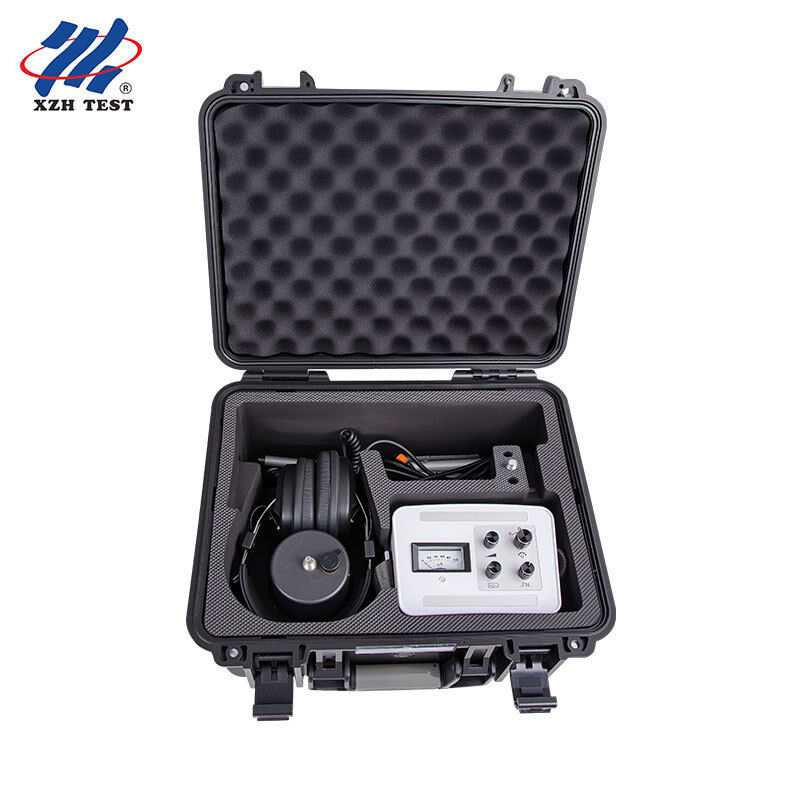

কেবল ফল্ট পিনপয়েন্টার | অ্যানালগ মিটার অ্যাকোস্টিক ম্যাগনেটিক সিঙ্ক্রোনাইজেশন আন্ডারগ্রাউন্ড লোকেটার | XHDD503

কেবল ফল্ট পিনপয়েন্টার | অ্যানালগ মিটার অ্যাকোস্টিক ম্যাগনেটিক সিঙ্ক্রোনাইজেশন আন্ডারগ্রাউন্ড লোকেটার | XHDD503

পণ্যের বিবরণ:
উৎপত্তি স্থল: জিয়ান, শানসি, চীন
পরিচিতিমুলক নাম: XZH TEST
সাক্ষ্যদান: CE/ISO
মডেল নম্বার: XHDD503
বিস্তারিত তথ্য
উৎপত্তি স্থল:
জিয়ান, শানসি, চীন
পরিচিতিমুলক নাম:
XZH TEST
সাক্ষ্যদান:
CE/ISO
মডেল নম্বার:
XHDD503
বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
ন্যূনতম চাহিদার পরিমাণ:
1 ইউনিট
মূল্য:
আলোচনাযোগ্য
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজিং
ডেলিভারি সময়:
5-8 কাজের দিন
পরিশোধের শর্ত:
টি/টি
যোগানের ক্ষমতা:
3000 ইউনিট/বছর
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

এক্সএইচডিডি৫০৩ এনালগ ক্যাবল ফল্ট পিনপয়েন্টার ক্যাবল ফল্ট পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং ইলেক্ট্রোম্যাগনেটিক ইনডাকশন নীতি ব্যবহার করে।একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাহায্যে, ফ্ল্যাশওভার স্রাব ত্রুটি বিন্দুতে সঞ্চালিত হয়।ফ্ল্যাশওভার স্রাব দ্বারা উত্পন্ন শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গগুলি পয়েন্টিং যন্ত্রের ডেডিকেটেড প্রোব দ্বারা ধরা হয়, যন্ত্র দ্বারা প্রসারিত এবং প্রক্রিয়াজাত, প্রদর্শিত এবং আউটপুট,এবং অবশেষে ত্রুটি পয়েন্ট সঠিক অবস্থান পরীক্ষক এর শ্রবণ এবং দৃষ্টি দ্বারা বিচার করা হয়, মোটামুটি পরিমাপের পরিসরের মধ্যে"

এই পয়েন্টিং যন্ত্রটি কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার ত্রুটির পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটির জন্য উপযুক্ত,পাওয়ার ক্যাবল, উচ্চ-ফ্রিকোয়েন্সি কোঅক্সিয়াল তারগুলি, স্ট্রিট ল্যাম্প তারগুলি এবং বিভিন্ন উপকরণ, ক্রস-সেকশন এবং মিডিয়াগুলির কবরযুক্ত তারগুলি।

মূল বৈশিষ্ট্য
Synchronously কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং বৈদ্যুতিন চৌম্বকীয় তরঙ্গ যখন ত্রুটি পয়েন্ট discharges উত্পন্ন গ্রহণ
শব্দ এবং চৌম্বকীয় চ্যানেল পৃথকভাবে ডিজাইন করা হয় এবং পৃথকভাবে শক্তি প্রদান, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা প্রদান
অ্যানালগ মিটার ডিজাইন যা সংকেত শক্তি এবং প্রবণতা এক নজরে পরিষ্কার করে
শূন্য স্তরটি নির্বিচারে সামঞ্জস্য করা যেতে পারে, বিভিন্ন শক্তিশালী এবং দুর্বল সাইটের জন্য উপযুক্ত
জলরোধী রেটিং IP65 সহ মাল্টি-লেয়ার ফিজিক্যাল-আইসোলেশন সিগন্যাল সেন্সর
বিল্ট-ইন বড় ক্যাপাসিটি লিথিয়াম ব্যাটারি অতি দীর্ঘ স্ট্যান্ডবাই সময়ের সাথে, এবং একটি দ্রুত চার্জার
ছোট এবং হালকা, সহজ অপারেট, সহজ ইন্টারফেস সঙ্গে
প্রযুক্তিগত পরামিতি
পয়েন্ট স্পেসিফিকেশন
বৃহত্তরীকরণ 500,000 বার
পজিশনিং সঠিকতা ০.১ মিটারের নিচে
আউটপুট প্রতিবন্ধকতা ৩৫০ ওএম
কাজের পাওয়ার সাপ্লাই ৪ × ৩.৭ ভোল্ট ৩২০০ এমএএইচ স্ট্যান্ডার্ড ব্যাটারি
স্ট্যাটিক বর্তমান < ১০ এমএ
স্ট্যান্ডবাই সময় ২০ ঘণ্টার বেশি
পরিবেশে তাপমাত্রা -২৫ °সি থেকে ৬৫ °সি; আপেক্ষিক আর্দ্রতা ≤ ৯০%
কার্যকরী নীতি

অ্যাকোস্টিক এবং চৌম্বকীয় ফল্ট লোকেশনের সিঙ্ক্রোনিক পদ্ধতিটি একটি খুব সঠিক এবং অনন্য ফল্ট লোকেশনের পদ্ধতি। এর নীতি traditionalতিহ্যবাহী অ্যাকোস্টিক লোকেশন পদ্ধতির উপর ভিত্তি করে,বৈদ্যুতিন চৌম্বকীয় সংকেত সনাক্তকরণ এবং প্রয়োগের সাথে.

উচ্চ-ভোল্টেজ ইমপ্লান্টের কর্মের অধীনে, ফ্ল্যাশওভার স্রাব তারের ত্রুটি পয়েন্টে ঘটে। যখন ত্রুটি পয়েন্ট স্রাব, যেমন ইকো, কম্পন তরঙ্গ, শব্দ তরঙ্গ,বৈদ্যুতিন চৌম্বকীয় তরঙ্গ, ইনফ্রারেড তরঙ্গ এবং তাত্ক্ষণিক শর্ট সার্কিট উত্পাদিত হয়। ক্যাবল ত্রুটি পরীক্ষক ত্রুটি পয়েন্টে ফ্ল্যাশওভার স্রাব সনাক্ত করেঃইকো এবং তাত্ক্ষণিক শর্ট সার্কিট ঘটনা ত্রুটি পয়েন্ট মোটামুটি পরিমাপ সম্পূর্ণ করতে ব্যবহার করা যেতে পারে, যখন পয়েন্টিং যন্ত্রটি ত্রুটি পয়েন্টের সঠিক অবস্থান সম্পূর্ণ করতে ফ্ল্যাশওভার ডিসচার্জের দ্বারা উত্পন্ন কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গ ব্যবহার করে।

যন্ত্রটি পৃথক পাওয়ার সাপ্লাই সহ অ্যাকোস্টিক এবং চৌম্বকীয় চ্যানেলগুলির একটি স্বাধীন নকশা ব্যবহার করে,যা বিরোধী হস্তক্ষেপ ক্ষমতা ব্যাপকভাবে উন্নত করে এবং এটি বিভিন্ন ত্রুটি সাইটের জন্য উপযুক্ত করে তোলে. বড় বড় প্রসারণ এবং উচ্চ সংবেদনশীলতার কারণে, এটি গভীরতর ত্রুটি পয়েন্টগুলি সনাক্ত করার জন্য বিশেষভাবে উপযুক্ত; এর বাণিজ্যটি হ'ল ব্যাকগ্রাউন্ড গোলমাল তুলনামূলকভাবে বড়।

ব্যবহারের সারসংক্ষেপ উচ্চ-ভোল্টেজ জেনারেটরের সাথে তারের সংযোগ

অ্যাকোস্টিক এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পয়েন্টিংয়ের জন্য একটি উচ্চ-ভোল্টেজ ইমপ্যাক্ট সিগন্যাল জেনারেটর প্রয়োজন যা পর্যায়ক্রমিক স্রাবের অবস্থায় কাজ করে।ওয়্যারিং পদ্ধতিগুলির মধ্যে ফেজ-টু-বার্নিং পদ্ধতি অন্তর্ভুক্ত রয়েছে (ফেজ-টু-গ্রাউন্ড আইসোলেশন ক্ষতির সময় পছন্দসই), কারণ স্রাব-শব্দ হ্রাস ছোট), ফেজ-টু-ফেজ পদ্ধতি (একটি সহজ ফেজ-টু-ফেজ ত্রুটির জন্য সমন্বিত গ্রাউন্ডিং ছাড়াই) এবং সহজ সংযোগ বিচ্ছিন্ন ত্রুটির জন্য তারের পদ্ধতি।

পয়েন্টিং এলাকা নির্বাচন করা

নির্দিষ্ট করার আগে, প্রথমে তারের পথ পরিষ্কার হওয়া উচিত; যদি অঙ্কন এবং তথ্য অসম্পূর্ণ হয়, পথ সনাক্তকরণ করা উচিত এবং চিহ্নিত করা উচিত।দূরত্ব পরিমাপের ফলাফলের উপর ভিত্তি করে এবং তারের মাথার প্লেটের মার্জিন এবং ভূখণ্ড বিবেচনা করে, ফল্ট পয়েন্টের অবস্থান মোটামুটিভাবে নির্ধারিত হয়, সাধারণত (দূরত্ব পরিমাপের মান ± 50 মিটার) এর মধ্যে।ত্রুটি পয়েন্ট অনুপ্রবেশ নিশ্চিত করার পরে এবং উচ্চ ভোল্টেজ পালস জেনারেটরের নিষ্কাশন চক্র 3 ¢ 5 সেকেন্ড, নির্বাচিত এলাকায় তারের সরাসরি উপরে পয়েন্টিং শুরু।

পদক্ষেপগুলি নির্দিষ্ট করা
1. সমাবেশঃ প্রোব, প্রোব টিপ (যদি প্রয়োজন হয়) এবং সংযোগ রড একত্রিত করুন
2. ওয়্যারিংঃ প্রথমে ইনপুট চ্যানেলে অডিও তারের সন্নিবেশ করান এবং প্রোব সংযোগ, তারপর আউটপুট চ্যানেলে ইয়ারফোন সন্নিবেশ করান
3. "ওয়ার্কিং মোড" বোতামটি "পিনপয়েন্টিং" অবস্থানে সেট করুন
4. "স্তর সমন্বয়" বোতামটি সামঞ্জস্য করুন যাতে মিটারের সুই কার্যকরভাবে oscillates
5. "ভলিউম সমন্বয়" বোতামটি সামঞ্জস্য করুন যাতে ইয়ারফোনের শব্দটি অপারেটরের জন্য পর্যবেক্ষণের জন্য উপযুক্ত হয়
6. সমন্বয় পরে এবং ত্রুটি পয়েন্ট penetrates নিশ্চিত করার সময় ফ্ল্যাশওভার স্রাব ঠিকভাবে "কেবল উপরে, রুক্ষ পরিমাপ পরিসীমা মধ্যে"

পুরো প্রক্রিয়া সময়, সরাসরি তারের উপরে এবং মোটামুটি পরিমাপ পরিসীমা মধ্যে জরিপ রাখা। ভলিউম সমন্বয় এবং স্তর সমন্বয় অপরিবর্তিত সঙ্গে,যখন A1 পয়েন্ট থেকে A2 পয়েন্টে সিগন্যাল শক্তি ধীরে ধীরে দুর্বল হয়, যেখানে ইয়ারফোনের শব্দ সবচেয়ে বেশি এবং মিটার সুইং সবচেয়ে শক্তিশালী এবং শব্দটির সাথে সিঙ্ক্রোনাইজড হয় সেখানে বিন্দু বি ত্রুটি পয়েন্ট।

সতর্কতা এবং সাধারণ ত্রুটি
যন্ত্রটি ব্যবহার করার পর, যন্ত্রটি বন্ধ করতে "ওয়ার্কিং মোড" বোতামটি "O" এ ঘুরিয়ে দিন।
যখন ব্যাটারি ভোল্টেজ অপর্যাপ্ত হয় তখন সংবেদনশীলতা কমে যায় এবং ব্যাটারিটি অবিলম্বে চার্জ করা উচিত।যন্ত্র থেকে ব্যাটারি সরান এবং এটি একটি এসি 220 ভি সকেট মধ্যে প্লাগ করা ডেডিকেটেড চার্জার দিয়ে চার্জ* লাল আলো মানে চার্জিং এবং সবুজ আলো মানে চার্জিং সম্পূর্ণ। একটি নিষ্কাশিত ব্যাটারি সম্পূর্ণ চার্জ করতে প্রায় 4 ঘন্টা সময় লাগে।
প্রোব একটি সংবেদনশীল উপাদান এবং এটিকে বিচ্ছিন্ন করা যাবে না।
যদি যন্ত্রটি ব্যর্থ হয়, তাহলে এটি মেরামত করার জন্য মূল কারখানায় পাঠান; ইচ্ছা করলে এটিকে বিচ্ছিন্ন করবেন না।
ক্ষয়কারী দ্রাবক (যেমন রাসায়নিক দ্রাবক বা অ্যালকোহল) দিয়ে ডিসপ্লে মুছবেন না; উষ্ণ পানিতে ভিজানো একটি অর্ধ-শুষ্ক, ফাইবার মুক্ত কাপড় ব্যবহার করুন এবং তারপরে একটি শুকনো মাইক্রোফাইবার কাপড় ব্যবহার করুন।
অবস্থান নির্ধারণের জন্য সেন্সরটি ক্যাবল বডিতে স্থাপন করবেন না, কারণ ক্যাবলের যে কোনও অবস্থানে শোনা একটি মৃদু পপিং শব্দটি বৈদ্যুতিক স্ট্রেস কম্পন এবং অবস্থান নির্ধারণের জন্য ব্যবহার করা যাবে না।
যদি পয়েন্টারটি সোয়াইং না করে / চৌম্বকীয় ক্ষেত্রের সংকেত পরীক্ষা করা যায় না, ব্যাটারি চার্জ, "লেভেল অ্যাডজাস্টমেন্ট" লাভ পরীক্ষা করুন,এবং যন্ত্র এবং জোন্ডের মধ্যে সংযোগকারী তারগুলি নির্ভরযোগ্যভাবে সংযুক্ত রয়েছে.
যদি ইয়ারফোন থেকে কোনও শব্দ না থাকে যখন জোন্ডটি স্থির বা ট্যাপ করা হয়, ব্যাটারি চার্জ, "লেভেল অ্যাডজাস্টমেন্ট" লাভ এবং যন্ত্র এবং জোন্ডের মধ্যে সংযোগকারী তারগুলি পরীক্ষা করুন।

নোটঃযদি মাঝে মাঝে FM রেডিও সিগন্যাল শোনা যায়, তবে এটি ইঙ্গিত দেয় যে যন্ত্রটি স্বাভাবিকভাবে কাজ করছে এবং কাজকে প্রভাবিত করে না;এটি "ফ্রিকোয়েন্সি অ্যাডজাস্টমেন্ট" বোতাম সামঞ্জস্য করে উন্নত করা যেতে পারে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১। এক্সএইচডিডি৫০৩ কী করে?
এটি একটি এনালগ-মিটার ক্যাবল ত্রুটি পয়েন্টার যা একটি ক্যাবল ত্রুটি পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন ব্যবহার করে।একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে এটি ফল্ট এ ফ্ল্যাশওভার স্রাব induces, এবং কম্পন, শব্দ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গগুলি প্রোব দ্বারা ধরা হয় এবং যন্ত্র দ্বারা প্রক্রিয়াজাত করা হয়, যাতে পরীক্ষক শ্রবণ এবং দৃষ্টি দ্বারা সঠিক বিন্দু বিচার করতে পারেন,সরাসরি তারের উপরে, মোটামুটি পরিমাপের পরিসরের মধ্যে.

প্রশ্ন ২। কোন ত্রুটি এবং তারের জন্য এটি উপযুক্ত?
এটি কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্ন ত্রুটির পাশাপাশি উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার ত্রুটির জন্য উপযুক্ত, পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ ক্যাবল,বিভিন্ন উপাদানের রাস্তার ল্যাম্পের তার এবং কবরযুক্ত তার, ক্রস-সেকশন এবং মিডিয়া।

প্রশ্ন ৩। এর বিরোধী হস্তক্ষেপকে কী শক্তিশালী করে তোলে?
শব্দ এবং চৌম্বকীয় চ্যানেল পৃথকভাবে ডিজাইন করা হয় এবং পৃথকভাবে শক্তি সরবরাহ করা হয়, এবং শূন্য স্তরটি নির্বিচারে সামঞ্জস্য করা যেতে পারে।কারণ বড় প্রসারিত এবং উচ্চ সংবেদনশীলতা এটি গভীর ত্রুটি পয়েন্ট সনাক্তকরণের জন্য বিশেষভাবে উপযুক্তযদিও এর ব্যাকগ্রাউন্ডের শব্দ তুলনামূলকভাবে বড়।

প্রশ্ন ৪। কোন সঠিকতা এবং কাজের অবস্থার আশা করা যায়?
পজিশনিং নির্ভুলতা 0.1 মিটারেরও কম, 500,000 বারের বৃহত্তরীকরণ এবং 350 ওএম আউটপুট প্রতিবন্ধকতার সাথে। এটি 4 × 3 এ চলে।৭ ভোল্ট ৩২০০ এমএএইচ স্ট্যান্ডার্ড ব্যাটারি ১০ এমএ এর নিচে স্ট্যাটিক কারেন্ট এবং ২০ ঘণ্টার বেশি স্ট্যান্ডবাই, -২৫ ডিগ্রি সেলসিয়াস থেকে ৬৫ ডিগ্রি সেলসিয়াস এবং আপেক্ষিক আর্দ্রতা ≤ ৯০%, এবং সেন্সরটি আইপি৬৫ পর্যন্ত জলরোধী।

প্রশ্ন ৫। কী কী উল্লেখ করা উচিত এবং এর মধ্যে কী অন্তর্ভুক্ত?
কাজ শেষ হলে "O" মোডে বোতামটি ঘুরিয়ে দিন; যখন ভোল্টেজ অপর্যাপ্ত হয় তখন ব্যাটারিটি চার্জ করুন (নির্দিষ্ট চার্জার দিয়ে এটি যন্ত্রের বাইরে চার্জ করুন; সম্পূর্ণ চার্জের জন্য প্রায় 4 ঘন্টা);প্রোব বা যন্ত্র বিচ্ছিন্ন করবেন না; এবং তারের শরীরের উপর সেন্সর স্থাপন করবেন না. প্যাকেজ তারের ত্রুটি পয়েন্টার, হেডফোন, জোন, অডিও লাইন এবং চার্জার অন্তর্ভুক্ত,এক বছরের বিনামূল্যে ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত পরিষেবা সহ
