বর্ণনা
এই কেবল ফল্ট লোকেটার পাওয়ার ক্যাবলের অবস্থা এবং ফল্ট দূরত্ব পরিমাপ ও বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র। কেবল গতি পরিমাপ, তারের দৈর্ঘ্য পরীক্ষা, তারের ফল্ট দূরত্ব পরীক্ষা।
প্রযুক্তিগত বৈশিষ্ট্য
|
নমুনা ফ্রিকোয়েন্সি
|
৮০মেগাহার্টজ
|
|
নিম্ন ভোল্টেজ পালস বিস্তার
|
১০০V±১৫%
|
|
পরিসীমা
|
≥৬৫কিমি
|
|
পরীক্ষার সীমাe
|
300m/১কিলোমিটার/৫কিলোমিটার/২৫কিমি/৬৫কিমি
|
|
পালস প্রস্থ
|
০.১২৫uS/০.৫০uS/২.৫০uS/৭.২৫uS/১০.০uS
|
|
ন্যূনতম রেজোলিউশন
|
০.১মি
|
|
পরীক্ষার অন্ধ এলাকা
|
≤২০মি
|
|
পরিমাপ ত্রুটি
|
≤±(০.৫%×L+১মি), L হল তারের দৈর্ঘ্য
|
|
বিদ্যুৎ সরবরাহ মোড
|
চার্জিং AC110V～240V, 50Hz/60Hz
|
সিস্টেমে স্বয়ংক্রিয় পরিসীমা ফাংশন আছে
নিম্ন ভোল্টেজ পালস নমুনা ইন্টারফেস
উচ্চ ভোল্টেজ ফ্ল্যাশওভার(ICE) নমুনা ইন্টারফেস

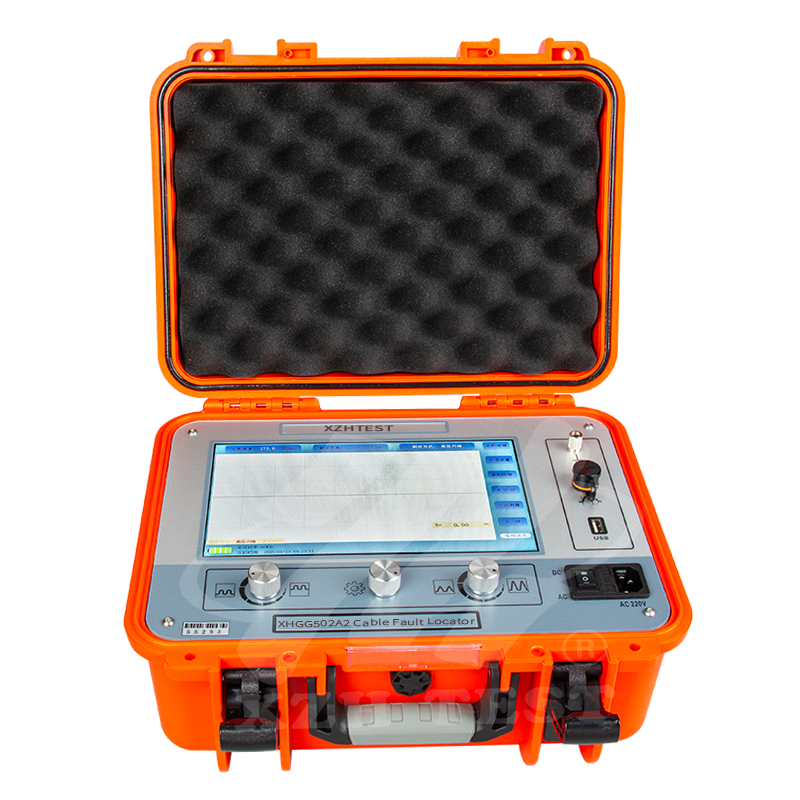

ব্যবহারকারী ইন্টারফেস পরিচিতি
১. ডিসপ্লে: ১০.১-ইঞ্চি ফুল-কালার টিএফটি টাচস্ক্রিন ডিসপ্লে;
২. গ্রাউন্ডিং: সুরক্ষা গ্রাউন্ডিং টার্মিনাল;
৩. সংকেত: নিম্ন-ভোল্টেজ পালস পদ্ধতি পালস সংকেত আউটপুট ইন্টারফেস, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি স্যাম্পলার, এবং মাল্টি-পালস পদ্ধতি কাপলার গ্রহণ সংকেত ইনপুট ইন্টারফেস;
৪. ইউএসবি: ইউএসবি যোগাযোগের মাধ্যমে কম্পিউটারে ওয়েভফর্ম ফাইল আমদানি করুন;
৫. পাওয়ার সকেট: যন্ত্রের অপারেটিং পাওয়ার সাপ্লাই, AC 220V সংযোগ পোর্ট/চার্জিং পোর্ট;
৬. ফিউজ: AC 220V পাওয়ার সাপ্লাই সিস্টেমের জন্য ফিউজ ইনস্টলেশন অবস্থান;
৭. পাওয়ার সুইচ: "I" অবস্থান, সিস্টেমকে পাওয়ার দিতে AC 220V পাওয়ার ব্যবহার করে;
"II" অবস্থান, সিস্টেমকে পাওয়ার দিতে অভ্যন্তরীণ ব্যাটারি ব্যবহার করে; যখন "পাওয়ার সকেট" AC 220V পাওয়ারের সাথে সংযুক্ত থাকে, তখনও ব্যাটারি চার্জ হয়;
"O" অবস্থান, সিস্টেম পাওয়ার বন্ধ করা;
৮. বিস্তার: ওয়েভফর্ম অর্জনের সময়, অর্জিত ওয়েভফর্মের বিস্তার পরিবর্তন করতে বিস্তার নব সামঞ্জস্য করুন;
৯. অপারেশন নব: সিস্টেম ইন্টারফেস অপারেশন নিয়ন্ত্রণের জন্য রোটারি বোতাম, নির্বাচন করতে ঘোরান এবং নিশ্চিত করতে চাপুন;
১০. স্থানচ্যুতি: ওয়েভফর্ম অর্জনের সময়, অর্জিত ওয়েভফর্মের বেসলাইন উচ্চতা পরিবর্তন করতে স্থানচ্যুতি নব সামঞ্জস্য করুন।
