ক্যাবল ত্রুটি পিনপয়েন্টার অ্যাকোস্টিক চৌম্বকীয় সিঙ্ক্রোনাইজেশন 5-ইঞ্চি টাচ এলসিডি আইপি 65 প্রোব এক্সএইচডিডি 503 সি

ক্যাবল ত্রুটি পিনপয়েন্টার অ্যাকোস্টিক চৌম্বকীয় সিঙ্ক্রোনাইজেশন 5-ইঞ্চি টাচ এলসিডি আইপি 65 প্রোব এক্সএইচডিডি 503 সি

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	XZH
সাক্ষ্যদান:	CE, ISO
Model Number:	XHDD503C

বিস্তারিত তথ্য

Place of Origin:

China

পরিচিতিমুলক নাম:

সাক্ষ্যদান:

CE, ISO

Model Number:

XHDD503C

চ্যানেল লাভ:

8 স্তর সামঞ্জস্যযোগ্য।

চৌম্বক চ্যানেল লাভ:

8 স্তর সামঞ্জস্যযোগ্য।

আউটপুট লাভ:

16 স্তর (0~112dB)

আউটপুট প্রতিবন্ধকতা:

পাওয়ার সাপ্লাই:

4*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি।

স্ট্যান্ডবাই টাইম:

8 ঘন্টার বেশি

স্ক্রীন পিক্সেল:

854×480

উজ্জ্বলতা:

800nit সূর্যালোক-পঠনযোগ্য

ট্রান্সমিশন গতি ইউনিট:

N/A (শব্দ-চুম্বকীয় পদ্ধতি)

নির্ভুলতা:

<0.1m (পজিশনিং), <0.5m (পথ)

সাউন্ড ব্যান্ডউইথ:

100~1600Hz (নির্বাচনযোগ্য ফিল্টার)

চৌম্বক কয়েল ব্যান্ডউইথ:

অল-পাস 100~1600Hz (প্রোব ইন্টিগ্রেটেড)

ফিল্টার মোড:

অল-পাস(100-1600Hz), কম(100-300Hz), হাই(160-1600Hz), ব্যান্ড(200-600Hz)

চ্যানেল লাভ:

8 স্তর সামঞ্জস্যযোগ্য

চৌম্বক চ্যানেল লাভ:

8 স্তর সামঞ্জস্যযোগ্য

অবস্থান নির্ভুলতা:

<0.1 মি

পথ নির্ভুলতা:

<0.5 মি

পাওয়ার সাপ্লাই:

4×18650 লিথিয়াম ব্যাটারি

স্ট্যান্ডবাই টাইম:

> 8 ঘন্টা

প্রোব রেটিং:

IP65 জলরোধী

তাপমাত্রা পরিসীমা:

-25 ~ 65 ℃

পর্দা:

5-ইঞ্চি টাচ LCD 854×480

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ক্যাবল ত্রুটি পয়েন্টার শাব্দ চৌম্বকীয়

ভূগর্ভস্থ তারের ত্রুটি সনাক্তকারী IP65

বিএনআর গোলমাল হ্রাস ক্যাবল পরীক্ষক

Trading Information

Minimum Order Quantity:

1unit

মূল্য:

আলোচনাযোগ্য

Packaging Details:

wooden box

Delivery Time:

5-8 work days

Payment Terms:

T/T

Supply Ability:

2000units/year

পণ্যের বর্ণনা

পণ্যের পরিচিতি

XHDD503C কেবল ফল্ট পিনপয়েন্টার হল একটি নির্ভুল অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন যন্ত্র যা ভূগর্ভস্থ পাওয়ার কেবল ফল্টগুলি নির্ভুলভাবে সনাক্ত করার জন্য ডিজাইন করা হয়েছে। এটি একটি উচ্চ-ভোল্টেজ ইম্পালস জেনারেটর দ্বারা ফল্ট পয়েন্টে উৎপন্ন ডিসচার্জ সাউন্ড এবং ইলেক্ট্রোম্যাগনেটিক সিগন্যালগুলি গ্রহণ ও পরিবর্ধন করে, তারপর অ্যাকোস্টিক-ম্যাগনেটিক টাইম ডিফারেন্স গণনা করে অপারেটরদের 0.1 মিটারের কম নির্ভুলতার সাথে সঠিক ফল্ট অবস্থানে গাইড করে।

ঐতিহ্যবাহী অ্যাকোস্টিক-অনলি পিনপয়েন্টারগুলির বিপরীতে যা কেবল অপারেটরের অভিজ্ঞতা এবং শ্রবণের উপর নির্ভর করে, XHDD503C একই সাথে অ্যাকোস্টিক এবং ম্যাগনেটিক ফিল্ড সিগন্যাল উভয়ই ক্যাপচার করে, 5-ইঞ্চি টাচ এলসিডিতে তাদের টাইম ডিফারেন্স দৃশ্যমানভাবে প্রদর্শন করে এবং পরিবেষ্টিত হস্তক্ষেপ ফিল্টার করার জন্য BNR ডিজিটাল নয়েজ রিডাকশন ব্যবহার করে — এমনকি কম অভিজ্ঞ প্রযুক্তিবিদদেরও ফিল্ড কন্ডিশনে দ্রুত এবং নির্ভরযোগ্যভাবে ফল্ট সনাক্ত করতে সক্ষম করে।

XHDD503C Detail Photos

মূল বৈশিষ্ট্য

অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন: ইলেক্ট্রোম্যাগনেটিক এবং অ্যাকোস্টিক সিগন্যালের মধ্যে সময়ের পার্থক্য স্বয়ংক্রিয়ভাবে গণনা করে। সময়ের পার্থক্য যত কম হবে, আপনি ফল্ট পয়েন্টের তত কাছাকাছি থাকবেন — রিয়েল-টাইমে স্ক্রিনে প্রদর্শিত হয়।

0.1 মি পিনপয়েন্ট নির্ভুলতা: পজিশনিং নির্ভুলতা 0.1 মিটারের কম; পাথ সনাক্তকরণ নির্ভুলতা 0.5 মিটারের কম। শিল্প ফিল্ড টেস্ট সরঞ্জামের জন্য DL/T 849.2-2019 এবং GB/T 18268.1 মান পূরণ করে।

5-ইঞ্চি সানলাইট-রিডেবল টাচ এলসিডি (800 নিট): 854×480 রেজোলিউশনের ক্যাপাসিটিভ টাচ স্ক্রিন সরাসরি আউটডোর সূর্যালোকের নিচে স্পষ্টভাবে দৃশ্যমান থাকে। এক-নব বিকল্প অপারেশন সহ স্বজ্ঞাত টাচ ইন্টারফেস।

BNR ডিজিটাল নয়েজ রিডাকশন: মিউট মোড সহ বিল্ট-ইন ব্যাকগ্রাউন্ড নয়েজ রিডাকশন প্রযুক্তি। যখন অপারেটর হ্যান্ডেল ধরে রাখে, তখন দীর্ঘ সময় ব্যবহারের সময় শব্দ ক্ষতি রোধ করার জন্য হোস্ট তাৎক্ষণিকভাবে মিউট সক্রিয় করে।

4টি ফিল্টার মোড: অল-পাস (100–1600Hz), লো-পাস (100–300Hz), হাই-পাস (160–1600Hz), এবং ব্যান্ড-পাস (200–600Hz)। সর্বোত্তম সিগন্যাল স্পষ্টতার জন্য বিভিন্ন মাটির অবস্থার সাথে মানিয়ে নিন — শক্ত পেভমেন্ট থেকে নরম বালি পর্যন্ত।

IP65 জলরোধী প্রোব: মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সেন্সর রেট করা হয়েছে IP65। ভেজা ট্রেঞ্চ, বৃষ্টির অবস্থা এবং ধুলোময় নির্মাণ পরিবেশে নির্ভরযোগ্যভাবে কাজ করে।

পাথ ডেভিয়েশন ইন্ডিকেশন: স্ক্রিনে রিয়েল-টাইম বাম/ডান পাথ গাইডেন্স। যন্ত্রটি দেখায় যে প্রোবটি কেবল পথের বাম দিকে বা ডান দিকে আছে কিনা, অপারেটরদের তাদের হাঁটার পথ দ্রুত সংশোধন করতে সাহায্য করে।

500,000× সিগন্যাল গেইন অ্যামপ্লিফিকেশন: 16-লেভেল আউটপুট গেইন (0–112dB) গভীরভাবে চাপা বা উচ্চ-ইম্পিডেন্স ফল্ট থেকে দুর্বল অ্যাকোস্টিক এবং ম্যাগনেটিক ডিসচার্জ সিগন্যালগুলি কার্যকরভাবে ক্যাপচার করে।

8+ ঘন্টা ব্যাটারি লাইফ: 4×18650 উচ্চ-ক্ষমতার লিথিয়াম ব্যাটারি এবং ডেডিকেটেড ফাস্ট চার্জার দ্বারা চালিত। একটি একক চার্জে সারাদিনের আউটডোর অপারেশন।

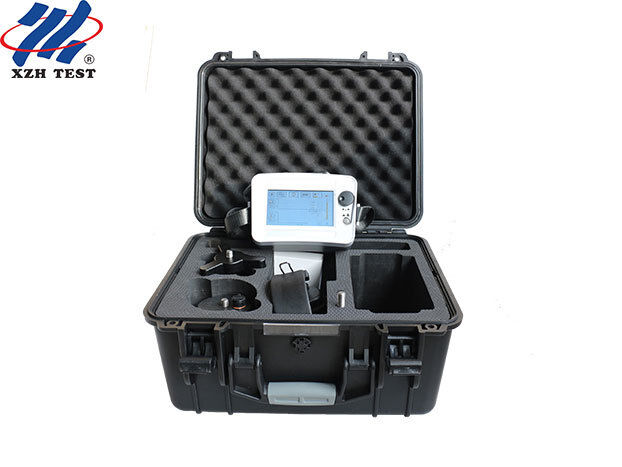

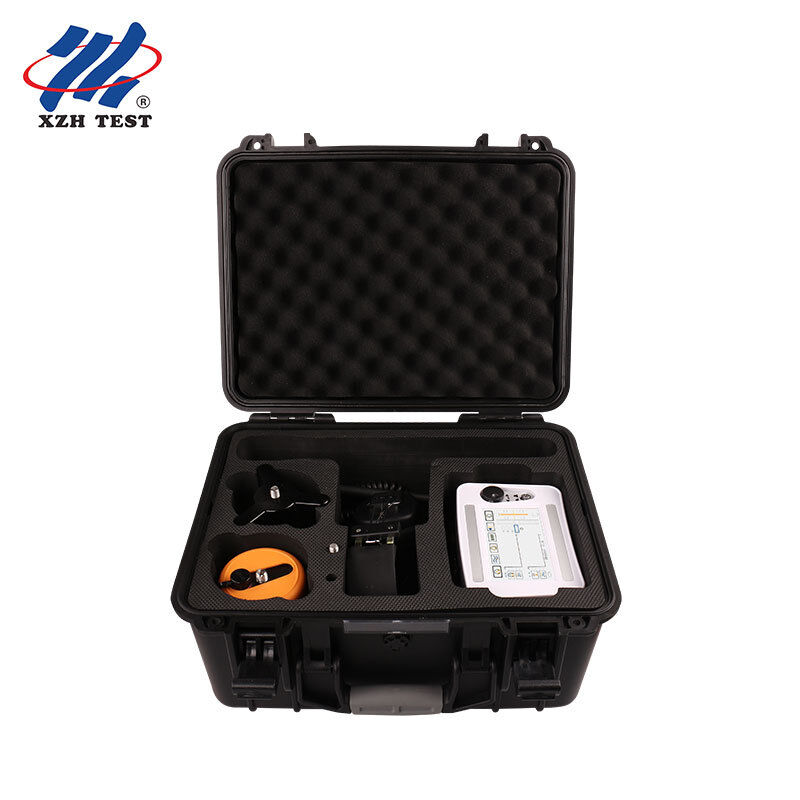

সম্পূর্ণ ফিল্ড কিট: পিনপয়েন্টার হোস্ট, সংযোগ রড এবং ট্রাইপড বেস সহ প্রোব, 7-কোর সিগন্যাল কেবল, নয়েজ-ক্যানসেলিং মনিটরিং হেডসেট, ফাস্ট চার্জার, মাল্টিফাংশনাল রেঞ্চ এবং পোর্টেবল শকপ্রুফ স্টোরেজ কেস অন্তর্ভুক্ত।

প্রযুক্তিগত স্পেসিফিকেশন

অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টার
পজিশনিং নির্ভুলতা	<0.1মি (অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন)
পাথ সনাক্তকরণ নির্ভুলতা	<0.5মি
ডিসপ্লে	5-ইঞ্চি ক্যাপাসিটিভ টাচ এলসিডি, 854×480 পিক্সেল, 800 নিট উজ্জ্বলতা
অপারেশন	টাচ স্ক্রিন + এক-নব নিয়ন্ত্রণ
ফিল্টার মোড	অল-পাস: 100–1600Hz; লো-পাস: 100–300Hz; হাই-পাস: 160–1600Hz; ব্যান্ড-পাস: 200–600Hz
চ্যানেল গেইন	8 লেভেল অ্যাডজাস্টেবল (অ্যাকোস্টিক + ম্যাগনেটিক স্বাধীন)
আউটপুট গেইন	16 লেভেল (0–112dB)
আউটপুট ইম্পিডেন্স	350Ω
সিগন্যাল গেইন অ্যামপ্লিফিকেশন	500,000× পর্যন্ত
নয়েজ রিডাকশন	BNR ডিজিটাল নয়েজ রিডাকশন + মিউট মোড
প্রোব রেটিং	IP65 জলরোধী, মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন
পাওয়ার সাপ্লাই	4×18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি; >8 ঘন্টা অবিচ্ছিন্ন অপারেশন
অপারেটিং তাপমাত্রা	-25℃ থেকে +65℃; আপেক্ষিক আর্দ্রতা ≤90%
সম্মতি	DL/T 849.2-2019; GB/T 18268.1; CE; ISO

কার্যপ্রণালী

XHDD503C অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে — যা ঐতিহ্যবাহী অ্যাকোস্টিক-অনলি পিনপয়েন্টিংয়ের চেয়ে একটি উল্লেখযোগ্য অগ্রগতি। যখন একটি উচ্চ-ভোল্টেজ ইম্পালস জেনারেটর ফল্ট পয়েন্টে ডিসচার্জ হয়, তখন দুটি সিগন্যাল একই সাথে উৎপন্ন হয়: একটি অ্যাকোস্টিক সিগন্যাল (মাটির মধ্য দিয়ে ভ্রমণকারী "পপ" শব্দ) এবং একটি ইলেক্ট্রোম্যাগনেটিক সিগন্যাল (তারের মধ্য দিয়ে প্রায় তাৎক্ষণিকভাবে ভ্রমণকারী)। যন্ত্রের প্রোব রিয়েল-টাইমে উভয় সিগন্যাল ক্যাপচার করে। যেহেতু ইলেক্ট্রোম্যাগনেটিক প্রচার শব্দের চেয়ে অনেক দ্রুত, তাই দুটি সিগন্যালের মধ্যে সময়ের ব্যবধান সরাসরি ফল্ট থেকে দূরত্বের সাথে সম্পর্কিত। এই সময়ের পার্থক্য ক্রমাগত পর্যবেক্ষণ করে এবং প্রোবটিকে সেখানে সরিয়ে নিয়ে যেখানে এটি সর্বনিম্ন হয়, অপারেটর সঠিক ফল্ট অবস্থান পিনপয়েন্ট করে।

ঐতিহ্যবাহী পদ্ধতিগুলি পরিবেষ্টিত শব্দ থেকে সংক্ষিপ্ত ডিসচার্জ শব্দকে আলাদা করার জন্য অপারেটরের কানের উপর সম্পূর্ণভাবে নির্ভর করে — এটি একটি দক্ষতা যার জন্য বছরের পর বছর অভিজ্ঞতা প্রয়োজন। XHDD503C ভিজ্যুয়াল ওয়েভফর্ম ডিসপ্লে, টাইম-ডিফারেন্স রিডআউট এবং পাথ ডেভিয়েশন গাইডেন্স প্রদান করে এই নির্ভরতা দূর করে, যা সীমিত ফিল্ড অভিজ্ঞতা সম্পন্ন অপারেটরদের জন্যও ফল্ট পিনপয়েন্টিং নির্ভরযোগ্য করে তোলে।

অ্যাপ্লিকেশন

বিদ্যুৎ ইউটিলিটি কোম্পানি	ভূগর্ভস্থ এমভি/এইচভি পাওয়ার ডিস্ট্রিবিউশন এবং ট্রান্সমিশন কেবলগুলিতে ফল্ট পিনপয়েন্টিং
টেলিকম নেটওয়ার্ক রক্ষণাবেক্ষণ	কপার ট্রাঙ্ক এবং লোকাল লুপ কেবলগুলিতে ফল্ট সনাক্তকরণ; উচ্চ-ফ্রিকোয়েন্সি কোএক্সিয়াল কেবল ডায়াগনস্টিকস
পৌরসভা স্ট্রিট লাইটিং	ভূগর্ভস্থ স্ট্রিট লাইট এবং ট্র্যাফিক সিগন্যাল কেবলগুলিতে ফল্ট অবস্থান
শিল্প কারখানা	উৎপাদন এবং প্রক্রিয়াকরণ সুবিধাগুলির জন্য ইন-প্ল্যান্ট ভূগর্ভস্থ কেবল ফল্ট ডায়াগনস্টিকস
রেলওয়ে ও মেট্রো সিস্টেম	রেল করিডোর বরাবর সিগন্যাল এবং পাওয়ার কেবল ফল্ট পিনপয়েন্টিং

অন্তর্ভুক্ত আনুষাঙ্গিক

XHDD503C কেবল ফল্ট পিনপয়েন্টার হোস্ট

সংযোগ রড এবং ট্রাইপড বেস সহ প্রোব

7-কোর সিগন্যাল কেবল

নয়েজ-ক্যানসেলিং মনিটরিং হেডসেট

ফাস্ট চার্জার (AC 220V)

মাল্টিফাংশনাল রেঞ্চ

পোর্টেবল শকপ্রুফ বহনকারী কেস

বিক্রয়োত্তর সেবা ও ওয়ারেন্টি

ক্রয়ের তারিখ থেকে পণ্যের গুণমান সংক্রান্ত সমস্যার জন্য 12 মাসের বিনামূল্যে ওয়ারেন্টি। আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত সহায়তা। CE এবং ISO প্রত্যয়িত। প্রযুক্তিগত পরামর্শ বা কাস্টমাইজড কনফিগারেশন প্রয়োজনীয়তার জন্য আমাদের সাথে যোগাযোগ করুন।

XHDD503C কেবল ফল্ট পিনপয়েন্টারের জন্য একটি উদ্ধৃতি বা প্রযুক্তিগত পরামর্শের জন্য আজই আমাদের সাথে যোগাযোগ করুন।
