TDR ক্যাবল ত্রুটি প্রাক-লোকার 60km সঙ্গে নিম্ন ভোল্টেজ পালস এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার টেস্টিং ♪ XHGG501B

TDR ক্যাবল ত্রুটি প্রাক-লোকার 60km সঙ্গে নিম্ন ভোল্টেজ পালস এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার টেস্টিং ♪ XHGG501B

পণ্যের বিবরণ:

উৎপত্তি স্থল:	শি'আন, শানসি, চীন
পরিচিতিমুলক নাম:	XZH
সাক্ষ্যদান:	CE, ISO
মডেল নম্বার:	Xhgg501 বি

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শি'আন, শানসি, চীন

পরিচিতিমুলক নাম:

সাক্ষ্যদান:

CE, ISO

মডেল নম্বার:

Xhgg501 বি

ডিসপ্লে কন্ট্রোল:

5.7 ইঞ্চি শিল্প এলসিডি

ব্যাটারি:

24V/7Ah DC, ~6 ঘন্টা অপারেশন

পরীক্ষা দূরত্ব:

≤30কিমি

পরিমাপ নির্ভুলতা:

মোটা পরিমাপ ত্রুটি: ±10m (পরম মান) বা 1% (আপেক্ষিক মান)

স্যাম্পলিং ফ্রিকোয়েন্সি:

100MHz, ন্যূনতম রেজোলিউশন 0.5m (100m/us)

স্যাম্পলিং মোড:

স্বয়ংক্রিয় ক্রমাগত নমুনা, কোনো স্রাব তরঙ্গরূপ মিস না

কম ভোল্টেজ পালস:

প্রস্থ: 0.1uS এবং প্রশস্ততা: 100Vpp

পরীক্ষা পদ্ধতি:

লো ভোল্টেজ পালস, ফ্ল্যাশওভার পদ্ধতি (ARC-একক শট)

স্যাম্পলিং ফ্রিকোয়েন্সি:

100MHz, ন্যূনতম রেজোলিউশন 0.5m

কম ভোল্টেজ পালস প্রশস্ততা:

100Vpp

পালস প্রস্থ:

0.1uS / 2uS

ন্যূনতম রেজোলিউশন:

0.5মি (100মি/ইউএস)

প্রদর্শন:

5.7-ইঞ্চি ইন্ডাস্ট্রিয়াল LCD

পরিমাপ নির্ভুলতা:

মোটা: ±10m বা 1%; পিনপয়েন্ট: ±0.2 মি

পরীক্ষার পদ্ধতি:

এলভি পালস, এইচভি ফ্ল্যাশওভার

স্যাম্পলিং মোড:

স্বয়ংক্রিয় ক্রমাগত

পরীক্ষা দূরত্ব:

≤60কিমি

প্রভাব উচ্চ ভোল্টেজ:

0~35kV

শর্ট সার্কিট কারেন্ট:

0 ~ 200ma

আউটপুট পাওয়ার:

পাথ 100W, Impulse 0~400W

সনাক্তকরণ গভীরতা:

2-5 মি

অন্ধ এলাকা পরীক্ষা করুন:

≤ ৩৫ মি

রেঞ্জিং পরিসীমা:

≥32km

পরিমাপ ত্রুটি:

≤±(0.5%×L+1m)

কমিউনিকেশন ইন্টারফেস:

আরএস২৩২

পাওয়ার সাপ্লাই:

AC110V~240V, 50Hz/60Hz

কাজের তাপমাত্রা:

-20~+65℃

আপেক্ষিক আর্দ্রতা:

আয়তন:

358L×284W×168H মিমি

পরীক্ষা ফাংশন:

দূরত্ব, গতি, প্রতিরোধ

টেস্ট রেঞ্জ:

≤60কিমি

কম ভোল্টেজ পালস:

0.1μs/2μs প্রস্থ, 100Vpp প্রশস্ততা

ইমপালস উচ্চ ভোল্টেজ:

0~35kV

যোগাযোগ:

আরএস২৩২

প্রিন্টার:

অন্তর্নির্মিত মাইক্রো প্রিন্টার

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

60km TDR কেবল ফল্ট প্রি-লোকেটার

নিম্ন ভোল্টেজ ইমপলস ক্যাবল পরীক্ষক

হাই ভোল্টেজ ফ্ল্যাশওভার ফল্ট ডিটেক্টর

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রতি মাসে 500 ইউনিট

পণ্যের বর্ণনা

এক্সএইচজিজি৫০১বি ক্যাবল ত্রুটি পূর্বনির্ধারণ যন্ত্রটি একটি টাইম ডোমেইন রিফ্লেক্সিভ যন্ত্র (টিডিআর) ভিত্তিক সমন্বিত ডায়াগনস্টিক যন্ত্র, যা বিদ্যুৎ ক্যাবল, উচ্চ-ফ্রিকোয়েন্সি সহ-অক্ষের ক্যাবল, টেলিফোন ক্যাবল, রাস্তা আলো ক্যাবল এবং ভূমি ক্যাবলগুলিকে বিভিন্ন ক্রস-অপারফেক্ট এবং মিডিয়া বিভাগে নিম্ন প্রতিবন্ধকতা, সংক্ষিপ্ত পথ, খোলা পথ, উচ্চ প্রতিবন্ধকতা ফুটো এবং উচ্চ প্রতিবন্ধকতা স্মার্ট নেটওয়ার্ক ত্রুটির জন্য ডিজাইন করা হয়েছে। এটি ত্রুটি দূরত্ব পরিমাপ, ত্রুটি অবস্থান, সংক্রমণ গতি পরীক্ষা, ক্যাবল পথ ট্র্যাকিং এবং গভীর পরীক্ষা একীভূত প্ল্যাটফর্মে একত্রিত করবে।

এক্সএইচজিজি৫০১বি ৫.৭ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড তরল ক্রিস্টাল ডিসপ্লে স্ক্রিন এবং অভ্যন্তরীণ মাইক্রো প্রিন্টারের সাথে সজ্জিত, কম্পিউটারের প্রয়োজন নেই যা ঘটনাস্থলে সংগ্রহ এবং মুদ্রণ পরীক্ষা তরঙ্গ আকৃতি এবং বিশ্লেষণ প্রতিবেদন। এর ১০০ মেগাহার্টজ নমুনা হার এবং ০.৫ মিটারের সর্বনিম্ন রেজোলিউশন ত্রুটির সঠিক পূর্বাভাস নিশ্চিত করে, একই সাথে নিম্নচাপ পালস, উচ্চচাপ ফ্ল্যাশ নেটওয়ার্ক এবং আওয়াজ চৌম্বকীয় সিঙ্ক্রোনাইজেশন ইত্যাদি বিভিন্ন পরীক্ষার পদ্ধতি সমর্থন করে, যা এটিকে ঘটনাস্থলে অপারেশনে দেখা যায় এমন প্রায় সমস্ত ধরণের তারের ত্রুটির জন্য উপযুক্ত করে তোলে।

প্রধান বৈশিষ্ট্য

বিভিন্ন পরীক্ষার পদ্ধতিঃ低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法覆盖完整的电缆故障诊断工作流程. 低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法覆盖完整的电缆故障诊断工作流程. 低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法覆盖完整的电缆故障诊断工作流程.

সর্বোচ্চ পরীক্ষার পরিসীমা ৬০ কিমিঃবিদ্যুৎ ও যোগাযোগের তারের উপর সর্বোচ্চ ৬০ কিলোমিটার দূরত্বের ত্রুটি সনাক্ত করা যায়, স্বয়ংক্রিয় ধারাবাহিক নমুনা গ্রহণ করে, সর্বদা পরীক্ষা করে।

১০০ মেগাহার্টজ নমুনা,0.5m 分辨率:উচ্চ-গতির এ/ডি রূপান্তর উচ্চ-নিশ্চিতভাবে ক্ষণস্থায়ী ত্রুটি তরঙ্গের আকার ধারণ করতে সক্ষম, যাতে সঠিক দূরত্ব গণনা করা যায়।

অভ্যন্তরীণ মাইক্রো প্রিন্টার:√ সরাসরি যন্ত্র থেকে মুদ্রণ পরীক্ষা তরঙ্গ, বিশ্লেষণ তথ্য এবং ত্রুটি রিপোর্ট √ ক্ষেত্রের বাইরে কম্পিউটার প্রয়োজন হয় না।

৩৫ কিলোভোল্ট 冲击高压支持:উচ্চ চাপের ধাক্কা সৃষ্টিকর্তার সাথে সহযোগিতায় ব্যবহার করা যেতে পারে, 0-35kV বিদ্যুৎ সরবরাহ করে, উচ্চ প্রতিরোধের ত্রুটির মাধ্যমে আঘাত করার জন্য। ধাক্কা ক্ষমতা 400W পর্যন্ত।

低压脉冲输出:100 ভিপিপি ঊর্ধ্বতন, ঊর্ধ্বতন প্রস্থ 0.1μs এবং 2μs নির্বাচনযোগ্য, নিম্ন প্রতিরোধের জন্য TDR রিফ্লেক্স বিশ্লেষণের জন্য ব্যবহৃত হয়।

এসসিএম অপারেটিং প্ল্যাটফর্মঃ按?? অপারেশন, অভ্যন্তরীণ 24V/7Ah ডাইরেক্ট স্ট্রিম পাওয়ার, দীর্ঘ পর্যন্ত 6 ঘন্টা অবিচ্ছিন্ন সাইট অপারেশন প্রদান করতে পারে.

RS232 通信接口:ডেটা পিসিতে আউটপুট, উচ্চতর তরঙ্গবিজ্ঞান বিশ্লেষণ, রিপোর্ট জেনারেশন এবং সংরক্ষণাগার সঞ্চয় করার জন্য।

断层 বিদ্যুৎ প্রতিরোধের পরিমাপঃখনি খোলার আগে, সমন্বিত প্রতিরোধের মান পরীক্ষার মাধ্যমে ভাঙ্গনের গুরুতরতা চিহ্নিত করা হয়।

感应采样:√ √ √ √ √ √ √ √ √ √ √ √ √

技术规格

预定位器 ((TDR + 闪网络单元)
পরীক্ষার স্থান	≤60公里
检测深度	২৫ মিটার (পথে এবং গভীরতা মোড)
পরিমাপের নির্ভুলতা	粗略精度:±10米 (绝对值) অথবা 1% (相对值); সঠিকতাঃ±0.2米
নমুনা ফ্রিকোয়েন্সি	১০০ মেগাহার্টজ; সর্বনিম্ন বিভাজন ০.৫ মিটার (১০০ মিটার/মাইক্রো সেকেন্ড)
নমুনা মোড	স্বয়ংক্রিয় ধারাবাহিক নমুনা গ্রহণ, যে কোন রিলিজ তরঙ্গ আকৃতি মিস করবেন না
০ নিম্ন বিদ্যুৎ চাপ	宽度:0.1μs / 2μs; ব্যাপ্তিঃ 100Vpp
脉冲高压	০৩৫০০০伏
脉冲功率	০৪০০ ওয়াট
路径 ক্ষমতা	১০০ ওয়াট
短路 বিদ্যুৎ প্রবাহ	০২০০ এমএ
展示	5.7 ইঞ্চি ইন্ডাস্ট্রিয়াল লিকুইড ক্রিস্টাল ডিসপ্লে
অভ্যন্তরীণ ব্যাটারি	24V/7Ah ডাইরেক্ট স্ট্রিম, প্রায় 6 ঘন্টা চলতে পারে
বিদ্যুৎ উত্পাদন	交流220V; সংযোগ বিদ্যুৎ উত্স সময় এছাড়াও জন্য উপলব্ধ অভ্যন্তরীণ ব্যাটারি চার্জ
প্রিন্টার	অভ্যন্তরীণ মাইক্রো প্রিন্টার, আউটপুট তরঙ্গ আকৃতি এবং রিপোর্ট জন্য ব্যবহৃত
沟通	কম্পিউটারের সাথে সংযোগ স্থাপনের জন্য ব্যবহৃত RS232 সংযোগ
方面	358 * 284 * 168 মিলিমিটার
ওজন	4.6 কেজি
运行条件	温度范围:-20°C至+65°C;相对湿度≤90%
防护等级	আইপি ৫৪
测试盲区	≤35 মি
遵守	সিই,আইএসও স্বীকৃতি

অ্যাপ্লিকেশন

ইলেকট্রিক কোম্পানি	পূর্বনির্ধারিত ভূগর্ভস্থ উচ্চ চাপ বিতরণ ও পরিবহন তারের ত্রুটি
টেলিযোগাযোগ নেটওয়ার্ক রক্ষণাবেক্ষণ	铜芯主干线,本地环路和高频同轴电缆的故障诊断
শহরের রাস্তার আলো	埋地路灯和交通信号电缆网络故障 পূর্বনির্ধারিত অবস্থান
শিল্প কারখানা এবং খনি	厂内及跨厂区 ভূগর্ভস্থ বিদ্যুৎ তারের ত্রুটি নির্ণয়
রেলপথ এবং মেট্রো সিস্টেম	রেলওয়ে করিডোর সংকেত এবং ট্রিগার বিদ্যুৎ তারের ত্রুটি পূর্বনির্ধারিত অবস্থান

现场操作

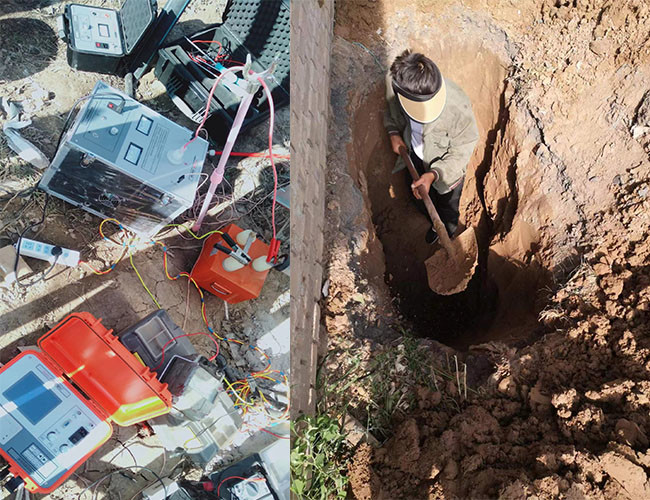

XHGG501B ç°åºçµç¼æéæµè¯

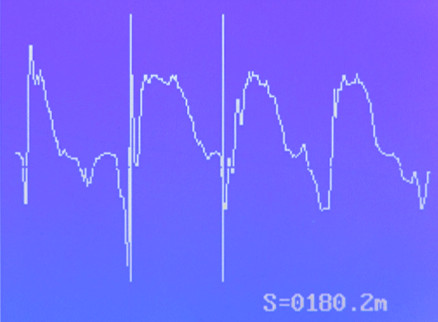

XHGG501Bæ³¢å½¢åææ¾ç¤º

XHGG501B complete field kit

ৎক্ষণাৎ আমাদের সাথে যোগাযোগ করুন, এক্সএইচজিজি৫০১বি ক্যাবল বিপর্যয় পূর্বনির্ধারক এর মূল্য অথবা প্রযুক্তিগত পরামর্শ পান।
