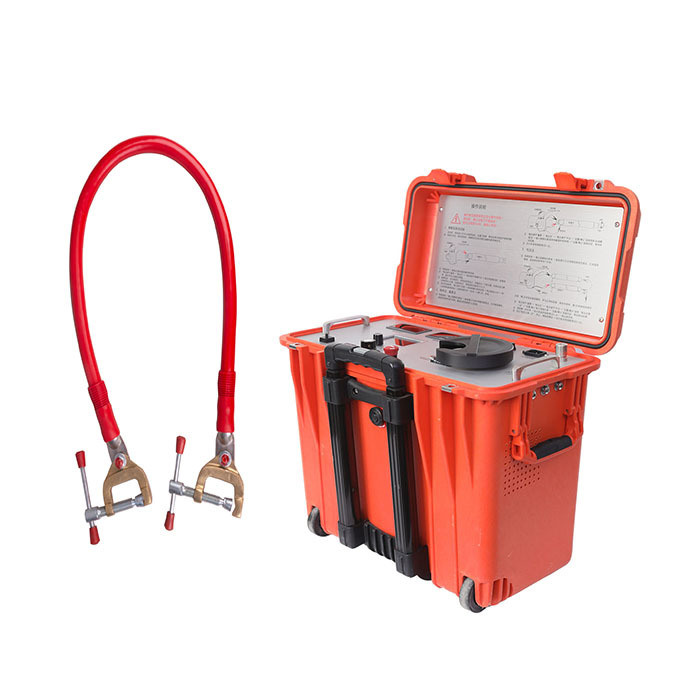

XHSC-60Q হল একটি কেবল ফল্ট লোকেশন ইন্টেলিজেন্ট ব্রিজ যা বার্ন-থ্রু এবং ইন্টেলিজেন্ট ব্রিজ ক্ষমতাকে একত্রিত করে। এটিতে বার্ন মোডে ৬০কেভি রেট করা ভোল্টেজ এবং ৬০০এমএ শর্ট-সার্কিট কারেন্ট রয়েছে, যা উচ্চ-প্রতিরোধের ত্রুটিগুলিকে নিম্ন প্রতিরোধে দ্রুত রূপান্তর করতে সক্ষম করে। ইন্টেলিজেন্ট ব্রিজটি ৬০০এমএ-তে কাজ করে, ত্রুটি সনাক্তকরণের নির্ভুলতা বৃদ্ধি করে। এই ডিভাইসটি বিশেষত উচ্চ ভোল্টেজ, বড়-সেকশন এবং দীর্ঘ জটিল কেবল সিস্টেমের ইনসুলেশন ফল্ট লোকেশনের জন্য কার্যকর, যেমন জিআইএস টার্মিনাল এবং ক্রস ইন্টারকানেকশন সহ। এটি জিআইএস সুইচ বা ক্রস ইন্টারকানেকশন অপসারণের প্রয়োজন ছাড়াই দ্রুত ফল্ট সনাক্তকরণের অনুমতি দেয়।
ইন্টেলিজেন্ট কেবল ফল্ট লোকেশন ব্রিজটি কিছু শর্ট লাইন ফল্ট ছাড়া সমস্ত কেবল ইনসুলেশন এবং শীথ ফল্ট সনাক্ত করতে ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য:
১. সরঞ্জামটি উচ্চ ভোল্টেজ ধ্রুবক কারেন্ট উৎস, উচ্চ ভোল্টেজ এবং স্থিতিশীল কারেন্ট তৈরি করতে সুইচিং পাওয়ার সাপ্লাই গ্রহণ করে।
২. ব্রিজ সনাক্তকরণ মডিউলটি উচ্চ পটেনশিয়ালে একটি বড় এলসিডি স্ক্রিন ডিসপ্লে সহ একত্রিত করা হয়েছে। প্যানেলের অপারেটিং বোতামটি গ্রাউন্ড পটেনশিয়ালে রয়েছে এবং ব্রিজটি ইনসুলেশন রডের মাধ্যমে পরিচালিত হয়।
৩. শিল্ড সহ বিশেষ কাস্টম-মেড ফোর-কোর হাই-ভোল্টেজ মেজারিং কেবল, কপার মেশ ব্রেইডেড শিল্ড লেয়ার নির্ভরযোগ্যভাবে গ্রাউন্ডেড এবং ব্যবহারে নিরাপদ। ফোর-এন্ড রেজিস্ট্যান্স পরিমাপ পদ্ধতি লিড রেজিস্ট্যান্সের ত্রুটি এড়িয়ে যায়।
৪. হাই ভোল্টেজ কনস্ট্যান্ট কারেন্ট সোর্স এবং ব্রিজ একটি পোর্টেবল পুল রড প্লাস্টিক বক্সে একত্রিত করা হয়েছে। উচ্চ ভোল্টেজ, হালকা ওজন, পরিচালনা করা সহজ।
৫. ওয়েভ রিফ্লেকশন পদ্ধতির তুলনায় ব্রিজ পদ্ধতির কোনও ব্লাইন্ড স্পট নেই এবং এটি বিশেষত শর্ট কেবল এবং প্রান্তের কাছাকাছি ব্রেকডাউন পয়েন্টগুলি নির্ধারণের জন্য উপযুক্ত।
৬. উচ্চ ভোল্টেজ এবং উচ্চ কারেন্ট বিশেষত বড় দৈর্ঘ্য এবং বড় সেকশনের জটিল উচ্চ-ভোল্টেজ কেবল সিস্টেমের ইনসুলেশন এবং শীথের ফল্ট লোকেশনের জন্য উপযুক্ত।
প্রযুক্তিগত প্যারামিটার
| বার্ন থ্রু মোড |
আউটপুট ভোল্টেজ |
০~৬০কেভি অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য |
| বার্ন মোডে শর্ট সার্কিট কারেন্ট |
৪০০এমএ |
| একটি ব্রিজ মডেল |
আউটপুট ভোল্টেজ |
০~৪কেভি অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য |
| ব্রিজে শর্ট সার্কিট কারেন্ট |
৭৫০এমএ |
| এলসিডি ডিসপ্লে স্ক্রিন |
৩.৫ ইঞ্চি টিএফটি কালার স্ক্রিন |
| অবস্থান নির্ভুলতা |
±(০.২%·এল+১)মি |
| পরীক্ষার পরিসীমা |
১~৫০০০০মি |
| অপারেটিং কীবোর্ড |
এক কী অপারেশন |
| পাওয়ার সাপ্লাই |
২২০ভি এসি±১০%, ৫০হার্টজ (৬০হার্টজ) |
| পাওয়ার |
২কেভিএ, জেনারেটর পাওয়ার সাপ্লাই (২কেডব্লিউ এর বেশি) |
| ওজন |
২৯কেজি |
| মাত্রা (দৈর্ঘ্য × প্রস্থ × উচ্চতা) |
৩০সেমি´৪৬সেমি´৫০সেমি |
| অপারেটিং তাপমাত্রা |
-১০ºসি~+৫৫ºসি |
প্যাকিং তালিকা
| সিরিয়াল নম্বর |
নাম |
পরিমাণ |
| ১ |
কেবল ফল্ট লোকেশন ইন্টেলিজেন্ট ব্রিজ মূল বডি |
১ |
| ২ |
ব্রিজ টেস্ট বক্স |
১ |
| ৩ |
অতিরিক্ত ফিউজ (১০এ, ৫×২০) |
৫ |
| ৪ |
আনুষঙ্গিক প্যাকেজ |
১ |
| ৫ |
আনুষঙ্গিক ব্যাগের আনুষাঙ্গিক |
|
| ৫.১ |
ব্রিজ পজিশনিং টেস্ট লাইন |
১ |
| ৫.২ |
বার্নড থ্রু সোর্স আউটপুট লাইন |
১ |
| ৫.৩ |
ব্রিজ পজিশনিং লো-রেজিস্ট্যান্স শর্ট-সার্কিট |
১ |
| ৫.৪ |
ব্রিজ পজিশনিং এর জন্য বিশেষ শর্ট ওয়্যার |
১ |
| ৫.৫ |
ডেডিকেটেড গ্রাউন্ড ওয়্যার |
১ |
| ৫.৬ |
ডিসচার্জ রড গ্রাউন্ড ওয়্যার |
১ |
| ৫.৭ |
পাওয়ার কেবল |
১ |
| ৫.৮ |
ডিসচার্জ রড |
১ |
|
ঐচ্ছিক আনুষাঙ্গিক |
|
|
১০মি লো রেজিস্ট্যান্স শর্ট-সার্কিট লাইন
(১১০কেভি~২২০কেভি কেবলের জন্য ব্যবহার করা যেতে পারে) |
১ |
|
কেবল ব্রেকআউট কিট |
১ |
