Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhhd523l
Price: 2,500.00 USD
Availability: InStock

বাড়ি > পণ্য >

ক্যাবল ত্রুটি সনাক্তকারী

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH Test
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	Xhhd523l

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH Test

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

Xhhd523l

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 ইউনিট

প্যাকেজিং বিবরণ:

কাঠের বাক্স

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

মৌলিক তথ্য।

মডেল নং।

XHHD523L

পরীক্ষা মোড

সংরক্ষিত পরীক্ষা

ব্যবহার

অডিও কেবল টেস্টার, কোএক্সিয়াল কেবল টেস্টার, ডিজিটাল কেবল টেস্টার

পরীক্ষা অঞ্চল

কেবল তৈরি করা

শংসাপত্র

সিই, আইএসও

কাস্টমাইজড

রঙ

কমলা

পরীক্ষা ফ্রিকোয়েন্সি

128Hz/111Hz/105Hz/94Hz(Afc)

রেজোলিউশন

0.5m

পরিবহন প্যাকেজ

ফোম ভরা কাঠের বাক্স

স্পেসিফিকেশন

350mm*280mm*170mm

ট্রেডমার্ক

XZH TEST

উৎপত্তি

চীন জিয়ান

এইচএস কোড

8543201000

উৎপাদন ক্ষমতা

1000 পিস/বছর

পণ্যের বিবরণ

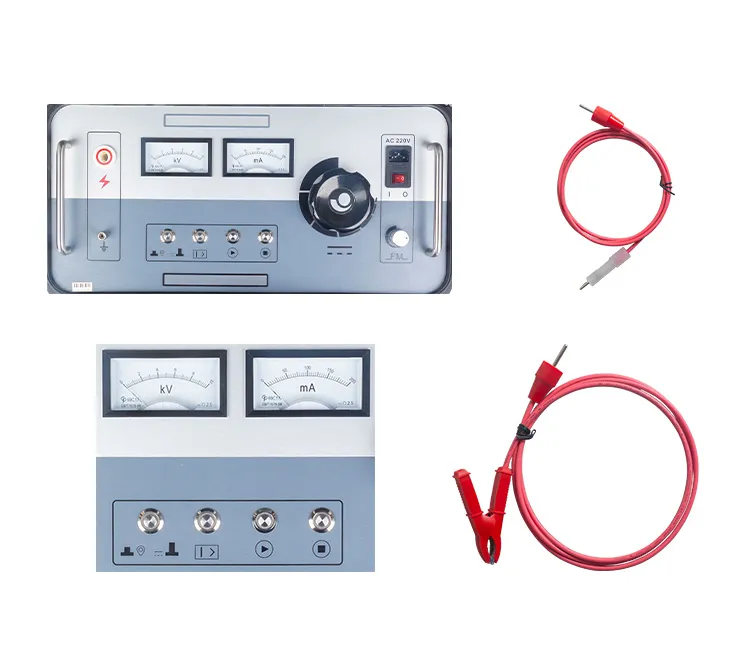

XHHD523L কেবল ফল্ট শীথ লোকেটর

MURRAY Bridge নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে। সরঞ্জামটির উচ্চ ভোল্টেজ, হালকা ওজন, সুবিধাজনক অপারেশন এবং উচ্চ ভোল্টেজ কেবল শীথ ফল্ট লোকেটরের বৈশিষ্ট্য রয়েছে।

* কেবল স্থাপন করার পরে উচ্চ-প্রতিরোধের ব্রেকডাউন পয়েন্ট, বিশেষ করে রৈখিক উচ্চ-প্রতিবন্ধক ব্রেকডাউন পয়েন্ট যা কম প্রতিরোধে ফায়ার করা কঠিন, যেমন কেবলের মধ্যবর্তী সংযোগকারীর রৈখিক উচ্চ-প্রতিবন্ধক ব্রেকডাউন।

* ফ্ল্যাশওভার টাইপ ব্রেকডাউন পয়েন্ট, ব্রেকডাউনের পরে, ধ্রুবক বর্তমান উৎস আর্ক বজায় রাখতে পারে, ব্রিজের মধ্য দিয়ে একটি স্থিতিশীল কারেন্ট প্রবাহিত হয় এবং ব্রিজের যথেষ্ট সংবেদনশীলতা রয়েছে।

* ভেঙে যায়নি, কিন্তু কম প্রতিরোধের ত্রুটি পয়েন্ট, যেমন মেগ ওহম মিটার ব্যবহার করে কম কেবলের প্রতিরোধ খুঁজে পাওয়া যায়, কিন্তু অপারেটিং ভোল্টেজ ইনসুলেশন ত্রুটি পয়েন্টকে ভেঙে দেয় না।

পরীক্ষার ধাপ:

1. মাল্টিমিটার, রকিং ওয়াচ বা অন্যান্য চাপ-প্রতিরোধী সরঞ্জাম দিয়ে কেবলের ব্রেকডাউন অবস্থা পরীক্ষা করুন এবং প্রতিটি কোরের ইনসুলেশন রেজিস্ট্যান্সের মান গ্রাউন্ড বা অবশিষ্ট ভোল্টেজ ব্রেকডাউনের বিরুদ্ধে রেকর্ড করুন।

2. পরীক্ষা করা কেবলের দৈর্ঘ্য, মডেল, ক্রস সেকশন এবং অন্যান্য প্যারামিটার রেকর্ড করুন এবং কেবল স্থাপন করার পথ বরাবর রুট পরিদর্শন করুন। দূরবর্তী শর্ট-সার্কিট ফল্ট কেবল এবং সহায়ক কেবল আউটলেট টার্মিনালে, উচ্চ-চাপের আঘাত এড়াতে দূরবর্তী পর্যবেক্ষণে একজনকে রেখে দিন।

3. ওয়্যারিং। যন্ত্রের গ্রাউন্ডটি পজিশনিং সাইটের গ্রাউন্ডিং বডির সাথে নির্ভরযোগ্যভাবে সংযুক্ত।
গ্রাউন্ড রডগুলি যন্ত্রের গ্রাউন্ডের সাথে সংযুক্ত। পরিমাপ হেড (কালো ক্লিপ) ত্রুটিপূর্ণ কেবল কোরের সাথে সংযুক্ত এবং
পরিমাপ প্রান্ত (লাল ক্লিপ) সহায়ক কেবল কোরের সাথে সংযুক্ত।

4. ব্রিজ শূন্য (উচ্চ ভোল্টেজ নব শূন্য নয়)। পাওয়ার চালু করুন এবং গ্যালভানোমিটারকে শূন্যে সেট করতে শূন্য বোতামটি ঘোরান।

5. পাওয়ার সাপ্লাই AC220V এর সাথে সংযুক্ত।

6. চাপ বাড়ান। পাওয়ার সুইচ চালু করুন এবং পাওয়ার ইন্ডিকেটর জ্বলে ওঠে। যখন উচ্চ চাপ নব ঘড়ির কাঁটার বিপরীতে ঘোরানো হয়, তখন শূন্য অবস্থান সক্রিয় হয়।

7. উচ্চ চাপ নব ঘড়ির কাঁটার দিকে ঘোরান এবং ভোল্টমিটার এবং অ্যামিটার দেখুন যতক্ষণ না অ্যামিটার 5mA অতিক্রম করে। যদি কারেন্ট স্থিতিশীল না হয়, তবে স্থিতিশীল আর্ক বা পরিবাহী এলাকা তৈরি করার জন্য পরীক্ষা চলাকালীন কারেন্টকে স্থিতিশীল করার জন্য ভোল্টেজ কিছু সময়ের জন্য বাড়তে পারে।

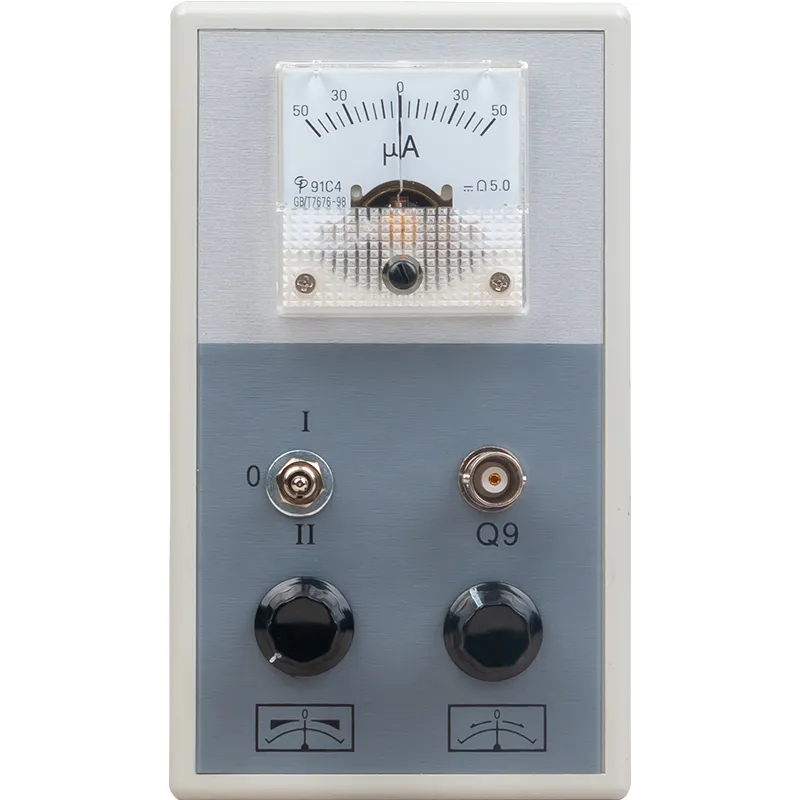

8, ভারসাম্য সমন্বয়। গ্যালভানোমিটার উল্লেখযোগ্যভাবে বিচ্যুত না হওয়া পর্যন্ত এবং ওভারশুট না হওয়া পর্যন্ত ধাপে ধাপে সংবেদনশীলতা বাড়াতে জুম নব ঘড়ির কাঁটার দিকে ঘোরান।
গ্যালভানোমিটার শূন্য করতে ডায়াল ঘোরান। (যদি পয়েন্টার বাম দিকে থাকে, ঘড়ির কাঁটার দিকে ঘোরান, পয়েন্টার ডান দিকে থাকে, এবং ঘড়ির কাঁটার বিপরীতে)। এই সময়ে সিম্বাল ডায়ালের রিডিং P1 নোট করুন।

9, ভোল্টেজ ড্রপ, ডিসচার্জ। পরিমাপ করা ক্ল্যাম্প এক্সচেঞ্জ পজিশন এবং ধাপ (4) থেকে (10) পুনরাবৃত্তি করুন
আরেকটি রিডিং P2 পেতে, যা P1+P2=1000 হওয়া উচিত

10. গণনা। ফল্ট পয়েন্টের অবস্থান X=2×L ×P1‰ "2" এর প্রতি বেশি মনোযোগ দিন
সূত্রে। সহায়ক কেবল গণনায় জড়িত কেবলের সংখ্যা দ্বিগুণ করবে।
