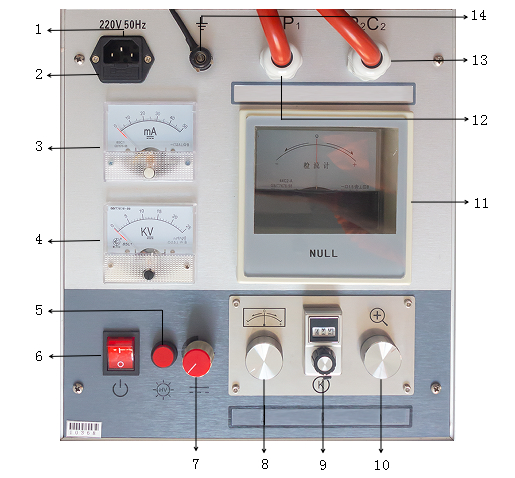

উচ্চ-ভোল্টেজ ব্রিজ কেবল ফল্ট লোকেটর MURRAY ব্রিজ নীতি ব্যবহার করে স্থাপন করা তার এবং কেবলগুলিতে ব্রেকডাউন পয়েন্ট এবং কম-ইনসুলেশন-রেজিস্ট্যান্স ত্রুটি পয়েন্টগুলি সঠিকভাবে সনাক্ত করতে, এবং এটি কেবল উৎপাদন সুবিধাগুলিতে ত্রুটি পয়েন্টগুলি সনাক্ত করার জন্যও কার্যকর। সরঞ্জামটি একটি সুইচিং পাওয়ার সাপ্লাই ব্যবহার করে একটি উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস তৈরি করে, যার বৈশিষ্ট্য হল 15KV এর নো-লোড ভোল্টেজ এবং 50mA এর শর্ট-সার্কিট কারেন্ট। একটি উচ্চ-সংবেদনশীলতা অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার সুনির্দিষ্ট ব্যালেন্স ইন্ডিকেশন প্রদান করে, যখন একটি আনুপাতিক পটেনশিওমিটার ব্যালেন্স ব্রিজ গঠন করে। পুরো সিস্টেমটি একটি উচ্চ সম্ভাবনায় স্থাপন করা হয়, একটি বিশেষভাবে ডিজাইন করা ডাবল-কোর উচ্চ-ভোল্টেজ রাবার পরিমাপ কেবল ব্যবহার করে যা লিড রেজিস্ট্যান্সের কারণে ত্রুটিগুলি কমাতে চার-টার্মিনাল রেজিস্ট্যান্স পরিমাপ পদ্ধতি ব্যবহার করে। কেবলের ব্রেইডেড শিল্ডিং লেয়ার নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করে। অপারেশনাল নিরাপত্তার জন্য, কন্ট্রোল প্যানেলের অপারেশন বোতামটি একটি নিম্ন সম্ভাবনায় অবস্থিত, এবং ব্রিজটি একটি ইনসুলেটিং রড ব্যবহার করে পরিচালনা করা হয়। উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস এবং ব্রিজ একটি বহনযোগ্য অ্যালুমিনিয়াম অ্যালয় কেসে স্থাপন করা হয়, যা ডিভাইসের উচ্চ ভোল্টেজ, হালকা ওজন, সুবিধাজনক অপারেশন এবং নিরাপদ ব্যবহার নিশ্চিত করে। ওয়েভ রিফ্লেকশন পদ্ধতির সাথে তুলনা করলে, ব্রিজ ব্যালেন্স পদ্ধতিটি ব্লাইন্ড এরিয়া মুক্ত এবং এটি বিশেষত ছোট কেবল এবং কেবল টার্মিনেশনের কাছাকাছি ব্রেকডাউন পয়েন্টগুলি সনাক্ত করার জন্য সুবিধাজনক, সাথে সহজ অপারেশনের অতিরিক্ত সুবিধা রয়েছে।

বৈশিষ্ট্য



আউটপুট ভোল্টেজ সামঞ্জস্যযোগ্য;
শক ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য;
ওভারকারেন্ট সুরক্ষা সহ;
পরীক্ষার পরিসরে কোনও ব্লাইন্ড স্পট নেই;
সিগন্যাল ফ্রিকোয়েন্সি অ্যাডজাস্টমেন্ট;
জিরো প্রোটেকশন।
 উচ্চ-ভোল্টেজ ব্রিজগুলি বিশেষভাবে উপযুক্ত
1. কেবল স্থাপন করার পরে উচ্চ-রেজিস্ট্যান্স ব্রেকডাউন পয়েন্ট, বিশেষ করে লিনিয়ার উচ্চ-রেজিস্ট্যান্স ব্রেকডাউন পয়েন্ট যা কম-রেজিস্ট্যান্স পোড়াতে কঠিন, যেমন কেবলের মধ্যবর্তী জয়েন্টের লিনিয়ার উচ্চ-রেজিস্ট্যান্স ব্রেকডাউন।
2. ফ্ল্যাশওভার টাইপ ব্রেকডাউন পয়েন্ট। ব্রেকডাউনের পরে, ধ্রুবক কারেন্ট উৎস আর্ক বজায় রাখতে পারে, একটি স্থিতিশীল কারেন্ট ব্রিজের মধ্য দিয়ে প্রবাহিত হয় এবং ব্রিজের যথেষ্ট সংবেদনশীলতা রয়েছে।
3. যে ত্রুটি পয়েন্টগুলি এখনও ভেঙে যায়নি তবে কম রেজিস্ট্যান্স রয়েছে, যেমন কেবলের কম রেজিস্ট্যান্স মানের ইনসুলেশন ত্রুটি পয়েন্টগুলি যা অপারেটিং ভোল্টেজে ভেঙে যায় না তা মেগওমিটার ব্যবহার করে খুঁজে বের করা হয়।
উপরের বৈশিষ্ট্যগুলির কারণে, উচ্চ-ভোল্টেজ উচ্চ-ভোল্টেজ ব্রিজগুলি নিম্নলিখিত ব্যবহারকারীদের জন্য বিশেষভাবে উপযুক্ত:
পেশাদার পজিশনিংয়ে নিযুক্ত দলগুলি: যেমন কেবল মেরামত এবং বড় ও মাঝারি আকারের বিদ্যুৎ সরবরাহ ব্যুরো এবং বড় আকারের বিদ্যুৎ উদ্যোগের ট্রায়াল ক্লাস। উচ্চ-ভোল্টেজ ব্রিজ ব্যবহার করে বেশিরভাগ কেবল ব্রেকডাউন পয়েন্টগুলি দ্রুত আনুমানিক ব্রেকডাউন অবস্থান খুঁজে বের করা যেতে পারে। এটি ওয়েভ রিফ্লেকশন পদ্ধতি এবং ফিক্সড পয়েন্ট মিটারের সাথে একত্রে ব্যবহার করা যেতে পারে যাতে একে অপরের শক্তি থেকে শেখা যায় এবং পজিশনিং দ্রুত এবং আরও নির্ভরযোগ্য করা যায়।
1. ছোট ব্যবহারকারী: যেমন ছোট বিদ্যুৎ সরবরাহ ব্যুরো এবং মাঝারি আকারের বিদ্যুৎ উদ্যোগ। কেবলের সংখ্যা বেশি নয়, সাধারণ দিক স্পষ্ট, যন্ত্রটি অবস্থিত নয়, দাম বেশি এবং ব্যবহারকারীর গুণমান এবং অভিজ্ঞতার প্রয়োজন বেশি, তাই এটি সেরা পছন্দ নয়। এই ডিভাইসটি বেছে নেওয়া একটি ভাল উপায়, যা পরিচালনা করা সহজ এবং দৈনন্দিন চাহিদা পূরণ করতে পারে।
2. কেবল উৎপাদন প্ল্যান্ট: কারখানায়, এটি বিভিন্ন কেবলের ব্রেকডাউন পয়েন্ট সনাক্ত করতে ব্যবহার করা যেতে পারে এবং একটি ডিজিটাল ক্যাপাসিট্যান্স মিটার নির্বাচন করা যেতে পারে যাতে ডিসকানেকশন পয়েন্টটি খুঁজে বের করা যায়। ডিভাইসটি হালকা ওজনের এবং কেবলের ব্যবহারকারীদের জন্য পজিশনিং পরিষেবাগুলির জন্য মাঠে বহন করা সহজ।







পণ্যের প্যারামিটার

নো লোড ভোল্টেজ	≤15KV
শর্ট সার্কিট কারেন্ট	≤100mA
পজিশনিং নির্ভুলতা	±(0.1%·L±1)M
ওজন	16 কেজি
পাওয়ার সাপ্লাই	AC 220 এবং 9V ব্যাটারি
