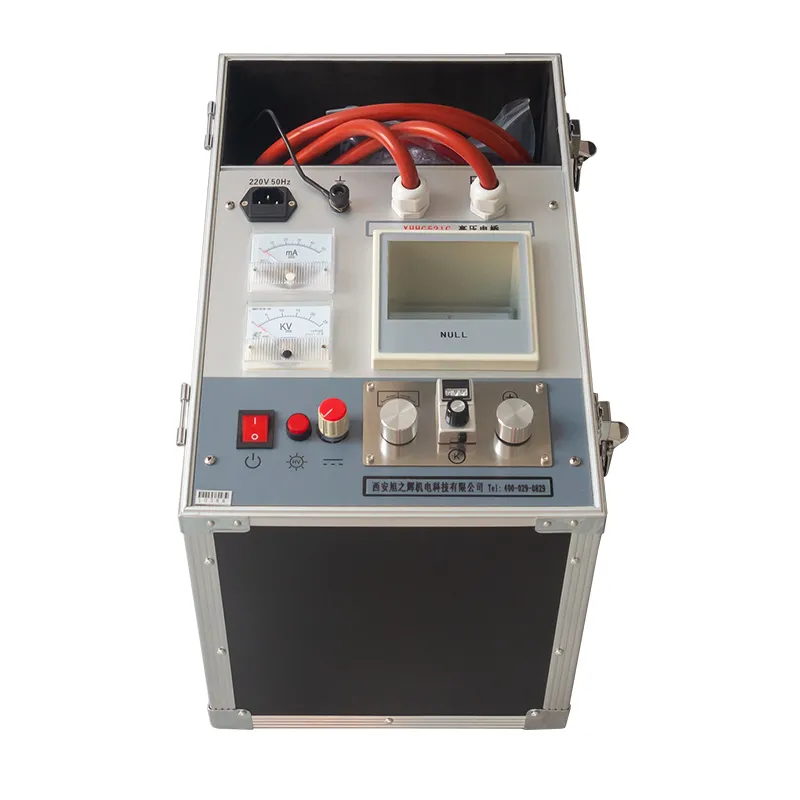

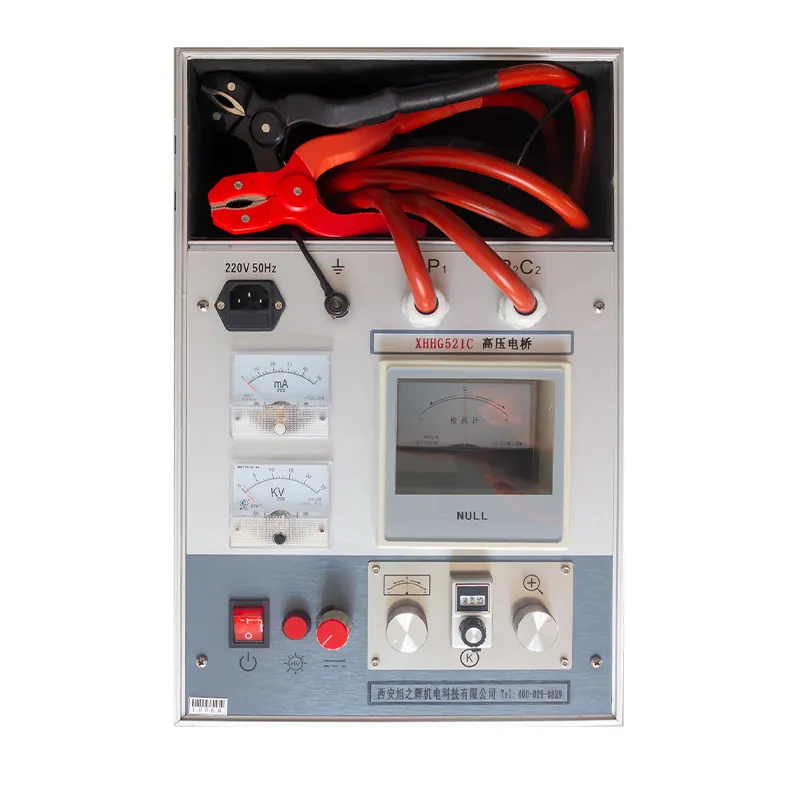

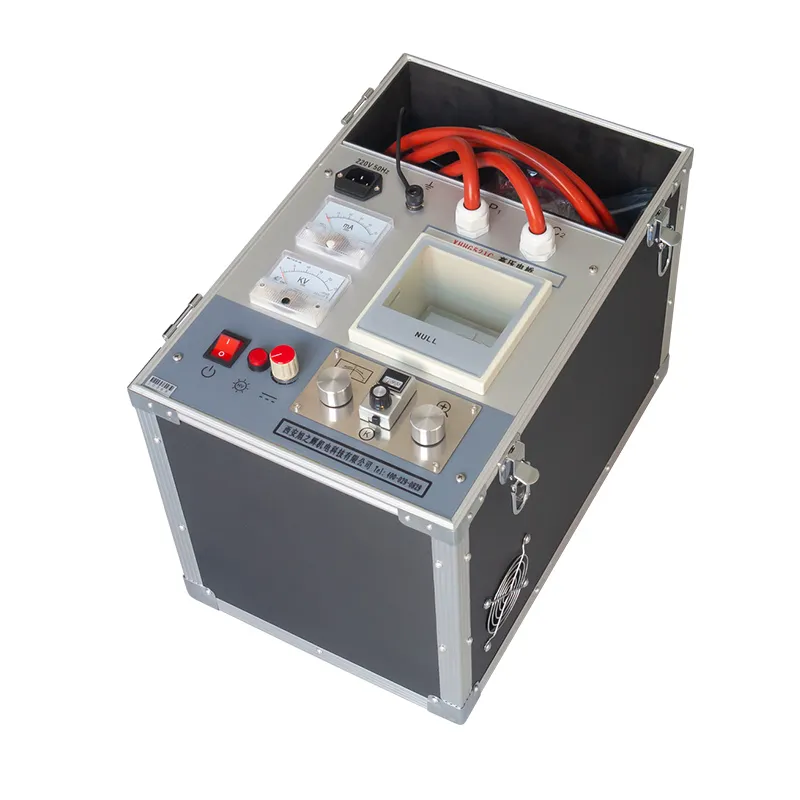

MURRAY ব্রিজ নীতির উপর ভিত্তি করে, উচ্চ-ভোল্টেজ ব্রিজ কেবল ফল্ট লোকেটরটি বিভিন্ন স্থাপিত তার এবং কেবলের ব্রেকডাউন পয়েন্টগুলি সনাক্ত করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে, সেইসাথে কম ইনসুলেশন রেজিস্ট্যান্সযুক্ত ত্রুটি পয়েন্টগুলি, এমনকি যেগুলি ভেঙে যায়নি সেগুলিও। এটি কেবল কারখানায় কেবল ত্রুটিগুলি সনাক্ত করার জন্যও প্রযোজ্য। ডিভাইসটিতে একটি সুইচিং পাওয়ার সাপ্লাই অন্তর্ভুক্ত রয়েছে যা একটি উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস তৈরি করে, যার নো-লোড ভোল্টেজ 15KV এবং শর্ট-সার্কিট কারেন্ট 50mA। একটি উচ্চ-সংবেদনশীলতা অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার ব্যালেন্স ইন্ডিকেশনের জন্য ব্যবহৃত হয়, যখন একটি আনুপাতিক পটেনশিওমিটার ব্যালেন্স ব্রিজ তৈরি করে। পুরো সমাবেশটি একটি উচ্চ পটেনশিয়ালে কাজ করে, এবং পরিমাপ কেবলটি একটি বিশেষভাবে ডিজাইন করা ডাবল-কোর উচ্চ-ভোল্টেজ রাবার কেবল যা লিড রেজিস্ট্যান্স থেকে ত্রুটিগুলি দূর করার জন্য চার-টার্মিনাল রেজিস্ট্যান্স পরিমাপ পদ্ধতি ব্যবহার করে। কেবলটি তার ব্রেইডেড শিল্ডিং লেয়ারের মাধ্যমে নির্ভরযোগ্যভাবে গ্রাউন্ডেড। সুরক্ষার জন্য, প্যানেলের অপারেশন বোতামটি একটি নিম্ন পটেনশিয়ালে থাকে এবং ব্রিজটি একটি ইনসুলেটিং রড ব্যবহার করে পরিচালিত হয়। উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস এবং ব্রিজ একটি পোর্টেবল অ্যালুমিনিয়াম অ্যালয় কেসে একত্রিত করা হয়েছে, যা ডিভাইসটিকে হালকা, পরিচালনা করা সহজ এবং ব্যবহার করা নিরাপদ করে তোলে। ওয়েভ রিফ্লেকশন পদ্ধতির তুলনায়, ব্রিজ ব্যালেন্স পদ্ধতির কোনও অন্ধ এলাকা নেই এবং এটি বিশেষত ছোট কেবল এবং কেবলের প্রান্তের কাছাকাছি ব্রেকডাউন পয়েন্টগুলি সনাক্ত করার জন্য উপযুক্ত, সহজ অপারেশন সহ।

বৈশিষ্ট্য



আউটপুট ভোল্টেজ সামঞ্জস্যযোগ্য;
শক ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য;
ওভারকারেন্ট সুরক্ষা সহ;
পরীক্ষার পরিসরে কোনও অন্ধ স্থান নেই;
সিগন্যাল ফ্রিকোয়েন্সি সমন্বয়;
শূন্য সুরক্ষা।
 উচ্চ-ভোল্টেজ ব্রিজগুলি বিশেষত এর জন্য উপযুক্ত
1. কেবল স্থাপন করার পরে কেবলের উচ্চ-রেজিস্ট্যান্স ব্রেকডাউন পয়েন্ট, বিশেষ করে লিনিয়ার উচ্চ-রেজিস্ট্যান্স ব্রেকডাউন পয়েন্ট যা কম-রেজিস্ট্যান্স পোড়াতে কঠিন, যেমন কেবলের মধ্যবর্তী জয়েন্টের লিনিয়ার উচ্চ-রেজিস্ট্যান্স ব্রেকডাউন।
2. ফ্ল্যাশওভার টাইপ ব্রেকডাউন পয়েন্ট। ব্রেকডাউনের পরে, ধ্রুবক কারেন্ট উৎস আর্ক বজায় রাখতে পারে, একটি স্থিতিশীল কারেন্ট ব্রিজের মধ্য দিয়ে প্রবাহিত হয় এবং ব্রিজের পর্যাপ্ত সংবেদনশীলতা রয়েছে।
3. যে ত্রুটি পয়েন্টগুলি এখনও ভেঙে যায়নি তবে কম রেজিস্ট্যান্সযুক্ত, যেমন কেবলের কম রেজিস্ট্যান্স মানযুক্ত ইনসুলেশন ত্রুটি পয়েন্টগুলি যা অপারেটিং ভোল্টেজে ভেঙে যায় না তা মেগওহমিটার ব্যবহার করে পাওয়া যায়।
উপরের বৈশিষ্ট্যগুলির কারণে, উচ্চ-ভোল্টেজ উচ্চ-ভোল্টেজ ব্রিজগুলি নিম্নলিখিত ব্যবহারকারীদের জন্য বিশেষভাবে উপযুক্ত:
পেশাদার পজিশনিংয়ে নিযুক্ত দলগুলি: যেমন কেবল মেরামত এবং বড় এবং মাঝারি আকারের পাওয়ার সাপ্লাই ব্যুরো এবং বড় বিদ্যুৎ উদ্যোগের জন্য ট্রায়াল ক্লাস। উচ্চ-ভোল্টেজ ব্রিজ ব্যবহার করে বেশিরভাগ কেবল ব্রেকডাউন পয়েন্টগুলি দ্রুত খুঁজে পাওয়া যেতে পারে যাতে আনুমানিক ব্রেকডাউন অবস্থানটি খুঁজে পাওয়া যায়। এটি ওয়েভ রিফ্লেকশন পদ্ধতি এবং ফিক্সড পয়েন্ট মিটারের সাথে একত্রে ব্যবহার করা যেতে পারে যাতে একে অপরের শক্তি থেকে শেখা যায় এবং পজিশনিং আরও দ্রুত এবং নির্ভরযোগ্য করা যায়।
1. ছোট ব্যবহারকারী: যেমন ছোট পাওয়ার সাপ্লাই ব্যুরো এবং মাঝারি আকারের বিদ্যুৎ উদ্যোগ। কেবলের সংখ্যা বেশি নয়, সাধারণ দিকটি স্পষ্ট, যন্ত্রটি অবস্থিত নয়, দাম বেশি এবং ব্যবহারকারীর গুণমান এবং অভিজ্ঞতা উচ্চতর হতে হবে, তাই এটি সেরা পছন্দ নয়। এই ডিভাইসটি বেছে নেওয়া একটি ভাল উপায়, যা পরিচালনা করা সহজ এবং দৈনন্দিন চাহিদা পূরণ করতে পারে।
2. কেবল উৎপাদন প্ল্যান্ট: কারখানায়, এটি বিভিন্ন কেবলের ব্রেকডাউন পয়েন্ট সনাক্ত করতে ব্যবহার করা যেতে পারে এবং একটি ডিজিটাল ক্যাপাসিট্যান্স মিটার নির্বাচন করা যেতে পারে যাতে ডিসকানেকশন পয়েন্টটি খুঁজে পাওয়া যায়। ডিভাইসটি হালকা ওজনের এবং কেবলের ব্যবহারকারীদের জন্য পজিশনিং পরিষেবাগুলির জন্য মাঠে বহন করা সহজ।







পণ্যের প্যারামিটার

নো লোড ভোল্টেজ	≤15KV
শর্ট সার্কিট কারেন্ট	≤100mA
পজিশনিং নির্ভুলতা	±(0.1%·L±1)M
ওজন	16 কেজি
পাওয়ার সাপ্লাই	AC 220 এবং 9V ব্যাটারি
