Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

বাড়ি > পণ্য >

ক্যাবল ত্রুটি সনাক্তকারী

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH Test
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	XHHD530M

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH Test

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

XHHD530M

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

underground cable fault locator

cable tester fault locator

cable fault locator with warranty

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 ইউনিট

প্যাকেজিং বিবরণ:

কাঠের বাক্স

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

XHHD530M

বিবরণ

লুকানো লাইন পোঁতা লাইনের ত্রুটি সনাক্তকারী হল বিদ্যুৎ, সম্প্রচার, ডাক ও টেলিযোগাযোগ বিভাগ, সেইসাথে শিল্প ও খনি, গ্রামীণ এলাকায় ভূগর্ভস্থ কেবল, সরাসরি পোঁতা বর্মযুক্ত কেবল লাইন এবং পোঁতা লাইনের ত্রুটি খুঁজে বের করার জন্য একটি বিশেষ যন্ত্র। এটি পোঁতা লাইনের দিক, আরও সঠিক ভূগর্ভস্থ অবস্থান, মৌলিক পোঁতা গভীরতা এবং বিভিন্ন ভূমি ফুটো ত্রুটি, ভাঙা কোর ত্রুটি সনাক্ত করতে পারে, যার মধ্যে রয়েছে ধানক্ষেতের নিচে লাইন, সিমেন্ট রাস্তা, ইট ও পাথর, অ্যাসফাল্ট রাস্তা এবং ভবনের দেয়ালের মধ্যে লাইন। উপযুক্ত পদ্ধতি ব্যবহার করে এই যন্ত্রের মাধ্যমে মাটিতে ব্যবহৃত জলরোধী তার এবং কেবল সনাক্ত করা যেতে পারে।০

ট্রান্সমিটার

ট্রান্সমিটার প্যানেল "পাওয়ার সুইচ", "পাওয়ার ইন্ডিকেশন"; "আউটপুট সিলেকশন", "হাই, মিডিয়াম, লো"; "আউটপুট ইন্ডিকেশন" এবং "কে মেজারমেন্ট" সুইচিং সুইচ দিয়ে সজ্জিত, এবং ইন্ডিকেটর লাইট সুইচিং পজিশন নির্দেশ করে; "আউটপুট ও কে ওহম মেজারমেন্ট" একটি আউটপুট টার্মিনাল শেয়ার করে, যা "আউটপুট ও ইন্ডিকেশন" এবং "কে ওহম মেজারমেন্ট" সুইচ দ্বারা সুইচ করা হয়; "আউটপুট ২" আউটপুট টার্মিনাল সেট করুন; স্কয়ার মিটার হেড আউটপুট এবং কে ওহম রেজিস্ট্যান্স নির্দেশ করে। এটি লাইনের অন, অফ, মিশ্রণ পরীক্ষা করতে পারে এবং ভূমি ফুটো রেজিস্ট্যান্সের আকার পরিমাপ করতে পারে।
আউটপুট সিগন্যাল ফর্ম	পালস পিরিয়ড ১.৩৪±০.১৫mS। প্রস্থ ০.২ ±০.১mS বিরতি পিরিয়ড ১.৮±১S।
আউটপুট ভোল্টেজ	পালস পিরিয়ড Upp হাই রেঞ্জ ১০০০০V এর বেশি, মিডিয়াম রেঞ্জ ৬০V এর বেশি, লো রেঞ্জ ৩০V এর বেশি।
কে ওহম মেজারমেন্ট	এটি সাইড লাইনের অন, অফ, মিশ্রণ এবং ফুটো গ্রুপের আকার পরীক্ষা করতে পারে এবং ত্রুটির প্রকৃতি নির্ধারণ করতে পারে।
আউটপুট ২ আউটপুট টার্মিনাল	এটি পিক পালস শর্ট-সার্কিট কারেন্ট ১-৫A আউটপুট করতে পারে।
আউটপুট পাওয়ার	পালস পাওয়ার ২.৫W এর বেশি (যখন হাই-এন্ড লোড রেজিস্ট্যান্স ৮০K ওহম)।
পাওয়ার সাপ্লাই	৮.৪V।

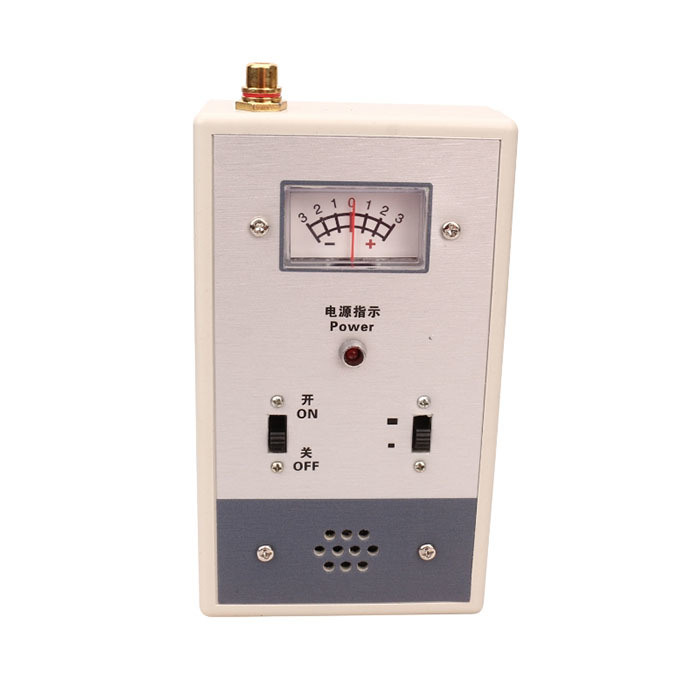

রিসিভার

পাওয়ার সুইচ, পাওয়ার ইন্ডিকেটর, "হাই গিয়ার", "লো গিয়ার" সেট করুন সুইচ; যখন মিটারে একটি সংকেত থাকে, তখন এটি ইতিবাচক দিক বা নেতিবাচক দিক নির্দেশ করে; উপরের দিকে একটি ইনপুট টার্মিনাল রয়েছে, যা যথাক্রমে প্রোব বা প্লাগ-ইন প্লাগে প্রবেশ করানো যেতে পারে।
প্রাপ্ত সিগন্যাল ফর্ম	পালস পিরিয়ড ১.৩৬০.১৫mS
প্রাপ্ত সিগন্যাল ফর্ম	প্রস্থ ০.২0.১mS, বিরতি পিরিয়ড ১.৮১S।
পাওয়ার সাপ্লাই	৬V (৪ নং ৫ ব্যাটারি)
ত্রুটি সনাক্তকরণ পরিসীমা এবং সনাক্তকরণ নির্ভুলতা	যখন সনাক্তকরণের দৈর্ঘ্য ৩ কিমি, পোঁতা গভীরতা ২ মিটার শর্ট সার্কিট থেকে মাটিতে, এবং ফুটো ত্রুটির ফুটো রেজিস্ট্যান্স ৫০০k ওহমের কম, সন্নিবেশ পরিমাপ পজিশনিং ত্রুটি ০.২ মিটারের কম।
	যখন ১ কিমি দৈর্ঘ্য এবং ২ মিটার পোঁতা গভীরতা এবং মাটির সাথে ভাল ইনসুলেশন সহ একটি ভাঙা কোর ত্রুটি সনাক্ত করা হয়, তখন পরিদর্শন পজিশনিং ত্রুটি ০.৪ মিটারের কম।
	প্রকৃত সনাক্তকরণের দৈর্ঘ্য ১-৫ কিমি এবং পোঁতা গভীরতা ২-৩ মিটার অতিক্রম করতে পারে।
অ্যান্টি-ইন্টারফারেন্স পারফরম্যান্স	প্রাপ্ত সংকেত স্পষ্ট এবং ২২০ kV লাইনের নিচে ভূগর্ভস্থ তারের ত্রুটি সনাক্ত করতে পারে।
যন্ত্রের কাজের শর্তাবলী	এই যন্ত্রটি -১৫ পরিবেষ্টিত তাপমাত্রা এবং ৮৬-১০৮Kpa বায়ুমণ্ডলীয় চাপ সহ পরিবেশে অবিচ্ছিন্নভাবে কাজ করতে পারে।
