ভূগর্ভস্থ তারের পথ সনাক্তকরণ এবং কবরের গভীরতা পরিমাপের জন্য কেবল রুট ট্রেসার XHLJ504L 100W অডিও ফ্রিকোয়েন্সি

ভূগর্ভস্থ তারের পথ সনাক্তকরণ এবং কবরের গভীরতা পরিমাপের জন্য কেবল রুট ট্রেসার XHLJ504L 100W অডিও ফ্রিকোয়েন্সি

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	এক্সএইচএলজে 504 এল

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

এক্সএইচএলজে 504 এল

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

১০০W অডিও ফ্রিকোয়েন্সি রুট ট্রেসিং

ভূগর্ভস্থ কেবল পাথ সনাক্তকরণ

অ্যান্টি-ইন্টারফারেন্স বুরিয়াল ডেপথ মেজারমেন্ট

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

এক্সজেডএইচ পরীক্ষা

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রতি বছর 2000 ইউনিট

পণ্যের বর্ণনা

ভূগর্ভস্থ তারের মানচিত্র এবং নির্মাণ পরিকল্পনা দলের জন্য ডিজাইন করা

️ ইউটিলিটি অ্যাসেট ম্যাপিং টিমজিআইএস ডকুমেন্টেশন এবং নেটওয়ার্ক পরিকল্পনা জন্য ভূগর্ভস্থ তারের বিন্যাস মানচিত্র

✅ খনন ও নির্মাণ কর্মীরাতারের ক্ষতি রোধ করার জন্য খনন করার আগে তারের রুট এবং কবর গভীরতা সনাক্ত করুন

ক্যাবল ইনস্টলেশন যাচাইকরণনির্মিত ক্যাবল রুট এবং কবর গভীরতা ডিজাইন স্পেসিফিকেশন মেলে যাচাই করুন

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যXHLJ504L ক্যাবল রুট ট্র্যাকারএটি একটি বিশেষায়িত ভূগর্ভস্থ ক্যাবল সনাক্তকরণ যন্ত্র যা ক্যাবল সনাক্তকারী থেকে মৌলিকভাবে ভিন্ন একটি প্রশ্নের উত্তর দিতে ডিজাইন করা হয়েছেঃকোন ক্যাবল নয়, ক্যাবলটা কোথায় যায়?১০০ ওয়াট উচ্চ ক্ষমতাসম্পন্ন অডিও ফ্রিকোয়েন্সি ট্রান্সমিশন এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন রিসিভিং প্রযুক্তি ব্যবহার করে,এই সিস্টেমটি সুনির্দিষ্ট অনুসন্ধান এলাকার মধ্যে ভূগর্ভস্থ তারের বিন্যাস অবস্থান এবং কবর গভীরতা সঠিকভাবে সনাক্ত করে যা নিরাপদ খনন পরিকল্পনা সক্ষম করে, সঠিক ইউটিলিটি ম্যাপিং, এবং ইনস্টলেশন যাচাইকরণ।

🔍 ক্যাবল রুট ট্র্যাকার বনাম ক্যাবল আইডেন্টিফায়ারএক্যাবল আইডেন্টিফায়ার"কোন ক্যাবলটি আমরা খুঁজছি?" একটি নির্দিষ্ট বিন্দুতে একাধিক ক্যাবল মধ্যে উত্তর।ক্যাবল রুট ট্র্যাকার"এই ক্যাবলটি ভূগর্ভস্থ কোথায় যায়?" এর উত্তর দেয় √ তার পুরো পথটি ট্র্যাক করে এবং দূরত্বের উপর কবর গভীরতা পরিমাপ করে। এক্সএইচএলজে 504 এল একটি রুট ট্র্যাকার,বিশেষভাবে নির্মিত দলগুলির জন্য যারা খনন বা নথিভুক্ত ইউটিলিটি সম্পদগুলির আগে ভূগর্ভস্থ তারের পথের মানচিত্র তৈরি করতে হবেতার 100W উচ্চ ক্ষমতা আউটপুট গভীরতা নির্ভরযোগ্য সনাক্তকরণের জন্য মাটি মাধ্যমে সংকেত অনুপ্রবেশ নিশ্চিত করে।

মূল বৈশিষ্ট্যাবলী

মডেল নম্বর

XHLJ504L

আউটপুট ফ্রিকোয়েন্সি

অডিও ফ্রিকোয়েন্সি

আউটপুট সংকেত

অস্থায়ী, 0 ~ 50Vpp

আউটপুট পাওয়ার

১০০ ওয়াট (উচ্চ শক্তি)

আউটপুট বর্তমান

0~2A

পাওয়ার সাপ্লাই

এসি 220 ভোল্ট (± 10%), 50 হার্জ (± 5%)

রিসিভিং মোড

ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন

সার্টিফিকেশন

সিই / আইএসও

ব্র্যান্ড

XZH টেস্ট

উৎপত্তি

চীন

সিস্টেম উপাদান

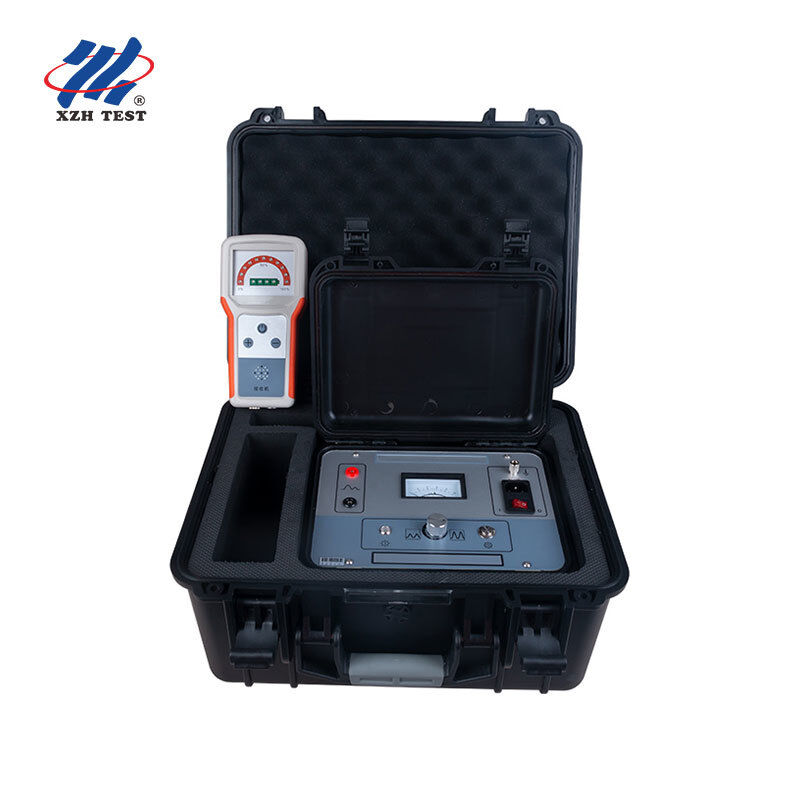

এক্সএইচএলজে৫০৪এল ক্যাবল রুট ট্র্যাকার সিস্টেম দুটি প্রধান উপাদান নিয়ে গঠিত যা একযোগে কাজ করেঃ

উপাদান

ফাংশন

রুট সিগন্যাল ট্রান্সমিটার

উচ্চ-শক্তির অডিও ফ্রিকোয়েন্সি সংকেত উত্পন্ন করে যা লক্ষ্য ক্যাবলে ইনজেক্ট করা হয়। ওভার-কুরেন্ট, ওপেন সার্কিট এবং শর্ট সার্কিট সুরক্ষার সাথে অ্যান্টি-ভিব্রেশন ডিজাইন বৈশিষ্ট্যযুক্ত।শক্তিশালী অ্যান্টি-ইনফেরেনশন ক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে.

রিসিভার (ক্যাবল ত্রুটি পয়েন্ট ডিটেক্টর)

ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন সেন্সিং সহ হ্যান্ডহেল্ড ইউনিট যা মাটির উপরে প্রেরিত সংকেত সনাক্ত করে।অপারেটরদের ক্যাবল রুট ট্র্যাক করতে এবং সিগন্যাল শক্তির পরিবর্তনগুলি অনুসরণ করে কবর গভীরতা পরিমাপ করতে সক্ষম করে.

মূল বৈশিষ্ট্য

মাটি এবং পাথরের মাধ্যমে শক্তিশালী সংকেত অনুপ্রবেশের জন্য 100W উচ্চ-শক্তির অডিও ফ্রিকোয়েন্সি আউটপুট

বিরামবিহীন 0 ~ 50Vpp আউটপুট সংকেত স্পষ্ট, পার্থক্যযোগ্য সনাক্তকরণ প্যাটার্ন প্রদান করে

ইলেক্ট্রোম্যাগনেটিক ইনডাকশন রিসিভিং মোডটি যোগাযোগহীন ভূগর্ভস্থ তারের ট্র্যাকিং সক্ষম করে

ক্ষেত্রের পরিবেশে নির্ভরযোগ্য পারফরম্যান্সের জন্য অ্যান্টি-ভিব্রেশন টেকসই নির্মাণ

শক্তিশালী এন্টি-ইন্টারফারেন্স ক্ষমতা অন্যান্য বৈদ্যুতিক অবকাঠামোর কাছাকাছি স্থিতিশীল অপারেশন নিশ্চিত করে

অতিরিক্ত বর্তমান, খোলা সার্কিট এবং শর্ট সার্কিট সুরক্ষা সুরক্ষা সরঞ্জাম এবং অপারেটর

সঠিক এবং দ্রুত ক্যাবল রুট ট্র্যাকিং জরিপ সময় কমাতে এবং মানচিত্রের নির্ভুলতা উন্নত

সম্ভাব্য ক্যাবল এলাকায় উভয় তারের পথ বিন্যাস এবং কবর গভীরতা সনাক্ত করার জন্য উপযুক্ত

পণ্যের চিত্র

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এক্সএইচএলজে৫০৪এল কাদের জন্য ডিজাইন করা হয়েছে এবং এটি কোন সমস্যার সমাধান করে?

XHLJ504L ভূগর্ভস্থ তারের ম্যাপিং টিম, নির্মাণ পরিকল্পনা দল, এবং ইউটিলিটি সম্পদ ব্যবস্থাপনা বিভাগ যারা খনন আগে তারের রুট এবং কবর গভীরতা সনাক্ত করতে হবে জন্য ডিজাইন করা হয়.ক্যাবল সনাক্তকারীগুলির বিপরীতে যা "কোন ক্যাবলটি কোনটি" এর মধ্যে নির্ধারণ করে, এক্সএইচএলজে 504 এল উত্তর দেয় "এই ক্যাবলটি কোথায় যায়?এটি খননের সময় দুর্ঘটনাক্রমে তারের সংঘর্ষ প্রতিরোধের জন্য সমালোচনামূলক, জিআইএস সিস্টেমের জন্য ইউটিলিটি সম্পদ নথিভুক্ত করা এবং নতুন ইনস্টল করা তারগুলি ডিজাইন স্পেসিফিকেশন মেনে চলে কিনা তা যাচাই করা।

প্রশ্ন ২ঃ এক্সএইচএলজে৫০৪এল একটি ক্যাবল আইডেন্টিফায়ার (যেমন এক্সএইচএসবি৫০৫বি/এক্সএইচএসবি৫০৫ডিএস) থেকে কীভাবে আলাদা?

পণ্যগুলি পরিপূরক কিন্তু পৃথক উদ্দেশ্যে কাজ করেঃক্যাবল সনাক্তকারী(XHSB505B/XHSB505DS) আপনি কোন নির্দিষ্ট ক্যাবল খুঁজছেন তা নির্ধারণ করুন যখন অনেকগুলি অভিন্ন ক্যাবল একটি একক স্থানে উপস্থিত থাকে তারা উত্তর দেয় "কোন ক্যাবল?ক্যাবল রুট ট্র্যাকার(XHLJ504L) ভূগর্ভস্থ পথের সন্ধান করুন এবং একটি তারের কবর গভীরতা পরিমাপ করুন যা আপনি ইতিমধ্যে জানেন। তারা উত্তর দেয় "এই তারটি কোথায় যায়?XHLJ504L মাটি অনুপ্রবেশ জন্য ডিজাইন করা 100W উচ্চ ক্ষমতা অডিও ফ্রিকোয়েন্সি সংক্রমণ ব্যবহার করেক্যাবল আইডেন্টিফায়ারগুলির ইমপ্লাস-ভিত্তিক শনাক্তকরণ সংকেতের তুলনায় দলগুলি সাধারণত ভূগর্ভস্থ মানচিত্রের জন্য একটি রুট ট্র্যাকার এবং সংযোগ পয়েন্টগুলিতে ক্যাবল নির্বাচন করার জন্য একটি শনাক্তকারী ব্যবহার করে।

প্রশ্ন ৩: XHLJ504L ভূগর্ভস্থ তারের গভীরতা কতটুকু সনাক্ত করতে পারে?

এক্সএইচএলজে৫০৪এল এর ১০০ ওয়াট উচ্চ-শক্তির আউটপুট 0 ~ 50 ভিপিপি বিরতিপূর্ণ অডিও ফ্রিকোয়েন্সি সংকেত নির্ভরযোগ্য তারের রুট ট্র্যাকিং এবং কবর গভীরতা পরিমাপের জন্য শক্তিশালী মাটি অনুপ্রবেশ সরবরাহ করে।প্রকৃত সনাক্তকরণের গভীরতা মাটির অবস্থার উপর নির্ভর করেইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন রিসিভিং মোড অপারেটরদের ক্যাবলের সাথে শারীরিক যোগাযোগ ছাড়াই মাটির উপরে সংকেত সনাক্ত করতে দেয়,ক্যাবল এলাকা জুড়ে কার্যকর জরিপ সক্ষম.

প্রশ্ন 4: এই ডিভাইসটি বৈদ্যুতিক হস্তক্ষেপের সাথে এলাকায় কাজ করতে পারে?

হ্যাঁ, এক্সএইচএলজে৫০৪এল-এ শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা রয়েছে বিশেষভাবে লাইভ ইলেকট্রিক অবকাঠামোর কাছে কাজ করার জন্য ডিজাইন করা।বিরতিপূর্ণ অডিও ফ্রিকোয়েন্সি আউটপুট প্যাটার্ন একটি স্বতন্ত্র সংকেত তৈরি করে যা রিসিভার ব্যাকগ্রাউন্ড বৈদ্যুতিক গোলমাল থেকে আলাদা করতে পারেউচ্চ-শক্তির 100W আউটপুটের সাথে মিলিয়ে, সিস্টেমটি সাবস্টেশন, শহুরে তারের করিডোর এবং শিল্প অঞ্চলগুলির মতো বৈদ্যুতিকভাবে গোলমালপূর্ণ পরিবেশেও নির্ভরযোগ্য সনাক্তকরণ বজায় রাখে।

প্রশ্ন ৫ঃ ট্রান্সমিটারে কোন সুরক্ষা বৈশিষ্ট্যগুলি অন্তর্নির্মিত?

এক্সএইচএলজে৫০৪এল ট্রান্সমিটারটিতে ব্যাপক সুরক্ষা রয়েছেঃ অতিরিক্ত বর্তমানের সুরক্ষা অত্যধিক বর্তমান গ্রহণের কারণে ক্ষতি রোধ করে;ওপেন সার্কিট সুরক্ষা লোড সংযুক্ত না হলে আউটপুট পর্যায়ে রক্ষা করেএবং স্বয়ংক্রিয়ভাবে শর্ট সার্কিট সুরক্ষা যাত্রা যদি আউটপুট টার্মিনাল দুর্ঘটনাক্রমে শর্ট হয়।এই বৈশিষ্ট্যগুলি কঠোর ক্ষেত্রের অবস্থার মধ্যে নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে.

এক্সজেডএইচ টেস্ট সম্পর্কে

এক্সজেডএইচ টেস্ট একটি পেশাদার প্রস্তুতকারক যা বিশ্বব্যাপী বিদ্যুৎ সরবরাহকারী, বৈদ্যুতিক ঠিকাদার এবং শিল্প গ্রাহকদের জন্য তারের পরীক্ষা, ত্রুটি সনাক্তকরণ এবং ডায়াগনস্টিক সমাধানগুলিতে বিশেষজ্ঞ।ক্যাবল সনাক্তকারী সহ একটি বিস্তৃত পণ্য লাইন সহ, রুট ট্র্যাকার, ত্রুটি সনাক্তকারী এবং ডায়াগনস্টিক সিস্টেম, এক্সজেডএইচ টেস্ট সবচেয়ে চাহিদাপূর্ণ পেশাদার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা নির্ভরযোগ্য ক্ষেত্রের সরঞ্জাম সরবরাহ করে।

আপনার ক্যাবল রুট ট্র্যাকিং এবং ভূগর্ভস্থ ম্যাপিং প্রয়োজনীয়তার জন্য কাস্টমাইজড সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন।
