সিগন্যাল ট্রান্সমিটার এবং রিসিভার সহ ইন্টেলিজেন্ট আন্ডারগ্রাউন্ড পাইপলাইন পাথফাইন্ডার XHLJ504L মাল্টি-ফাংশন কেবল লোকেটার

সিগন্যাল ট্রান্সমিটার এবং রিসিভার সহ ইন্টেলিজেন্ট আন্ডারগ্রাউন্ড পাইপলাইন পাথফাইন্ডার XHLJ504L মাল্টি-ফাংশন কেবল লোকেটার

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	এক্সএইচএলজে 504 এল

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

এক্সএইচএলজে 504 এল

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

মাল্টি-ফাংশন পাইপলাইন পাথফাইন্ডার ডিটেকশন

ইন্টেলিজেন্ট সিগন্যাল ট্রান্সমিটার রিসিভার

সঠিক কেবল বুরিয়াল ডেপথ লোকেটর

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

এক্সজেডএইচ পরীক্ষা

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রতি বছর 2000 ইউনিট

পণ্যের বর্ণনা

🎯 পৌর অবকাঠামো এবং মাল্টি-ইউটিলিটি সনাক্তকরণ দলের জন্য ডিজাইন করা হয়েছে

🏙️ পৌর পরিকল্পনা বিভাগশহুরে অবকাঠামো ডকুমেন্টেশনের জন্য ভূগর্ভস্থ পাইপলাইন এবং কেবল নেটওয়ার্ক ম্যাপ করুন

🔧 মাল্টি-ইউটিলিটি সনাক্তকরণ পরিষেবারাস্তার খনন এবং সড়ক কাজের আগে কেবল, পাইপ এবং কনডুইট সনাক্ত করুন

📊 অবকাঠামো সম্পদ ব্যবস্থাপকসম্মতি এবং ভবিষ্যতের রেফারেন্সের জন্য খনন করা ইউটিলিটি লেআউটগুলি যাচাই এবং নথিভুক্ত করুন

পণ্যের সংক্ষিপ্ত বিবরণ

দ্য XHLJ504L ইন্টেলিজেন্ট মাল্টি-ফাংশন আন্ডারগ্রাউন্ড পাইপলাইন পাথফাইন্ডার একটি বহুমুখী সনাক্তকরণ ব্যবস্থা যা কেবল পাওয়ার কেবলগুলিই নয়, পাইপলাইন, কনডুইট এবং অন্যান্য ভূগর্ভস্থ ইউটিলিটিগুলি সনাক্ত করার জন্য ডিজাইন করা হয়েছে। একক-উদ্দেশ্য কেবল রুট ট্রেসারগুলির বিপরীতে, এই বুদ্ধিমান সিস্টেমটি উচ্চ-ক্ষমতার সংকেত ট্রান্সমিটারকে একটি সংবেদনশীল ইলেক্ট্রো-ম্যাগনেটিক ইন্ডাকশন রিসিভারের সাথে একত্রিত করে ভূগর্ভস্থ অবকাঠামোর লেআউটগুলি নির্ভুলভাবে ম্যাপ করতে এবং বিভিন্ন ধরণের ইউটিলিটির জন্য খননের গভীরতা পরিমাপ করতে।

সিস্টেমটিতে একটি উচ্চ-ক্ষমতার অডিও ফ্রিকোয়েন্সি ট্রান্সমিটার রয়েছে যা লক্ষ্য লাইনে একটি বিরতিহীন 0~50Vpp সংকেত প্রবেশ করায় এবং একটি হ্যান্ডহেল্ড রিসিভার যা মাটির উপরে প্ররোচিত ইলেক্ট্রো-ম্যাগনেটিক ক্ষেত্র সনাক্ত করে। এই অ-আক্রমণাত্মক পদ্ধতি খনন ছাড়াই দ্রুত জরিপের অনুমতি দেয়, এটিকে শহুরে অবকাঠামো পরিকল্পনা, খননের আগে সুরক্ষা পরীক্ষা এবং ইউটিলিটি সম্পদ ডকুমেন্টেশনের জন্য একটি অপরিহার্য সরঞ্জাম করে তোলে।

🔍 মাল্টি-ফাংশন পাইপলাইন পাথফাইন্ডার বনাম সিঙ্গেল-পারপাস কেবল ট্রেসার: একটি ডেডিকেটেড কেবল রুট ট্রেসার (যেমন XHLJ504L বেসিক কনফিগারেশন) পাওয়ার কেবল পাথ সনাক্তকরণের উপর দৃষ্টি নিবদ্ধ করে, এই ইন্টেলিজেন্ট মাল্টি-ফাংশন পাইপলাইন পাথফাইন্ডার টেলিযোগাযোগ কনডুইট, ধাতব জলের পাইপ, গ্যাস পাইপলাইন এবং অন্যান্য অবকাঠামো সহ ভূগর্ভস্থ ইউটিলিটিগুলির একটি বিস্তৃত পরিসরে সনাক্তকরণ ক্ষমতা প্রসারিত করে। এর বুদ্ধিমান সংকেত প্রক্রিয়াকরণ বিভিন্ন ভূগর্ভস্থ অবস্থার উপর স্থিতিশীল কর্মক্ষমতা সহ আরও নির্ভুল এবং দ্রুত ট্রেসিং সরবরাহ করে, এটিকে পৌর দলগুলির জন্য বৈচিত্র্যময় ইউটিলিটি নেটওয়ার্ক পরিচালনার জন্য পছন্দের পছন্দ করে তোলে।

প্রযুক্তিগত স্পেসিফিকেশন

মডেল নম্বর

XHLJ504L

আউটপুট ফ্রিকোয়েন্সি

অডিও ফ্রিকোয়েন্সি

আউটপুট সংকেত

বিরতিহীন, 0~50Vpp

আউটপুট পাওয়ার

100W (উচ্চ ক্ষমতা)

আউটপুট কারেন্ট

0~2A

পাওয়ার সাপ্লাই

AC 220V (±10%), 50Hz (±5%)

গ্রহণ মোড

ইলেক্ট্রো-ম্যাগনেটিক ইন্ডাকশন

সার্টিফিকেশন

CE / ISO

ব্র্যান্ড

XZH TEST

উৎপত্তি

চীন

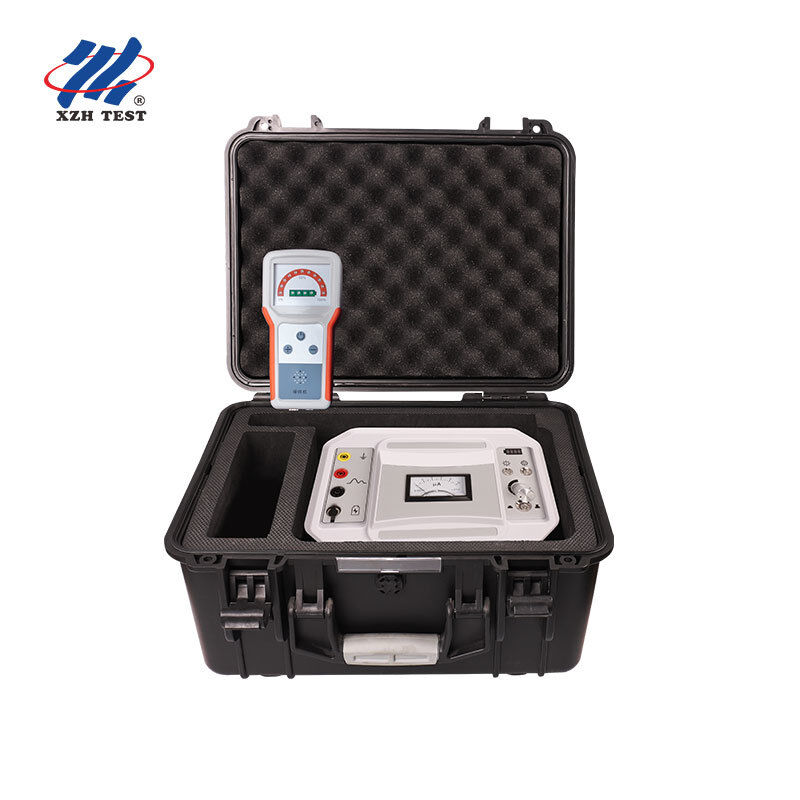

সিস্টেম উপাদান

উপাদান

কার্যকারিতা

সংকেত ট্রান্সমিটার

উচ্চ-ক্ষমতার অডিও ফ্রিকোয়েন্সি জেনারেটর অ্যান্টি-ভাইব্রেশন ডিজাইন সহ। শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা, এবং ওভার-কারেন্ট, ওপেন সার্কিট এবং শর্ট সার্কিট অবস্থার বিরুদ্ধে ব্যাপক সুরক্ষা বৈশিষ্ট্যযুক্ত। লক্ষ্য পাইপলাইন বা কেবলটিতে বিরতিহীন 0~50Vpp সংকেত প্রবেশ করায়।

রিসিভার (পিনপয়েন্ট ডিটেক্টর)

বুদ্ধিমান সংকেত প্রক্রিয়াকরণ সহ হ্যান্ডহেল্ড ইলেক্ট্রো-ম্যাগনেটিক ইন্ডাকশন সেন্সর। পাইপলাইন পাথ ট্রেস করতে, খননের গভীরতা পরিমাপ করতে এবং প্রচলিত ডিটেক্টরগুলির চেয়ে উচ্চতর নির্ভুলতা এবং গতির সাথে লেআউট অবস্থানগুলি সনাক্ত করতে মাটির উপরে প্রেরিত সংকেত সনাক্ত করে।

মূল বৈশিষ্ট্য

পাওয়ার কেবল, টেলিযোগাযোগ কনডুইট, ধাতব পাইপ এবং ভূগর্ভস্থ ইউটিলিটিগুলির জন্য মাল্টি-ফাংশন সনাক্তকরণ

বিভিন্ন ধরণের মাটির মাধ্যমে শক্তিশালী সংকেত অনুপ্রবেশের জন্য 100W উচ্চ-ক্ষমতার অডিও ফ্রিকোয়েন্সি আউটপুট

মাটির উপরে স্পষ্ট, স্বতন্ত্র সনাক্তকরণের জন্য বিরতিহীন 0~50Vpp সংকেত প্যাটার্ন

দ্রুত ট্রেসিংয়ের জন্য উন্নত সংকেত প্রক্রিয়াকরণ সহ বুদ্ধিমান ইলেক্ট্রো-ম্যাগনেটিক ইন্ডাকশন গ্রহণ

নির্ভরযোগ্য ফিল্ড পারফরম্যান্সের জন্য অ্যান্টি-ভাইব্রেশন টেকসই নির্মাণ

শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা লাইভ বৈদ্যুতিক অবকাঠামোর কাছাকাছি স্থিতিশীল সনাক্তকরণ নিশ্চিত করে

ব্যাপক সুরক্ষা: ওভার-কারেন্ট, ওপেন সার্কিট এবং শর্ট সার্কিট সুরক্ষা

নন-ইনভেসিভ সনাক্তকরণ — পাইপলাইন পাথ এবং খননের গভীরতা পরিমাপের জন্য কোনও খনন প্রয়োজন নেই

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: XHLJ504L পাইপলাইন পাথফাইন্ডার কার জন্য ডিজাইন করা হয়েছে?

XHLJ504L পৌর অবকাঠামো বিভাগ, মাল্টি-ইউটিলিটি সনাক্তকরণ পরিষেবা এবং সম্পদ ব্যবস্থাপনা দলগুলির জন্য ডিজাইন করা হয়েছে যাদের বিভিন্ন ধরণের ভূগর্ভস্থ ইউটিলিটি সনাক্ত এবং ম্যাপ করতে হবে — কেবল পাওয়ার কেবল নয়, টেলিযোগাযোগ কনডুইট, ধাতব জল এবং গ্যাস পাইপ এবং অন্যান্য ভূগর্ভস্থ অবকাঠামোও। এটি সড়ক কাজ, রাস্তার খনন বা নতুন নির্মাণ প্রকল্পের আগে ব্যাপক ভূগর্ভস্থ জরিপ পরিচালনা করা শহুরে পরিকল্পনা বিভাগগুলির জন্য আদর্শ যন্ত্র।

প্রশ্ন ২: এটি কেবল কেবল রুট ট্রেসার থেকে কীভাবে আলাদা?

একটি ডেডিকেটেড কেবল রুট ট্রেসার পাওয়ার কেবল সনাক্তকরণের জন্য অপ্টিমাইজ করা হয়েছে। XHLJ504L ইন্টেলিজেন্ট মাল্টি-ফাংশন পাইপলাইন পাথফাইন্ডার এই ক্ষমতাকে ভূগর্ভস্থ ধাতব ইউটিলিটিগুলির — পাইপ, কনডুইট এবং কেবলগুলির একটি বিস্তৃত পরিসরে প্রসারিত করে। এর বুদ্ধিমান সংকেত প্রক্রিয়াকরণ বিভিন্ন ভূগর্ভস্থ অবস্থার উপর স্থিতিশীল কর্মক্ষমতা সহ দ্রুত, আরও নির্ভুল সনাক্তকরণ সরবরাহ করে। বৈচিত্র্যময় অবকাঠামো পরিচালনা করা পৌর দলগুলির জন্য, এই মাল্টি-ফাংশন ক্ষমতা মানে একটি যন্ত্র বেশিরভাগ সনাক্তকরণ কাজগুলি পরিচালনা করতে পারে যা অন্যথায় একাধিক বিশেষ ডিভাইসগুলির প্রয়োজন হবে।

প্রশ্ন ৩: XHLJ504L কোন ইউটিলিটি সনাক্ত করতে পারে?

XHLJ504L যেকোনো ভূগর্ভস্থ ধাতব ইউটিলিটি সনাক্ত করতে পারে যা অডিও ফ্রিকোয়েন্সি সংকেত পরিচালনা করতে পারে, যার মধ্যে রয়েছে: পাওয়ার কেবল (লাইভ এবং ডি-এনার্জাইজড), টেলিযোগাযোগ কপার কেবল, ধাতব জলের পাইপ, গ্যাস পাইপলাইন, কনডুইট সিস্টেম এবং অন্যান্য ধাতব ভূগর্ভস্থ অবকাঠামো। অ-ধাতব পাইপ (PVC, HDPE) সনাক্ত করা যেতে পারে যদি সেগুলিতে একটি ধাতব ট্রেসার তার থাকে বা যদি একটি পরিবাহী সন্ডে প্রবেশ করানো যায়। 100W উচ্চ-ক্ষমতার আউটপুট এবং ইলেক্ট্রো-ম্যাগনেটিক ইন্ডাকশন গ্রহণ মোড বেশিরভাগ সাধারণভাবে সম্মুখীন হওয়া ইউটিলিটি প্রকারের উপর নির্ভরযোগ্য সনাক্তকরণ সরবরাহ করে।

প্রশ্ন ৪: বুদ্ধিমান সংকেত প্রক্রিয়াকরণ কীভাবে সনাক্তকরণ গতি উন্নত করে?

XHLJ504L এর বুদ্ধিমান রিসিভার উন্নত অ্যালগরিদম সহ অডিও ফ্রিকোয়েন্সি ইলেক্ট্রো-ম্যাগনেটিক সংকেত প্রক্রিয়া করে যা পটভূমির শব্দ ফিল্টার করে এবং লক্ষ্য সংকেত প্যাটার্নকে বাড়িয়ে তোলে। এটি অপারেটরদের পাইপলাইন রুটগুলি দ্রুত ট্রেস করতে দেয় কারণ রিসিভার সংকেত উপস্থিতি এবং দিকের একটি স্পষ্ট, আরও স্থিতিশীল ইঙ্গিত সরবরাহ করে। ফলাফল হল মৌলিক অ্যানালগ রিসিভারগুলির তুলনায় দ্রুত জরিপ সমাপ্তি এবং আরও নির্ভুল পাথ ম্যাপিং যা আরও ম্যানুয়াল ব্যাখ্যার প্রয়োজন।

প্রশ্ন ৫: কী সুরক্ষা এবং সুরক্ষা বৈশিষ্ট্য অন্তর্ভুক্ত করা হয়েছে?

XHLJ504L ট্রান্সমিটারে ব্যাপক বৈদ্যুতিক সুরক্ষা অন্তর্ভুক্ত রয়েছে: ওভার-কারেন্ট সুরক্ষা অতিরিক্ত কারেন্ট ড্র থেকে ক্ষতি প্রতিরোধ করে; ওপেন সার্কিট সুরক্ষা কোনও লোড সংযুক্ত না থাকলে আউটপুট স্টেজকে রক্ষা করে; এবং শর্ট সার্কিট সুরক্ষা স্বয়ংক্রিয়ভাবে ট্রিপ করে যদি আউটপুট টার্মিনালগুলি দুর্ঘটনাক্রমে শর্ট করা হয়। অ্যান্টি-ভাইব্রেশন টেকসই নির্মাণ, শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা এবং নন-কন্টাক্ট ইলেক্ট্রো-ম্যাগনেটিক ইন্ডাকশন সনাক্তকরণ (জরিপের সময় লাইভ লাইনগুলির সাথে কোনও শারীরিক সংযোগ নেই) সবই নিরাপদ এবং নির্ভরযোগ্য ফিল্ড অপারেশনে অবদান রাখে।

XZH TEST সম্পর্কে

XZH TEST হল একটি পেশাদার প্রস্তুতকারক যা বিশ্বব্যাপী পাওয়ার ইউটিলিটি, পৌর অবকাঠামো বিভাগ এবং শিল্প গ্রাহকদের জন্য কেবল এবং পাইপলাইন টেস্টিং, সনাক্তকরণ এবং ডায়াগনস্টিক সমাধানের উপর বিশেষীকরণ করে। পাইপলাইন পাথফাইন্ডার, কেবল আইডেন্টিফায়ার, রুট ট্রেসার এবং ফল্ট লোকেটর সহ একটি বিস্তৃত পণ্য লাইন সহ, XZH TEST নির্ভরযোগ্য ফিল্ড সরঞ্জাম সরবরাহ করে যা সবচেয়ে চাহিদাপূর্ণ পেশাদার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

আপনার ভূগর্ভস্থ ইউটিলিটি সনাক্তকরণ প্রয়োজনীয়তাগুলির জন্য তৈরি একটি কাস্টমাইজড সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন।
