কমপ্যাক্ট, ফিল্ড-রেডি, এক ব্যক্তি অপারেশন।এক্সএইচজিজি৫০১ডি টিডিআর ক্যাবল ফ্যাল্ট লোকেটারের ওজন ৫ কেজির নিচে, সেকেন্ডের মধ্যে বুট হয়, এবং এর অন্তর্নির্মিত লিথিয়াম ব্যাটারি দিয়ে চালিত হয়, কোন জেনারেটর, কোন সহকারী, কোন সেটআপ বিলম্ব নেই।সার্ভিস ভ্যানের পিছনের অংশ থেকে ২ মিনিটেরও কম সময়ে লাইভ ট্র্যাকিং.

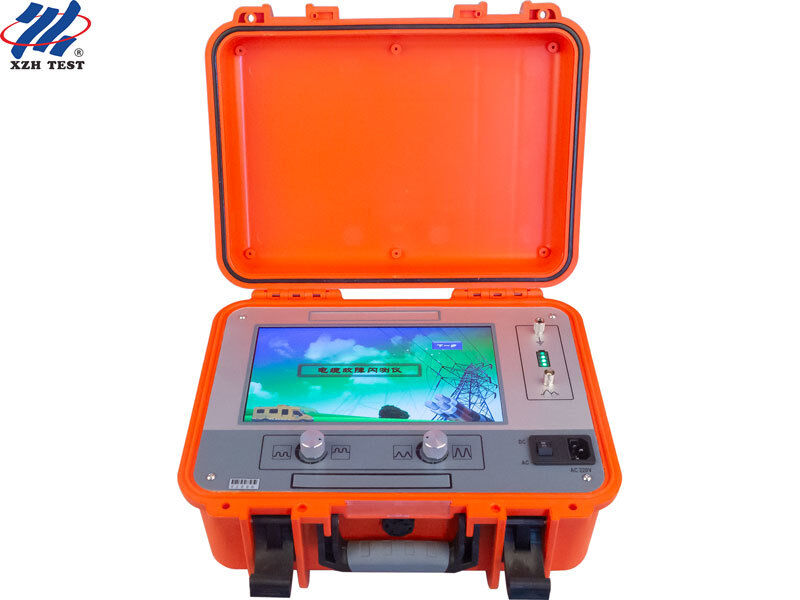

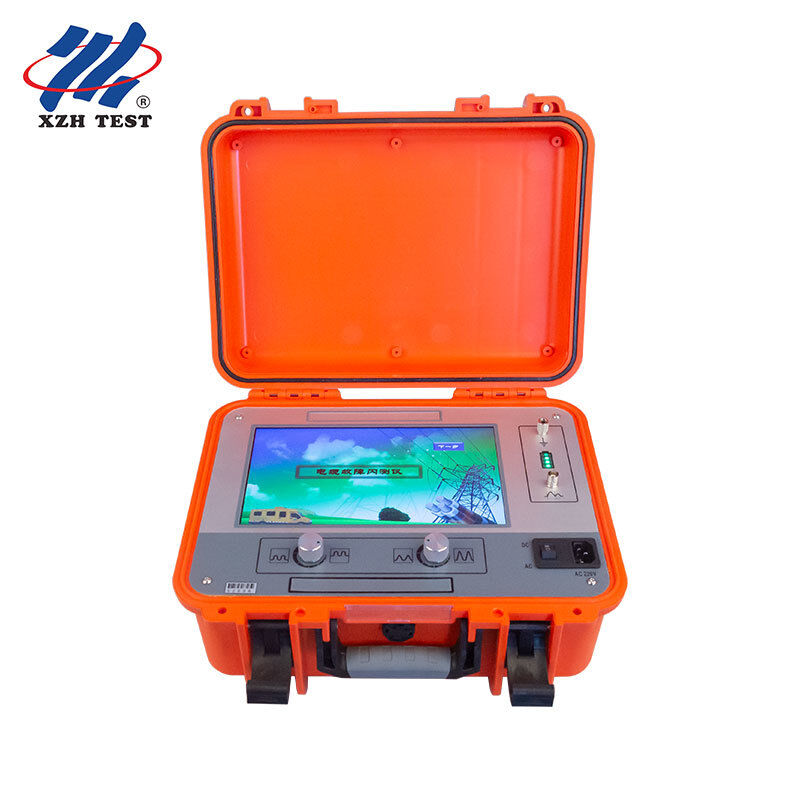

এক্সএইচজিজি৫০১ডি একটি পোর্টেবল টিডিআর ভিত্তিক ক্যাবল ত্রুটি প্রি-লোকেটর যা দ্রুত সাইট ডায়াগনস্টিকের জন্য ডিজাইন করা হয়েছে। ১০ ইঞ্চি টাচ এলসিডি, ১০০ মেগাহার্জ রিয়েল টাইম স্যাম্পলিং, এবং এমসিইউ সিঙ্গল-চিপ কেন্দ্রীয় নিয়ন্ত্রণ,এটি পরীক্ষাগার-গ্রেড যন্ত্রপাতিগুলির সাথে যুক্ত জটিলতা দূর করে. অপারেটররা পরীক্ষার ক্যানগুলি সংযুক্ত করে, প্রিসেট পরিসীমাটি নির্বাচন করে এবং স্টার্ট টিপুন. যন্ত্রটি স্বয়ংক্রিয়ভাবে ফল্ট দূরত্ব নির্ধারণের জন্য তরঙ্গের আকৃতি অর্জন করে, নমুনা নেয় এবং প্রক্রিয়া করে।নিম্ন ভোল্টেজ ইমপ্লান্স এবং ফ্ল্যাশওভার নমুনা গ্রহণ পদ্ধতি উভয়ই সমর্থন করে, এক্সএইচজিজি৫০১ডি কম প্রতিরোধের ত্রুটি, খোলা সার্কিট, শর্ট সার্কিট, ফুটো উচ্চ প্রতিরোধের ত্রুটি এবং ফ্ল্যাশওভার উচ্চ প্রতিরোধের ত্রুটিগুলি পাওয়ার ক্যাবল, নিয়ন্ত্রণ ক্যাবল,যোগাযোগের তার, এবং রাস্তার আলো তারের। একটি IP54 সুরক্ষা চ্যাসি মধ্যে নির্মিত এবং একটি ক্ষেত্র-swappable লিথিয়াম ব্যাটারি দ্বারা চালিত, এটি ইউটিলিটি রক্ষণাবেক্ষণ দল, বৈদ্যুতিক ঠিকাদারদের জন্য পছন্দ উপকরণ,এবং ফিল্ড সার্ভিস ইঞ্জিনিয়ারদের যারা নির্ভরযোগ্য ফলাফল প্রয়োজন শেখার বক্ররেখা ছাড়া।
ভ্যান থেকে ট্র্যাসে ২ মিনিটেরও কম সময়ে
বেশিরভাগ ক্যাবল ত্রুটি সনাক্তকারীরা নিয়ন্ত্রিত পরিবেশ অনুমান করেঃ স্থিতিশীল শক্তি, একটি ওয়ার্কবেঞ্চ এবং একটি প্রশিক্ষিত অপারেটর কনফিগার করার সময়। এক্সএইচজিজি 501 ডি বিপরীত অনুমান করেঃবিকেল সাড়ে তিনটায়এখানে একটি সাধারণ মোতায়েন দেখতে কেমনঃ
🙏
0:00
গাড়ির থেকে সরিয়ে ফেলুন। কোন উষ্ণায়ন চক্র, কোন ক্যালিব্রেশন পদ্ধতি।
🙏
0:30
পরীক্ষার ক্যাবলগুলি সংযুক্ত করুন। একক-কিউ এবং ডুয়াল-কিউ ক্যাবলগুলি সরাসরি প্লাগ ইন করুন। কোনও অ্যাডাপ্টার বাক্সের প্রয়োজন নেই।
🙏
0:45
পাওয়ার অন, বিল্ট-ইন লিথিয়াম ব্যাটারি, কোন জেনারেটর, কোন এক্সটেনশন কর্ড, টাচ স্ক্রিন প্রস্তুত।
🙏
1:15
300 মিটার, 1 কিলোমিটার, 3 কিলোমিটার, অথবা 16 কিলোমিটার।
✅
1:45
ত্রুটির দূরত্ব প্রদর্শিত হচ্ছে. অটো-বিশ্লেষণ তরঙ্গের ফর্ম inflection পয়েন্ট চিহ্নিত করে. মিটার মধ্যে ত্রুটির দূরত্ব.
কোন ল্যাপটপ নেই, কোন বহিরাগত সফটওয়্যার নেই, কোন বিশেষজ্ঞ প্রশিক্ষণ নেই। যন্ত্রটি ভারী কাজ করে ∙ অপারেটর দূরত্ব পড়ে এবং খননকারী দলকে নির্দেশ দেয়।
মাঠে ১০ ইঞ্চি টাচ ডিসপ্লে মানে কি
অনেকগুলি "পোর্টযোগ্য" ক্যাবল ত্রুটি পরীক্ষক 4.3-ইঞ্চি বা 5-ইঞ্চি প্রতিরোধী স্ক্রিন সহ জাহাজ যা একটি স্টাইলাসের প্রয়োজন এবং অভ্যন্তরীণ আলো অনুমান করে।XHGG501D একটি পূর্ণ 10 ইঞ্চি টিএফটি এলসিডি ব্যবহার করে। ট্যাবলেট কম্পিউটারে পাওয়া একই শ্রেণীর ডিসপ্লে।এটা শুধু নান্দনিকতা নিয়ে নয়:
পূর্ণ তরঙ্গের দৃশ্যমানতাঃ৫ ইঞ্চি স্ক্রিনে, একটি দীর্ঘ পরিসরের তরঙ্গের আকৃতি এমন স্থানে সংকুচিত হয় যেখানে ত্রুটির প্রতিফলন স্পাইকটি কয়েক পিক্সেল প্রশস্ত।অপারেটররা কেবলমাত্র অটো-অ্যানালিসিস অ্যালগরিদমের উপর নির্ভর না করেই ত্রুটির ফ্লেক্স পয়েন্টটি চাক্ষুষভাবে সনাক্ত করতে পারে. যখন অ্যালগরিদম একটি সীমান্ত প্রতিফলন চিহ্নিত করে ¢ একাধিক জয়েন্ট সহ বয়স্ক তারের উপর সাধারণ ¢ অপারেটর চাক্ষুষভাবে নিশ্চিত করতে বা স্বয়ংক্রিয় পাঠকে ওভাররাইড করতে পারে।
ডুয়াল-মোড কন্ট্রোলঃমেনু এবং প্রিসেটগুলির মাধ্যমে দ্রুত নেভিগেশনের জন্য টাচ স্ক্রিন; ত্রুটির তরঙ্গরূপ পরিমাপের সময় সঠিক কার্সার অবস্থান নির্ধারণের জন্য শারীরিক কোডযুক্ত বোতাম।দুই অপারেটর একসাথে কাজ করতে পারে ∙ একজন নেভিগেট করতে পারে, একটি জটিল মাল্টি-ফ্যাল্ট ট্র্যাক উপর ণ পরিমাপ।
অ্যান্টি-গ্লেয়ার সহ সূর্যের আলো-পঠনযোগ্যঃএলইডি ব্যাকলাইট সহ শিল্প-গ্রেড এলসিডি 280 নিট উজ্জ্বলতায় দৃশ্যমানতা বজায় রাখে। সরাসরি সূর্যের আলোতে আউটডোর সাবস্টেশন এবং রাস্তার পাশের ক্যাবিনেটে ছায়াচ্ছাদন ছাড়াই পরিচালনা করা যায়।
১০০ মেগাহার্টজ স্যাম্পলিং রিয়েল-টাইম, ইন্টারপোলড নয়
XHGG501D একটি সত্যিকারের 100MHz এ নমুনা গ্রহণ করে 100 মিলিয়ন ডেটা পয়েন্ট প্রতি সেকেন্ডে সফ্টওয়্যার অন্তর্ভুক্তি ছাড়াই। এটি স্বল্প পরিসরে গুরুত্বপূর্ণঃ 0.1μs সংকীর্ণ পালস সহ 300 মিটার তারের পরীক্ষা করার সময়,যন্ত্রটি 0 অর্জন করে.5m ন্যূনতম রেজোলিউশন, ক্যাবল জয়েন্টের একটি ত্রুটিকে জয়েন্টের অভ্যন্তরে একটি ত্রুটি থেকে আলাদা করার জন্য যথেষ্ট। স্বয়ংক্রিয় রেঞ্জিং সিস্টেম ক্রমাগত লাভ এবং নমুনা গভীরতা সামঞ্জস্য করে,রিফ্লেকশন ইমপ্লান্ট ধরা হয় কিনা তা নির্বিশেষে 0 এ পৌঁছায়.2μs (প্রায়-শেষ ত্রুটি) বা 80μs (দূর-শেষ ত্রুটি) । ≤20 মিটার অন্ধ অঞ্চল সহ একত্রিত করা হয়েছে
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
নোট |
| নমুনা সংগ্রহের ঘনত্ব |
১০০ মেগাহার্টজ |
রিয়েল-টাইম হার্ডওয়্যার স্যাম্পলিং, কোন অন্তর্ভুক্তি নেই |
| ন্যূনতম রেজোলিউশন |
0.৫ মিটার |
০.১ মাইক্রো সেকেন্ডের স্পন্দনে ৩০০ মিটার ব্যাপ্তিতে |
| পরীক্ষার পরিসীমা |
≤১৬ কিমি |
প্রিসেটঃ ৩০০ মিটার / ১ কিমি / ৩ কিমি / ১৬ কিমি |
| পরীক্ষার অন্ধ অঞ্চল |
≤20 মিটার |
আউটপুট টার্মিনাল থেকে নির্ভরযোগ্য সনাক্তকরণ |
| পরিমাপের ত্রুটি |
≤±(০.৫%*L+১m) |
L = পরীক্ষার অধীনে তারের দৈর্ঘ্য |
| পালস প্রস্থ |
0.১μs / ২μs |
কাছাকাছি প্রান্তের জন্য সংকীর্ণ পালস, দূরবর্তী প্রান্তের জন্য প্রশস্ত পালস |
| পরীক্ষার পদ্ধতি |
এলভি পলস + ফ্ল্যাশওভার |
ডুয়াল-মোড সম্পূর্ণ ত্রুটি বর্ণালী জুড়ে |
| প্রদর্শন |
১০ ইঞ্চি টিএফটি এলসিডি |
টাচ + কোডেড বোতাম দ্বৈত অপারেশন |
| প্ল্যাটফর্ম |
এমসিইউ কেন্দ্রীয় নিয়ন্ত্রণ |
নির্ভরযোগ্যতার জন্য একক চিপ আর্কিটেকচার |
| ব্যাটারি |
অন্তর্নির্মিত লিথিয়াম-আয়ন |
বেতার অপারেশন, ক্ষেত্র-পরিবর্তনযোগ্য |
| পাওয়ার ইনপুট |
এসি 220V±10% |
প্রধান চার্জিং এবং সরাসরি অপারেশন |
| সুরক্ষা |
আইপি ৫৪ |
ধুলো-নিরাপদ, স্প্ল্যাশ-প্রতিরোধী চ্যাসি |
| অপারেটিং তাপমাত্রা |
-২০°সি~+৬০°সি |
সম্পূর্ণ বহিরঙ্গন তাপমাত্রা আবরণ |
| আপেক্ষিক আর্দ্রতা |
< ৯০% |
ঘনীভবনহীন |
| সম্মতি |
সিই, আইএসও |
|
প্যাকেজের বিষয়বস্তু
| পয়েন্ট |
Qty |
পয়েন্ট |
Qty |
| ক্যাবল ত্রুটি সনাক্তকারী (হোস্ট) |
1 |
সিঙ্গল-কিউ তার (1.5 মিটার) |
1 |
| ডুয়াল-কিউ ক্যাবল (২ মি) |
1 |
নমুনা গ্রহণকারী |
1 |
| পাওয়ার কর্ড (1.8 মিটার) |
1 |
সিকিউরিটি ফিউজ টিউব |
1 |
| গ্রাউন্ড ওয়্যার |
১ (বিকল্প) |
ব্যবহারকারীর নির্দেশিকা |
1 |
|
যন্ত্রের রচনা তালিকা
|
|
নাম
|
পরিমাণ
|
ছবি
|
নাম
|
পরিমাণ
|
ছবি
|
|
ক্যাবল ত্রুটি প্রাক-অবস্থানকারী
|
1
|
|
একক Q লাইন
|
1
|
|
|
ডাবল কিউ লাইন
|
1
|
|
নমুনা গ্রহণকারী
|
1
|
|
|
পাওয়ার ক্যাবল
|
1
|
|
ফিউজ
|
1
|
|
|
গ্রাউন্ডিং তার
(বিকল্প)
|
1
|
|
|
|
|
এক নজরে XHGG501D ∙ একই যন্ত্রের দুই দিক
|
এই তালিকা √ পোর্টেবল ফিল্ড এঙ্গেল |
আল্ট লিস্টিং ️ এন্ট্রি সিস্টেম এঙ্গেল |
| মূল ফোকাস |
দ্রুত এক ব্যক্তির মোতায়েন, ভ্যান-টু-ট্র্যাক 2 মিনিটের মধ্যে |
প্রথমবারের জন্য ক্যাবল ত্রুটি পরীক্ষার জন্য বিনিয়োগ, মোট মালিকানার খরচ |
| ভিজ্যুয়াল থিম |
অ্যাম্বার অরেঞ্জ ∙ মাঠের প্রস্তুতি, দৃশ্যমানতা |
সবুজ ∙ অ্যাক্সেসযোগ্যতা, কম প্রবেশের বাধা |
| সবচেয়ে ভালো |
ইউটিলিটি রক্ষণাবেক্ষণ কর্মী, ফিল্ড সার্ভিস ঠিকাদার |
ক্ষুদ্র ইউটিলিটি, বৈদ্যুতিক ঠিকাদারদের পরিষেবা অফার সম্প্রসারণ |
| বিষয়বস্তুর জোর |
প্রয়োগের গতি, ১০ ইঞ্চি ডিসপ্লে ফিল্ড সুবিধা, ১০০ মেগাহার্টজ রিয়েল টাইম স্যাম্পলিং |
প্রোডাক্ট লাইন তুলনা, পরীক্ষা প্রতি খরচ বিশ্লেষণ, আপগ্রেড পথ |
