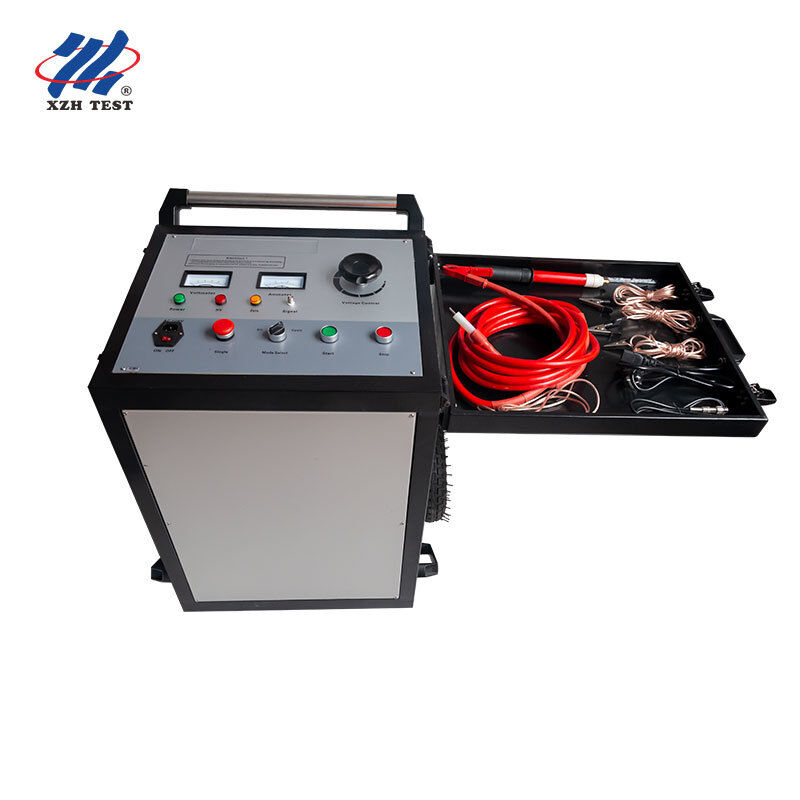

৩৫ কিলোভোল্টের ডেডিকেটেড সার্জ জেনারেটর XHHV535-4T
মডেলঃ XHHV535-4T∙ 2450J ডিসচার্জ∙ ৩টি অপারেটিং মোড
এর জন্য ডিজাইন করা হয়েছেঃ৩৫ কেভি ক্যাবল নেটওয়ার্কের রক্ষণাবেক্ষণ কর্মী, ত্রুটি সনাক্তকরণ ঠিকাদার, ইউটিলিটি সাবস্টেশন টেস্ট টিম
মূল মূল্যঃএকটি বিশেষভাবে নির্মিত ৩৫ কিলোভোল্টের সার্জ জেনারেটর ∙ কোন মাল্টি-ভোল্টেজ সুইচিং, কোন আপস নেই ∙ ২৪৫০ জোল ডিসচার্জ শক্তি এক ভোল্টেজ শ্রেণীর জন্য অপ্টিমাইজড,আপনার ত্রুটি অবস্থান কৌশল মেলে তিনটি অপারেটিং মোড সঙ্গে.
কেন একটি ডেডিকেটেড 35kV ইউনিট
মাল্টি-ভোল্টেজ সার্জ জেনারেটর প্রতিটি ভোল্টেজ ধাপে আপস করে √ ক্যাপাসিটর মান, স্রাবের সময় এবং শক্তি বিতরণ ব্যাপ্তি জুড়ে গড় হয়।XHHV535-4T 35kV শ্রেণীর জন্য তার সমগ্র শক্তি পর্যায় এবং 4μF ক্যাপাসিটর নিবেদিত করে এই আপস দূর করেফলাফলঃ ৩৩ থেকে ৩৫ কিলোভোল্টের মাঝারি ভোল্টেজ ক্যাবল নেটওয়ার্কের জন্য অপ্টিমাইজড ২৪৫০ জোল পরিষ্কার, নিয়ন্ত্রিত স্রাব শক্তি।
ইউটিলিটি এবং কনট্রাক্টরদের জন্য যাদের ফ্লিট প্রধানত 35kV বিতরণ এবং সাব-ট্রান্সমিশন ক্যাবলগুলিতে কাজ করে, একটি ডেডিকেটেড ইউনিট মানে ভোল্টেজ নির্বাচক ত্রুটি নেই,ভুল পরিসরে কোন দুর্ঘটনাজনিত শক্তি, এবং প্রতিটি ত্রুটি অবস্থান ইভেন্ট জুড়ে ধারাবাহিক উত্থান বৈশিষ্ট্য।
তিনটি অপারেটিং মোড ∙ একটি যন্ত্র, যে কোন ত্রুটি কৌশল
ডিসি প্রতিরোধ করুন
ক্যাবলের জন্য অবিচ্ছিন্ন ডিসি আউটপুট আইইসি স্ট্যান্ডার্ড অনুযায়ী ভোল্টেজ পরীক্ষার প্রতিরোধ করে। লক্ষ্য ভোল্টেজ সেট করুন, নির্দিষ্ট সময় ধরে ধরে রাখুন, নিরোধক অখণ্ডতা যাচাই করুন।
একক পালস
ম্যানুয়াল ট্রিগার ∙ অপারেটর স্রাবের মুহুর্ত নিয়ন্ত্রণ করে। সন্দেহজনক ত্রুটি পয়েন্টে শব্দগত যাচাইকরণের জন্য আদর্শ বা দূরবর্তী প্রান্তে একটি ক্রু সঙ্গে সমন্বয় করার সময়।
অটো সাইকেল
~ 5s ইন্টারভাল স্বয়ংক্রিয় সময় নির্ধারিত স্রাব। শব্দের-চৌম্বকীয় অবস্থান নির্ধারণের জন্য স্ট্যান্ডার্ড মোড ¢ ধ্রুবক পালস ট্রেন XHDD503 সনাক্তকরণের জন্য ধ্রুবক শব্দের স্বাক্ষর তৈরি করে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|
| আউটপুট ভোল্টেজ রেঞ্জ | ০৩৫ কিলোভোল্ট ডিসি, ক্রমাগত নিয়ন্ত্রিত |
| অভ্যন্তরীণ ক্যাপাসিটর | ৪ μF (৩৫kV পরিসরের জন্য) |
| সর্বাধিক স্রাব শক্তি | 2৪৫০ জে (৩৫ কেভি / ৪ এমএফ) |
| সার্জ পাওয়ার রেটিং | ২ কেভিএ |
| HV পরিমাপের নির্ভুলতা | 2.5 গ্রেড ভোল্টেজ ডিভাইডার, ডুয়াল অ্যানালগ মিটার (কেভি + এমএ) |
| অপারেটিং মোড | ডিসি প্রতিরোধ · একক পালস (ম্যানুয়াল) · স্বয়ংক্রিয় চক্র (~ 5 সেকেন্ডের ব্যবধান) |
| নিরাপত্তা ব্যবস্থা | শূন্য অবস্থানে স্টার্ট ইন্টারলক, স্টপ এ স্বয়ংক্রিয় ক্যাপাসিটর নিষ্কাশন, ওভারকরেন্ট / ওভারভোল্টেজ সুরক্ষা |
| অতিরিক্ত কাজ | ইন্টিগ্রেটেড ক্যাবল ফল্ট ওয়েভফর্ম নমুনা মডিউল (টিডিআর লোকেটারের জন্য Q9 আউটপুট), ডিসি স্ট্যান্ড ভোল্টেজ টেস্ট মোড |
| মাত্রা | ইন্টিগ্রেটেড রোলার এবং পরিবহন হ্যান্ডেল সহ কার্ট মাউন্ট করা নকশা |
| ওজন | ~ ১১৯ কেজি |
| পাওয়ার সাপ্লাই | এসি 220V ±10%, 50Hz ±2Hz (অন্যান্য ফ্রিকোয়েন্সি কাস্টমাইজ করা যায়) |
| অপারেটিং তাপমাত্রা | -২০°সি থেকে +৫০°সি |
| প্রদর্শন | ডাবল অ্যানালগ মিটার ∙ ভোল্টমিটার + এম্পমিটার |
| ব্র্যান্ড / উৎপত্তি | এক্সজেডএইচ টেস্ট / সিয়ান, শানসি, চীন |
| সার্টিফিকেশন | সিই, আইএসও |
2450J বনাম সাধারণ মাল্টি-ভোল্টেজ জেনারেটরঃ৩৫ কিলোভোল্ট এ ৪ মাইক্রোফিল্ট এ, এক্সএইচএইচভি ৫৩৫-৪টি তুলনামূলক সেটিংসে মাল্টি-ভোল্টেজ ইউনিটগুলির তুলনায় ২০% পর্যন্ত বেশি ডিসচার্জ শক্তি উত্পাদন করে। This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.
প্যানেল কন্ট্রোল ∙ পেশী স্মৃতি জন্য ডিজাইন করা
এক্সএইচএইচভি৫৩৫-৪টি এর নিয়ন্ত্রণ বিন্যাস একটি যৌক্তিক বাম থেকে ডান অপারেটিং ক্রম অনুসরণ করে, প্রশিক্ষণের সময়কে হ্রাস করে এবং ক্ষেত্রের অবস্থার মধ্যে অপারেটরের ত্রুটি হ্রাস করেঃ
| কন্ট্রোল / ইনডিকেটর | ফাংশন |
|---|
| এম্পমিটার / ভোল্টমিটার | ডুয়াল ২.৫ গ্রেড অ্যানালগ মিটার 👉 বাম অ্যাম্পেমিটার নিম্ন-ভোল্টেজ পাশের বর্তমান দেখায়, ডান ভোল্টমিটার রিয়েল-টাইম এইচভি আউটপুট কেভিতে দেখায় |
| শূন্য সূচক (হলুদ) | যখন ভোল্টেজ নিয়ন্ত্রক বোতাম শূন্য অবস্থানে থাকে তখন আলোকিত হয় ️ স্টার্ট বোতামটি কেবল তখনই কার্যকর হয় যখন এই সূচকটি জ্বলছে |
| HV সূচক (লাল) | যখন উচ্চ ভোল্টেজ আউটপুট সক্রিয় থাকে তখন লাইটগুলি পরীক্ষা এলাকায় সমস্ত কর্মীদের জন্য একটি চাক্ষুষ সতর্কতা হিসাবে কাজ করে |
| পাওয়ার ইন্ডিকেটর (সবুজ) | প্রধান পাওয়ার সুইচ চালু করার পর এসি 220V ইনপুট উপস্থিত নিশ্চিত করে |
| মোড নির্বাচক | তিন-পজিশন ঘূর্ণনশীল সুইচঃ ডিসি প্রতিরোধ · একক পালস · স্বয়ংক্রিয় চক্র |
| স্টার্ট বোতাম | শুধুমাত্র শূন্য অবস্থানে কার্যকর HV আউটপুট সক্ষম করে (শূন্য-স্টার্ট ইন্টারলক) । চাপলে স্টার্ট রিলে টানুন |
| স্টপ বোতাম | অবিলম্বে এইচভি আউটপুট কাটা, ড্রপ শুরু রিলে এবং স্বয়ংক্রিয় ক্যাপাসিটর নিষ্কাশন ট্রিগার |
| ভোল্টেজ কন্ট্রোল বোতাম | 0 থেকে 35kV থেকে ক্রমাগত নিয়মিত ঘড়িঘড়ি বক্ররেখা ঘূর্ণন আউটপুট বৃদ্ধি করে। প্রতিটি স্টার্ট চক্রের আগে শূন্যে ফিরে আসতে হবে |
ইন্টিগ্রেটেড সিস্টেম আর্কিটেকচার
ডিসি হাই ভোল্টেজ সোর্সঃবিল্ট-ইন স্টেপ-আপ ট্রান্সফরমার এবং রেক্টিফায়ার, বহিরাগত এইচভি পাওয়ার সাপ্লাই ছাড়াই 0 থেকে 35kV পর্যন্ত পরিষ্কার ডিসি আউটপুট উত্পাদন করে
এনার্জি স্টোরেজ ক্যাপাসিটর:4μF ডেডিকেটেড ক্যাপাসিটর, সর্বোত্তম শক্তি ঘনত্ব এবং স্রাব সময় জন্য 35kV আউটপুট পর্যায়ে মেলে
ডিসচার্জ স্ফিয়ার সমাবেশঃসুরক্ষিত অভ্যন্তরের মধ্যে নির্ভুল মেশিনযুক্ত স্রাব ফাঁক, প্রতিটি স্রাব চক্রের জন্য নিয়ন্ত্রিত, পুনরাবৃত্তিযোগ্য উত্থান বৈশিষ্ট্য তৈরি করে
অটোমেটিক ডিসচার্জ সার্কিট:স্টপ কমান্ড বা পাওয়ার হ্রাস এ অভ্যন্তরীণ ক্যাপাসিটার স্বয়ংক্রিয়ভাবে একটি নিরাপত্তা রক্তপাত প্রতিরোধের মাধ্যমে নির্গমন করা হয়, যা তারের সংযোগ বিচ্ছিন্ন করার আগে নিরাপদ অবস্থা নিশ্চিত করে
XHHV535-4T এর সাথে স্ট্যান্ডার্ড ফল্ট লোকেশন ওয়ার্কফ্লো
প্রাক-অবস্থানঃআনুমানিক ত্রুটি দূরত্ব নির্ধারণের জন্য একটি TDR ক্যাবল ত্রুটি সনাক্তকারী (XZH TEST 502 সিরিজ) সংযুক্ত করুন।4T এর অভ্যন্তরীণ তরঙ্গরূপ নমুনা মডিউল সিঙ্ক্রোনাইজড TDR অধিগ্রহণের জন্য একটি পরিষ্কার Q9 ট্রিগার সংকেত প্রদান করে
সেট মোডঃস্বয়ংক্রিয় চক্র মোড নির্বাচন করুন শাব্দ-চৌম্বকীয় পয়েন্টিং জন্য, বা ডিসি প্রতিরোধ করুন prerepair বিচ্ছিন্নতা যাচাইয়ের জন্য
শূন্য-চেক এবং স্টার্টঃনিশ্চিত হলুদ শূন্য সূচক আলোকিত হয়, স্টার্ট টিপুন, তারপর ভোল্টেজ নিয়ন্ত্রণ বোতামের মাধ্যমে লক্ষ্য জোয়ার স্তরের ভোল্টেজ বৃদ্ধি
ঠিকানা:অটো সাইকেল মোডে, 4T প্রতি ~ 5 সেকেন্ডে 2450J স্রাব সরবরাহ করে।একটি অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টার (XHDD503) প্রাক অবস্থিত ক্যাবল বিভাগ বরাবর বরাবর বরাবর বরাবর বিক্ষিপ্ত শব্দ এবং ইলেক্ট্রোম্যাগনেটিক সংকেত ক্যাপচার, সঠিক ত্রুটি অবস্থান অনুসন্ধান সংকীর্ণ
স্টপ এবং ডিসচার্জঃস্টপ টিপুন 4T স্বয়ংক্রিয়ভাবে এইচভি আউটপুট কাটা এবং অভ্যন্তরীণ ক্যাপাসিটার নিষ্কাশন। আউটপুট তারের সংযোগ বিচ্ছিন্ন করার আগে ভোল্টমিটার শূন্য পড়া যাচাই করুন
সুরক্ষা সতর্কতা 35kV অপারেশন
35kV একটি মারাত্মক ভোল্টেজ স্তর ∙ শুধুমাত্র যোগ্য উচ্চ ভোল্টেজ প্রযুক্তিবিদরা এই সরঞ্জামটি পরিচালনা করতে পারেন
স্টার্ট চাপার আগে হলুদ শূন্য সূচকটি অবশ্যই জ্বলতে হবে
লাল এইচভি সূচকটি জ্বলন্ত অবস্থায় আউটপুট ক্যাবল, ডিসচার্জ রড বা কোনও এইচভি সংযোগ স্পর্শ করবেন না
অবিলম্বে স্টপ চাপুন যদি অস্বাভাবিক মিটার রিডিং, আর্কিং শব্দ, বা জ্বলন্ত গন্ধ সনাক্ত করা হয়
সর্বদা ভোল্টমিটার শূন্য ফিরে এবং স্বয়ংক্রিয় নিষ্কাশন পরীক্ষা এলাকা কাছাকাছি বা তারের সংযোগ বিচ্ছিন্ন করার আগে সম্পন্ন হয় যাচাই করুন
পাওয়ার দেওয়ার আগে ইউনিটের গ্রাউন্ড টার্মিনালকে স্টেশন গ্রাউন্ড গ্রিডে সংযুক্ত করুন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: উচ্চ ভোল্টেজ সার্জ জেনারেটর কিভাবে তারের ত্রুটি সনাক্তকরণে কাজ করে?
সার্জ জেনারেটর একটি উচ্চ-শক্তির ইমপ্লান্টকে ত্রুটিযুক্ত তারের মধ্যে ছেড়ে দেয়, ত্রুটি পয়েন্টে একটি নিয়ন্ত্রিত উচ্চ-ভোল্টেজ আর্ক তৈরি করে।এই আর্ক একটি শব্দের সংকেত (ভূমি মাইক্রোফোন দ্বারা সনাক্তযোগ্য একটি উচ্চ ঠুং শব্দ) এবং একটি ইলেক্ট্রোম্যাগনেটিক পালস (একটি আনয়নকারী রিসিভার দ্বারা সনাক্তযোগ্য) উভয়ই উত্পাদন করেশাব্দ এবং ইলেক্ট্রোম্যাগনেটিক সংকেত পৌঁছানোর সময়কে একত্রিত করে, অপারেটররা শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন নামে পরিচিত একটি কৌশল দিয়ে সঠিকভাবে ত্রুটির অবস্থান নির্ধারণ করতে পারে।
প্রশ্ন: বিভিন্ন ধরণের তারের জন্য কোন ভোল্টেজ পরিসীমা বেছে নেওয়া উচিত?
ভোল্টেজ নির্বাচন একটি সাধারণ নির্দেশিকা হিসাবে তারের নামমাত্র অপারেটিং ভোল্টেজ অনুসরণ করে। নিম্ন ভোল্টেজ তারের জন্য (1kV পর্যন্ত), 8kV বা 12kV পরিসীমা ব্যবহার করুন। মাঝারি ভোল্টেজ বিতরণ তারের জন্য (6-15kV),16kV পরিসীমা উপযুক্ত. উচ্চ ভোল্টেজ ট্রান্সমিশন তারের জন্য (35kV এবং উপরে), 32kV পরিসীমা ব্যবহার করুন।সর্বদা তারের প্রস্তুতকারকের সর্বোচ্চ পরীক্ষার ভোল্টেজ স্পেসিফিকেশনগুলি দেখুন এবং নিশ্চিত করুন যে উচ্চ ভোল্টেজ অপারেশনের সময় সমস্ত সুরক্ষা ক্লিয়ারেন্স বজায় রাখা হয়েছে.
প্রশ্ন: সার্জ জেনারেটরের কাজ চলাকালীন কি কি নিরাপত্তা সতর্কতা অবলম্বন করতে হবে?
হাই ভোল্টেজ সার্জ জেনারেটরের পরীক্ষার জন্য কঠোর নিরাপত্তা প্রোটোকল প্রয়োজন। সংযোগের আগে সর্বদা ক্যাবলটি সম্পূর্ণরূপে ডি-এনার্জিযুক্ত এবং সমস্ত পাওয়ার উত্স থেকে বিচ্ছিন্ন কিনা তা নিশ্চিত করুন।সতর্কতা চিহ্ন সহ পরীক্ষার জোনের চারপাশে ন্যূনতম ৫ মিটার নিরাপত্তা পরিধি স্থাপন করুন. সমস্ত কর্মীদের অবশ্যই উপযুক্ত পিপিই পরতে হবে যার মধ্যে আর্ক রেটেড পোশাক, এইচভি আইসোলেটিং গ্লোভস এবং ডায়েলেক্ট্রিক ওভারশুট অন্তর্ভুক্ত রয়েছে।জরুরী স্টপ, এবং শূন্য-ভোল্টেজ ইন্টারলক অতিরিক্ত সুরক্ষা স্তর সরবরাহ করে তবে সঠিক সুরক্ষা পদ্ধতির প্রতিস্থাপন করা উচিত নয়।
প্রশ্ন: এই ইউনিটে একাধিক শক্তি স্তরের (জোল) সুবিধা কী?
বিভিন্ন শক্তির স্তর বিভিন্ন ডায়াগনস্টিক উদ্দেশ্যে পরিবেশন করে। নিম্ন শক্তি সেটিংস (যেমন,864J1024J) প্রাথমিক ত্রুটি নিশ্চিতকরণের জন্য এবং উচ্চ প্রতিরোধের ত্রুটিগুলি সনাক্ত করার জন্য আদর্শ যেখানে অত্যধিক শক্তি কেবল ক্ষতি আরও খারাপ করতে পারে. মাঝারি শক্তি (1225JJ2048J) বেশিরভাগ রুটিন ত্রুটি সনাক্তকরণের জন্য সর্বোত্তম শব্দ সংকেত শক্তি সরবরাহ করে। উচ্চ শক্তি (2450J+) খুব দীর্ঘ তারের জন্য সংরক্ষিত, গভীর সমাধি দৃশ্যকল্প,অথবা উচ্চ প্রতিবন্ধকতা ত্রুটি যা একটি সনাক্তযোগ্য শব্দ স্বাক্ষর উত্পাদন করতে শক্তিশালী আর্ক উত্পাদন প্রয়োজনতিন স্তরের নির্বাচন অপারেটরদের ক্ষেত্রের অবস্থার সাথে শক্তি আউটপুট মেলে।
প্রশ্ন: এই সার্জ জেনারেটরের সাথে কোন গ্যারান্টি এবং সাপোর্ট অন্তর্ভুক্ত রয়েছে?
জীবনকালীন প্রযুক্তিগত সহায়তার সাথে উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের স্ট্যান্ডার্ড ওয়ারেন্টি। সিই এবং আইএসও 9001: 2015 প্রত্যয়িত। প্রতিটি ইউনিটে সার্জ জেনারেটর, এইচভি আউটপুট তার, গ্রাউন্ড তার,ডিসচার্জ রড, ব্যবহারকারীর ম্যানুয়াল, এবং একটি প্রতিরক্ষামূলক পরিবহন সমাধান। সাইট ইনস্টলেশন, কমিশনিং, এবং অপারেটর নিরাপত্তা প্রশিক্ষণ অনুরোধে উপলব্ধ।এবং এইচভি ডায়োড দ্রুত প্রতিস্থাপন জন্য সঞ্চিত হয়.
