XHGG502A2
বর্ণনা

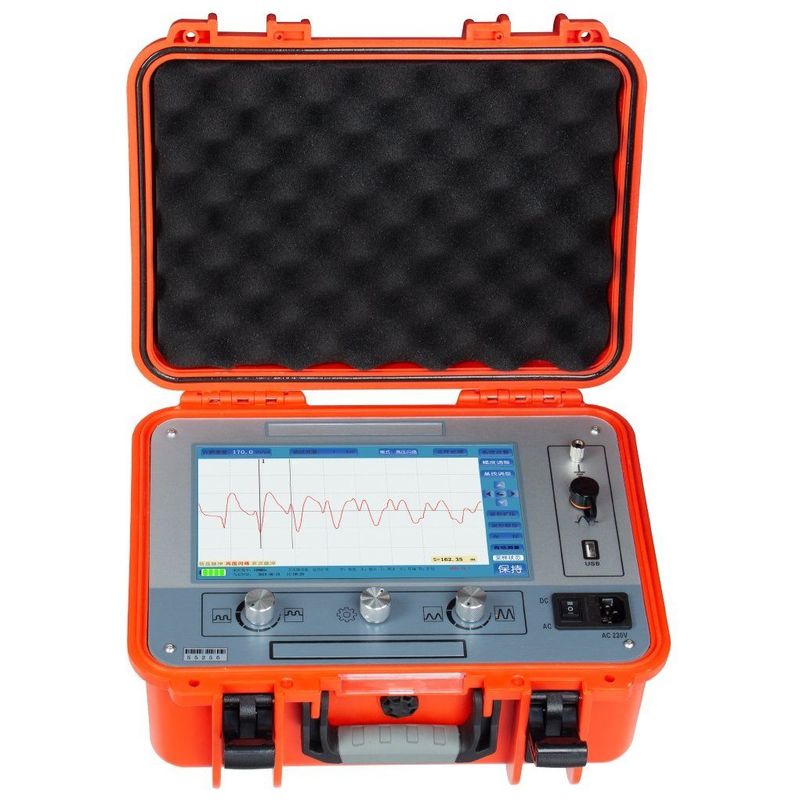

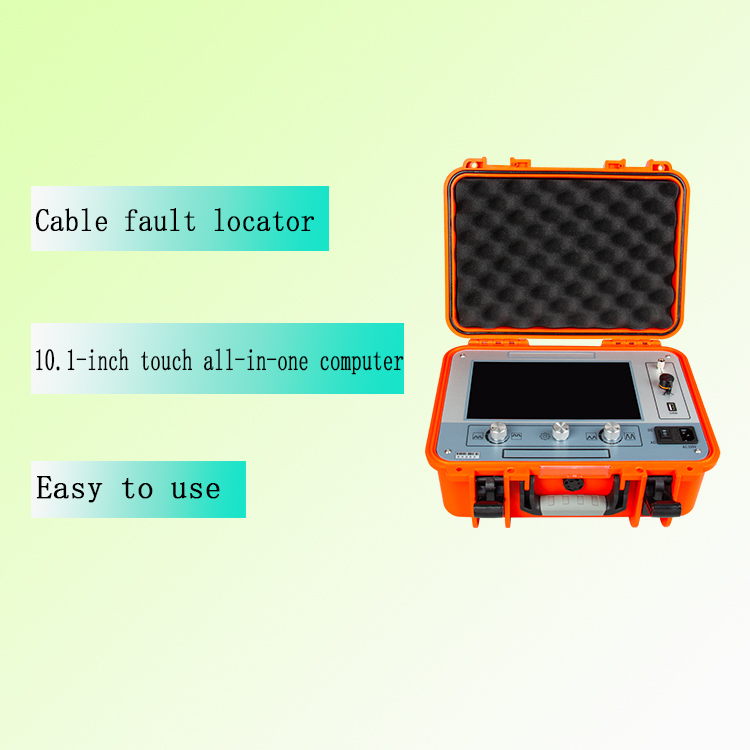

ক্যাবল ত্রুটি পরীক্ষক একটি শিল্প-গ্রেড 10.1 ইঞ্চি স্পর্শ-ইন্টিগ্রেটেড কম্পিউটার, একটি সহজ অপারেটিং সফটওয়্যার ইন্টারফেস, শিল্প-গ্রেড ইন্টিগ্রেটেড সার্কিট এবং ডিভাইস গ্রহণ করে,এবং একটি অন্তর্নির্মিত বড় ক্ষমতার লিথিয়াম-আয়ন ব্যাটারি, যা স্থিতিশীল, নির্ভরযোগ্য এবং ব্যবহার করা সহজ।
এই ক্যাবল ত্রুটি পরীক্ষক পাওয়ার ক্যাবলগুলির অবস্থা এবং ত্রুটি দূরত্ব পরিমাপ এবং বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র।এই তারের ত্রুটি পরীক্ষক সংকেত ফিল্টারিং অর্জন করতে আধুনিক ইলেকট্রনিক প্রযুক্তি এবং কম্পিউটার প্রযুক্তির একটি সমন্বয় ব্যবহার করেক্যাবল গতি পরিমাপ, ক্যাবল দৈর্ঘ্য পরীক্ষা, ক্যাবল ত্রুটি দূরত্ব পরীক্ষা।
এই ক্যাবল ত্রুটি পরীক্ষক কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং পাওয়ার তারের সংযোগ বিচ্ছিন্ন ত্রুটি জন্য উপযুক্ত, উচ্চ ফ্রিকোয়েন্সি সমাক্ষ তারের, রাস্তার আলো তারের,এবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারেরনেটওয়ার্ক ত্রুটি. প্রযুক্তিগত পরামিতিগুলি "GB / T 18268 মেনে চলে।1 শিল্পক্ষেত্রে ব্যবহৃত পরীক্ষার সরঞ্জামগুলির জন্য হস্তক্ষেপ বিরোধী প্রয়োজনীয়তা", "DL/T 849.1-2019 পাওয়ার সরঞ্জামগুলির জন্য বিশেষ পরীক্ষকগুলির জন্য সাধারণ প্রযুক্তিগত শর্তাবলী পার্ট 1: ক্যাবল ত্রুটি ফ্ল্যাশ পরীক্ষক","জেজেএফ১০৪২-২০২০" "ক্যাবল ত্রুটি পরীক্ষকদের জন্য ক্যালিব্রেশন স্পেসিফিকেশন" স্ট্যান্ডার্ডের প্রয়োজনীয়তা.
কাজের মোডঃ TDR ((নিম্ন ভোল্টেজ পালস), উচ্চ ভোল্টেজ ফ্ল্যাশওভার ((আইসিই ((ইম্পলস বর্তমান) /ডেকে)
বৈশিষ্ট্য
• ১০.১ ইঞ্চি পূর্ণ রঙের টিএফটি টাচ ডিসপ্লে;
• এমবেডেড সিস্টেম, নিরাপদ, স্থিতিশীল এবং সহজ প্রদর্শন এবং অপারেশন মোড;
• তারের তরঙ্গ গতি, তারের দৈর্ঘ্য এবং ত্রুটি দূরত্ব পরীক্ষা করার ফাংশন সহ;
• সম্পূর্ণ স্বয়ংক্রিয় ধারাবাহিক নমুনা গ্রহণ, সর্বদা তরঙ্গের আকার ধারণ, সময়মত এবং সঠিক।
• স্বয়ংক্রিয় পরীক্ষার পরিসীমা সেটিং, স্বয়ংক্রিয় তরঙ্গরূপ বিশ্লেষণ এবং পরীক্ষার দূরত্ব প্রদর্শন দিয়ে সজ্জিত।
• সম্পূর্ণ ইংরেজি মেনু, দুটি অপারেশন পদ্ধতি স্পর্শ এবং কোড বোতাম, সহজ, দ্রুত এবং নির্ভরযোগ্য।
• নিম্ন-ভোল্টেজ পালস পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতির পরীক্ষার প্রযুক্তি দিয়ে সজ্জিত, তরঙ্গের প্রদর্শনটি মসৃণ এবং ব্যাখ্যা করা সহজ।
• এই যন্ত্রের শক্তিশালী তথ্য প্রক্রিয়াকরণ ক্ষমতা রয়েছে, যা ব্যবহারকারীদের তরঙ্গের ফাইল পরিচালনা এবং সংরক্ষণ করতে সুবিধাজনক করে তোলে।
• একটি বিশাল পরীক্ষার তরঙ্গরূপ স্টোরেজ ফাংশন আছেঃসাইটে পরীক্ষিত তরঙ্গরূপগুলি যে কোনও সময় প্রত্যাহার এবং পর্যবেক্ষণের জন্য চীনা নামকরণের দ্বারা নির্দিষ্ট আদেশে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে; এটি কম ভোল্টেজ ইমপ্লান্ট এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার তরঙ্গের 8,000 রেকর্ড এবং একাধিক ইমপ্লান্টের বেশি রেকর্ড সংরক্ষণ করতে পারে 250 টিরও বেশি তরঙ্গের রেকর্ড রেকর্ড করা যেতে পারে,ইউএসবি যোগাযোগ ব্যবহার করে পরিচালনা এবং বিশ্লেষণের জন্য কম্পিউটার সফটওয়্যারে আমদানি করা যেতে পারে.
• অতি-উচ্চ উজ্জ্বলতা, LED ব্যাকলাইট উজ্জ্বলতা 280nit, রেজোলিউশন 1024 * 600 পৌঁছায়, সরাসরি সূর্যালোকের সংস্পর্শে পরিবেশের জন্য সুবিধাজনক।
টেকনিক্যাল স্পেসিফিকেশন
| নমুনা সংগ্রহের ঘন ঘন |
80এমএইচজি |
| নিম্ন ভোল্টেজ ইমপ্লান্টের ব্যাপ্তি |
100V±15% |
| পরিসীমা |
≥65কিলোমিটার |
| টেস্ট রিংই |
৩০০ মিটার/১ কিমি/৫ কিমি/25কিলোমিটার/৬৫কিলোমিটার |
| পালস প্রস্থ |
0.125ইউএস/0.50ইউএস/২।50ইউএস/7.25ইউএস/১০।0ইউএস |
| ন্যূনতম রেজোলিউশন |
0.1m |
| পরীক্ষার অন্ধ এলাকা |
≤2০ মি |
| পরিমাপের ত্রুটি |
≤±(0.5%×L+1m), L হল তারের দৈর্ঘ্য |
| পাওয়ার সাপ্লাই মোড |
চার্জিং AC110V~240V, 50Hz/60Hz |
| আয়তন ও ওজন |
L358mm×W284mm×H168mm-4.7kg |
| শ্রম শর্তাবলী |
তাপমাত্রা -20oC~+65oC, আপেক্ষিক আর্দ্রতা 90%; বায়ুমণ্ডলীয় চাপ 750±30mmHg |
প্যাকিং তালিকা
এক্সএইচডিডি৫০৩বি
পরিচিতি ক্যাবল ত্রুটি সনাক্তকারী এক্সএইচডিডি 503 বি পাওয়ার ক্যাবলের ত্রুটি পয়েন্ট নির্ধারণের জন্য শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।ইলেকট্রনিক ফ্ল্যাশওভার ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পাদিত হয়, সংশ্লিষ্ট জোন্ড দ্বারা ধরা এবং বর্ধিত হয়, এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়।এটি একটি ডিভাইস যা মোটামুটি পরিমাপ পরিসীমা মধ্যে তারের ত্রুটি বিন্দু সঠিক অবস্থান সম্পন্ন এবং শাব্দ এবং চৌম্বক সময় পার্থক্য সংগ্রহ করেএটি পজিশনিং টেকনোলজি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তিকে একীভূত করে।একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় তাত্ক্ষণিক তথ্য সরবরাহ করে কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ করতে.
প্রযুক্তিগত সূচক
| অ্যাকুস্টআইসি- চৌম্বকীয় সিঙ্ক্রোনিক ফিক্সড পয়েন্ট ফাংশন |
| অ্যাকুস্টআইসি- চৌম্বকীয় সিঙ্ক্রোনিক ফিক্সড পয়েন্ট ফাংশন |
সাউন্ড চ্যানেল |
a) ব্যান্ডউইথ
সমস্ত পাসঃ 100Hz ~ 1500Hz.
নিম্ন পাসঃ 100Hz ~ 400Hz।
কোয়ালকমঃ ১৫০ হার্জ থেকে ১৫০০ হার্জ।
ব্যান্ড পাসঃ 200Hz~600Hz।
b) সর্বাধিক সংকেত লাভঃ >=100 ডিবি।
গ) স্থির-পয়েন্ট নির্ভুলতাঃ 0.1 মিটার। |
| চৌম্বকীয় ক্ষেত্র চ্যানেল |
সর্বাধিক সংকেত লাভঃ >=100 ডিবি |
| অ্যাকোস্টম্যাগনেটিক ট্রানজিট টাইম পজিশনিং মোডঃ ওয়েভফর্ম প্রদর্শন, অ্যাকোস্টিক এবং চৌম্বকীয় ট্রানজিট সময় প্রদর্শন। |
| সংকেত বৃদ্ধিঃ 1 থেকে 8 স্তর থেকে নিয়ন্ত্রিত। |
| চৌম্বকীয় ক্ষেত্র চ্যানেলঃ 1 থেকে 8 স্তর থেকে নিয়মিত |
| শব্দ সংকেত শক্তি বার গ্রাফ নির্দেশ করে, এবং শব্দ ট্রিগার থ্রেশহোল্ড (0 থেকে 99 স্তর) সামঞ্জস্যযোগ্য। |
| বৈদ্যুতিন চৌম্বকীয় সংকেত শক্তি একটি বার গ্রাফ দ্বারা নির্দেশিত হয়, চৌম্বকীয় ক্ষেত্র ট্রিগার থ্রেশহোল্ড (0 থেকে 99 স্তর) সামঞ্জস্যযোগ্য, এবং এটি একটি চৌম্বকীয় ক্ষেত্র ট্রিগার প্রম্পট ফাংশন আছে। |
| ইলেক্ট্রোম্যাগনেটিক সিগন্যাল শক্তি বার গ্রাফ ইঙ্গিত, নিয়মিত চৌম্বক ক্ষেত্র ট্রিগার থ্রেশহোল্ড, চৌম্বক ক্ষেত্র ট্রিগার প্রম্পট ফাংশন সহ। |
| অ্যাকোস্টিক-ম্যাগনেটিক টাইম ডিফারেনশিয়াল পজিশনিং মোডঃ ওয়েভফর্ম প্রদর্শন, সর্বাধিক অ্যাকোস্টিক-ম্যাগনেটিক টাইম ডিফারেনশিয়াল 80ms, যা স্বয়ংক্রিয়ভাবে গণনা এবং ম্যানুয়ালি বিশ্লেষণ করা যেতে পারে;এটা রেকর্ড করতে পারেন শেষ সময় শাব্দ-চৌম্বক সময় পার্থক্য. |
| পাওয়ার সাপ্লাইঃ |
a) ব্যাটারিঃ অন্তর্নির্মিত লিথিয়াম-আয়ন ব্যাটারি প্যাক, ভোল্টেজ 8.4V, ক্ষমতা 2.4Ah
b) ব্যবহারের সময়ঃ অবিচ্ছিন্ন ব্যবহারের সময় > 8 ঘন্টা;
c) চার্জারঃ ইনপুট AC220V±10%, 50Hz; নামমাত্র আউটপুট 8.4V, 1A
(ঘ) চার্জিংয়ের সময়ঃ <3ঘন্টার পর ঘণ্টা। |
| ডিসপ্লে মোডঃ 5 ইঞ্চি রঙিন এলসিডি, 854 * 480 রেজোলিউশন, টাচ ফাংশন সহ। |
| অপারেটিং পরিবেশে তাপমাত্রাঃ -20°C-6৫°সি, আর্দ্রতা≤৯০% আরএইচ, উচ্চতা ৪৫০০ মিটার। |
