৩৫ কেভি কেবল ফল্ট ডিটেক্টর উইথ অ্যাকোস্টিক ম্যাগনেটিক সিঙ্ক্রোনাইজেশন

পরিচিতি

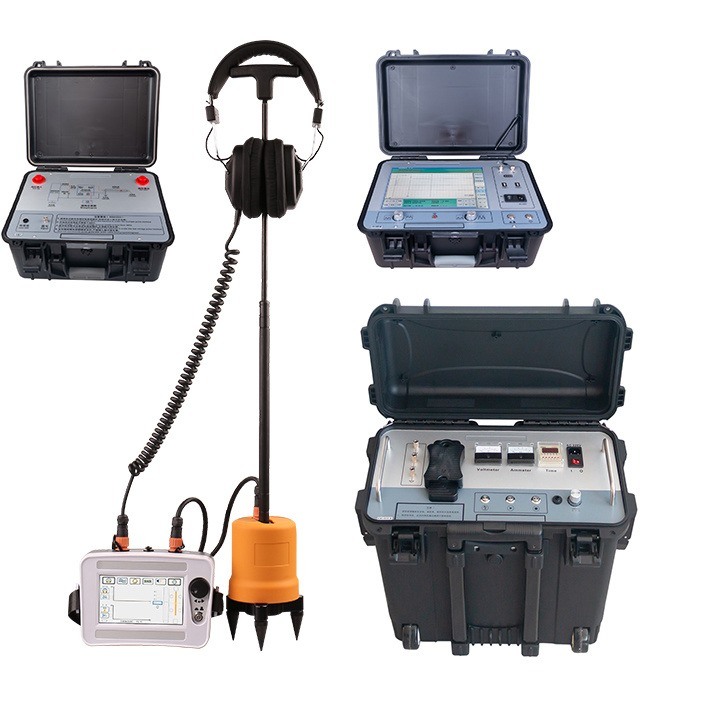

ক্যাবল ত্রুটি অবস্থান যন্ত্র শক্তি ক্যাবল ত্রুটি পয়েন্ট নির্ধারণ করতে শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।ইলেকট্রনিক ফ্ল্যাশওভার ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পাদিত হয়, সংশ্লিষ্ট জোন্ড দ্বারা ধরা এবং বর্ধিত হয়, এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়।এটি একটি ডিভাইস যা মোটামুটি পরিমাপ পরিসীমা মধ্যে তারের ত্রুটি বিন্দু সঠিক অবস্থান সম্পন্ন এবং শাব্দ এবং চৌম্বক সময় পার্থক্য সংগ্রহ করেএটি পজিশনিং টেকনোলজি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তিকে একীভূত করে।একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় তাত্ক্ষণিক তথ্য সরবরাহ করে কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ করতে.

1. টেকনিক্যাল ইন্ডিকেটর

অপারেশন প্যানেলের ভূমিকা

1 সামঞ্জস্যঃ সামঞ্জস্যের ইন্টারফেসে প্রবেশের জন্য সামঞ্জস্য বোতাম টিপুন এবং সামঞ্জস্যের পরামিতিগুলি সেট করতে সামঞ্জস্য বোতামটি ঘোরান;

2 পাওয়ার সাপ্লাইঃ সিস্টেমের পাওয়ার সাপ্লাই চালু এবং বন্ধ করুন। সিস্টেম চালু করার সময়, আপনি একটি দীর্ঘ "বিপ" শব্দ শুনতে না হওয়া পর্যন্ত 3 থেকে 4 সেকেন্ডের জন্য পাওয়ার বোতাম টিপুন এবং ধরে রাখুন,তারপর আপনি বোতামটি তুলতে পারেন; যখন বন্ধ, আপনি 3 থেকে 4 সেকেন্ডের জন্য পাওয়ার বোতাম টিপুন এবং ধরে রাখা প্রয়োজন;

৩ ডিসপ্লেঃ ৫ ইঞ্চি টাচ ডিসপ্লে।

1 সেন্সরঃ প্রোব সেন্সরের সংযোগ পোর্ট;

2 চার্জিংঃ চার্জার সংযোগ পোর্ট;

৩. হেডফোন জ্যাক।

প্যাকিং তালিকা

দৃশ্যটি কল্পনা করুন

সঠিকভাবে এবং দ্রুত 35KV এবং এর নীচে ভোল্টেজ স্তরের সঙ্গে শক্তি তারের প্রধান নিরোধক ব্যর্থতা সনাক্ত; তারের দৈর্ঘ্য calibrate; মোটামুটি পরীক্ষা তারের ত্রুটি দূরত্ব

* নিম্ন ভোল্টেজ ইমপলস প্রতিফলন পদ্ধতির (টিডিআর) উপর ভিত্তি করে রিফ্লেক্টোমিটার এক্সএইচজিজি 502 দিয়ে ক্যাবল ত্রুটিগুলি পূর্বনির্ধারণ করা,

উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি (যেমন আইসিই, ডিইসিএআই), আর্ক প্রতিফলন ইমপ্লাস প্রতিফলন পদ্ধতি (এআরসি একক শট এবং এআরসি মাল্টি-শট) ক্যাবল ত্রুটির পূর্ব অবস্থানঃনিম্ন-ভোল্টেজ ইমপ্লান্স প্রতিফলন পদ্ধতির উপর ভিত্তি করে XHGG502 রিফ্লেক্টোমিটার দিয়ে ((TDR), এবং উচ্চ-ভোল্টেজ ক্ষয় ((ফ্ল্যাশওভার) পদ্ধতি (DECAY), আর্ক প্রতিফলন পদ্ধতি ((এক-শট / মাল্টি-শট) ।

এক্সএইচজিজি৫০২ এর তিনটি টেস্ট মোড আছে, নিম্ন ভোল্টেজ ইমপ্লান্স, উচ্চ ভোল্টেজ ফ্ল্যাশওভার, এআরসি মাল্টি-শট।

নীচের ছবিতে XHGG502 এর ARC মাল্টি-শট টেস্ট মোড ব্যবহার করে পরিমাপ করা ক্যাবল ত্রুটির দূরত্ব দেখানো হয়েছে।

নিচের ছবিতে XHGG502 এর উচ্চ ভোল্টেজ ফ্ল্যাশওভার পরীক্ষার মোড ব্যবহার করে পরিমাপ করা ক্যাবল ত্রুটি দূরত্ব দেখানো হয়েছে

নীচের ছবিতে ক্যাবল দৈর্ঘ্য বা ক্যাবল খোলা সার্কিট ত্রুটি দূরত্ব XHGG502 এর নিম্ন ভোল্টেজ পালস পরীক্ষা মোড ব্যবহার করে পরিমাপ করা হয়। নিম্ন ভোল্টেজ পালস পদ্ধতি ব্যবহার করার সময়,উচ্চ ভোল্টেজ পালস জেনারেটর সংযোগ করার প্রয়োজন নেইএকটি উচ্চ ভোল্টেজ পালস জেনারেটরের সাথে অন্য পরীক্ষার পদ্ধতি ব্যবহার করা উচিত।

                             নতুন সংস্করণ নতুন সংস্করণ

এক্সএইচএইচভি 535-2 এল উচ্চ-ভোল্টেজ ইমপলস জেনারেটর মূলত তারের ত্রুটি পরীক্ষার সময় শক স্রাবের জন্য ব্যবহৃত হয়। এটি অন্যান্য বৈদ্যুতিক সরঞ্জামগুলির ডিসি প্রতিরোধ ভোল্টেজ পরীক্ষার জন্যও ব্যবহার করা যেতে পারে।এই ডিভাইস DC উচ্চ ভোল্টেজ উৎস একীভূত, শক্তি সঞ্চয় ক্যাপাসিটার, স্রাব বল ফাঁক, ইত্যাদি এই ডিভাইস সম্পূর্ণরূপে ঐতিহ্যগত শত কিলোগ্রাম পরীক্ষা ট্রান্সফরমার প্রতিস্থাপন,অপারেশন বক্স এবং ইমপলস শক্তি সঞ্চয় ক্যাপাসিটার (সাধারণত 5kVA ট্রান্সফরমার সেট 60 কিলোগ্রামের বেশি), কন্ট্রোল বাক্সটি 30 কেজি বেশি এবং ইমপ্লাস শক্তি সঞ্চয় ক্যাপাসিটারটি 20 কেজি বেশি।উচ্চ স্থিতিশীলতা বিশেষ উচ্চ ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ প্রযুক্তি, যা পুরো মেশিনকে কাঠামোর দিক থেকে সহজ এবং অতি-হালকা ওজন করে তোলে।এই পালস জেনারেটর মানবিক নকশা এবং অপারেশন মোড গ্রহণ, যা নিরাপদ এবং নির্ভরযোগ্য। সত্যিই আঘাত দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন, এবং মাটিতে উচ্চ ভোল্টেজের শর্ট সার্কিটও স্বাভাবিকভাবে কাজ করতে পারে।এটি বর্তমানে সবচেয়ে হালকা এবং ব্যবহারকারী-বান্ধব পোর্টেবল ডিসি শক উচ্চ ভোল্টেজ সরঞ্জামএটি পাওয়ার ক্যাবলের ত্রুটি সনাক্তকরণের জন্য একটি আদর্শ পণ্য।

পণ্যের বৈশিষ্ট্য

★ অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, অতিরিক্ত উত্তাপ স্বয়ংক্রিয় সুরক্ষা ফাংশন সঙ্গে;

★ ডিসি সহ্য ভোল্টেজ, প্রভাব নিষ্কাশন ফাংশন;

★ উচ্চ-ভোল্টেজ পালস আউটপুট অভিন্ন এবং নিয়ন্ত্রণযোগ্য;

★ সুপার শর্ট সার্কিট সুরক্ষা ফাংশন, যা উচ্চ ভোল্টেজ আউটপুট সরাসরি গ্রাউন্ডে শর্ট সার্কিট করতে পারে;

★ এটিতে বর্তমান এবং ভোল্টেজ প্রদর্শনের জন্য দ্বৈত ২.৫ স্তরের পয়েন্টার মিটার রয়েছে, যা স্বজ্ঞাত এবং পরিষ্কার, এবং এটি এক নজরে স্পষ্ট হয় যে ফল্ট পয়েন্টটি সম্পূর্ণরূপে নির্গত হয়েছে কিনা,এবং রিয়েল টাইমে স্রাব প্রক্রিয়া প্রতিফলিত হয়;

★ উচ্চ-ভোল্টেজ পাশের ভোল্টেজ পরিমাপ

প্রযুক্তিগত তথ্য

প্যানেলের ভূমিকা

1. সুরক্ষা গ্রাউন্ডঃ যন্ত্রপাতি শেলের গ্রাউন্ডটি নির্ভরযোগ্যভাবে গ্রাউন্ডের সাথে সংযুক্ত করা উচিত যাতে যন্ত্রপাতি শেলটি বিদ্যুতায়িত হয় বা কর্মীদের বিদ্যুৎ শক হতে বাধা দেয়।

2. উচ্চ-ভোল্টেজ গ্রাউন্ডঃ উচ্চ-ভোল্টেজ লেজ নামেও পরিচিত, এটি উচ্চ-ভোল্টেজ ফুটো এবং নিষ্কাশন প্রতিরোধ করতে নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। খারাপ যোগাযোগ ভোল্টেজ বৃদ্ধি ব্যর্থতা হতে পারে,যন্ত্রের অভ্যন্তরীণ উপাদানগুলির উচ্চ-ভোল্টেজ ভাঙ্গন, এবং যন্ত্রের অভ্যন্তরে ফুটো বা স্রাবের কারণে নিরাপত্তা দুর্ঘটনা।

3. নমুনা গ্রাউন্ডঃ ইমপলস এনার্জি স্টোরেজ ক্যাপাসিটরের নেগেটিভ টার্মিনালের একটি উচ্চ ভোল্টেজ রয়েছে এবং এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত।এটি নমুনা গ্রহণের জন্য ব্যবহার করা হয় যখন তরঙ্গের ফর্মটি তারের ত্রুটি পরীক্ষকের উচ্চ ভোল্টেজ ফ্ল্যাশওভারের অবস্থায় নমুনা নেওয়া হয়(উচ্চ ভোল্টেজ ফ্ল্যাশওভার নমুনা গ্রহণ ছাড়া, নির্ভরযোগ্য গ্রাউন্ডিং এখনও প্রয়োজন) ।

4. ডিসচার্জ বোতামঃ বল ফাঁক সঙ্গে যোগাযোগ করতে এই বোতাম টিপুন, এবং ম্যানুয়ালি ডিসচার্জ. (প্রতিটি কী প্রেস সময়কাল 1s অতিক্রম করতে পারে না) ।

5. উচ্চ ভোল্টেজ স্টার্ট বোতামঃ যখন স্টার্ট বোতামের আলো জ্বলছে, এর অর্থ হল যে ভোল্টেজ আউটপুট শূন্য অবস্থানে রয়েছে। যখন আলো জ্বলছে, স্টার্ট বোতামটি বৈধ।পাওয়ার সুইচ চালু করার পর স্টার্ট বাটন আলো চালু না হলে, আলো চালু না হওয়া পর্যন্ত ভোল্টেজ সমন্বয় বোতামটি ঘড়ির কাঁটার বিপরীত দিকে ঘুরিয়ে দিন। যখন বোতামের আলো চালু হয়, ডিভাইসটি চালু করতে এবং উচ্চ ভোল্টেজ আউটপুট তৈরি করতে এই বোতামটি টিপুন।

6. উচ্চ-ভোল্টেজ স্টপ বোতামঃ যখন পরীক্ষা শেষ হয় বা একটি অস্বাভাবিকতা ঘটে, উচ্চ-ভোল্টেজ আউটপুট কাটা এই বোতাম টিপুন, উচ্চ-ভোল্টেজ আলো বন্ধ হয়ে যায়,এবং অভ্যন্তরীণ স্রাব বল কাজ বন্ধ করে দেয়. যখন স্টপ কী চালু থাকে, এর অর্থ উচ্চ ভোল্টেজ আউটপুট আছে, এবং যখন এটি বন্ধ থাকে, এর অর্থ উচ্চ ভোল্টেজ আউটপুট নেই।

7. ওভার-কুরেন্ট সুরক্ষা সুইচঃ যখন চাপ দেওয়া হয়, এর অর্থ হল যে ওভার-কুরেন্ট সুরক্ষা ফাংশন শুরু হয়েছে; যখন এটি পপ আপ হয়,এর মানে হল যে যন্ত্রটি ওভারকরেন্ট সুরক্ষা ট্রিগার করেছে.

8. ভোল্টেজ সামঞ্জস্যঃ ডিভাইস চালু করার পর, আপনাকে প্রথমে বোতামটি ঘুরিয়ে দিতে হবেঘড়ির কাঁটার দিক থেকে শেষ পর্যন্ত, স্টার্ট বোতাম টিপুন, এবং তারপর ঘড়ির কাঁটার দিক থেকে সামঞ্জস্য করুন যাতে আউটপুট উচ্চ ভোল্টেজ ছোট থেকে বড় পর্যন্ত বৃদ্ধি পায়,এবং বড় থেকে ছোট থেকে আউটপুট উচ্চ ভোল্টেজ কমাতে counterclockwise সামঞ্জস্য.

9. পাওয়ার সুইচঃ "আই গিয়ার" এসি 220V পাওয়ার সাপ্লাই সুইচ চালু করে, এবং "0 গিয়ার" সিস্টেম শক্তি বন্ধ করে দেয়।

10. ফিউজ হোল্ডারঃ যেখানে এসি 220 ভোল্ট পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টল করা আছে।

11পাওয়ার সকেটঃ যন্ত্রের কাজের পাওয়ার সাপ্লাই, এসি 220 ভি সংযোগ পোর্ট।

12সময় সেটিংঃ স্রাব সময় ব্যবধান সেট করুন।

13. Ammeter: উচ্চ ভোল্টেজ পাশের বর্তমানের ইঙ্গিত।

14ভোল্টমিটারঃ উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ kV মিটার নির্দেশ করে।

15. উচ্চ ভোল্টেজ আউটপুট (EMP): যখন প্রভাবিত স্রাব, উচ্চ ভোল্টেজ আউটপুট লাইন সংযোগ করুন।

16. উচ্চ ভোল্টেজ আউটপুট (ডিসি): যখন ডিসি ভোল্টেজ প্রতিরোধ, উচ্চ ভোল্টেজ আউটপুট লাইন সংযোগ করুন।

প্যাকিং তালিকা

অ্যাপ্লিকেশন- ভূগর্ভস্থ তারের ত্রুটির অবস্থান

আমরা ক্যাবল ত্রুটি সনাক্তকরণ সরঞ্জাম একটি পেশাদারী প্রস্তুতকারকের, আমরা আপনার জন্য বিশেষ প্রযুক্তিগত সমাধান কাস্টমাইজ করতে পারেন।

আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করতে স্বাগতম।
