পাওয়ার ক্যাবল ইনসুলেশন সনাক্তকরণের জন্য অত্যাবশ্যকীয় বহনযোগ্য কেবল ফল্ট লোকেশন সিস্টেম

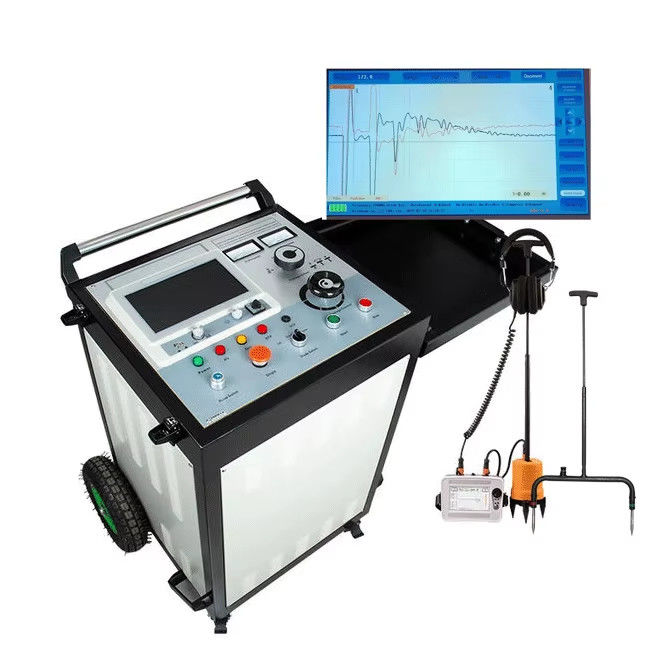

এক্সএইচএইচভি৫৩৫-২টিএসবিক্যাবল ত্রুটি অবস্থান সিস্টেম 35kV এবং এর নীচে ভোল্টেজ স্তরের পাওয়ার ক্যাবলগুলির প্রধান নিরোধক ত্রুটি সনাক্ত করতে এবং ক্যাবল দৈর্ঘ্য ক্যালিব্রেট করতে ব্যবহৃত হয়। এই সিস্টেমটি দুটি অংশ নিয়ে গঠিতঃএকটি ক্যাবল ত্রুটি পরীক্ষক এবং একটি উচ্চ-ভোল্টেজ পালস জেনারেটর.
ক্যাবল ত্রুটি পরীক্ষক একটি সহজ অপারেটিং সফটওয়্যার ইন্টারফেস গ্রহণ করে, একটি একক চিপ মাইক্রোকম্পিউটার দ্বারা কেন্দ্রীভূত নিয়ন্ত্রণ, টাচ-টাইপ অপারেশন, এবং একটি অন্তর্নির্মিত বড় ক্ষমতা লিথিয়ামিয়ন ব্যাটারি।এটা স্থিতিশীল, নির্ভরযোগ্য, এবং ব্যবহার করা সহজ। একটি স্বাধীন শক্তি সরবরাহ এবং শক্তি সরবরাহ সিস্টেম প্রভাব নিষ্কাশন সময় শক্তি সরবরাহ হস্তক্ষেপ প্রতিরোধ করতে ব্যবহৃত হয়।
এই ক্যাবল ত্রুটি পরীক্ষা সিস্টেম কম প্রতিরোধের জন্য উপযুক্ত, শর্ট সার্কিট, খোলা সার্কিট এবং শক্তি তারের ভাঙা তার ত্রুটি,উচ্চ ফ্রিকোয়েন্সি সমাক্ষ তারের, রাস্তার আলো তারের,এবং বিভিন্ন উপকরণ থেকে ভূগর্ভস্থ তারের বিভিন্ন ক্রস সেকশন এবং বিভিন্ন মিডিয়া সঙ্গে, সেইসাথে উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশ উপর ত্রুটি।

প্রযুক্তিগত পরামিতি

ক্যাবল ত্রুটি প্রাক-অবস্থান পরামিতিঃ

• নমুনা গ্রহণের ফ্রিকোয়েন্সিঃ 1MHz ~ 400MHz;
• নিম্ন ভোল্টেজ ইমপ্লান্টের ব্যাপ্তিঃ 300V±15%;
• দূরত্ব পরিমাপ পরিসীমাঃ ≥120km;
• পরীক্ষার পরিসীমাঃ ১০০ মিটার/৩০০ মিটার/৫০০ মিটার/১ কিমি/৩ কিমি/৫ কিমি/১০ কিমি/২৫ কিমি/৫০ কিমি/১০০ কিমি;
• পালস প্রস্থঃ 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• ন্যূনতম রেজল্যুশনঃ ০.০৭ মিটার
• পরীক্ষার অন্ধ এলাকাঃ ≤10m;
• পরিমাপের ত্রুটিঃ ≤±(0.5%×L+1m), L হল তারের দৈর্ঘ্য;
• কাজের শক্তি সরবরাহঃ অন্তর্নির্মিত 10.4AH লিথিয়াম ব্যাটারি; চার্জিং সময় প্রায় 2 ঘন্টা, কাজ সময় 5 ঘন্টা

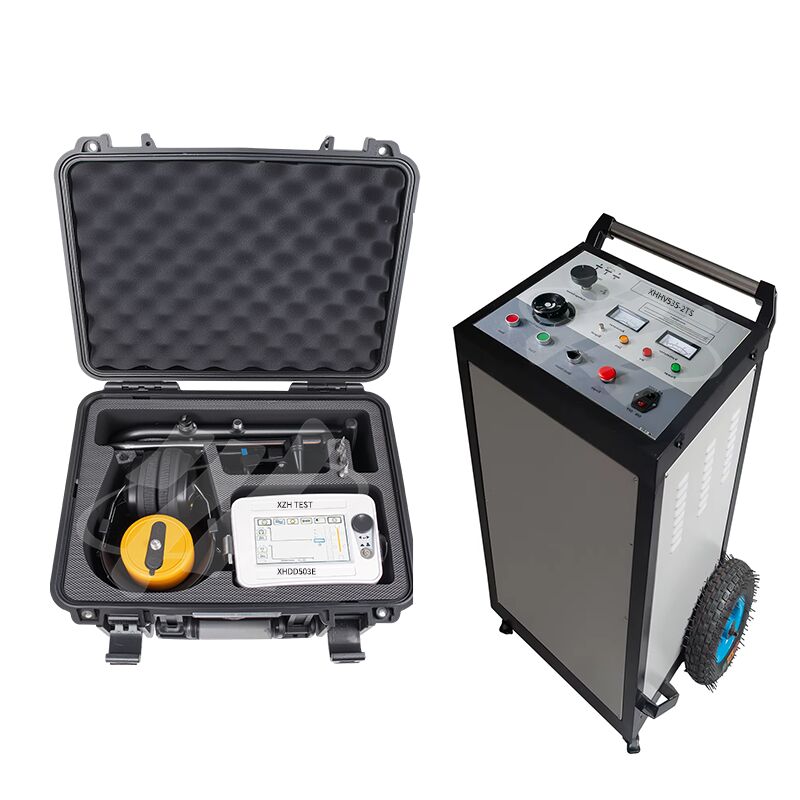

XHDD503E ক্যাবল ত্রুটি পয়েন্টার

এক্সএইচডিডি 503 ই ক্যাবল ত্রুটি পয়েন্টার ক্যাবল ত্রুটি পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং বৈদ্যুতিন চৌম্বকীয় অনুপ্রবেশের শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন নীতি ব্যবহার করে।একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাহায্যে, ত্রুটি পয়েন্ট ঝলকানি এবং discharged হয়।ত্রুটির পয়েন্টের ডিসচার্জের উপর ফ্ল্যাশ দ্বারা উত্পন্ন শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গগুলি অবস্থান নির্ধারণের যন্ত্রের বিশেষ জোন্ড দ্বারা সংগ্রহ করা হয়. হোস্ট দ্বারা বুদ্ধিমান প্রক্রিয়াকরণের পরে, ফল্ট দূরত্ব এবং আউটপুট ফল্ট শব্দ প্রদর্শিত হয়। অবশেষে, ফল্ট পয়েন্টের সঠিক অবস্থান পরীক্ষকের শ্রবণ এবং দৃষ্টি দ্বারা বিচার করা হয়।অর্থাৎ, ক্যাবলের ত্রুটি পয়েন্টের সঠিক অবস্থান নির্ধারণের কাজটি "সরাসরি ক্যাবলের উপরে, মোটামুটি পরিমাপের পরিসরের মধ্যে" সম্পন্ন হয়।
XHDD503E ক্যাবল ত্রুটি পিনপয়েন্টার বিভিন্ন কম প্রতিরোধের, শর্ট-সার্কিট, খোলা-সার্কিট, এবং ভাঙা তারের ত্রুটি জন্য উপযুক্ত
পাওয়ার ক্যাবল, কোঅক্সিয়াল ক্যাবল, এবং কম ভোল্টেজের ক্যাবল এবং তারগুলি বিভিন্ন ভোল্টেজ স্তর, বিভিন্ন ক্রস-সেকশন সহ এবং
বিভিন্ন মিডিয়া, পাশাপাশি ফুটো এবং উচ্চ প্রতিরোধের ত্রুটির উপর ফ্ল্যাশ।

প্রধান পরামিতিঃ

সাউন্ড চ্যানেল-ব্যান্ডউইথ
আমি অল-পাসঃ 100Hz~1600Hz।
আমি নিম্ন পাসঃ 100Hz ~ 300Hz.
উচ্চ পাসঃ 160Hz~1600Hz।
I ব্যান্ড পাসঃ 200Hz~600Hz।
চ্যানেল সামঞ্জস্যঃ 8 স্তরের শব্দ, চৌম্বকীয় এবং ভোল্টেজ।
শব্দ আউটপুটঃ লাভঃ 16 স্তর (0-112 ডিবি), প্রতিরোধঃ 350Ω
সনাক্তকরণ পরিসীমাঃ 0.00-99.99ms, 75mV-75V
সনাক্তকরণের নির্ভুলতাঃ অবস্থানঃ ≤0.1m; ধাপে ভোল্টেজঃ ≤0.5m; পথঃ ≤0.5m
কাজের পাওয়ার সাপ্লাইঃ 4*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি।
স্ট্যান্ডবাই সময়ঃ ৮ ঘণ্টার বেশি
পরিবেশে তাপমাত্রাঃ -২৫-৬৫°সি; আপেক্ষিক আর্দ্রতাঃ ≤৯০%
ভলিউম মাত্রাঃ 428L × 350W × 230H
সামগ্রিক ওজনঃ ৭ কেজি
