32kV 1024J ডিসচার্জ এনার্জি পোর্টেবল কেবল ফল্ট লোকেশন সিস্টেম

Name: 32kV 1024J ডিসচার্জ এনার্জি পোর্টেবল কেবল ফল্ট লোকেশন সিস্টেম
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhhv535-2tsb+xhdd503e
Price: 15500.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE ISO
মডেল নম্বার:	Xhhv535-2tsb+xhdd503e

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE ISO

মডেল নম্বার:

Xhhv535-2tsb+xhdd503e

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

32kV পোর্টেবল কেবল ফল্ট লোকেটর

1024J ডিসচার্জ এনার্জি ফল্ট ফাইন্ডার

ওয়ারেন্টি সহ পোর্টেবল কেবল ফল্ট লোকেশন সিস্টেম

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি সেট

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

৫-৮ কার্যদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

500সেট/বছর

পণ্যের বর্ণনা

1024J ডিসচার্জ এনার্জি 32kV এবং তার নিচে ARC কেবল ফল্ট লোকেশন সিস্টেম

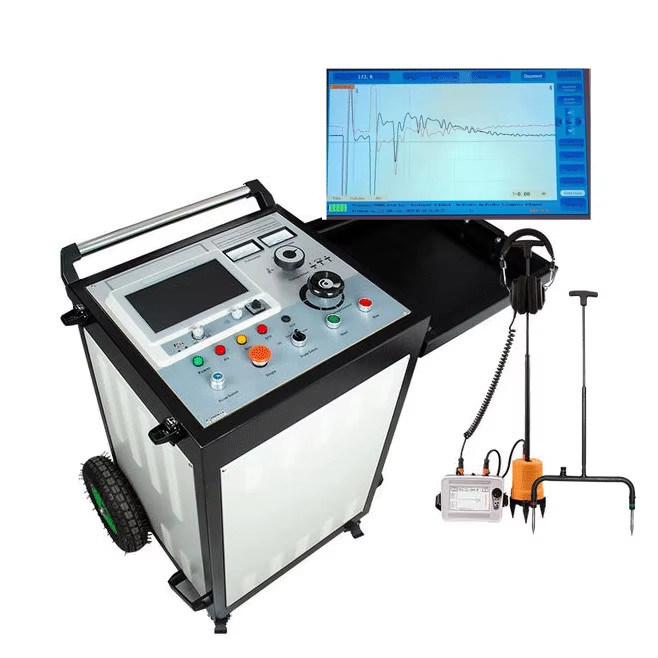

XHHV535-2TSB কেবল ফল্ট লোকেশন সিস্টেম 35kV এবং তার নিচের পাওয়ার ক্যাবলের প্রধান ইনসুলেশন ফল্ট সনাক্ত করে এবং কেবলটির দৈর্ঘ্য সঠিকভাবে পরিমাপ করে। এই সমন্বিত সিস্টেম নির্ভরযোগ্য ফল্ট সনাক্তকরণের জন্য একটি কেবল ফল্ট পরীক্ষকের সাথে একটি উচ্চ-ভোল্টেজ পালস জেনারেটরকে একত্রিত করে।

সিস্টেম ওভারভিউ

কেবল ফল্ট পরীক্ষকটিতে একটি স্বজ্ঞাত সফ্টওয়্যার ইন্টারফেস রয়েছে যা টাচ অপারেশন সমর্থন করে এবং একটি একক-চিপ মাইক্রোকম্পিউটার দ্বারা নিয়ন্ত্রিত হয়। এর অন্তর্নির্মিত উচ্চ-ক্ষমতার লিথিয়াম-আয়ন ব্যাটারি স্থিতিশীল, নির্ভরযোগ্য অপারেশন নিশ্চিত করে এবং একটি স্বাধীন পাওয়ার সাপ্লাই সিস্টেমের মাধ্যমে প্রভাব ডিসচার্জের সময় হস্তক্ষেপ প্রতিরোধ করে।

এই উন্নত পরীক্ষা ব্যবস্থা কার্যকরভাবে বিভিন্ন ক্যাবল ফল্ট সনাক্ত করে, যার মধ্যে রয়েছে:

নিম্ন-প্রতিরোধ, শর্ট-সার্কিট এবং ওপেন-সার্কিট ফল্ট
বিভিন্ন উপাদানের পাওয়ার ক্যাবলের তারের ত্রুটি
উচ্চ-প্রতিরোধের লিক এবং ফ্ল্যাশওভার ফল্ট
উচ্চ-ফ্রিকোয়েন্সি কোaxial ক্যাবল, রাস্তার আলোর ক্যাবল এবং ভূগর্ভস্থ তারের ত্রুটি

প্রযুক্তিগত বৈশিষ্ট্য

পরামিতি	মান
সার্জ HV ভোল্টেজ	0-8kV/16kV/32kV
উচ্চ ভোল্টেজ সাইড কারেন্ট	0-60mA
অভ্যন্তরীণ ক্যাপাসিটর	2μF/32kV, 8μF/16kV, 32μF/8kV
সার্জ সময়	অটো সার্জ ~7s অথবা ম্যানুয়াল কন্ট্রোল
সার্জ শক্তি	1024J
সার্জ পাওয়ার	2KVA
ওজন	≤120kg
বিদ্যুৎ সরবরাহ	AC220V±15%, 50Hz±2Hz

কেবল ফল্ট প্রি-লোকেটর প্যারামিটার

নমুনা ফ্রিকোয়েন্সি: 1MHz~400MHz
নিম্ন ভোল্টেজ পালস বিস্তার: 300V±15%
দূরত্ব পরিমাপের সীমা: ≥120km
পরীক্ষার সীমা: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
পালস প্রস্থ: 0.15μS থেকে 10μS (8টি নির্বাচনযোগ্য সীমা)
ন্যূনতম রেজোলিউশন: 0.07m
পরীক্ষার অন্ধ এলাকা: ≤10m
পরিমাপের ত্রুটি: ≤±(0.5%×L+1m), যেখানে L হল ক্যাবলের দৈর্ঘ্য
পাওয়ার: বিল্ট-ইন 10.4AH লিথিয়াম ব্যাটারি (5 ঘন্টা অপারেশন, 2 ঘন্টা চার্জিং সময়)

XHDD503E কেবল ফল্ট পিনপয়েন্টার

XHDD503E পিনপয়েন্টার কেবল ফল্টগুলি সঠিকভাবে সনাক্ত করতে শব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন প্রযুক্তি ব্যবহার করে। একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে মিলিত হয়ে, এটি কম্পন তরঙ্গ, শব্দ তরঙ্গ এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গের মাধ্যমে ফ্ল্যাশ ডিসচার্জের ঘটনা সনাক্ত করে, এই ডেটা প্রক্রিয়া করে এবং সুনির্দিষ্ট ফল্ট লোকেলাইজেশনের জন্য দৃশ্যমান দূরত্ব পাঠ এবং শ্রাব্য সংকেত উভয়ই সরবরাহ করে।

এই বহুমুখী যন্ত্রটি বিভিন্ন ক্যাবল ফল্ট পরিচালনা করে, যার মধ্যে রয়েছে:

নিম্ন-প্রতিরোধ, শর্ট-সার্কিট এবং ওপেন-সার্কিট ফল্ট
বিভিন্ন ভোল্টেজ স্তর এবং উপাদানের ক্যাবলের তারের ত্রুটি
লিক এবং ফ্ল্যাশওভার উচ্চ-প্রতিরোধের ফল্ট

পিনপয়েন্টার প্রযুক্তিগত বৈশিষ্ট্য

শব্দ চ্যানেলের ব্যান্ডউইথ: সর্ব-পাস (100Hz-1600Hz), লো পাস (100Hz-300Hz), হাই পাস (160Hz-1600Hz), ব্যান্ড পাস (200Hz-600Hz)
চ্যানেল সমন্বয়: শব্দ, চৌম্বক এবং ভোল্টেজের জন্য 8 স্তর
শব্দ আউটপুট: 16-স্তরের লাভ (0-112dB), 350Ω প্রতিবন্ধকতা
শনাক্তকরণ সীমা: 0.00-99.99ms, 75mV-75V
শনাক্তকরণের নির্ভুলতা: পজিশনিং ≤0.1m; স্টেপ ভোল্টেজ ≤0.5m; পাথ ≤0.5m
পাওয়ার: 4×18650 লিথিয়াম ব্যাটারি (8+ ঘন্টা অপারেশন)
অপারেটিং শর্তাবলী: -25°C থেকে 65°C; ≤90% আর্দ্রতা
মাত্রা: 428L×350W×230H (মিমি)
ওজন: 7 কেজি
