ক্যাবল শ্যাফ্ট ফল্ট লোকেটার ক্যাবল ব্রেকআপ পয়েন্ট সনাক্তকরণের জন্য কার্যকর সমাধান

ক্যাবল শ্যাফ্ট ফল্ট লোকেটার ক্যাবল ব্রেকআপ পয়েন্ট সনাক্তকরণের জন্য কার্যকর সমাধান

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE ISO
মডেল নম্বার:	XHHG521A

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE ISO

মডেল নম্বার:

XHHG521A

পণ্যের নাম:

ক্যাবল শ্যাফ্ট ফল্ট প্রাক-লোকেটর

নো-লোড ভোল্টেজ:

≥7500V

শর্ট সার্কিট কারেন্ট:

≥40ma

কর্মক্ষম বিদ্যুৎ সরবরাহ:

এসি 220V ± 10% 50Hz ± 1Hz

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ক্যাবল শ্যাথ ত্রুটি সনাক্তকারী সরঞ্জাম

ক্যাবল ব্রেকডাউন পয়েন্ট ডিটেক্টর

ওয়ারেন্টি সহ কেবল ফল্ট লোকেটার

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

৫-৮ কার্যদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রতি বছর 2000 ইউনিট

পণ্যের বর্ণনা

ভূমিকা
কেবল বাইরের আচ্ছাদন ফল্ট পরীক্ষক XHHG521A তৈরি করা হয়েছে মারি ব্রিজের নীতির উপর ভিত্তি করে এবং এটি বিভিন্ন তার এবং কেবলের ব্রেকডাউন পয়েন্ট এবং যে সমস্ত ত্রুটিপূর্ণ স্থানে ব্রেকডাউন নেই কিন্তু কম ইনসুলেশন প্রতিরোধের মান রয়েছে, সেগুলি সনাক্ত করতে ব্যবহার করা যেতে পারে।
সরঞ্জামটিতে একটি বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক এবং একটি আর-টাইপ ট্রান্সফরমার ব্যবহার করা হয়েছে যা একটি উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস তৈরি করে এবং বোতামের মাধ্যমে ভোল্টেজ বাড়ানো বা কমানো যায়। শূন্য-লোড ভোল্টেজ হল 7500V, শর্ট-সার্কিট কারেন্ট 100mA, এবং ভারসাম্য নির্দেশ করার জন্য একটি উচ্চ-সংবেদনশীলতা সম্পন্ন অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার ব্যবহার করা হয়। এটি একটি সমানুপাতিক পটেনশিওমিটারের সাথে একটি সুষম সেতু তৈরি করে এবং পুরো জিনিসটি উচ্চ বিভবে স্থাপন করা হয়। পরিমাপের তারটি একটি বিশেষভাবে ডিজাইন করা দুটি-কোর উচ্চ-ভোল্টেজ রাবার কেবল। সীসা প্রতিরোধের কারণে ত্রুটিগুলি এড়াতে চার-টার্মিনাল প্রতিরোধ পরিমাপ পদ্ধতি ব্যবহার করা হয়। পুরো প্যানেলটি নিম্ন বিভবে থাকে। এক-স্পর্শে অপারেশন, কেবলের দৈর্ঘ্য প্রবেশ করান এবং স্বয়ংক্রিয়ভাবে ফল্টের দূরত্ব গণনা করুন। উচ্চ ভোল্টেজ উৎস এবং সেতু একটি বহনযোগ্য সুরক্ষা বাক্সে একত্রিত করা হয়েছে। অতএব, ডিভাইসটিতে উচ্চ ভোল্টেজ, হালকা ওজন, সহজ অপারেশন এবং নিরাপদ ব্যবহার রয়েছে।

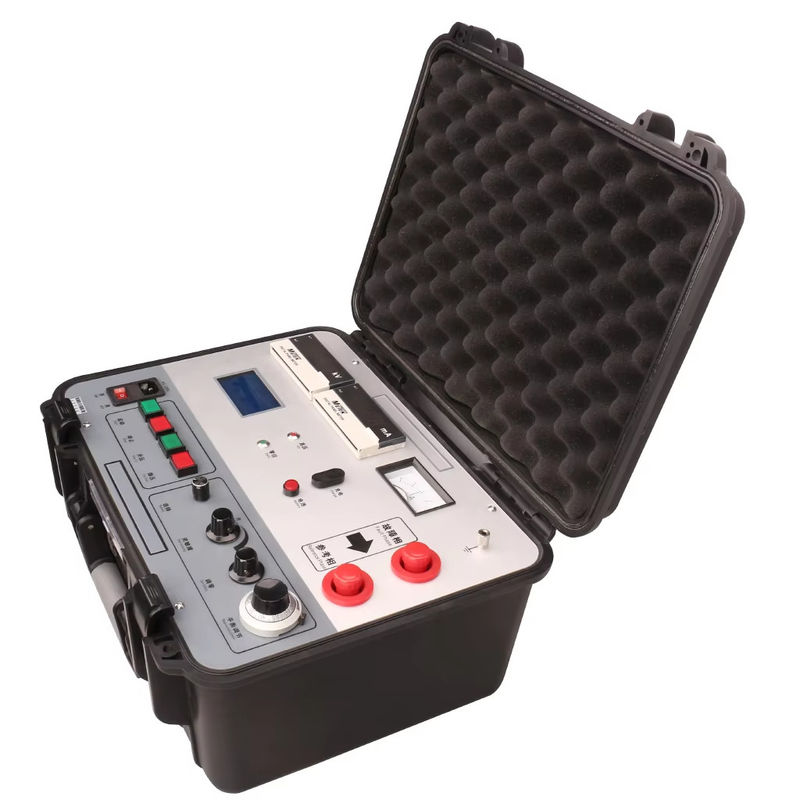

ক্যাবল শ্যাফ্ট ফল্ট লোকেটার ক্যাবল ব্রেকআপ পয়েন্ট সনাক্তকরণের জন্য কার্যকর সমাধান 0

নো লোড ভোল্টেজ	≥7500V
শর্ট সার্কিট কারেন্ট	≥100mA (ভারসাম্য সমন্বয় করার সময়, এটি 5~40mA-এ সেট করার পরামর্শ দেওয়া হয়);
অবস্থান নির্ভুলতা	±(0.2%·L±1)m
ওজন	25 কেজি
বিদ্যুৎ সরবরাহ	এসি 220V (±10%), 50Hz±1Hz; 8.4V বিল্ট-ইন ব্যাটারি।

Pরডাক্ট বৈশিষ্ট্য

আউটপুট ভোল্টেজ নিয়মিত করা যায়;
উচ্চ নির্ভুলতা এবং স্থিতিশীলতা রয়েছে;
ভারসাম্য নির্দেশ করার জন্য উচ্চ-সংবেদনশীলতা সম্পন্ন অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার ব্যবহার করুন;
শূন্য সুরক্ষা;
স্বয়ংক্রিয়ভাবে ফল্ট পয়েন্ট পরীক্ষা করে, তবে ম্যানুয়াল পরীক্ষার ফাংশন বজায় রাখে;
ওয়েভ রিফ্লেকশন পদ্ধতির সাথে তুলনা করে, ব্রিজ ব্যালেন্স পদ্ধতিতে কোনো অন্ধ এলাকা নেই এবং এটি শর্ট কেবল এবং প্রান্তের কাছাকাছি ব্রেকডাউন পয়েন্ট নির্ধারণ করতে ব্যবহৃত হয়।
