মাল্টি-ফাংশন ক্যাবল ইন্টেলিজেন্ট ক্যাবল আইডেন্টিফিকেশন ইনস্ট্রুমেন্ট

পণ্যের বর্ণনা

১. বেসলাইন শর্তাবলী এবং কাজের শর্তাবলী

২. ট্রান্সমিটারের স্পেসিফিকেশন

505DS লাইভ কেবল সনাক্তকরণ যন্ত্র, যা কেবল সনাক্তকরণ যন্ত্র, মাল্টি-ফাংশন কেবল সনাক্তকরণ যন্ত্র এবং বুদ্ধিমান কেবল সনাক্তকরণ যন্ত্র হিসাবেও পরিচিত, পাওয়ার কেবল প্রকৌশলী এবং কেবল কর্মীদের জন্য কেবল সনাক্তকরণের প্রযুক্তিগত সমস্যাগুলি সমাধানের জন্য ডিজাইন করা হয়েছে। ব্যবহারকারী যন্ত্রের মাধ্যমে একাধিক তারের মধ্যে থেকে লক্ষ্যযুক্ত তারটিকে সঠিকভাবে সনাক্ত করতে পারে, যাতে দুর্ঘটনাক্রমে লাইভ তারগুলি কাটা এবং গুরুতর দুর্ঘটনা এড়ানো যায়। তারের উভয় প্রান্তে অপারেশন থেকে কেবল সনাক্তকরণ শুরু হয়। তারের উভয় প্রান্তে ডাবল নম্বরিং নিশ্চিত করতে হবে। এই যন্ত্রটি সুনির্দিষ্ট অ্যালগরিদমের সাথে মিলিত PSK প্রযুক্তি দিয়ে ডিজাইন করা হয়েছে। সাইটের কর্মীদের স্মৃতি কতটা নির্ভরযোগ্য হোক না কেন, এটি পেশাদার যন্ত্রের স্বীকৃতি প্রতিস্থাপন করতে পারে না। এই পণ্যটিতে লাইভ কেবল সনাক্তকরণ, পাওয়ার ফেলিউর কেবল সনাক্তকরণ, এসি কারেন্ট পরীক্ষা এবং এসি ভোল্টেজ পরীক্ষার মতো বৈশিষ্ট্যও রয়েছে। এটি একটি ট্রান্সমিটার, একটি ট্রান্সমিটিং কারেন্ট ক্ল্যাম্প, একটি রিসিভার এবং একটি রিসিভিং ফ্লেক্সিবল কারেন্ট ক্ল্যাম্প নিয়ে গঠিত।

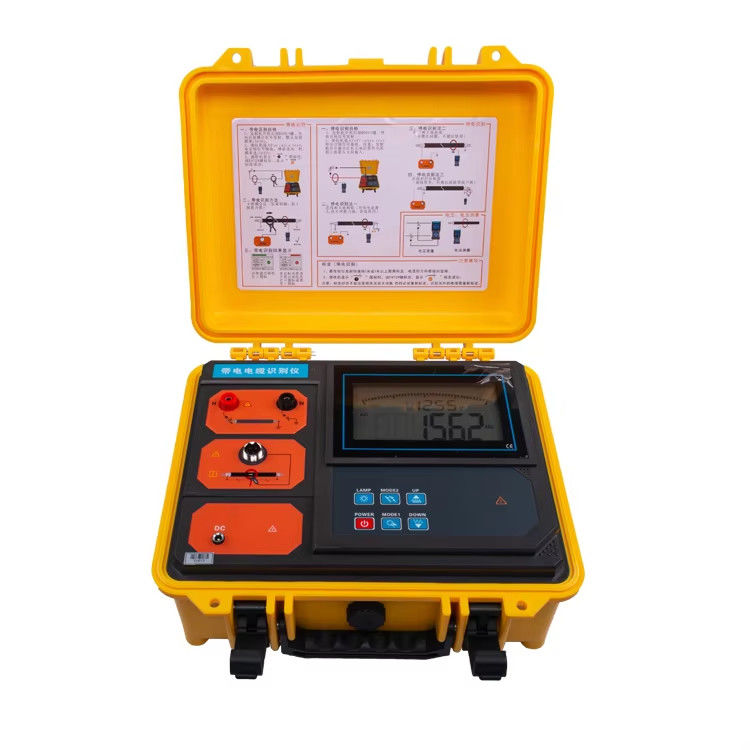

ট্রান্সমিটার:এটি লাইভ কেবল এবং পাওয়ার-অফ কেবল সনাক্তকরণের সময় লক্ষ্যযুক্ত তারে সংকেত প্রেরণ করে। বিল্ট-ইন উচ্চ-পারফরম্যান্স রিচার্জেবল লিথিয়াম ব্যাটারি, স্বয়ংক্রিয় প্রতিবন্ধকতা ম্যাচিং এবং স্বয়ংক্রিয় সুরক্ষা। ট্রান্সমিটার একটি সমন্বিত বিশেষ টুলবক্স ডিজাইন গ্রহণ করে, কাঁচামাল হিসাবে পলিপ্রোপিলিন প্লাস্টিক ব্যবহার করে এবং এক-সময় ইনজেকশন ছাঁচনির্মাণের জন্য নতুন যৌগিক ফিলার যুক্ত করে। এটির কম ঘনত্ব, শক্তি, দৃঢ়তা, কঠোরতা, পরিধান প্রতিরোধ ক্ষমতা, তাপ প্রতিরোধ ক্ষমতা এবং নিরোধক কর্মক্ষমতা রয়েছে। ক্যাবিনেট প্রায় 200 কেজি চাপ সহ্য করতে পারে, হোস্টের বড় এলসিডি অবশিষ্ট ব্যাটারির শক্তি রিয়েল টাইমে প্রদর্শন করে, সাদা ব্যাকলাইট এবং নির্গমন সংকেতের গতিশীল ইঙ্গিত, যা এক নজরে স্পষ্ট।

ট্রান্সমিটিং ক্ল্যাম্প:লাইভ কেবল সনাক্ত করার সময়, ট্রান্সমিটিং ক্ল্যাম্প ট্রান্সমিটার থেকে লক্ষ্যযুক্ত তারে সংকেতটি যুক্ত করে। চোয়ালের আকার Φ120 মিমি। ট্রান্সমিটিং ক্ল্যাম্পের দিকনির্দেশনা রয়েছে। ট্রান্সমিটিং ক্ল্যাম্পের তীরে থাকা তীর দ্বারা নির্দেশিত দিক থেকে ট্রান্সমিটিং সংকেত প্রবাহিত হয়। লাইভ সনাক্তকরণের সময়: আউটপুট পালস কারেন্ট যুক্ত করতে ক্যালিপার ব্যবহার করুন, চারটি ফ্রিকোয়েন্সি নির্গত করুন: 625Hz, 1562Hz, 2500Hz, 10kHz, ট্রান্সমিটারের মাধ্যমে লক্ষ্যযুক্ত তারের সাথে যুক্ত করুন (লক্ষ্যযুক্ত তারটি একটি থ্রি-কোর আর্মার্ড কেবল), এবং তারের কোরে যৌগিক পালস ইনজেক্ট করুন কারেন্ট সংকেত, পালস কারেন্ট রিসিভার এবং ফ্লেক্সিবল কারেন্ট ক্ল্যাম্প সনাক্ত এবং সনাক্ত করার জন্য লক্ষ্যযুক্ত তারের চারপাশে একটি ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে; যেহেতু পালস কারেন্ট দিকনির্দেশক, তাই সনাক্তকরণও দিকনির্দেশক।

পাওয়ার ফেলিউর সনাক্তকরণের সময়:সরাসরি সংযুক্ত আউটপুট পালস কারেন্ট তারের কোরে পালস এনকোডিং কারেন্ট সংকেত ইনজেক্ট করতে ব্যবহৃত হয়। এই কারেন্টটি রিসিভার এবং ফ্লেক্সিবল কারেন্ট ক্ল্যাম্প সনাক্ত, ডিকোড এবং সনাক্ত করার জন্য লক্ষ্যযুক্ত তারের চারপাশে একটি ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে; যেহেতু কারেন্টের দিকনির্দেশনা রয়েছে, তাই সনাক্তকরণও দিকনির্দেশক।

রিসিভার:এটি একটি হ্যান্ডহেল্ড ডিভাইস, 3.5-ইঞ্চি কালার এলসিডি স্ক্রিন, বিল্ট-ইন হাই-স্পিড মাইক্রোপ্রসেসর, সুনির্দিষ্ট অ্যালগরিদমের সাথে মিলিত, ট্রান্সমিটারের পালস কোড কারেন্ট সংকেত সনাক্ত এবং ডিকোড করতে এবং সংকেত শক্তি এবং সনাক্তকরণের ফলাফলগুলি প্রদর্শন করার জন্য একটি সংকেত শক্তি ক্রমাঙ্কন ফাংশন রয়েছে। সূক্ষ্ম এবং স্বজ্ঞাত; রঙিন স্কেল বারগুলির গতিশীল প্রদর্শন, এক নজরে স্পষ্ট, সফল কেবল সনাক্তকরণ চেকমার্ক, নন-টার্গেট কেবল চেকমার্ক, দ্রুত এবং স্বয়ংক্রিয়ভাবে লক্ষ্যযুক্ত তার সনাক্ত করতে পারে। একই সময়ে, পরীক্ষামূলক ভোল্টেজের পরিসীমা এসি 0.00V~600V (50Hz/60Hz), পরিমাপযোগ্য এসি কারেন্টের পরিসীমা এসি 0.00A~5000A (50Hz/60Hz), এবং পরিমাপযোগ্য কারেন্ট ফ্রিকোয়েন্সি 45Hz~70Hz।

ফ্লেক্সিবল কারেন্ট ক্ল্যাম্প:এটি চমৎকার ট্রানজিয়েন্ট ট্র্যাকিং ক্ষমতা সহ একটি রকওয়েল কয়েল, যা ট্রান্সমিটার দ্বারা উত্পন্ন পালস কোড কারেন্টকে দ্রুত সনাক্ত করতে পারে এবং পুরু তার বা অনিয়মিত আকারের কন্ডাক্টরের জন্য উপযুক্ত। চোয়ালের অভ্যন্তরীণ ব্যাস প্রায় 200 মিমি, এবং এটি Φ200 মিমি-এর নিচের তারগুলিকে ক্ল্যাম্প করতে পারে, পরীক্ষিত সার্কিট সংযোগ বিচ্ছিন্ন না করে, নন-কন্টাক্ট পরিমাপ, নিরাপদ এবং দ্রুত।

বিশেষ দ্রষ্টব্য:এই কেবল সনাক্তকরণ যন্ত্রটিতে লাইভ কেবল সনাক্তকরণ এবং পাওয়ার ফেলিউর কেবল সনাক্তকরণ উভয় বৈশিষ্ট্য রয়েছে। পাওয়ার ফেলিউর কেবল সনাক্তকরণের সময়, লাইভ তারের সাথে সংযোগ করা কঠোরভাবে নিষিদ্ধ। লাইভ কেবল সনাক্তকরণ শুধুমাত্র থ্রি-কোর আর্মার্ড তারের জন্য প্রযোজ্য। সনাক্তকরণের সময়, ট্রান্সমিটিং ক্ল্যাম্প এবং রিসিভিং ক্ল্যাম্প মিশ্রিত করা যাবে না এবং ইনপুট সংকেতের দিকনির্দেশনা অবশ্যই সামঞ্জস্যপূর্ণ হতে হবে।
