Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhhd523l
Price: 1,050.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH Test
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	Xhhd523l

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH Test

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

Xhhd523l

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

নিয়ন্ত্রণযোগ্য ভোল্টেজ কেবল ফল্ট লোকেটার

ভূগর্ভস্থ বিদ্যুৎ ক্যাবল গর্ত পরীক্ষক

ফ্রিকোয়েন্সি ভিত্তিক ক্যাবল ত্রুটি ডিটেক্টর

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 ইউনিট

প্যাকেজিং বিবরণ:

কাঠের বাক্স

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

বেসিক ইনফরমেশন।

মডেল নং।

XHHD523L

টেস্ট মোড

সংরক্ষিত পরীক্ষা

ব্যবহার

অডিও ক্যাবল পরীক্ষক, কোএক্সিয়াল ক্যাবল পরীক্ষক, ডিজিটাল ক্যাবল পরীক্ষক

পরীক্ষার অঞ্চল

ক্যাবল গঠন

সার্টিফিকেশন

সিই, আইএসও

ব্যক্তিগতকৃত

রঙ

কমলা

পরীক্ষার ফ্রিকোয়েন্সি

128Hz/111Hz/105Hz/94Hz ((Afc)

রেজোলিউশন

0.৫ মিটার

পরিবহন প্যাকেজ

ভিতরে ফোম ভরা কাঠের বাক্স

স্পেসিফিকেশন

350mm*280mm*170mm

ট্রেডমার্ক

XZH টেস্ট

উৎপত্তি

চীন সিয়ান

এইচএস কোড

8543201000

উৎপাদন ক্ষমতা

1000 টুকরা/বছর

পণ্যের বর্ণনা

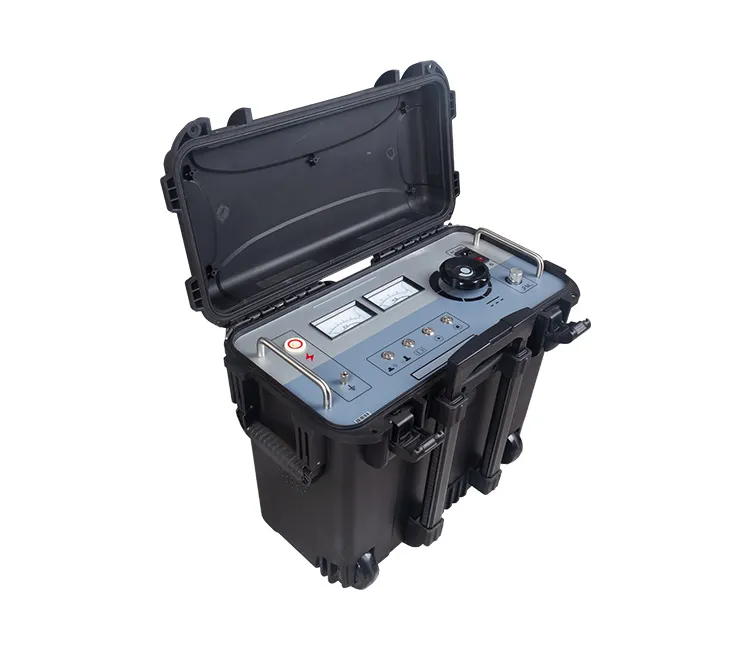

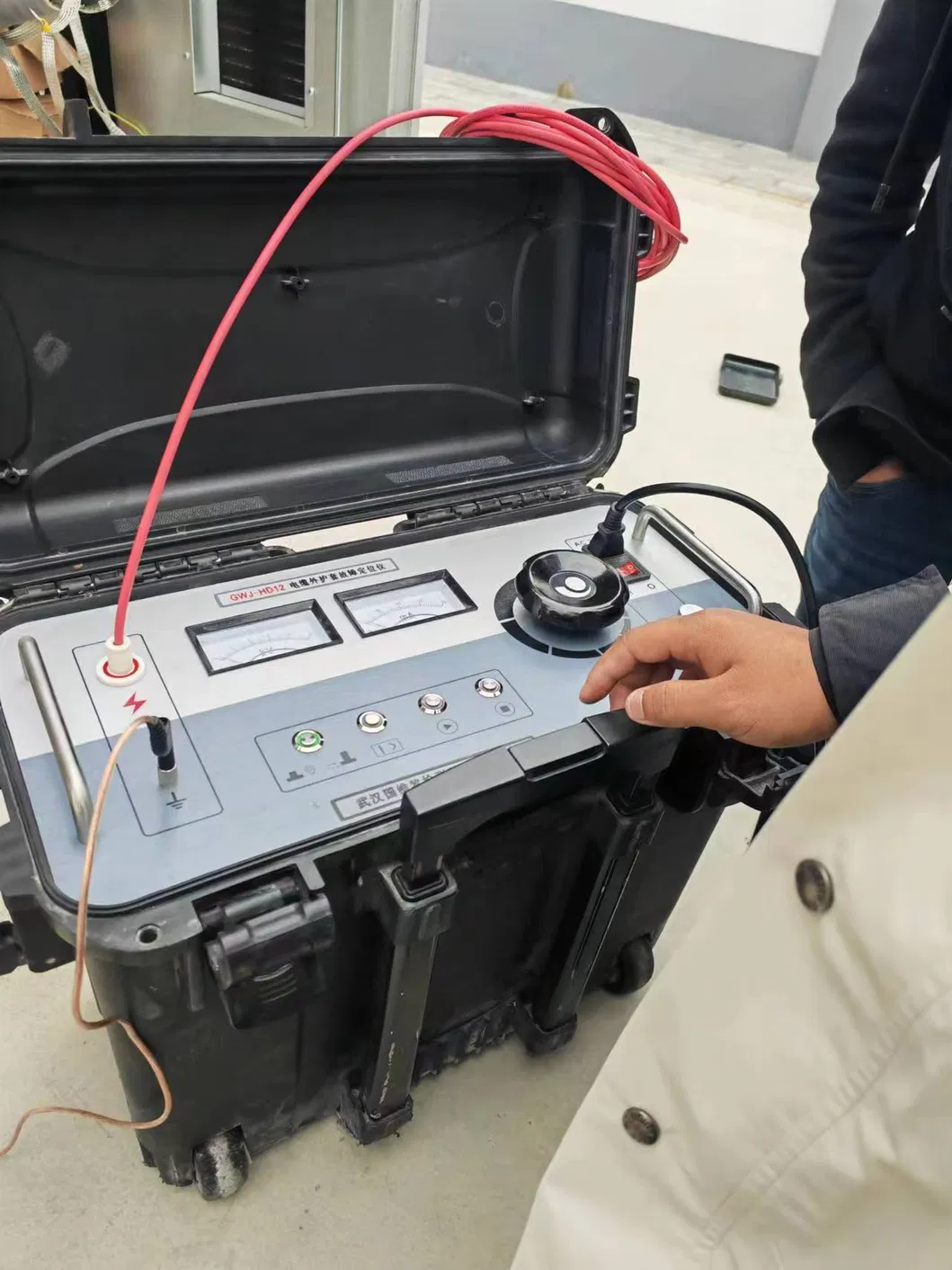

এক্সএইচএইচডি৫২৩এল ক্যাবল ত্রুটির গহ্বর সনাক্তকারী

MURRAY ব্রিজের নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে। সরঞ্জাম উচ্চ ভোল্টেজ, হালকা ওজন, সুবিধাজনক অপারেশন এবং উচ্চ ভোল্টেজ তারের sheath ত্রুটি locator এর বৈশিষ্ট্য আছে।
Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 0

* ক্যাবলের উচ্চ-প্রতিরোধ ভাঙ্গন পয়েন্ট স্থাপন করার পরে, বিশেষ করে উচ্চ-প্রতিরোধের লাইন-ব্রেকডাউন পয়েন্ট যা কম প্রতিরোধের মধ্যে অগ্নিসংযোগ করা কঠিন,যেমন ক্যাবলের মাঝের সংযোগকারীটির রৈখিক উচ্চ-প্রতিরোধ ভাঙ্গন.

* ফ্ল্যাশওভার টাইপ ব্রেকডাউন পয়েন্ট, ব্রেকডাউনের পরে, ধ্রুবক বর্তমান উত্সটি আর্ক বজায় রাখতে পারে, সেতুর মধ্য দিয়ে একটি স্থিতিশীল বর্তমান রয়েছে এবং সেতুর যথেষ্ট সংবেদনশীলতা রয়েছে।
* ভাঙা হয়নি, কিন্তু কম প্রতিরোধের ত্রুটি পয়েন্ট, যেমন Meg ওহম মিটার ব্যবহারের কম তারের প্রতিরোধের পাওয়া যায়, কিন্তু অপারেটিং ভোল্টেজ নিরোধক ত্রুটি পয়েন্ট ভাঙ্গা না।

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 1

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 2

পরীক্ষার ধাপঃ

1. একটি মাল্টিমিটার, একটি ঝাঁকুনি ঘড়ি বা অন্যান্য চাপ প্রতিরোধী সরঞ্জাম দিয়ে তারের ভাঙ্গন অবস্থা পরীক্ষা করুন,এবং গ্রাউন্ড বা অবশিষ্ট ভোল্টেজ ভাঙ্গন বিরুদ্ধে প্রতিটি কোর এর নিরোধক প্রতিরোধের মান রেকর্ড.

2. পরীক্ষার জন্য তারের দৈর্ঘ্য, মডেল, ক্রস সেকশন এবং অন্যান্য পরামিতি রেকর্ড করুন এবং তারের স্থাপন পথ বরাবর রুট পরিদর্শন করুন।দূরবর্তী শর্ট সার্কিট ত্রুটি তারের এবং সহায়ক তারের আউটলেট টার্মিনালে, উচ্চ চাপ আঘাত এড়াতে রিমোট মনিটরিং এ এক ব্যক্তি ছেড়ে।

3যন্ত্রের গ্রাউন্ডিং নির্ভরযোগ্যভাবে অবস্থান সাইটের গ্রাউন্ডিং শরীরের সাথে সংযুক্ত করা হয়।
গ্রাউন্ডিং রডগুলি যন্ত্রের গ্রাউন্ডে সংযুক্ত করা হয়। পরিমাপ মাথা (কালো ক্লিপ) ত্রুটিযুক্ত তারের কোর এবং
পরিমাপ শেষ (লাল ক্লিপ) সহায়ক তারের কোর সংযুক্ত করা হয়।

4. সেতু শূন্য (উচ্চ ভোল্টেজ বোতাম শূন্য নয়) । পাওয়ার চালু করুন এবং শূন্য বোতামটি ঘোরান গ্যালভানোমিটার শূন্যে।

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 3

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 4

5. এসি 220 ভোল্ট এর সাথে সংযুক্ত পাওয়ার সাপ্লাই।

6. চাপ বাড়ান. পাওয়ার সুইচ চালু করুন এবং পাওয়ার সূচকটি আলোকিত হয়। যখন উচ্চ চাপের বোতামটি ঘড়ির কাঁটার বিপরীতে ঘুরানো হয়, তখন শূন্য অবস্থান সক্রিয় হয়।

7. উচ্চ চাপের বোতামটি ঘড়ির কাঁটার দিকের দিকে ঘুরিয়ে দিন এবং ভোল্টমিটার এবং এম্পমিটারটি পর্যবেক্ষণ করুন যতক্ষণ না এম্পমিটারটি 5mA অতিক্রম করে। যদি বর্তমানটি স্থিতিশীল না হয়,ভোল্টেজ একটি স্থিতিশীল আর্ক বা পরিবাহী এলাকা গঠনের জন্য একটি নির্দিষ্ট সময়ের জন্য বৃদ্ধি অব্যাহত রাখতে পারে, পরীক্ষার সময় বর্তমান স্থিতিশীল।

8জুম বোতামটি ঘড়ির কাঁটার দিকের দিকে ঘুরিয়ে নিন যাতে সংবেদনশীলতা ধাপে ধাপে বৃদ্ধি পায়
গ্যালভানোমিটার উল্লেখযোগ্যভাবে বিচ্যুত হয় কিন্তু অতিক্রম করে না। গ্যালভানোমিটার শূন্য করতে ডায়ালটি ঘোরান। (যদি পয়েন্টারটি বাম দিকে থাকে তবে ঘোরান, পয়েন্টারটি ডানদিকে থাকে,এবং ঘড়ির কাঁটার বিপরীত দিকে). এই সময়ে সিম্বল ডায়ালের P1 রিডিং নোট করুন.

9, ভোল্টেজ ড্রপ, নিষ্কাশন। ক্ল্যাম্প বিনিময় অবস্থান পরিমাপ করা হবে এবং ধাপ (4) থেকে (10) পুনরাবৃত্তি করা হবে
আরেকটি P2 রিডিং পান, যার P1+P2=1000 হওয়া উচিত

10. হিসাব. ত্রুটি পয়েন্ট অবস্থান X=2 × L × P1‰ আরো মনোযোগ দিতে
সূত্রের "২"। সহায়ক ক্যাবল গণনায় জড়িত ক্যাবল সংখ্যা দ্বিগুণ করবে।

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 5

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 6

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 7

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 8

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 9

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 10

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 11

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 12

প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?

উঃ আমরা কারখানা।
প্রশ্ন: আপনার ডেলিভারি সময় কত?

উত্তরঃ সাধারণত পণ্য স্টক থাকলে এটি 5-10 দিন হয়। অথবা পণ্য স্টক না থাকলে এটি 15-20 দিন হয়, এটি পরিমাণ অনুযায়ী।
প্রশ্নঃ আপনি কি নমুনা সরবরাহ করেন? এটা বিনামূল্যে বা অতিরিক্ত?

উত্তর: না, আমরা বিনামূল্যে নমুনা দিতে পারি কিন্তু মালবাহী খরচ দিতে হবে না।
প্রশ্ন: আপনার পেমেন্টের শর্ত কি?

উঃ পেমেন্ট <=1000USD, 100% অগ্রিম।
