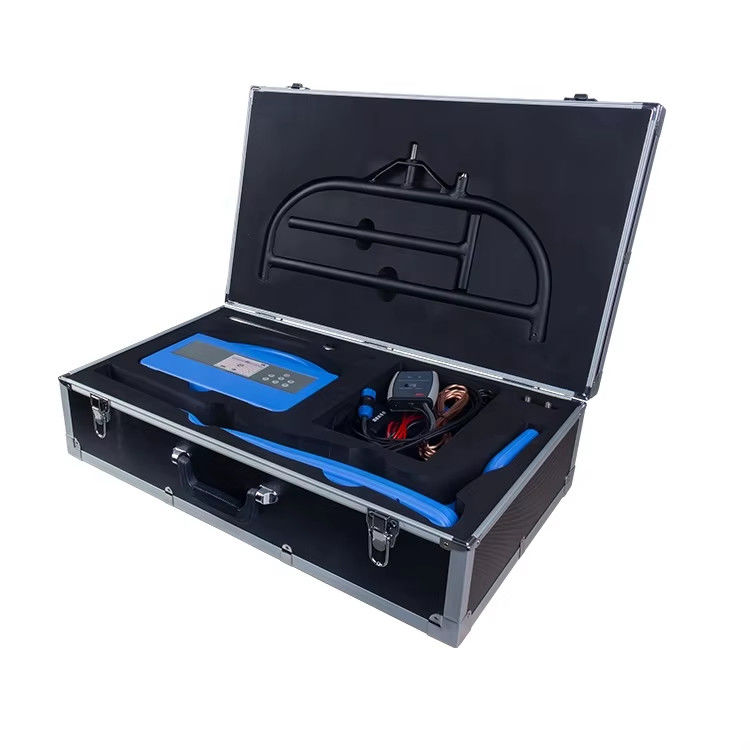

বৈদ্যুতিক চালিত জন্য একাধিক ফ্রিকোয়েন্সি ভূগর্ভস্থ ধাতু পাইপ ডিটেক্টর

XHGX507B ভূগর্ভস্থ তারের পাইপ locator শক্তি তারের পরীক্ষার হাজার হাজার ব্যবহারকারীদের দ্বারা ব্যবহৃত হয়েছে ক্ষেত্রে একটি উচ্চ খ্যাতি আছে. আমরা সর্বশেষ ধারণা উন্নত XHGX507B পাইপলাইন locator ব্যবহার,বিশেষ করে ক্যাবল-গ্রাউন্ড বিচ্ছিন্নতা ব্যর্থতা দ্রুত এবং সঠিক অবস্থান, (চার্জ) পথ খুঁজে, গভীরতা অবস্থান, ক্যাবল সনাক্তকরণ।

বৈশিষ্ট্য

1কম্পাস এবং দিক প্রদর্শনঃ পাইপলাইন এবং বাম এবং ডান দিকের দিকটি দৃশ্যমানভাবে প্রদর্শন করুন।
2নিকটবর্তী লাইন (আংশিক ফ্রিকোয়েন্সি) থেকে হস্তক্ষেপ দূর করার জন্য বর্তমান দিক পরিমাপ করুন।
3গভীরতা এবং বর্তমান পরিমাপ।
4.সম্পূর্ণ ডিজিটাল উচ্চ নির্ভুলতা নমুনা প্রক্রিয়াকরণঃ স্থিতিশীল এবং নির্ভরযোগ্য, অতি উচ্চ সংবেদনশীলতা, অত্যন্ত সংকীর্ণ গ্রহণ পাস ব্যান্ড, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা,এবং সম্পূর্ণরূপে পার্শ্ববর্তী চলমান তারের এবং পাইপলাইন শক্তি ফ্রিকোয়েন্সি এবং হারমোনিক হস্তক্ষেপ দমন করতে পারেন.
5চলমান ক্যাবল সনাক্তকরণঃ উচ্চ-কার্যকারিতা প্রেরণকারী ক্যাবলগুলি, সর্বাধিক পরিমাণে চলমান ক্যাবলে সংকেতগুলি সংযুক্ত এবং আউটপুট করা।
6. ক্যাবল / পাইপলাইন সনাক্তকরণঃ ক্যালিপার (ঐচ্ছিক আনুষাঙ্গিক) সুবিধাজনক এবং ব্যবহার করা সহজ, এবং সনাক্তকরণ ফলাফল স্পষ্টভাবে দেওয়া হয়;এটি ব্যবহার করা যেতে পারে যখন এটি caliper ব্যবহার করতে অসুবিধাজনক.
7. গ্রাউন্ড ফল্ট সনাক্তকরণঃ গ্রাউন্ড আইসোলেশনে পাইপলাইনের ক্ষতিগ্রস্ত পয়েন্টটি সনাক্ত করতে A-ফ্রেম (ঐচ্ছিক) ব্যবহার করুন এবং তীরটি ফল্ট পয়েন্টের দিক নির্দেশ করে।
8একাধিক সনাক্তকরণ ফ্রিকোয়েন্সিঃ সক্রিয় সনাক্তকরণ এবং প্যাসিভ সনাক্তকরণ।
9ট্রান্সমিটারের একাধিক সিগন্যাল আউটপুট মোডঃ সরাসরি সংযোগ আউটপুট, ক্ল্যাম্প কাপলিং, এবং ইন্ডাকশন।
10. ট্রান্সমিটার ডিজিটাল এম্প্লিফায়ার পাওয়ার আউটপুট, স্বয়ংক্রিয় প্রতিবন্ধকতা মেলে, এবং স্বয়ংক্রিয় সুরক্ষা.
11. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম-আয়ন ব্যাটারি, স্বয়ংক্রিয় বন্ধ ভোল্টেজ অধীনে, স্বয়ংক্রিয় বন্ধ (রিসিভার) দীর্ঘ সময়ের জন্য অপারেশন ছাড়া.
12.ক্যাবিনেটটি সুন্দর এবং শক্ত, হালকা ও বহনযোগ্য।



এক্সএইচজিএক্স৫০৭বি

ভূগর্ভস্থ ক্যাবল/ধাতব পাইপ সনাক্তকারী



আপনি 50Hz বা 60Hz নির্বাচন করতে পারেন

ট্রান্সমিটার স্পেসিফিকেশনঃ
1আউটপুট মোডঃ সরাসরি সংযোগ আউটপুট, ইন্ডাকশন, ক্যালিপার কাপলিং।
2আউটপুট ফ্রিকোয়েন্সিঃ ৩৪৮ হার্জ, ৬২৪ হার্জ, ১২৮০ হার্জ, ১৮৬০ হার্জ, ৫১২ হার্জ, ৬৪৫ হার্জ, ৮২০ হার্জ, ৯৪০ হার্জ, ৬ কেএইচজেড, ৮ কেএইচজেড, ৯ কেএইচজেড, ১২ কেএইচজেড, ৩৩ কেএইচজেড, ৮২ কেএইচজেড, ২০০ কেএইচজেড।
3আউটপুট পাওয়ার: সর্বোচ্চ ১০ ওয়াট, ১০ স্তরে নিয়মিত, স্বয়ংক্রিয় রিয়েল-টাইম ইম্পেড্যান্স ম্যাচিং।
4সরাসরি সংযোগ আউটপুট ভোল্টেজঃ 200Vpp পর্যন্ত।
5- ওভারলোড এবং শর্ট সার্কিট সুরক্ষা।
6মানব-মেশিন ইন্টারফেসঃ ৩২০×২৪০ ডট ম্যাট্রিক্স তরল স্ফটিক প্রদর্শন।
7. অন্তর্নির্মিত ব্যাটারি: ৬টি ১৮৬৫০ লিথিয়াম-আয়ন ব্যাটারি, নামমাত্র ১২.৬ ভোল্ট, ৪.২ এএইচ
রিসিভার স্পেসিফিকেশনঃ
1ইনপুট মোডঃ অন্তর্নির্মিত রিসিভিং কয়েল, সনাক্তকরণ ক্ল্যাম্প (ঐচ্ছিক), ত্রুটি চেকিং এ-ফ্রেম (ঐচ্ছিক) ।
2. রিসিভিং ফ্রিকোয়েন্সিঃ
সনাক্তকরণ ফ্রিকোয়েন্সিঃ 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz।
পাওয়ার ফ্রিকোয়েন্সি প্যাসিভ ডিটেকশন ফ্রিকোয়েন্সিঃ 50Hz/60Hz।
3পাইপলাইন সনাক্তকরণ মোডঃ বিস্তৃত শিখর পদ্ধতি, সংকীর্ণ শিখর পদ্ধতি, শব্দ উপত্যকা পদ্ধতি, শিখর উপত্যকা পদ্ধতি।
4ক্যাবল সনাক্তকরণ মোডঃ ক্যালিপার (ঐচ্ছিক) বুদ্ধিমান সনাক্তকরণ এবং বর্তমান পরিমাপ।
5মানব-মেশিন ইন্টারফেসঃ 480×272 ডট ম্যাট্রিক্স তরল স্ফটিক প্রদর্শন।
6- অন্তর্নির্মিত ব্যাটারি: ৪টি ১৮৬৫০ লিথিয়াম-আয়ন ব্যাটারি, নামমাত্র ৪.২ ভোল্ট, ৮.২ এএইচ।
7. অবস্থান সঠিকতাঃ গভীরতা 0-3m (± 5%), গভীরতা 3-12m (± 10%)
8. গভীরতা পরিমাপের নির্ভুলতাঃ তিন অঙ্কের প্রদর্শন, সর্বোচ্চ গভীরতা 12 মিটার পর্যন্ত পরিমাপ করা যেতে পারে
9বর্তমান পরিমাপের নির্ভুলতাঃ ১ এমএ
10. সর্বোচ্চ সনাক্তকরণ দূরত্বঃ সরাসরি সংযোগ পদ্ধতিতে ভাল নিরোধক সহ তারের 15KM পর্যন্ত পৌঁছতে পারে
অন্যান্য
1. ভলিউমঃ ট্রান্সমিটার 320×240×90mm, রিসিভার 670×128×310mm.
2গুণমানঃ ট্রান্সমিটার জন্য 1.9kg এবং রিসিভারের জন্য 1.4kg।
3চার্জারঃ ইনপুট AC100~240V, 50/60Hz, আউটপুট DC4.2V-1A, আউটপুট DC12.6V-1A।
4অপারেটিং শর্তাবলীঃ তাপমাত্রাঃ -10oC-40oC, আর্দ্রতা 5-90%RH, উচ্চতা <4500m।
