লক্ষ্য প্রয়োগঃবিশেষভাবে ট্রান্সফরমার সুরক্ষা রিলে ইঞ্জিনিয়ার এবং গ্রিড নির্ভরযোগ্যতা দল যারা সাবস্টেশন কমিশনিং এবং রক্ষণাবেক্ষণের পরে পুনরায় শক্তি পরিচালনা করে তাদের জন্য ডিজাইন করা হয়েছে।সাধারণ ব্যবহারের পরীক্ষার সরঞ্জামের বিপরীতে, এক্সএইচএক্সসি১০৫ সহানুভূতিশীল ইনরুশ ক্যাসকেডিং ব্যর্থতা, সুরক্ষা রিলে ত্রুটি প্রতিরোধের উপর দৃষ্টি নিবদ্ধ করে,এবং গ্রিড ভোল্টেজ ব্যাঘাত যা অবশিষ্ট কোর চৌম্বকীয়তা দ্বারা সৃষ্ট হয়.
ডিসি পরীক্ষার পর অবশিষ্ট চুম্বকত্বের ঝুঁকিঃপুনরায় শক্তি দেওয়ার আগে সঠিকভাবে ডিগ্যাসিং না হলে, অবশিষ্ট কোর চৌম্বকীয়তা হতে পারেঃ (1) সুরক্ষা রিলে ত্রুটি এবং ট্রান্সফরমার কমিশনিং ব্যর্থতা;(২) একাধিক সাবস্টেশন জুড়ে পার্শ্ববর্তী ইন-সার্ভিস ট্রান্সফরমারগুলির সহানুভূতিশীল ইনরুশ ট্রিপিং৩) উত্তেজনার প্রবাহ ট্রান্সফরমার এবং সার্কিট ব্রেকারকে ক্ষতিগ্রস্ত করে; ৪) হারমোনিক দূষণ গ্রিড পাওয়ারের গুণমানকে হ্রাস করে;(5) সিটি স্যাচুরেশন পরিমাপের নির্ভুলতা এবং রিলে নির্ভরযোগ্যতা হ্রাস.

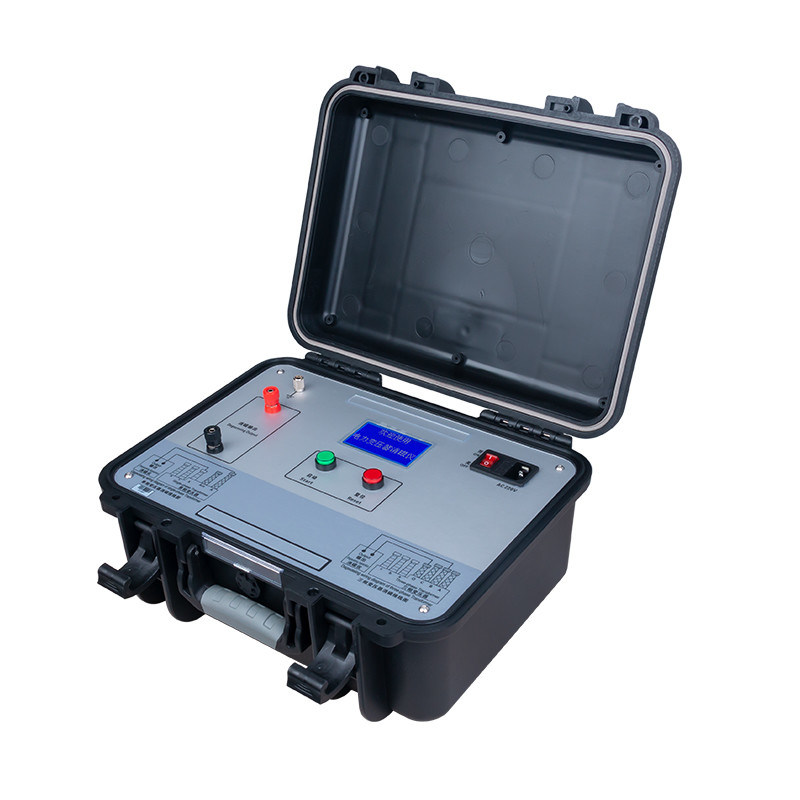

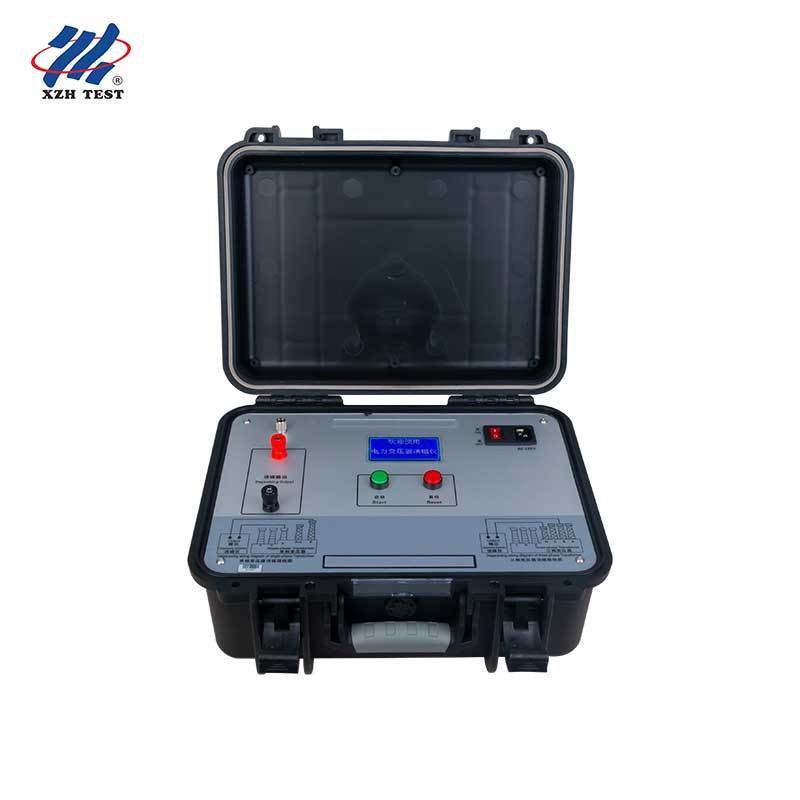

এক্সএইচএক্সসি১০৫ পোর্টেবল ট্রান্সফরমার ডিগ্যাসিং যন্ত্র
এক্সএইচএক্সসি১০৫ ট্রান্সফরমার ডিগ্যাসিং ইনস্ট্রুমেন্ট একটি বিশেষ ডিভাইস যা ডিসি প্রতিরোধ পরীক্ষার পরে ট্রান্সফরমার কোরগুলিতে থাকা অবশিষ্ট চৌম্বকীয় ঝুঁকিগুলি নির্মূল করার জন্য ডিজাইন করা হয়েছে,ভোল্টেজ অনুপাত পরিমাপ, এবং অন্যান্য ডায়াগনস্টিক পদ্ধতি. এটি উত্তেজনা থেকে শক্তি ট্রান্সফরমার রক্ষা এবং নিরাপদ নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে,৩৫ কিলোভোল্ট এবং তার উপরে ট্রান্সফরমারগুলির নির্ভরযোগ্য কমিশনিং ∙ বিশেষ করে ৩৩০ কিলোভোল্ট+ ভোল্টেজের স্তরে বড় ক্ষমতাসম্পন্ন ইউনিট.
পেটেন্টকৃত ডিসি ফ্রিকোয়েন্সি রূপান্তর ক্ষয়কারী প্রযুক্তির উপর নির্মিত, এক্সএইচএক্সসি 105 ম্যানুয়াল অপারেশনের পাশাপাশি একটি স্বয়ংক্রিয় ডিগ্যাসিং মোড প্রবর্তন করে, পুনরাবৃত্তিমূলক ব্যবহারকারীর হস্তক্ষেপ দূর করে।বৃহত্তর এলসিডি মডিউল রিয়েল টাইম ডিগ্যাসিং বর্তমান সহ সমৃদ্ধ অপারেশনাল তথ্য প্রদর্শন করেএকটি পরিমার্জিত দুই বোতাম ইন্টারফেস নির্বাচন এবং পুনরায় সেট করার জন্য লাল, নিশ্চিতকরণ এবং শুরু করার জন্য সবুজ ক্ষেত্রের অপারেশনকে সহজ করে তোলে।ডিগ্যাসিং চক্রের সময়কাল ৩০ মিনিট থেকে কমিয়ে ৪ মিনিটের মধ্যে করা হয়েছে, যার একক পাস কার্যকারিতা 90% এর বেশি।
মূল বৈশিষ্ট্য
পেটেন্টকৃত ডিসি ফ্রিকোয়েন্সি কনভার্শন অ্যাটেন্যুয়েশনঃস্বতন্ত্র প্রযুক্তি ধীরে ধীরে বর্তমানের বিস্তৃতি হ্রাস করে যখন ধ্রুবতা পাল্টায়,ধীরে ধীরে হিস্টেরেসিস লুপ সঙ্কুচিত এবং পুঙ্খানুপুঙ্খ demagnetization জন্য অবশিষ্ট চৌম্বকীয় মেরু নিরপেক্ষ.
বি-ফেজ শুধুমাত্র তিন-ফেজ ডিগ্যাসিংঃA single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
ডুয়াল-মোড অপারেশনঃস্বয়ংক্রিয় মোড যথাক্রমে 5A, 1A, 200mA, এবং 5mA বর্তমান স্তরগুলি ব্যবহারকারীর শূন্য হস্তক্ষেপের সাথে প্রয়োগ করে।ম্যানুয়াল মোড অবশিষ্ট চুম্বকত্ব তীব্রতা উপর ভিত্তি করে লক্ষ্যবস্তু degassing জন্য পৃথক বর্তমান স্তর নির্বাচন উপলব্ধ.
১৬-বিট এডি ডেটা অ্যাক্সিভেশনঃস্বয়ংক্রিয় বর্তমান স্থিতিশীলতা বিচারের সাথে উচ্চ-রেজোলিউশন অ্যানালগ-ডিজিটাল রূপান্তর বিভিন্ন ক্ষেত্রের অবস্থার মধ্যে সুনির্দিষ্ট ডিগ্যাসিং বর্তমান নিয়ন্ত্রণ এবং পুনরাবৃত্তিযোগ্য ফলাফল নিশ্চিত করে।
চক্রের সময় ৪ মিনিটের নিচেঃএকক-পাস ডিগ্যাসিং 4 মিনিটেরও কম সময়ে (মানুয়াল) বা 9 মিনিটেরও কম সময়ে (স্বয়ংক্রিয় পূর্ণ-চক্র) সম্পন্ন হয় ¢ পূর্ববর্তী প্রজন্মের যন্ত্রগুলির 30 মিনিটের চক্রগুলির তুলনায় নাটকীয় উন্নতি,মাল্টি-ট্রান্সফরমার কমিশনিংয়ের কার্যকর সময়সূচী সক্ষম করা.
ডিসি রেসিস্ট্যান্স টেস্ট ক্যাবলের সামঞ্জস্যতাঃডিসি ওয়াইল্ডিং প্রতিরোধের পরীক্ষার থেকে সরাসরি বর্তমান কন্ডিশনগুলি পুনরায় ব্যবহার করে, ক্যাবল পরিবর্তন ছাড়াই ডায়াগনস্টিক টেস্টিং থেকে ডিগ্যাসিংয়ের রূপান্তরকে সহজ করে তোলে।
কমপ্যাক্ট ফিল্ড ডিজাইনঃমাত্র ৫ কেজি ওজনের (টেস্ট লিড ব্যতীত), এক্সএইচএক্সসি১০৫ সর্বনিম্ন সেটআপ প্রচেষ্টা সহ সাবস্টেশন সাইট জুড়ে মোবাইল মোতায়েনের জন্য বিশেষভাবে নির্মিত।
টেকনিক্যাল স্পেসিফিকেশন
| ডিগ্যাসিং বর্তমান |
5A, 1A, 200mA, 5mA (কাস্টমাইজযোগ্য) |
| ডিগ্যাসিং মোড |
ম্যানুয়াল / অটোমেটিক |
| ডিগ্যাসিং টাইম |
ম্যানুয়ালঃ ৩ মিনিট/চক্র। অটোমেটিকঃ ৯ মিনিট/চক্র। |
| কার্যকারিতা নির্ণয় করা |
>৯০% একক পাস |
| অগ্রগতি নির্ণয় করা |
০১% রিয়েল টাইম ডিসপ্লে |
| ওয়ার্কিং পাওয়ার সাপ্লাই |
এসি 220V±10%, 50Hz±1Hz |
| ফিউজ রেটিং |
8A (AC 220V) |
| পরিবেষ্টিত তাপমাত্রা |
-২৫°সি ০৫°সি |
| পরিবেশে আর্দ্রতা |
≤৯০% |
| ওজন |
৫ কেজি (পরীক্ষা লিড ছাড়া) |
| প্রদর্শন |
রিয়েল-টাইম বর্তমান, মোড এবং অগ্রগতি সহ এলসিডি |
| প্রযোজ্য ট্রান্সফরমার |
৩৫ কেভি এবং তার বেশি; ৩৩০ কেভি+ বড় ক্ষমতাসম্পন্ন ইউনিটের জন্য অপ্টিমাইজড |
অপারেটিং নীতি
যন্ত্রটি ডিসি ফ্রিকোয়েন্সি রূপান্তর হ্রাস ব্যবহার করেঃ (1) ডিসি ডিগাসিং বর্তমান প্রয়োগ করা হয়; (2) বর্তমানের ব্যাপ্তি পর্যায়ক্রমে হ্রাস পায়; (3) বর্তমানের মেরুতা পর্যায়ক্রমে পরিবর্তিত হয়;(৪) হিস্টেরেসিস লুপটি ক্রমবর্ধমানভাবে সংকীর্ণ হয় এবং চৌম্বকীয় মেরুগুলি সম্পূর্ণ ডিম্যাগনেটাইজেশন অর্জনের জন্য পারস্পরিকভাবে বাতিল হয়.
সংযোগ নির্দেশিকা
| এক-ফেজ ট্রান্সফরমার |
এ এবং এক্স টার্মিনালের সাথে সংযোগ স্থাপন করুন |
| ত্রি-ফেজ ট্রান্সফরমার |
বি-ফেজ বুশিং এবং নিরপেক্ষ (ও) শুধুমাত্র সংযোগ করুন all তিনটি ফেজ একযোগে ডিগ্যাস করা হয় |
| ডিগ্যাসিং আউটপুট |
পোলারাইজড নয়; আউটপুট টার্মিনালের কোন ইতিবাচক/নেতিবাচক পার্থক্য নেই |
গুরুত্বপূর্ণ নিরাপত্তা নোট
ব্যবহারকারীর ম্যানুয়ালটি ভালোভাবে পড়ুন এবং ব্যবহারের আগে সঠিক তারের পরীক্ষা করুন।
চালু করার আগে গ্রাউন্ড টার্মিনালটি নির্ভরযোগ্যভাবে সংযুক্ত রয়েছে তা নিশ্চিত করুন।
ডিগ্যাসিং প্রক্রিয়া চলাকালীন পরীক্ষার ক্ল্যাম্পগুলি সরিয়ে ফেলবেন না।
কোনো অস্বাভাবিক পরিস্থিতিতে, রেড রিসেট বোতাম টিপুন অথবা পাওয়ার সুইচটি অবিলম্বে বন্ধ করুন।
এটি একটি সুনির্দিষ্ট উচ্চ-ভোল্টেজ ইলেকট্রনিক উপকরণ যা অ-পেশাদারদের বিচ্ছিন্ন করা উচিত নয়; পরিবহনের সময় সাবধানতার সাথে পরিচালনা করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ ডিসি পরীক্ষার পর ট্রান্সফরমার পুনরায় চালু করার আগে কেন ডিগ্যাসিং অপরিহার্য?
ডিসি প্রতিরোধের পরীক্ষায় অন্তর্নিহিতভাবে ট্রান্সফরমার কোর মধ্যে অবশিষ্ট চৌম্বকীয়তা ছেড়ে যায়। ডিগ্যাসিং ছাড়া, যখন ট্রান্সফরমার পুনরায় শক্তি দেওয়া হয়, এই অবশিষ্ট প্রবাহ অর্ধেক চক্র জন্য কোর saturates,উচ্চ হারমোনিক সামগ্রী সহ বিশাল উত্তেজনার ইনরুশ স্রোত উত্পাদনএর কারণ হতে পারে: সুরক্ষা রিলে ত্রুটি যা ব্যর্থ কমিশনিংয়ের দিকে পরিচালিত করে; সংলগ্ন ট্রান্সফরমারগুলিতে সহানুভূতিশীল ধাক্কা যা একাধিক সাবস্টেশন জুড়ে ক্যাসকেড ট্রিপ সৃষ্টি করে;অত্যধিক ইলেক্ট্রোম্যাগনেটিক শক্তির কারণে ট্রান্সফরমার উইন্ডিং এবং সার্কিট ব্রেকারের শারীরিক ক্ষতিএক্সএইচএক্সসি১০৫ পুনরায় শক্তি দেওয়ার আগে অবশিষ্ট চৌম্বকীয়তাকে পদ্ধতিগতভাবে অপসারণ করে এই ঝুঁকি দূর করে।
প্রশ্ন ২ঃ তিন-ফেজ ট্রান্সফরমারগুলির জন্য বি-ফেজ-কেবল ডিগ্যাসিং কীভাবে কাজ করে?
এক্সএইচএক্সসি 105 এর পেটেন্টকৃত ডিসি ফ্রিকোয়েন্সি রূপান্তর হ্রাস প্রযুক্তি বি-ফেজ বুশিং এবং নিরপেক্ষ (ও) এর একক সংযোগের মাধ্যমে সম্পূর্ণ তিন-ফেজ ডিম্যাগনেটাইজেশন সক্ষম করে।ট্রান্সফরমার কোর ভিতরে চৌম্বকীয় সার্কিট সংযোজকতা একই সময়ে তিনটি পর্যায়ে মাধ্যমে degassing প্রভাব ছড়িয়ে, পৃথক এ, বি, এবং সি ফেজ সংযোগের প্রয়োজন দূর করে।এটি ক্ষেত্রের সেটআপ সময় প্রায় 70% হ্রাস করে এবং মাল্টি-ট্রান্সফরমার কমিশনিং প্রচারাভিযানের সময় তারের ত্রুটির ঝুঁকি হ্রাস করে.
প্রশ্ন 3: কখন আমি ম্যানুয়াল মোডের তুলনায় স্বয়ংক্রিয় মোড ব্যবহার করব?
ডিসি পরীক্ষার পর স্ট্যান্ডার্ড ডিগ্যাসিংয়ের জন্য স্বয়ংক্রিয় মোডের পরামর্শ দেওয়া হয় যেখানে অবশিষ্ট চৌম্বকত্বের মাত্রা অজানা।এটি ধারাবাহিকভাবে প্রায় 9 মিনিটের জন্য 5A → 1A → 200mA → 5mA বর্তমান মাত্রা প্রয়োগ করে, ব্যবহারকারীর হস্তক্ষেপ ছাড়া > 90% demagnetization অর্জন। ম্যানুয়াল মোড উপযুক্ত যখন আপনি নির্দিষ্ট বর্তমান স্তর প্রয়োজন জানেন, উদাহরণস্বরূপ,একটি আংশিক ডিগ্যাসিং চক্রের পরে বা পরিচিত কম অবশিষ্ট চৌম্বকীয়তা সহ ট্রান্সফরমারগুলিকে লক্ষ্য করেম্যানুয়াল মোডটি নির্বাচিত বর্তমান স্তরের জন্য প্রায় 3 মিনিটের মধ্যে সম্পন্ন হয় এবং প্রয়োজন হলে উচ্চতর স্তরে লক্ষ্যবস্তু পুনরায় প্রয়োগের অনুমতি দেয়।
প্রশ্ন 4: পাওয়ার সাপ্লাই প্রয়োজনীয়তা কী এবং যদি যন্ত্রটি চালু না হয়?
এক্সএইচএক্সসি 105 এর জন্য এসি 220 ভি ± 10%, 50Hz ± 1Hz প্রয়োজন। পিছনের প্যানেলের সকেটটিতে 8A ফিউজ প্রাথমিক ওভারকরেন্ট সুরক্ষা সরবরাহ করে। যদি যন্ত্রটি চালু করতে ব্যর্থ হয়ঃ (ক) 8A ফিউজটি উড়ে গেছে কিনা তা পরীক্ষা করুন;(খ) নিশ্চিত করুন যে সরবরাহের ভোল্টেজ 220V ± 10% এর মধ্যে রয়েছে. যদি আপনি একটি জেনারেটর ব্যবহার করেন, তাহলে নিশ্চিত করুন যে আউটপুট তরঙ্গের আকার 50Hz সাইনস তরঙ্গ এবং যে একটি ফেজ নিরপেক্ষ হিসাবে গ্রাউন্ড করা হয় ∙ এটি সবচেয়ে সাধারণ ক্ষেত্র শক্তি সমস্যা।একটি বিচ্ছিন্নতা ট্রান্সফরমার এছাড়াও জেনারেটর তরঙ্গ আকৃতি সামঞ্জস্যতা সমস্যা সমাধানের জন্য সিরিজে সংযুক্ত করা যেতে পারে.
প্রশ্ন 5: এই যন্ত্রটি বিদ্যমান ডিসি প্রতিরোধের পরীক্ষার কর্মপ্রবাহের সাথে কীভাবে একীভূত হয়?
এক্সএইচএক্সসি১০৫ ডিসি ওয়াইলিং প্রতিরোধের পরীক্ষা নিখুঁতভাবে অনুসরণ করার জন্য ডিজাইন করা হয়েছে।DC প্রতিরোধের পরিমাপের জন্য ব্যবহৃত একই বর্তমান ক্যানগুলি সরাসরি ক্যাবল পরিবর্তন ছাড়াই ডিগাউসিং আউটপুট টার্মিনালগুলিতে সংযুক্ত করা যেতে পারে, ট্রান্সফরমার আরোহণ প্রয়োজন পুনরায় পরীক্ষা ক্যাব সংযুক্ত করার অপসারণ। সব windings উপর ডিসি প্রতিরোধ পরীক্ষা সম্পন্ন করার পর,শুধু প্রতিরোধ পরীক্ষক থেকে XHXC105 পরীক্ষা সীসা সংযোগকারী স্থানান্তর, উপযুক্ত ডিগ্যাসিং মোড নির্বাচন করুন এবং চক্র শুরু করুন।সমগ্র কাজের প্রবাহ ০ চূড়ান্ত প্রতিরোধের পরিমাপ থেকে সমাপ্ত ডিগ্যাসিং পর্যন্ত ০ সাধারণত একটি স্ট্যান্ডার্ড তিন-উইন্ডিং ইউনিটের জন্য ট্রান্সফরমার প্রতি 15 মিনিটেরও কম সময় নেয়.
