পণ্যের সংক্ষিপ্ত বিবরণ

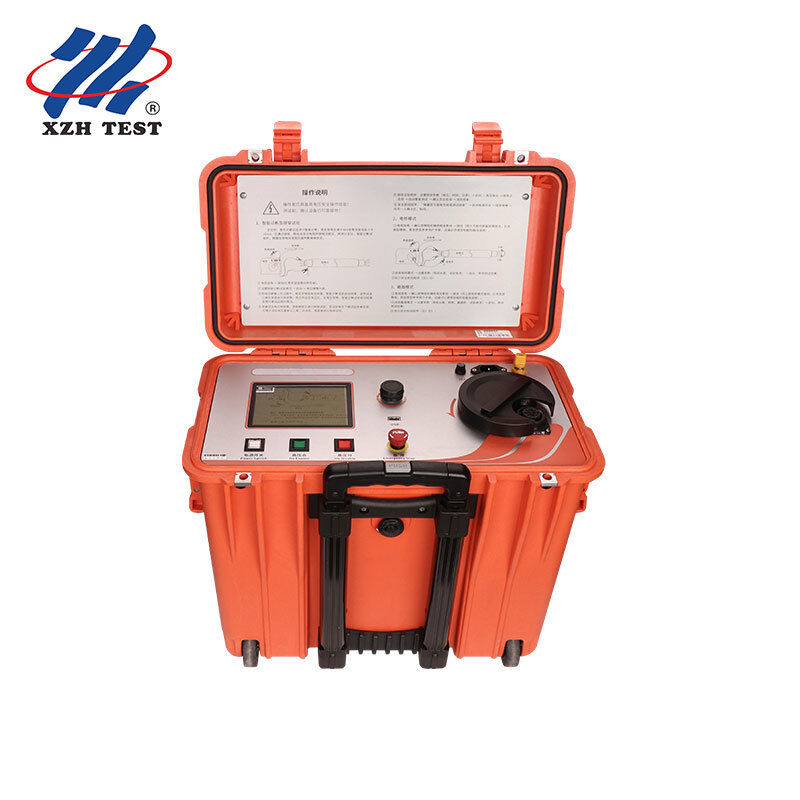

এক্সএইচএসসি -60 কিউ ডিজিটাল বার্ন থ্রু ব্রিজ একটি উচ্চ-কার্যকারিতা ক্যাবল ত্রুটি প্রাক-অবস্থান যন্ত্র যা 60 কেভি এবং উচ্চ-ভোল্টেজ পাওয়ার ক্যাবলগুলির নীচে ডিজাইন করা হয়েছে।পুনর্নবীকরণযোগ্য শক্তির ইনস্টলেশন, সমালোচনামূলক অবকাঠামো এবং শিল্প বিদ্যুৎ বিতরণ নেটওয়ার্ক, এটি উচ্চ প্রতিরোধের ত্রুটিগুলিকে কম প্রতিরোধের, সনাক্তযোগ্য ত্রুটিগুলিতে রূপান্তর করতে 600mA পর্যন্ত নিয়ন্ত্রিত বার্ন-থ্রো বর্তমান সরবরাহ করে দীর্ঘ দূরত্বের ভূগর্ভস্থ তার.
সাধারণ ইউটিলিটি অ্যাপ্লিকেশনের লক্ষ্যে প্রচলিত বার্ন-থ্রু ব্রিজগুলির বিপরীতে, এক্সএইচএসসি-৬০কিউ বড় আকারের সৌর ফার্ম, বায়ু শক্তি সংগ্রহ ব্যবস্থা,ডাটা সেন্টারের পাওয়ার ফিড, এবং ভারী শিল্প ক্যাবল নেটওয়ার্ক যেখানে ক্যাবলের ক্রস-সেকশন প্রায়শই 400mm2 অতিক্রম করে এবং ত্রুটি প্রতিরোধের কয়েক ডজন কিলোওহম পৌঁছতে পারে।
লক্ষ্য শ্রোতা:সৌর PV ফার্ম, বায়ু শক্তি কেন্দ্র, ডেটা সেন্টার, শিল্প পার্ক,এবং ইউটিলিটি সাবস্টেশন ∙ যেখানে উচ্চ ক্ষমতার ক্যাবল নেটওয়ার্কগুলিতে ডাউনটাইম হ্রাস করা রাজস্ব সুরক্ষার জন্য গুরুত্বপূর্ণ.
মূল বৈশিষ্ট্য
- উচ্চ বর্তমান আউটপুটঃ600mA সর্বোচ্চ বার্ন-থ্রু বর্তমান, কার্যকরভাবে উচ্চ-প্রতিরোধের ত্রুটিগুলিকে (দশ হাজার kΩ পর্যন্ত) বড়-অংশের তারের উপর নিম্ন-প্রতিরোধের অবস্থানে রূপান্তর করে।
- বিস্তৃত ভোল্টেজ পরিসীমাঃ০৬০ কিলোভোল্ট ক্রমাগত নিয়ন্ত্রিত আউটপুট, মাঝারি এবং উচ্চ ভোল্টেজ ক্যাবলের ত্রুটি নির্ণয়ের প্রয়োজনীয়তার পুরো বর্ণালী জুড়ে।
- ইন্টেলিজেন্ট ডিজিটাল কন্ট্রোলঃমাইক্রোপ্রসেসর-ভিত্তিক নিয়ন্ত্রণ রিয়েল-টাইম ভোল্টেজ / বর্তমান পর্যবেক্ষণ এবং অপারেটর সুরক্ষার জন্য স্বয়ংক্রিয় নিরাপত্তা interlocks সঙ্গে।
- কম্প্যাক্ট পোর্টেবল ডিজাইনঃপ্রায় ২৫ কেজি ওজনের, মাত্রা ৩০ সেমি × ৪৬ সেমি × ৫০ সেমি, সহজেই ফিল্ড সার্ভিস যানবাহনে স্থানান্তরিত হতে পারে।
- জেনারেটর সামঞ্জস্যপূর্ণঃস্ট্যান্ডার্ড ২ কিলোওয়াট+ পোর্টেবল জেনারেটর দ্বারা চালিত, গ্রিড অ্যাক্সেস ছাড়াই দূরবর্তী পুনর্নবীকরণযোগ্য শক্তি সাইটগুলিতে অপারেশন সক্ষম করে।
- সিই সার্টিফিকেটঃপেশাদার বৈদ্যুতিক পরীক্ষার সরঞ্জামগুলির জন্য ইউরোপীয় নিরাপত্তা এবং EMC মান পূরণ করে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
XHSC-60Q |
| আউটপুট ভোল্টেজ |
০ ০ ৬০ কেভি (সতত নিয়ন্ত্রিত) |
| আউটপুট বর্তমান |
সর্বোচ্চ ৬০০ এমএ |
| পাওয়ার সাপ্লাই |
২ কেভিএ জেনারেটর (≥ ২ কেভিএ প্রস্তাবিত) |
| অপারেটিং তাপমাত্রা |
-১০°সি থেকে +৫৫°সি |
| মাত্রা (L × W × H) |
30 সেমি × 46 সেমি × 50 সেমি |
| ওজন |
প্রায় ২৫ কেজি |
| সার্টিফিকেশন |
সিই |
| ব্র্যান্ড |
XZH টেস্ট |
| উৎপত্তিস্থল |
শানসি, চীন |
অ্যাপ্লিকেশন
- সোলার পিভি ফার্ম:ইনভার্টার স্টেশন ও সাবস্টেশন সংযুক্ত করে ৩৫ কিলোভোল্টের ক্যাবলগুলোতে ত্রুটি।
- বায়ু বিদ্যুৎ কেন্দ্র:ভূমধ্যসাগরীয় এবং উপকূলীয় বায়ু ইনস্টলেশনের মাঝারি ভোল্টেজ ইন্টার-অ্যারে এবং এক্সপোর্ট ক্যাবলগুলির ডায়াগনস্টিক।
- ডেটা সেন্টার:অপ্রত্যাশিত সরবরাহ পথগুলিতে অপ্রত্যাশিত ডাউনটাইম প্রতিরোধের জন্য সমালোচনামূলক পাওয়ার ফিড ক্যাবল অখণ্ডতা পরীক্ষা।
- ইন্ডাস্ট্রিয়াল পার্কস ও মাইনিং:ভারী শিল্প ও খনন পরিবেশে বড় অংশে ক্যাবল ত্রুটির অবস্থান।
- ইউটিলিটি সাবস্টেশনঃ10kV/35kV ডিস্ট্রিবিউশন ফিডার ক্যাবলে উচ্চ প্রতিরোধের ত্রুটির পূর্বনির্ধারিত অবস্থান।
কিভাবে কাজ করে
এক্সএইচএসসি -60 কিউ বার্ন-থ্রু নীতিতে কাজ করেঃ একটি নিয়ন্ত্রিত উচ্চ-ভোল্টেজ ডিসি আউটপুট ত্রুটিযুক্ত তারের উপর প্রয়োগ করা হয়, ধীরে ধীরে গরম এবং ত্রুটি পয়েন্ট কার্বনাইজ।এই প্রক্রিয়া ত্রুটি প্রতিরোধ ক্ষমতা কয়েক হাজার কিলো-ওহম থেকে কয়েক ওহম বা তার কম হ্রাস করে. একবার ত্রুটি একটি নিম্ন প্রতিরোধের রাষ্ট্র রূপান্তরিত হয়, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
প্যাকেজিং ও ডেলিভারি
| পয়েন্ট |
বিস্তারিত |
| প্যাকেজ |
শক এবং কম্পন সুরক্ষার জন্য অভ্যন্তরীণ ফোম মোচিং সহ শক্তিশালী কাঠের কেস |
| বিতরণ সময় |
৫/৮ কার্যদিবস |
| সরবরাহ ক্ষমতা |
প্রতি মাসে ১০০ ইউনিট |
| অর্থ প্রদানের শর্তাবলী |
টি/টি (টেলিগ্রাফিক ট্রান্সফার) |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: এক্সএইচএসসি-৬০কিউ কোন ক্যাবল ভোল্টেজ লেভেল সামলাতে পারে? এক্সএইচএসসি -60 কিউ 60 কেভি পর্যন্ত তারের জন্য রেট করা হয়েছে, সমস্ত সাধারণ মাঝারি ভোল্টেজ (135 কেভি) এবং অনেক উচ্চ ভোল্টেজ বিতরণ তারের জুড়ে।তার ক্রমাগত নিয়মিত আউটপুট পরীক্ষার অধীনে তারের সঠিক মিলন করতে পারবেন.
প্রশ্ন ২ঃ এই ডিভাইসটি কি দূরবর্তী সৌর বা বায়ু উদ্যানগুলিতে নেটওয়ার্ক শক্তি ছাড়াই কাজ করতে পারে? হ্যাঁ, এক্সএইচএসসি-৬০কিউ-এর জন্য শুধুমাত্র ২ কিলোওয়াট বা তার বেশি পাওয়ারের একটি স্ট্যান্ডার্ড পোর্টেবল জেনারেটরের প্রয়োজন।এবং অন্যান্য অফ-গ্রিড অবস্থান যেখানে ইউটিলিটি পাওয়ার অ্যাক্সেসযোগ্য.
প্রশ্ন 3: একটি বার্ন-থ্রু ব্রিজ এবং একটি স্ট্যান্ডার্ড ক্যাবল ত্রুটি সনাক্তকারীর মধ্যে পার্থক্য কী? একটি স্ট্যান্ডার্ড ক্যাবল ত্রুটি সনাক্তকারী (টিডিআর) কম প্রতিরোধের ত্রুটির ক্ষেত্রে সবচেয়ে ভাল কাজ করে।XHSC-60Q বার্ন-থ্রু ব্রিজটি বিশেষভাবে উচ্চ-প্রতিরোধের ত্রুটিগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, তারপরে একটি TDR বা ইমপ্লাস বর্তমান লোকেটারের সাথে একসাথে কাজ করে সঠিক দূরত্ব পরিমাপ অর্জন করতে। তারা একটি সম্পূর্ণ ত্রুটি অবস্থান কর্মপ্রবাহের পরিপূরক সরঞ্জাম।
প্রশ্ন 4: আপনি কি বিক্রয়োত্তর সহায়তা প্রদান করেন? এক্সজেডএইচ টেস্ট সমস্ত সরঞ্জামগুলিতে 12 মাসের ওয়ারেন্টি সরবরাহ করে। আমরা ভিডিও কল, ইমেল এবং ফোনের মাধ্যমে দূরবর্তী প্রযুক্তিগত সহায়তা সরবরাহ করি। অন সাইট কমিশনিং এবং প্রশিক্ষণ পরিষেবাগুলি অনুরোধের ভিত্তিতে উপলব্ধ।খুচরা যন্ত্রাংশ এবং আনুষাঙ্গিক 3-5 কার্যদিবসের মধ্যে পাঠানো যেতে পারে.
প্রশ্ন 5: ন্যূনতম অর্ডার পরিমাণ কত এবং আমি কত দ্রুত ইউনিট পেতে পারি? ন্যূনতম অর্ডার পরিমাণ 1 ইউনিট। অর্ডার নিশ্চিতকরণের পরে স্ট্যান্ডার্ড ডেলিভারি সময় 5 ¢ 8 কার্যদিবস। আমরা নিরাপদ আন্তর্জাতিক পরিবহন নিশ্চিত করার জন্য শক্তিশালী কাঠের কেস প্যাকেজিং ব্যবহার করি।অনুরোধের ভিত্তিতে দ্রুত শিপিং বিকল্প উপলব্ধ.
