পেশাদার ক্যাবল টেস্টিং এবং কমিশনিং টিমের জন্য ডিজাইন করা
পরীক্ষামূলক এবং কমিশনিং ইঞ্জিনিয়ারসবুজ টিক/লাল এক্স যাচাইকরণের সাথে স্বয়ংক্রিয় ডিজিটাল সনাক্তকরণ মানব ত্রুটি দূর করে
✅ রক্ষণাবেক্ষণ বিভাগএকক যন্ত্রের মধ্যে সংযুক্ত ক্যাবল আইডি + এসি ভোল্টেজ / বর্তমান পরিমাপ
✅ শিল্প ক্যাবল বিশেষজ্ঞনমনীয় Rogowski coil 200mm পর্যন্ত পুরু এবং অনিয়মিত আকৃতির কন্ডাক্টর হ্যান্ডেল
পণ্যের সংক্ষিপ্ত বিবরণ

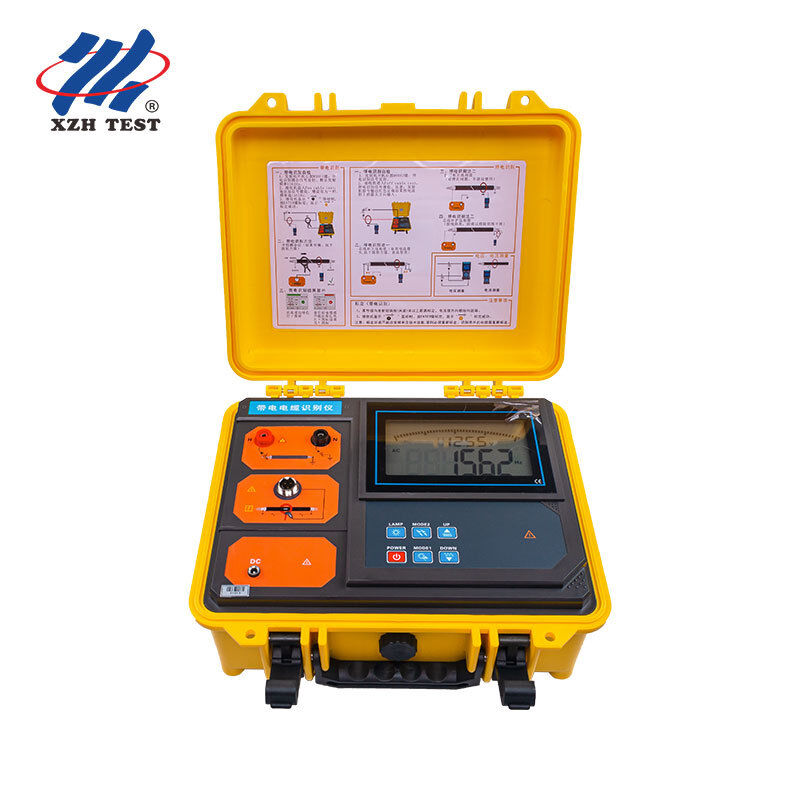

দ্যXHSB505DS ইন্টেলিজেন্ট ক্যাবল আইডেন্টিফায়ারএটি একটি পরবর্তী প্রজন্মের পেশাদার যন্ত্র যা পিএসকে (ফেজ শিফট কীিং) প্রযুক্তিকে স্বয়ংক্রিয়, ত্রুটি-প্রমাণযুক্ত ক্যাবল সনাক্তকরণের জন্য সুনির্দিষ্ট অ্যালগরিদমের সাথে একত্রিত করে।প্রচলিত অ্যানালগ পয়েন্টার ভিত্তিক সনাক্তকারীগুলির বিপরীতে, এক্সএইচএসবি৫০৫ডিএস-এ ৩ নম্বর আছে।5-inch color LCD display with intelligent decoding that automatically verifies whether a cable is the target — displaying a green tick (√) for successful identification or a red-orange cross (*) for non-target cablesএটি ঐতিহ্যবাহী সনাক্তকারীগুলির জন্য সাধারণ ম্যানুয়াল পয়েন্টার ব্যাখ্যাটির দ্ব্যর্থতা দূর করে।
এক্সএইচএসবি৫০৫ডিএস পাওয়ার ক্যাবল টেস্টিং এবং কমিশনিং ইঞ্জিনিয়ারদের জন্য ডিজাইন করা হয়েছে যারা যথার্থতা এবং দক্ষতা চায়।একটি ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকারী, এবং একটি এসি ভোল্টেজ / বর্তমান / ফ্রিকোয়েন্সি পরিমাপ সরঞ্জাম। নমনীয় রোগোভস্কি কয়েল রিসিভিং ক্ল্যাম্প অনিয়মিত আকৃতির কন্ডাক্টর সহ ব্যাসার্ধ 200 মিমি পর্যন্ত তারের স্থান দেয়,যখন মাল্টি ফ্রিকোয়েন্সি ট্রান্সমিশন (625Hz, 1562Hz, 2500Hz, 10kHz) বিভিন্ন ক্যাবল টাইপ এবং ক্ষেত্রের অবস্থার উপর নির্ভরযোগ্য সংকেত সনাক্তকরণ নিশ্চিত করে।
🔍 XHSB505DS এর পার্থক্য কিঃUnlike conventional cable identifiers that require operators to manually interpret analog pointer swings — a subjective process prone to error under field conditions — the XHSB505DS uses PSK technology with intelligent algorithms forস্বয়ংক্রিয় ডিজিটাল যাচাইকরণ. 3.5-ইঞ্চি রঙিন এলসিডি একটি পরিষ্কার সবুজ টিক বা লাল ক্রস প্রদর্শন করে, সব অনুমান অপসারণ.তার শ্রেণীর একমাত্র ক্যাবল আইডেন্টিফায়ারযেটি এসি ভোল্টেজ (0~600V), এসি বর্তমান (0~5000A) এর সাথে ক্যাবল সনাক্তকরণকে একত্রিত করে,এবং ফ্রিকোয়েন্সি পরিমাপ এটি পেশাদার পরীক্ষার দলগুলির জন্য একটি সত্যিকারের মাল্টি-ফাংশন সরঞ্জাম তৈরি করে যারা কেবল তারের আইডি এর চেয়ে বেশি প্রয়োজন.
মূল বৈশিষ্ট্যাবলী
প্রযুক্তি
বুদ্ধিমান অ্যালগরিদম সহ পিএসকে (ফেজ শিফট কী)
সংক্রমণ ফ্রিকোয়েন্সি
625Hz, 1562Hz, 2500Hz, 10kHz (নিয়মিত)
পলস ভোল্টেজ (পাওয়ার-অফ)
৫০০ ভোল্ট
পালস বর্তমান
সর্বোচ্চ ৫ এ (লুপ প্রতিরোধের উপর নির্ভর করে)
পালস ফ্রিকোয়েন্সি
১ বার/সেকেন্ড, পালস প্রস্থঃ ২ এমএস
ট্রান্সমিটার পাওয়ার
11.1V রিচার্জেবল লিথিয়াম ব্যাটারি, ~8 ঘন্টা রানটাইম
রিসিভার প্রদর্শন
3৫ ইঞ্চি সত্য রঙের এলসিডি
নমনীয় কয়েল ব্যাসার্ধ
φ২০০ মিমি (রোগোভস্কি কয়েল, কাস্টমাইজযোগ্য বড়)
ট্রান্সমিশন ক্ল্যাম্প
φ120mm
ট্রান্সমিটার স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|
| পাওয়ার সাপ্লাই | 11.১ ভোল্ট বড় ক্ষমতা সম্পন্ন রিচার্জেবল লিথিয়াম ব্যাটারি, ~ ৮ ঘন্টা অবিচ্ছিন্ন কাজ |
| আউটপুট পদ্ধতি | ক্যালিপার কপলিং (লাইভ); সরাসরি আউটপুট (পাওয়ার অফ) |
| প্রেরণ ফ্রিকোয়েন্সি | ৬২৫ হার্জ, ১৫৬২ হার্জ, ২৫০০ হার্জ, ১০ কিলোহার্জ (শিরের কী সামঞ্জস্যযোগ্য) |
| পালস ভোল্টেজ | ৫০০ ভোল্ট (পাওয়ার-অফ স্বীকৃতি মোড) |
| পালস বর্তমান | সর্বোচ্চ 5A (লুপ প্রতিরোধের উপর নির্ভরশীল) |
| পালস ফ্রিকোয়েন্সি / প্রস্থ | ১ বার/সেকেন্ড/২ এমএস |
| প্রদর্শন | রিয়েল-টাইম ব্যাটারি ভোল্টেজ সহ বড় এলসিডি, সাদা ব্যাকলাইট |
| মাত্রা | 320 * 275 * 145 মিমি; কেস ~ 200 কেজি চাপ সহ্য করে |
| নিরাপত্তা | AC 3700V/rms প্রতিরোধ; IEC61326 ((EMC); IEC61010-1 ((CAT III 300V, CAT IV 150V) |
| অপারেটিং শর্তাবলী | -10°C ~ 40°C; আর্দ্রতা <80% |
রিসিভার স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|
| কার্যাবলী | লাইভ এবং ডি-এনার্জিযুক্ত ক্যাবল আইডি; এসি ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি পরিমাপ |
| প্রদর্শন | 3.5 ইঞ্চি সত্য রঙের এলসিডি, রঙ আইকন নির্দেশ |
| পাওয়ার সাপ্লাই | 7.4V রিচার্জেবল লিথিয়াম ব্যাটারি, ইউএসবি চার্জিং, ~6 ঘন্টা রানটাইম |
| সিগন্যাল ক্যালিব্রেশন | হ্যাঁ, ক্যালিব্রেশন মানের 75% ~ 135% = বৈধ আইডি শর্ত |
| দিক সনাক্তকরণ | হ্যাঁ, সঠিকভাবে সনাক্তকরণের জন্য প্রয়োজনীয় দিকনির্দেশনা |
| যাচাই | সবুজ টিক (√) = টার্গেট ক্যাবল; লাল-অরেঞ্জ ক্রস (*) = অ টার্গেট |
| এসি ভোল্টেজ রেঞ্জ | 0.00V ~ 600V (50Hz/60Hz), নির্ভুলতা ±2%±3dgt |
| এসি বর্তমান পরিসীমা | 0.00A ~ 5000A (50Hz/60Hz), নির্ভুলতা ±2%±3dgt |
| ফ্রিকোয়েন্সি রেঞ্জ | 45Hz ~ 70Hz, নির্ভুলতা ±2%±3dgt |
| নমনীয় বর্তমান ক্ল্যাম্প | রোগোভস্কি কয়েল, φ200mm অভ্যন্তরীণ ব্যাসার্ধ, 2m সীসা |
| সনাক্তকরণ হার | গ্রিড সামঞ্জস্যের সাথে ~ 1 বার / সেকেন্ড (10 ~ 100 ব্যাসার্ধ বার) |
| পাওয়ার-অফ আইডি রেঞ্জ | লুপ প্রতিরোধ 0Ω~10kΩ (গ্রাউন্ডিং এর উপর নির্ভর করে ~10km ক্যাবল পর্যন্ত) |
| লাইভ আইডি রেঞ্জ | লুপ প্রতিরোধ 0Ω~200Ω (পৃথিবীর উপর নির্ভর করে ~ 5km ক্যাবল পর্যন্ত) |
| নিরাপত্তা | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; দূষণের মাত্রা ২ |
| অপারেটিং শর্তাবলী | -10°C ~ 40°C; আর্দ্রতা <80% |
সিস্টেম উপাদান
ট্রান্সমিটার:পলিপ্রোপিলিন কেসিং সহ ইন্টিগ্রেটেড টুলবক্স ডিজাইন, 200 কেজি চাপ প্রতিরোধের, রিয়েল-টাইম ব্যাটারি স্থিতি এবং গতিশীল ট্রান্সমিশন সূচক সহ বড় এলসিডি
ট্রান্সমিশন ক্ল্যাম্পঃφ120mm চোয়াল, লাইভ ক্যাবল সিগন্যাল ইনজেকশন জন্য দিক সংযোজক, 2m সীসা
রিসিভার:হ্যান্ডহেল্ড, ৩.৫ ইঞ্চি রঙিন এলসিডি, পিএসকে অ্যালগরিদম সহ উচ্চ গতির মাইক্রোপ্রসেসর, সংকেত শক্তি ক্যালিব্রেশন, স্বয়ংক্রিয় সবুজ টিক / লাল ক্রস যাচাইকরণ
নমনীয় বর্তমান ক্ল্যাম্পঃφ200 মিমি অভ্যন্তরীণ ব্যাসার্ধের রোগোভস্কি কয়েল, ইমপ্লাস কোড সনাক্তকরণের জন্য চমৎকার ট্রানজিয়েন্ট ট্র্যাকিং, যোগাযোগহীন পরিমাপ
মূল বৈশিষ্ট্য
স্বয়ংক্রিয় ডিজিটাল ক্যাবল সনাক্তকরণের জন্য বুদ্ধিমান অ্যালগরিদমের সাথে পিএসকে প্রযুক্তি
3.5 ইঞ্চি রঙিন এলসিডি লক্ষ্য ক্যাবলগুলির জন্য সবুজ টিক (√) এবং লক্ষ্য নয় এমনগুলির জন্য লাল ক্রস (*) সহ ফলাফলগুলি তাত্ক্ষণিক এবং স্পষ্ট
মাল্টি ফ্রিকোয়েন্সি ট্রান্সমিশনঃ 625Hz, 1562Hz, 2500Hz, 10kHz
অন্তর্নির্মিত এসি ভোল্টেজ (0 ~ 600V), এসি বর্তমান (0 ~ 5000A), এবং ফ্রিকোয়েন্সি (45 ~ 70Hz) পরিমাপ ¢ এক তিনটি যন্ত্র
নমনীয় রোগোভস্কি কয়েল (φ200 মিমি) সংযোগ বিচ্ছিন্ন সার্কিট ছাড়াই পুরু তারের এবং অনিয়মিত কন্ডাক্টর পরিচালনা করে
সিগন্যাল ক্যালিব্রেশন বৈশিষ্ট্যটি 75% ~ 135% সহনশীলতার বৈধতার সাথে নির্ভরযোগ্য সনাক্তকরণ নিশ্চিত করে
দিক সনাক্তকরণ নির্ভুলতা বৃদ্ধি করে ট্রান্সমিটার, রিসিভার ক্ল্যাম্প এবং সংকেত অবশ্যই দিকনির্দেশিত হতে হবে
শক্ত ট্রান্সমিটার টুলবক্স 200kg চাপ সহ্য করে; এসি 3700V / rms সহ্য রেটিং
রিসিভারের জন্য ইউএসবি চার্জিং, ট্রান্সমিটারের জন্য 12.6V ডিসি চার্জিং ¢ কম ব্যাটারি সুরক্ষা সহ দ্বৈত ব্যাটারি সিস্টেম
কার্যকরী নীতি
লাইভ ক্যাবল সনাক্তকরণ (ক্যালিপার ক্যাপলিং পদ্ধতি):ট্রান্সমিটারটি নির্বাচিত ফ্রিকোয়েন্সি (625Hz ~ 10kHz) এ একটি কম্পোজিট ইমপ্লাস বর্তমান সংকেতকে ট্রান্সমিটার ক্ল্যাম্পের মাধ্যমে লক্ষ্য তিন-কোর বর্মযুক্ত তারের সাথে যুক্ত করে।পালস বর্তমান তারের চারপাশে একটি দিকনির্দেশক ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র উৎপন্ন, যা নমনীয় রোগোভস্কি কয়েল দ্বারা সনাক্ত করা হয় এবং রিসিভারের পিএসকে অ্যালগরিদম দ্বারা ডিকোড করা হয়। রিসিভারের বুদ্ধিমান প্রসেসর সংকেত ক্যালিব্রেশন (75% ~ 135% প্রেরিত মান) যাচাই করে,দিকনির্দেশনা সামঞ্জস্য, এবং ফ্রিকোয়েন্সি ম্যাচ সবুজ টিক নিশ্চিতকরণ প্রদর্শন করার আগে।
ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকরণ (ডাইরেক্ট সংযোগ পদ্ধতি):ট্রান্সমিটারটি পরীক্ষার ক্যাবলগুলির মাধ্যমে সরাসরি 500V পালস-কোডেড বর্তমান সংকেতটি পরীক্ষা করে। কোডেড বর্তমানটি ক্যাবলের দৈর্ঘ্য বরাবর একটি বৈদ্যুতিন চৌম্বকীয় ক্ষেত্র তৈরি করে।রিসিভারের নমনীয় কয়েল সনাক্ত, বুদ্ধিমান পিএসকে অ্যালগরিদমের মাধ্যমে লক্ষ্য ক্যাবলটি ডিকোড করে এবং সনাক্ত করে, ফলাফলগুলি রঙিন এলসিডিতে স্পষ্টভাবে প্রদর্শিত হয়।
️ গুরুত্বপূর্ণ সুরক্ষা নোটঃ
পাওয়ার-অফ সনাক্তকরণঃ লাইভ ক্যাবলগুলিতে সংযুক্ত করা কঠোরভাবে নিষিদ্ধ। লাইভ সনাক্তকরণঃ কেবলমাত্র তিন-কোর বর্মযুক্ত ক্যাবলগুলির জন্য প্রযোজ্য। প্রেরণকারী এবং গ্রহণকারী ক্ল্যাম্পগুলি মিশ্রিত করবেন না।ইনপুট সিগন্যালের দিক অবশ্যই ধারাবাহিক হতে হবেক্যাবল গহ্বর উভয় প্রান্তে ভাল সংযোগ পদ্ধতি জন্য গ্রাউন্ড করা আবশ্যক।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: এক্সএইচএসবি 505 ডিএস কাদের জন্য ডিজাইন করা হয়েছে এবং এটি মৌলিক ক্যাবল সনাক্তকারী থেকে কীভাবে আলাদা?
এক্সএইচএসবি 505 ডিএস পেশাদার ক্যাবল টেস্টিং এবং কমিশনিং ইঞ্জিনিয়ার, শিল্প রক্ষণাবেক্ষণ বিভাগ এবং ইউটিলিটি টিমগুলির জন্য ডিজাইন করা হয়েছে যাদের সহজ ক্যাবল সনাক্তকরণের চেয়ে বেশি প্রয়োজন।মৌলিক অ্যানালগ পয়েন্টার ভিত্তিক সনাক্তকারীগুলির বিপরীতে (যেমন এক্সএইচএসবি 505 বি) যা স্বতন্ত্র ম্যানুয়াল ব্যাখ্যা প্রয়োজন, এক্সএইচএসবি৫০৫ডিএস স্বয়ংক্রিয় সবুজ টিক/লাল এক্স যাচাইকরণের সাথে পিএসকে বুদ্ধিমান অ্যালগরিদম ব্যবহার করে, সমস্ত অস্পষ্টতা এবং মানুষের ত্রুটি দূর করে। এটি এককভাবে তিনটি যন্ত্রকে একত্রিত করেঃক্যাবল আইডেন্টিফায়ার + এসি ভোল্টেজ মিটার (0~600V) + এসি বর্তমান মিটার (0~5000A)এটি এমন দলগুলির জন্য পছন্দসই যা ব্যাপক ক্ষেত্রের পরীক্ষার ক্ষমতা প্রয়োজন।
প্রশ্ন ২: পিএসকে প্রযুক্তি কী এবং কেন এটি তারের সনাক্তকরণের নির্ভুলতা উন্নত করে?
পিএসকে (ফেজ শিফট কীিং) একটি ডিজিটাল মডুলেশন কৌশল যা প্রেরিত সংকেতের ফেজ পরিবর্তনে ডেটা কোড করে। এক্সএইচএসবি 505 ডিএস-এ,ট্রান্সমিটারটি একটি সুনির্দিষ্টভাবে কোডযুক্ত ইমপ্লাস সিগন্যাল তৈরি করে যা রিসিভার বুদ্ধিমান অ্যালগরিদমের মাধ্যমে অনন্যভাবে চিনতে এবং ডিকোড করতে পারেঅ্যানালগ সনাক্তকরণে ব্যবহৃত সহজ পালস সংকেতগুলির বিপরীতে যা বৈদ্যুতিক শব্দ দিয়ে বিভ্রান্ত হতে পারে,পিএসকে-কোডেড সংকেত একটি অনন্য ডিজিটাল "ফিংগারপ্রিন্ট" প্রদান করে যা ভুয়া ইতিবাচকতা নাটকীয়ভাবে হ্রাস করেরিসিভারের মাইক্রোপ্রসেসর সনাক্তকরণ নিশ্চিত করার আগে ফ্রিকোয়েন্সি ম্যাচ, সংকেত ব্যাপ্তি (75% ~ 135% ক্যালিব্রেশন পরিসীমা) এবং দিকনির্দেশক ধারাবাহিকতা যাচাই করে।
প্রশ্ন ৩: কেন প্রচলিত শক্ত ক্ল্যাম্পের পরিবর্তে নমনীয় রোগোভস্কি কয়েল বেছে নেবেন?
নমনীয় রোগোভস্কি কয়েল তিনটি প্রধান সুবিধা প্রদান করেঃ (1) এর φ200mm ব্যাসার্ধটি ঘন তারের এবং অনিয়মিত আকৃতির কন্ডাক্টরগুলিকে সামঞ্জস্য করে যা শক্ত ক্ল্যাম্পগুলিতে ফিট করতে পারে না;(২) এটি পালস-কোডেড সংকেতগুলির জন্য চমৎকার ট্রান্সিয়েন্ট ট্র্যাকিং ক্ষমতা প্রদান করে(3) এটি পরীক্ষিত সার্কিটটি সংযোগ বিচ্ছিন্ন না করেই যোগাযোগহীন পরিমাপকে সক্ষম করে, ক্ষেত্রের নিরাপত্তা এবং কাজের গতি উল্লেখযোগ্যভাবে উন্নত করে।কয়েল এর নমনীয়তা এছাড়াও এটি জমে থাকা তারের খাঁজ যেখানে শক্ত clamps অকার্যকর হয় মধ্যে স্থাপন করা সহজ করে তোলে.
প্রশ্ন ৪: এই ডিভাইসটি কি সত্যিই তারের সনাক্তকরণের পাশাপাশি এসি ভোল্টেজ এবং বর্তমান পরিমাপ করতে পারে?
হ্যাঁ. এক্সএইচএসবি 505 ডিএস রিসিভারে একটি সম্পূর্ণ এসি পরিমাপ স্যুট রয়েছেঃ এসি ভোল্টেজ 0.00V থেকে 600V (50/60Hz), এসি বর্তমান 0.00A থেকে 5000A (50/60Hz),এবং 45Hz থেকে 70Hz পর্যন্ত ফ্রিকোয়েন্সি সমস্ত ± 2% ± 3dgt নির্ভুলতার সাথেএটি মাঠে পৃথক মাল্টিমিটার বা ক্ল্যাম্প মিটার বহন করার প্রয়োজনীয়তা দূর করে, কমিশনিং এবং রক্ষণাবেক্ষণ দলের জন্য পরীক্ষার কর্মপ্রবাহকে সহজ করে তোলে।
প্রশ্ন 5: এই ডিভাইসটি সর্বোচ্চ কতটি তারের দৈর্ঘ্য পরীক্ষা করতে পারে?
ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকরণের জন্য (সরাসরি সংযোগ), ডিভাইসটি 10kΩ পর্যন্ত লুপ প্রতিরোধের সাথে ইমপ্লাস সংকেত সনাক্ত করতে পারে, সাধারণত 0 ~ 10 কিলোমিটার ক্যাবল দৈর্ঘ্যের সাথে মিলে যায়,প্রধানত গ্রাউন্ডিং প্রতিরোধের এবং তারের কন্ডাক্টর প্রতিরোধের উপর নির্ভর করে. লাইভ ক্যাবল সনাক্তকরণের জন্য (কপলিং পদ্ধতি), সনাক্তকরণের পরিসীমাটি 200Ω পর্যন্ত লুপ প্রতিরোধকে সমর্থন করে ¢ সাধারণত 0 ~ 5 কিলোমিটার। উভয় ক্ষেত্রেই,সর্বোত্তম পারফরম্যান্সের জন্য ট্রান্সমিটার ব্যাটারি 11V এর উপরে হতে হবে.
এক্সজেডএইচ টেস্ট সম্পর্কে
এক্সজেডএইচ টেস্ট একটি পেশাদার প্রস্তুতকারক যা বিশ্বব্যাপী বিদ্যুৎ সরবরাহকারী, বৈদ্যুতিক ঠিকাদার এবং শিল্প গ্রাহকদের জন্য তারের পরীক্ষা, ত্রুটি সনাক্তকরণ এবং ডায়াগনস্টিক সমাধানগুলিতে বিশেষজ্ঞ।স্মার্ট ক্যাবল আইডেন্টিফায়ার সহ একটি বিস্তৃত পণ্য লাইন সহএক্সজেডএইচ টেস্ট নির্ভরযোগ্য, উদ্ভাবনী ক্ষেত্রের সরঞ্জাম সরবরাহ করে যা সবচেয়ে চাহিদাপূর্ণ পেশাদার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।
আপনার ক্যাবল সনাক্তকরণ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য কাস্টমাইজড সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন।
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
