শক্তিযুক্ত এবং শক্তিহীন ক্যাবলের সনাক্তকারী

I. বর্ণনা

এক্সএইচএসবি৫০৫ডিএস লাইভ ক্যাবল আইডেন্টিফিকেশন ইনস্ট্রুমেন্ট, যা ক্যাবল আইডেন্টিফিকেশন ইনস্ট্রুমেন্ট, মাল্টি-ফাংশন ক্যাবল আইডেন্টিফিকেশন ইনস্ট্রুমেন্ট এবং ইন্টেলিজেন্ট ক্যাবল আইডেন্টিফিকেশন ইনস্ট্রুমেন্ট নামেও পরিচিত।এটি পাওয়ার ক্যাবল ইঞ্জিনিয়ার এবং ক্যাবল কর্মীদের জন্য ক্যাবল সনাক্তকরণের প্রযুক্তিগত সমস্যা সমাধানের জন্য ডিজাইন করা হয়েছেব্যবহারকারী যন্ত্রের মাধ্যমে একাধিক তারের মধ্যে লক্ষ্য তারের একটি সঠিকভাবে সনাক্ত করতে পারেন, যাতে দুর্ঘটনাক্রমে লাইভ তারের sawing এবং গুরুতর দুর্ঘটনা সৃষ্টি এড়াতে।ক্যাবল সনাক্তকরণ ক্যাবলের উভয় প্রান্তে অপারেশন থেকে শুরু হয়ক্যাবলের উভয় প্রান্তে ডাবল নাম্বারিংয়ের সঠিকতা নিশ্চিত করতে হবে। এই যন্ত্রটি সুনির্দিষ্ট অ্যালগরিদমগুলির সাথে মিলিত পিএসকে প্রযুক্তির সাথে ডিজাইন করা হয়েছে।সাইটের কর্মীদের স্মৃতি যতই নির্ভরযোগ্য হোক না কেন, এটা পেশাদারী যন্ত্রের স্বীকৃতি প্রতিস্থাপন করতে পারে না. এই পণ্য এছাড়াও লাইভ তারের সনাক্তকরণ, শক্তি ব্যর্থতা তারের সনাক্তকরণ, এসি বর্তমান পরীক্ষা,এবং এসি ভোল্টেজ পরীক্ষাএটি একটি ট্রান্সমিটার, একটি প্রেরণকারী বর্তমান ক্ল্যাম্প, একটি রিসিভার এবং একটি গ্রহণকারী নমনীয় বর্তমান ক্ল্যাম্প নিয়ে গঠিত।

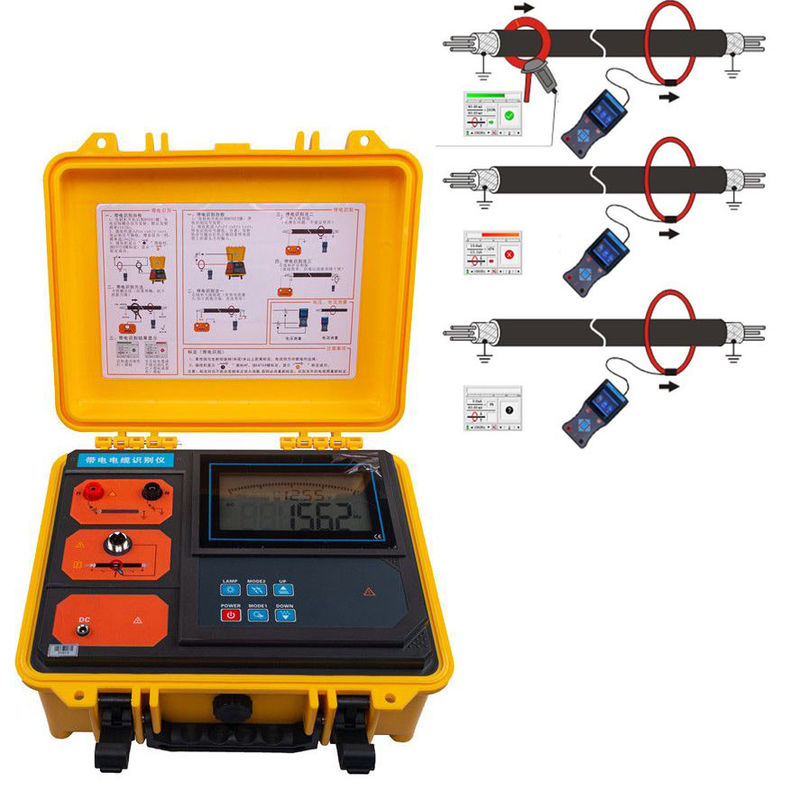

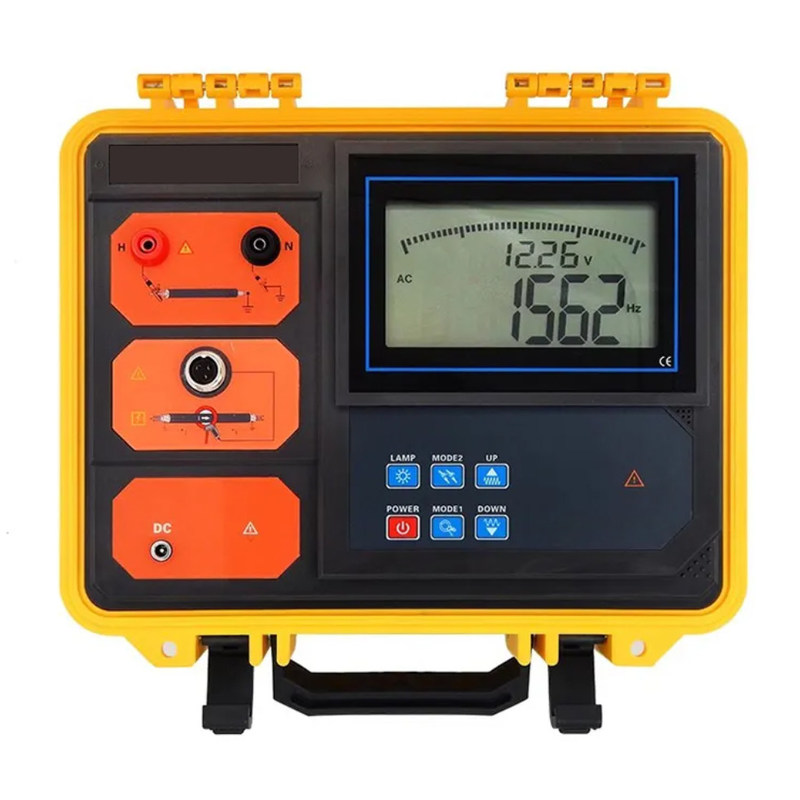

ট্রান্সমিটার:এটি লাইভ ক্যাবল এবং পাওয়ার অফ ক্যাবল সনাক্তকরণের সময় লক্ষ্য ক্যাবলে সংকেত প্রেরণ করে।এবং স্বয়ংক্রিয় সুরক্ষা. ট্রান্সমিটার একটি ইন্টিগ্রেটেড বিশেষ টুলবক্স নকশা গ্রহণ করে, কাঁচামাল হিসাবে পলিপ্রোপিলিন প্লাস্টিক ব্যবহার করে, এবং এককালীন ইনজেকশন ছাঁচনির্মাণের জন্য নতুন কম্পোজিট ফিলার যোগ করে। এটি কম ঘনত্ব, শক্তি,দৃঢ়তা, কঠোরতা, পরিধান প্রতিরোধের, তাপ প্রতিরোধের, এবং নিরোধক কর্মক্ষমতা। মন্ত্রিসভা প্রায় 200kg একটি চাপ প্রতিরোধ করতে পারে, হোস্টের বড় LCD বাস্তব সময়ে অবশিষ্ট ব্যাটারি শক্তি প্রদর্শন করে,সাদা ব্যাকলাইট, এবং নির্গমন সংকেতের গতিশীল নির্দেশনা, যা এক নজরে স্পষ্ট।

ট্রান্সমিশন ক্ল্যাম্পঃযখন লাইভ ক্যাবলটি চিহ্নিত করা হয়, তখন ট্রান্সমিটার ক্ল্যাম্পটি ট্রান্সমিটার থেকে লক্ষ্য ক্যাবলে সংকেতটি যুক্ত করে। চোয়ালের আকার Φ120 মিমি। ট্রান্সমিটার ক্ল্যাম্পের দিকনির্দেশকতা রয়েছে।প্রেরণ সংকেত প্রেরণ clamps উপর তীর দ্বারা নির্দেশিত দিক থেকে প্রবাহিত হয়.

জীবিত সনাক্তকরণের সময়ঃআউটপুট ইমপ্লাস স্ট্রিমগুলিকে জোড়া দেওয়ার জন্য ক্যালিপার ব্যবহার করুন, চারটি ফ্রিকোয়েন্সি প্রেরণ করুনঃ 625Hz, 1562Hz, 2500Hz, 10kHz, ট্রান্সমিটারের মাধ্যমে টার্গেট ক্যাবলে জোড়া দিন (টার্গেট ক্যাবলটি একটি তিন-কোর বর্মযুক্ত ক্যাবল)এবং ক্যাবল কোর বর্তমান সংকেত মধ্যে যৌগিক pulses ইনজেকশন, পালস বর্তমান রিসিভার এবং নমনীয় বর্তমান clamps সনাক্ত এবং সনাক্ত করার জন্য লক্ষ্য তারের চারপাশে একটি ইলেকট্রোম্যাগনেটিক ক্ষেত্র উৎপন্ন; কারণ পালস বর্তমান দিকনির্দেশক,সনাক্তকরণও দিকনির্দেশক.

বিদ্যুৎ বিপর্যয়ের সনাক্তকরণঃসরাসরি সংযুক্ত আউটপুট ইমপ্লাস বর্তমানটি কেবলের কোরটিতে ইমপ্লাস কোডিং বর্তমান সংকেত ইনজেক্ট করতে ব্যবহৃত হয়।এই বর্তমান রিসিভার এবং নমনীয় বর্তমান বাতা সনাক্ত করার জন্য লক্ষ্য তারের চারপাশে একটি ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র উৎপন্ন, ডিকোড, এবং সনাক্ত; কারণ বর্তমানের দিকনির্দেশকতা রয়েছে, তাই সনাক্তকরণও দিকনির্দেশক।

রিসিভার:এটি একটি হ্যান্ডহেল্ড ডিভাইস, ৩.৫ ইঞ্চি রঙিন এলসিডি স্ক্রিন, উচ্চ গতির মাইক্রোপ্রসেসর, সংমিশ্রণে সুনির্দিষ্ট অ্যালগরিদম, সনাক্ত করতে এবং ডিকোড করতে, ট্রান্সমিটারের ইমপ্লাস কোড বর্তমান সংকেত,এবং সিগন্যাল শক্তি এবং সনাক্তকরণের ফলাফল প্রদর্শন করার জন্য একটি সিগন্যাল শক্তি ক্যালিব্রেশন ফাংশন আছে. সূক্ষ্ম এবং স্বজ্ঞাত; রঙ স্কেল বার গতিশীল প্রদর্শন, এক নজরে পরিষ্কার, সফল তারের সনাক্তকরণ চেক চিহ্ন, অ লক্ষ্য তারের চেক চিহ্ন,দ্রুত এবং স্বয়ংক্রিয়ভাবে লক্ষ্য ক্যাবল সনাক্ত করতে পারেনএকই সময়ে, পরীক্ষারযোগ্য ভোল্টেজ পরিসীমা এসি 0.00V ~ 600V (50Hz / 60Hz), পরিমাপযোগ্য এসি বর্তমান পরিসীমা এসি 0.00A ~ 5000A (50Hz / 60Hz), এবং পরিমাপযোগ্য বর্তমান ফ্রিকোয়েন্সি 45Hz ~ 70Hz।

নমনীয় বর্তমান ক্ল্যাম্পঃএটি একটি রকওয়েল কয়েল যা চমৎকার ট্রানজিয়েন্ট ট্র্যাকিং ক্ষমতা রাখে, এটি দ্রুত ট্রান্সমিটার দ্বারা উত্পন্ন ইমপ্লাস কোড বর্তমান সনাক্ত করতে পারে,এবং ঘন ক্যাবল বা অনিয়মিত আকৃতির কন্ডাক্টরের জন্য উপযুক্ত. চোয়ালের অভ্যন্তরীণ ব্যাসার্ধ প্রায় 200 মিমি, এবং এটি পরীক্ষিত সার্কিটটি সংযোগ বিচ্ছিন্ন না করে Φ200 মিমি এর নীচে তারগুলিকে আবদ্ধ করতে পারে, যোগাযোগহীন পরিমাপ, নিরাপদ এবং দ্রুত।

বিশেষ দ্রষ্টব্যঃএই ক্যাবল সনাক্তকরণ যন্ত্র উভয় লাইভ ক্যাবল সনাক্তকরণ এবং শক্তি ব্যর্থতা ক্যাবল সনাক্তকরণ ফাংশন আছে। যখন শক্তি ব্যর্থতা ক্যাবল সনাক্তকরণ,লাইভ ক্যাবলের সাথে সংযোগ করা কঠোরভাবে নিষিদ্ধ. লাইভ ক্যাবল সনাক্তকরণ শুধুমাত্র তিন-কোর বর্মযুক্ত ক্যাবলগুলির জন্য প্রযোজ্য। সনাক্তকরণের সময় ট্রান্সমিটার ক্ল্যাম্প এবং রিসিভার ক্ল্যাম্প মিশ্রিত করা যাবে না,এবং ইনপুট সংকেত দিক ধারাবাহিক হতে হবে.

II. প্রযুক্তিগত বিবরণী

• বেসলাইন শর্ত এবং কাজের শর্তাবলী

• ট্রান্সমিটার স্পেসিফিকেশন

• রিসিভার স্পেসিফিকেশন
