সিটি পিটি ট্রান্সফরমার ব্যাপক বৈশিষ্ট্য পরীক্ষক| XHTX206
XHTX206 সিটি পিটি ট্রান্সফরমার ব্যাপক বৈশিষ্ট্য পরীক্ষক হল কারেন্ট ট্রান্সফরমার (সিটি) এবং ভোল্টেজ ট্রান্সফরমার (পিটি) এর পেশাদার যাচাইকরণের জন্য একটি নতুন প্রজন্মের যন্ত্র। একটি উচ্চ-কার্যকারিতা ডিএসপি এবং এফপিজিএ প্ল্যাটফর্মের উপর নির্মিত, এটি একটি বহনযোগ্য ইউনিটে উত্তেজনা (ভোল্ট-অ্যাম্পিয়ার) বৈশিষ্ট্য পরীক্ষা, অনুপাত পরীক্ষা, পোলারিটি পরীক্ষা, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স পরিমাপ, সেকেন্ডারি বার্ডেন পরিমাপ, অনুপাত ত্রুটি এবং ফেজ ত্রুটি পরিমাপকে একীভূত করে। ভোল্টেজ রেগুলেটর, স্টেপ-আপ ট্রান্সফরমার এবং স্টেপ-আপ কারেন্ট জেনারেটরের উপর ভিত্তি করে ঐতিহ্যবাহী পরীক্ষকদের তুলনায়, XHTX206 অন-সাইট যাচাইকরণকে নাটকীয়ভাবে সহজ করে তোলে: কারেন্ট ট্রান্সফরমারগুলির ফিল্ড যাচাইকরণের জন্য আর একটি স্ট্যান্ডার্ড কারেন্ট ট্রান্সফরমার, একটি বুস্টার, একটি বার্ডেন বক্স, একটি ভোল্টেজ রেগুলেটিং কন্ট্রোল বক্স বা ভারী বড়-কারেন্ট কেবলগুলির প্রয়োজন হয় না, যা কাজের তীব্রতা ব্যাপকভাবে হ্রাস করে এবং ফিল্ডের দক্ষতা উন্নত করে।
অ্যাপ্লিকেশন এবং লক্ষ্য দর্শক:সিটি এবং পিটি নির্মাতাদের জন্য তৈরি করা হয়েছে যারা ফ্যাক্টরি গ্রহণ এবং আউটগোয়িং গুণমান নিয়ন্ত্রণ, তৃতীয় পক্ষের মেট্রোলজি এবং ক্যালিব্রেশন প্রতিষ্ঠান যারা অন-সাইট যাচাইকরণ, নতুন সাবস্টেশন কমিশনিং এবং গ্রহণ দল, রেলওয়ে, খনি এবং শিল্প পাওয়ার বিভাগ, এবং ট্রান্সফরমার এবং সুইচগিয়ার OEM গুলি যারা ইন্সট্রুমেন্ট ট্রান্সফরমারগুলির আগত পরিদর্শন করছে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| পরীক্ষার উদ্দেশ্য |
সিটি, পিটি |
| আউটপুট |
0~180Vrms, 12Arms, 36A (peak) |
| ভোল্টেজ পরিমাপের নির্ভুলতা |
±0.2% |
| সিটি অনুপাত পরিমাপের পরিসীমা |
1~40000 (1~2000 <0.1%, 2000~5000 <0.2%, 5000~35000 <0.5%)0~600Ω, নির্ভুলতা <0.5%±2mΩএসি বার্ডেন পরিমাপ0~1000VA, নির্ভুলতা <0.5%±0.02VA |
| নির্ভুলতা ±5min, রেজোলিউশন 0.5min |
সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স0~600Ω, নির্ভুলতা <0.5%±2mΩএসি বার্ডেন পরিমাপ0~1000VA, নির্ভুলতা <0.5%±0.02VA |
| ইনপুট পাওয়ার সাপ্লাই |
AC220V±10%, 50Hz |
| কাজের পরিবেশ |
তাপমাত্রা -10°C থেকে 50°C, আর্দ্রতা ≤90%মাত্রা এবং ওজন |
| 365mm × 290mm × 153mm, ওজন <10kg |
ঐচ্ছিক বুস্টারইনপুট 0~180VAC, আউটপুট 0~180A নির্ভুলতা <0.2%, 200mm × 150mm × 170mm, ওজন <5kg |
| উন্নত বৈশিষ্ট্য |
সুরক্ষা-শ্রেণী, মিটারিং-শ্রেণী এবং টিপি-শ্রেণীর সিটিগুলির জন্য সম্পূর্ণ পরীক্ষার কভারেজ: উত্তেজনা (ভোল্ট-অ্যাম্পিয়ার) বৈশিষ্ট্য, অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স, সেকেন্ডারি বার্ডেন, অনুপাত ত্রুটি এবং ফেজ ত্রুটি; ইলেক্ট্রোম্যাগনেটিক পিটি ইউনিটগুলির জন্যও সম্পূর্ণ কভারেজ |
| স্ট্যান্ডার্ড কারেন্ট ট্রান্সফরমার, বুস্টার, বার্ডেন বক্স, রেগুলেটিং কন্ট্রোল বক্স বা বড়-কারেন্ট কেবল ছাড়াই অন-সাইট সিটি যাচাইকরণ, কাজের চাপ ব্যাপকভাবে হ্রাস করে এবং দক্ষতা উন্নত করে |
অনুপাতের জন্য ±0.1 শতাংশ এবং ফেজের জন্য ±5 মিনিট সর্বোচ্চ অনুমোদিত ত্রুটির সাথে সুনির্দিষ্ট অনুপাত ত্রুটি এবং ফেজ ত্রুটি পরিমাপ, 1 থেকে 40000 এর অনুপাত পরিসীমা সহ 0.2S শ্রেণীর কারেন্ট ট্রান্সফরমারগুলির ফিল্ড টেস্টিং সমর্থন করে |
| ঐচ্ছিক ডেডিকেটেড বুস্টার সুবিধাজনক অন-সাইট থ্রু-কারেন্ট টেস্টিংয়ের জন্য 180A কারেন্ট আউটপুট সক্ষম করে |
সিটি এবং পিটি ভোল্ট-অ্যাম্পিয়ার বৈশিষ্ট্য বক্ররেখা এবং 10 শতাংশ ত্রুটি বক্ররেখার জন্য উন্নত ফ্রিকোয়েন্সি রূপান্তর পদ্ধতি: সর্বোচ্চ আউটপুট মাত্র 180V এসি এবং 12Arms (36A পিক) 60KV পর্যন্ত নিপ পয়েন্ট ভোল্টেজ সহ সিটিগুলি পরিচালনা করেনিপ পয়েন্ট ভোল্টেজ এবং কারেন্ট, 10 শতাংশ (5 শতাংশ) ত্রুটি বক্ররেখা, নির্ভুলতা সীমা ফ্যাক্টর (ALF), ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর (FS), সেকেন্ডারি টাইম কনস্ট্যান্ট (Ts), রেমেনেন্স ফ্যাক্টর (Kr), স্যাচুরেটেড এবং আনস্যাচুরেটেড ইন্ডাকট্যান্স এবং অন্যান্য সিটি এবং পিটি প্যারামিটারগুলির স্বয়ংক্রিয় গণনা |
| GB1208 (IEC60044-1), GB16847 (IEC60044-6) এবং GB1207 মানগুলির সাথে সঙ্গতিপূর্ণ, ট্রান্সফরমার প্রকার এবং শ্রেণী অনুসারে স্বয়ংক্রিয় মান নির্বাচন সহ |
সিটি ডিসি রেজিস্ট্যান্স, উত্তেজনা, অনুপাত এবং পোলারিটি পরীক্ষাগুলির এক-কী সমাপ্তি; বার্ডেন পরীক্ষা ব্যতীত, সমস্ত সিটি পরীক্ষা একই ওয়্যারিং স্কিম ব্যবহার করেসম্পূর্ণ চীনা ডায়নামিক গ্রাফিকাল ইন্টারফেস সহ কনটেক্সট-সেনসিটিভ প্যারামিটার ডিসপ্লে এবং ওয়্যারিং ডায়াগ্রাম, 5.7 ইঞ্চি গ্রাফিক ট্রান্সফ্লেক্টিভ এলসিডি সরাসরি সূর্যালোকের অধীনে স্পষ্টভাবে পঠনযোগ্য, রোটারি অপটিক্যাল মাউস অপারেশন, বিল্ট-ইন থার্মাল প্রিন্টার, পাওয়ার ফেইলিওরের সময় 1000 গ্রুপ পর্যন্ত পরীক্ষার ডেটা সংরক্ষণ, এবং 9 কেজি এর কম একটি বহনযোগ্য ওজনপরীক্ষার আইটেমগুলি আচ্ছাদিত |
কারেন্ট ট্রান্সফরমার (সিটি): উইন্ডিং রেজিস্ট্যান্স, উত্তেজনা বৈশিষ্ট্য, অনুপাত এবং পোলারিটি, সেকেন্ডারি বার্ডেন, অনুপাত ত্রুটি, ফেজ ত্রুটি, 5 শতাংশ এবং 10 শতাংশ ত্রুটি বক্ররেখা, নির্ভুলতা সীমা ফ্যাক্টর, ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর, ট্রানজিয়েন্ট প্যারামিটার এবং স্যাচুরেশন বৈশিষ্ট্য
- ভোল্টেজ ট্রান্সফরমার (পিটি): উইন্ডিং রেজিস্ট্যান্স, উত্তেজনা বৈশিষ্ট্য, অনুপাত এবং পোলারিটি, ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলির জন্য অনুপাত ত্রুটি এবং ফেজ ত্রুটি
- থ্রু-কারেন্ট পরীক্ষা: অন-সাইট প্রাইমারি কারেন্ট ইনজেকশন টেস্টিংয়ের জন্য 0 থেকে 180A এর ঐচ্ছিক বুস্টার আউটপুট
- এই যন্ত্রটি সিটি এবং পিটি টেস্টিং ইঞ্জিনিয়ারদের জন্য ইন্সট্রুমেন্ট ট্রান্সফরমার কন্ডিশন অ্যাসেসমেন্টের জন্য একটি নির্ভরযোগ্য, ব্যাপক সমাধান সরবরাহ করে, যা পাওয়ার বিভাগ, নির্মাতা এবং মেট্রোলজি প্রতিষ্ঠানগুলিকে ন্যূনতম সরঞ্জাম এবং সর্বোচ্চ দক্ষতার সাথে সঠিক ফিল্ড যাচাইকরণ সম্পন্ন করতে সহায়তা করে।
- অপারেশন এবং প্যানেল

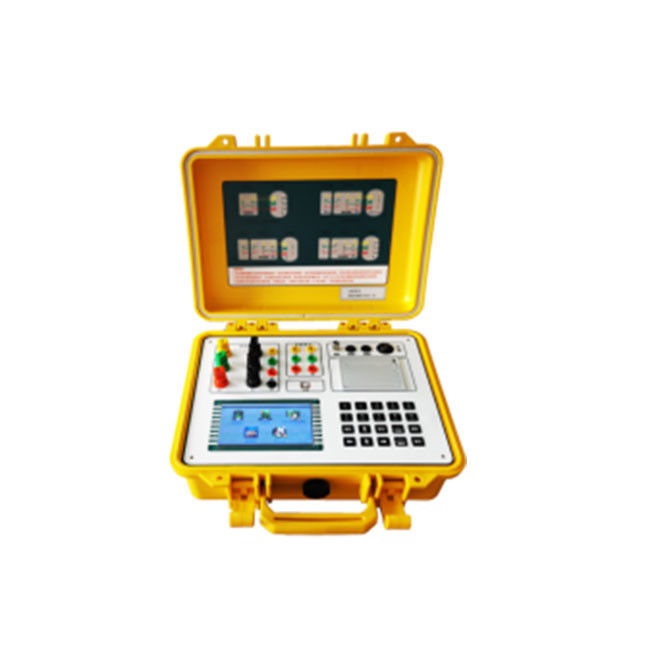

- প্যানেলটি পরীক্ষার পাওয়ার আউটপুটের জন্য লাল এবং কালো S1 এবং S2 টার্মিনাল, আউটপুট ভোল্টেজ ফিডব্যাক পরিমাপের জন্য হলুদ এবং কালো S1 এবং S2 টার্মিনাল, ইন্ডুসড ভোল্টেজ পরিমাপের জন্য সবুজ এবং কালো P1 এবং P2 টার্মিনাল, একটি চীনা ডিসপ্লে এলসিডি, পরীক্ষার ডেটা এবং বক্ররেখা প্রিন্ট করার জন্য একটি মাইক্রো প্রিন্টার, এবং মান ইনপুট এবং কমান্ড অপারেশনের জন্য একটি রোটারি অপটিক্যাল মাউস দিয়ে সাজানো হয়েছে। ডায়নামিক গ্রাফিকাল ইন্টারফেস নির্বাচিত পরীক্ষার আইটেম অনুসারে প্রাসঙ্গিক প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রদর্শন করে এবং অপারেটরকে গাইড করার জন্য সংশ্লিষ্ট ওয়্যারিং ডায়াগ্রাম দেখায়, যাতে ম্যানুয়াল উল্লেখ না করেই ওয়্যারিং এবং প্যারামিটার সেটিং সম্পন্ন করা যায়। যন্ত্রটি 1000 গ্রুপ পরীক্ষার ডেটা সংরক্ষণ করতে পারে যা পাওয়ার ফেইলিওরের পরেও সংরক্ষিত থাকে, এবং বিল্ট-ইন প্রিন্টার অন-সাইটে পরীক্ষার রিপোর্ট প্রিন্ট করতে পারে।
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- প্রশ্ন ১: এই সিটি পিটি ট্রান্সফরমার বৈশিষ্ট্য পরীক্ষক কার জন্য ডিজাইন করা হয়েছে?
- এটি সিটি এবং পিটি নির্মাতাদের জন্য ডিজাইন করা হয়েছে যারা ফ্যাক্টরি গ্রহণ এবং আউটগোয়িং গুণমান নিয়ন্ত্রণ, তৃতীয় পক্ষের মেট্রোলজি এবং ক্যালিব্রেশন প্রতিষ্ঠান যারা অন-সাইট যাচাইকরণ, নতুন সাবস্টেশন কমিশনিং এবং গ্রহণ দল, রেলওয়ে, খনি এবং শিল্প পাওয়ার বিভাগ, এবং ট্রান্সফরমার এবং সুইচগিয়ার OEM গুলি যারা ইন্সট্রুমেন্ট ট্রান্সফরমারগুলির আগত পরিদর্শন করছে।
- প্রশ্ন ২: XHTX206 কোন ধরণের ট্রান্সফরমার পরীক্ষা করতে পারে?
XHTX206 কারেন্ট ট্রান্সফরমার (সিটি) এবং ভোল্টেজ ট্রান্সফরমার (পিটি) উভয়ই পরীক্ষা করে। সিটিগুলির জন্য এটি সুরক্ষা-শ্রেণী, মিটারিং-শ্রেণী এবং টিপি-শ্রেণীর ইউনিটগুলি কভার করে, উত্তেজনা বৈশিষ্ট্য, অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স, সেকেন্ডারি বার্ডেন, অনুপাত ত্রুটি এবং ফেজ ত্রুটি পরীক্ষা সম্পাদন করে। পিটিগুলির জন্য এটি ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলি উত্তেজনা বৈশিষ্ট্য, অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স এবং অনুপাত ত্রুটি পরীক্ষা সহ কভার করে।
- প্রশ্ন ৩: অন-সাইট যাচাইকরণের জন্য আমার কি একটি স্ট্যান্ডার্ড সিটি, বুস্টার বা বার্ডেন বক্সের প্রয়োজন হবে?
- না। এটি XHTX206 এর মূল সুবিধা। কারেন্ট ট্রান্সফরমারগুলির অন-সাইট যাচাইকরণের জন্য আর একটি স্ট্যান্ডার্ড কারেন্ট ট্রান্সফরমার, বুস্টার, বার্ডেন বক্স, ভোল্টেজ রেগুলেটিং কন্ট্রোল বক্স বা ভারী বড়-কারেন্ট কেবলগুলির প্রয়োজন হয় না। বার্ডেন পরীক্ষা ব্যতীত, সমস্ত সিটি পরীক্ষা একই সহজ ওয়্যারিং স্কিম ব্যবহার করে, যা কাজের তীব্রতা ব্যাপকভাবে হ্রাস করে এবং ফিল্ডের দক্ষতা উন্নত করে। একটি ঐচ্ছিক বুস্টার কেবল তখনই উপলব্ধ যখন 180A থ্রু-কারেন্ট পরীক্ষা প্রয়োজন হয়।
- প্রশ্ন ৪: XHTX206 কি নির্ভুলতা অর্জন করতে পারে?
অনুপাত ত্রুটি পরিমাপের সর্বোচ্চ অনুমোদিত ত্রুটি ±0.1 শতাংশ এবং ফেজ ত্রুটি পরিমাপের সর্বোচ্চ অনুমোদিত ত্রুটি ±5 মিনিট, যা 0.2S শ্রেণীর কারেন্ট ট্রান্সফরমারগুলির ফিল্ড টেস্টিং সক্ষম করে। সিটি অনুপাত পরিমাপের পরিসীমা 1 থেকে 40000 এবং পিটি অনুপাত পরিসীমা 1 থেকে 35000। ভোল্টেজ পরিমাপের নির্ভুলতা ±0.2 শতাংশ, এবং সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স 0 থেকে 600 ওহম থেকে পরিমাপ করা যেতে পারে যার নির্ভুলতা 0.5 শতাংশ ±2 মিলিওহমের চেয়ে ভাল।
প্রশ্ন ৫: XHTX206 খুব উচ্চ নিপ পয়েন্ট ভোল্টেজ সহ সিটিগুলি কীভাবে পরিচালনা করে?
XHTX206 একটি উন্নত ফ্রিকোয়েন্সি রূপান্তর পদ্ধতি ব্যবহার করে। যদিও এর সর্বোচ্চ আউটপুট মাত্র 180V এসি এবং 12Arms (36A পিক) এসি কারেন্ট, এটি 60KV পর্যন্ত নিপ পয়েন্ট ভোল্টেজ সহ সিটিগুলি পরীক্ষা করতে পারে। যন্ত্রটি স্বয়ংক্রিয়ভাবে নিপ পয়েন্ট ভোল্টেজ এবং কারেন্ট, 10 শতাংশ (5 শতাংশ) ত্রুটি বক্ররেখা, নির্ভুলতা সীমা ফ্যাক্টর, ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর, সেকেন্ডারি টাইম কনস্ট্যান্ট, রেমেনেন্স ফ্যাক্টর এবং স্যাচুরেটেড এবং আনস্যাচুরেটেড ইন্ডাকট্যান্স মানগুলি প্রদান করে।
