এসি ডিসি হিপোট টেস্ট কিট এইচভি ট্রান্সফরমার উচ্চ ভোল্টেজ পরীক্ষক সিস্টেম বৈদ্যুতিক পরীক্ষার জন্য

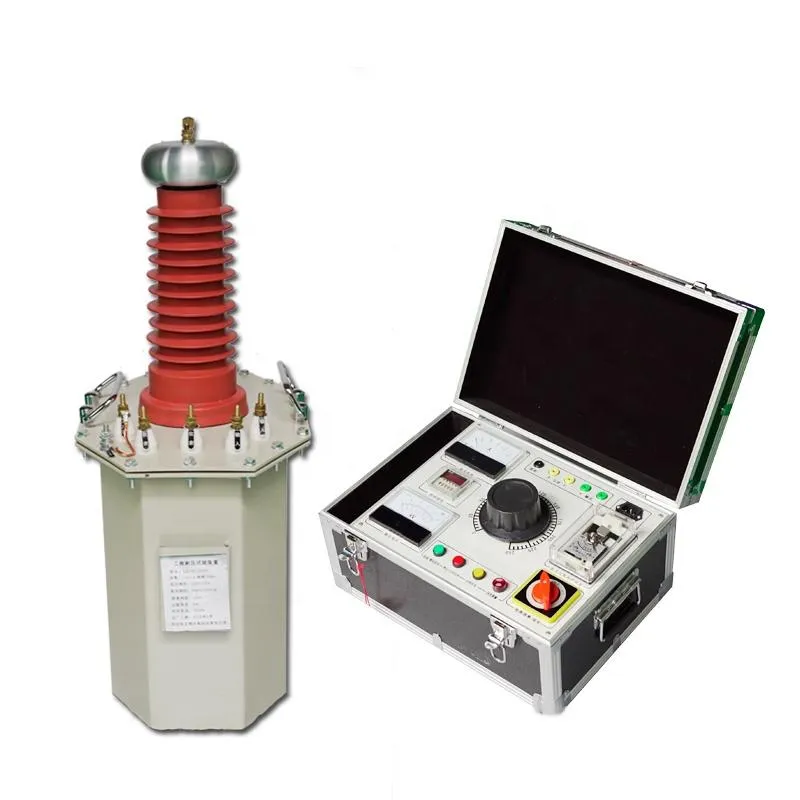

XHYB পাওয়ার ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ পরীক্ষা ডিভাইস

শিল্প ফ্রিকোয়েন্সি 220V (10KVA এবং তার বেশি জন্য 380V) পাওয়ার সাপ্লাই ব্যবহার করুন কন্ট্রোল বক্সের সাথে সংযোগ করতে (সেট) (এটি পরীক্ষার ট্রান্সফরমারের জন্য একটি সমর্থনকারী সরঞ্জাম, বিস্তারিত তথ্যের জন্য অনুগ্রহ করে কন্ট্রোল বক্সের (সেট) নির্দেশিকা ম্যানুয়ালটি দেখুন), এবং অটো-ভোল্টেজ নিয়ন্ত্রকের মাধ্যমে 0-220V/380V ভোল্টেজ সামঞ্জস্য করুন এবং এটিকে পরীক্ষার ট্রান্সফরমারের প্রাথমিক উইন্ডিংয়ে ইনপুট করুন। ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতি অনুসারে, সেকেন্ডারি (উচ্চ ভোল্টেজ) উইন্ডিং তার টার্নের সংখ্যার অনুপাত অনুসারে ভোল্টেজের প্রশস্ততার একই গুণিতক লাভ করে প্রাথমিক উইন্ডিং - শিল্প ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ। এই শিল্প ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ উচ্চ-ভোল্টেজ সিলিকন স্ট্যাক দ্বারা সংশোধন করা যেতে পারে এবং ডিসি উচ্চ ভোল্টেজ পেতে ক্যাপাসিটর দ্বারা ফিল্টার করা যেতে পারে, যেখানে প্রশস্ততা শিল্প ফ্রিকোয়েন্সি উচ্চ ভোল্টেজের কার্যকরী মানের 2 গুণের বর্গমূল।

এই সিরিজের পণ্যগুলি তিনটি বিভাগে বিভক্ত: এসি টাইপ, এসি/ডিসি ডুয়াল-পারপাস টাইপ, এবং 200V ট্যাপের সাথে সংযোগ একটি সিরিজ-উত্তেজিত পরীক্ষার ট্রান্সফরমারে সংযুক্ত করা যেতে পারে।

প্রধান বৈশিষ্ট্য:

1. রেটেড স্ট্যান্ডার্ড ক্যাপাসিটি: 1kVA-1000kVA
2. ট্রান্সফরমার ইনপুট ভোল্টেজ: 0.2, 0.4, 3, 6, 10kV; আউটপুট এসি ভোল্টেজ: 1kV-1000kV
3. কন্ট্রোল বক্স ইনপুট ভোল্টেজ: এসি 220/380V; আউটপুট ভোল্টেজ: এসি 0-250/400V
4. নো-লোড ক্ষতি: ≤15% লোড ক্ষতি ≤15% মোট ক্ষতি ≤10%
5. ডিসপ্লে মোড: ডিজিটাল বা পয়েন্টার টাইপ 0.5/1.0/1.5/2.5 স্তর
6. টাইমিং রেঞ্জ: 0-9999s
7. ওভার কারেন্ট সুরক্ষা: ক্রমাগতভাবে নিয়মিত, ম্যানুয়াল সেটিং (ব্যবহারকারীর বিশেষ প্রয়োজনীয়তা অনুযায়ীও তৈরি করা যেতে পারে)

প্রধান বৈশিষ্ট্য:

     ☆XHY সিরিজ তেল নিমজ্জিত, XHG সিরিজ শুকনো প্রকার, XHQ সিরিজ ইনফ্ল্যাটেবল প্রকার।
     ☆এটিতে ওভার-কারেন্ট, শূন্য শুরু ইত্যাদি ফাংশন রয়েছে, যা ভোল্টেজ এবং কারেন্টের মতো মান প্রদর্শন করতে পারে।
     ☆ওভার-কারেন্ট রিলে, আউটপুট ভোল্টেজের বৈদ্যুতিক/ম্যানুয়াল সমন্বয় (প্রয়োজনীয়তা অনুযায়ী) দিয়ে সজ্জিত

প্রযুক্তিগত পরামিতি:

ক্ষমতা (KVA)	উচ্চ ভোল্টেজ আউটপুট(KV)		উচ্চ ভোল্টেজ কারেন্ট(mA)		নিম্ন ভোল্টেজ ইনপুট		রূপান্তর অনুপাত	তাপমাত্রা বৃদ্ধিºC 30 মিনিট
	এসি	ডিসি	এসি	ডিসি	ভোল্টেজV	কারেন্টA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

বিস্তারিত ছবি

আপনার যদি কাস্টমাইজেশনের প্রয়োজন হয়, তাহলে আমার সাথে যোগাযোগ করুন
