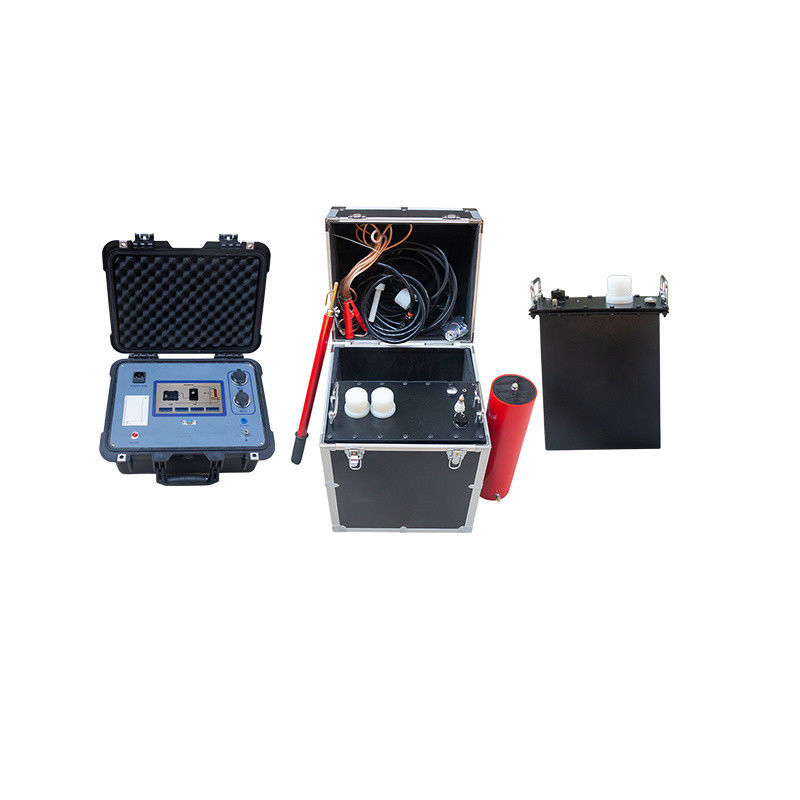

XHDP সিরিজ অতি নিম্ন-কম্পাঙ্ক সহনশীল ভোল্টেজ পরীক্ষক
VLF AC Hipot Tan Delta পরীক্ষক
| মডেল |
রেটেড ভোল্টেজ |
লোড বহন ক্ষমতা
ক্ষমতা
|
পণ্যের গঠন, ওজন, প্রয়োগের সুযোগ |
| XHDPJ-30 |
30kV
(পিক)
|
স্বয়ংক্রিয় ফ্রিকোয়েন্সি পরিবর্তন:0.1Hz-0.01Hz
অন-লোড ক্যাপাসিট্যান্স: ≦10µF
|
নিয়ন্ত্রক: 4㎏
বুস্টার: 25㎏
10KV এর মধ্যে কেবল এবং মোটরের ভোল্টেজ পরীক্ষার জন্য ব্যবহৃত হয়
|
| XHDPJ-50 |
50kV
(পিক)
|
স্বয়ংক্রিয় পরিবর্তন ফ্রিকোয়েন্সি: 0.1Hz-0.01Hz
লোড ক্যাপাসিট্যান্স: ≦10µF
|
নিয়ন্ত্রক: 4㎏
বুস্টার: 25㎏
15KV এর মধ্যে কেবল এবং মোটরের ভোল্টেজ পরীক্ষার জন্য ব্যবহৃত হয়
|
| XHDPJ-60 |
60kV
(পিক)
|
স্বয়ংক্রিয় পরিবর্তন ফ্রিকোয়েন্সি: 0.1Hz-0.01Hz
লোড ক্যাপাসিট্যান্স: ≦5µF
|
নিয়ন্ত্রক: 4㎏
বুস্টার: 25㎏
25KV এর মধ্যে কেবল এবং মোটরের ভোল্টেজ পরীক্ষার জন্য ব্যবহৃত হয়
|
| XHDPJ-80/90 |
80/90kV
(পিক)
|
স্বয়ংক্রিয় পরিবর্তন ফ্রিকোয়েন্সি: 0.1Hz-0.01Hz
বহন ক্ষমতা:
≦10µF(50kV এর মধ্যে),
≦4µF(50kV এর উপরে)
|
নিয়ন্ত্রক: 4㎏
প্রাথমিক বুস্টার (40kV) : 25㎏
দুই-পর্যায়ের বুস্টার (40/50kV) : 45㎏
35KV এর মধ্যে কেবল এবং মোটরের ভোল্টেজ প্রতিরোধের পরীক্ষার জন্য ব্যবহৃত হয়
|
ভূমিকা
অতি নিম্ন-কম্পাঙ্ক নিরোধক সহনশীল ভোল্টেজ পরীক্ষা আসলে পাওয়ার ফ্রিকোয়েন্সি সহনশীল ভোল্টেজ পরীক্ষার একটি বিকল্প পদ্ধতি। আমরা জানি যে যখন বৃহৎ জেনারেটর, কেবল এবং অন্যান্য পরীক্ষার বস্তুর উপর পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহনশীল পরীক্ষা চালানো হয়, তখন তাদের নিরোধক স্তর একটি বৃহৎ ক্যাপাসিট্যান্স উপস্থাপন করে, যার কারণে একটি বৃহৎ ক্ষমতার পরীক্ষার ট্রান্সফরমার বা অনুরণন ট্রান্সফরমারের প্রয়োজন হয়। এই ধরনের বিশাল সরঞ্জাম কেবল ভারী এবং ব্যয়বহুল নয়, ব্যবহার করাও অসুবিধাজনক।
এই বৈপরীত্য সমাধানের জন্য, পাওয়ার বিভাগ পরীক্ষার ফ্রিকোয়েন্সি হ্রাস করেছে, যার ফলে পরীক্ষার বিদ্যুতের ক্ষমতা হ্রাস পেয়েছে।
দেশে এবং বিদেশে বহু বছরের তত্ত্ব এবং অনুশীলন প্রমাণ করেছে যে পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ পরীক্ষার পরিবর্তে 0.1Hz অতি-নিম্ন-কম্পাঙ্ক ভোল্টেজ সহনশীল পরীক্ষা ব্যবহার করলে কেবল সমতুল্যতা পাওয়া যায় না, এটি সরঞ্জামের আয়তন এবং ওজনও হ্রাস করে।
বৈশিষ্ট্য
এই পণ্যটি ডিজিটাল ফ্রিকোয়েন্সি রূপান্তর প্রযুক্তি, একক-চিপ মাইক্রোকম্পিউটার নিয়ন্ত্রণ, ভোল্টেজ বৃদ্ধি, হ্রাস, পরিমাপ, সুরক্ষা সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে গ্রহণ করে। সম্পূর্ণ ইলেকট্রনিক হওয়ার কারণে, ছোট আকার এবং হালকা ওজন, বৃহৎ স্ক্রিন কালার টাচ ডিসপ্লে ব্যবহার, পরিষ্কার এবং স্বজ্ঞাত, সহজ অপারেশন, আউটপুট ওয়েভফর্ম প্রদর্শন করে। ডিজাইন সূচকটি "অতি-নিম্ন-কম্পাঙ্ক উচ্চ ভোল্টেজ জেনারেটরের সাধারণ প্রযুক্তিগত শর্তাবলী" এর জাতীয় মানের সাথে সঙ্গতিপূর্ণ। প্রধান বৈশিষ্ট্যগুলি নিম্নরূপ:1. রেটেড ভোল্টেজ 60kV এর কম বা সমান অতি-নিম্ন-কম্পাঙ্ক একটি একক লিঙ্ক কাঠামো (একটি বুস্টার) গ্রহণ করে; 60kV এর বেশি অতি-নিম্ন-কম্পাঙ্ক একটি সিরিজ কাঠামো (সিরিজে দুটি বুস্টার) গ্রহণ করে, যা সামগ্রিক ওজন হ্রাস করে এবং লোড ক্ষমতা বৃদ্ধি করে এবং দুটি বুস্টার মাল্টি-পারপাস মেশিন অর্জনের জন্য আলাদাভাবে ব্যবহার করা যেতে পারে।
2. কারেন্ট এবং ভোল্টেজ ডেটা সরাসরি উচ্চ ভোল্টেজ দিক থেকে নমুনা করা হয়, তাই ডেটা সঠিক।
3. ইন্টেলিজেন্ট ব্যাপক সুরক্ষা ফাংশন: কারেন্ট এবং ভোল্টেজ সুরক্ষা মান সেট করার প্রয়োজন নেই, যন্ত্রটি পরীক্ষার ক্ষমতার আকার এবং পরীক্ষার ভোল্টেজ মান অনুযায়ী ওভারভোল্টেজ এবং ওভারকারেন্ট সুরক্ষা মান গণনা করতে পারে এবং ভোল্টেজ এবং কারেন্ট মিউটেশনও রক্ষা করতে পারে, তাই এটি স্রাবের পরিস্থিতি ক্যাপচার করতে পারে। সুরক্ষা অপারেশন সময় 20ms এর কম।
4. 150kV উচ্চ ভোল্টেজ লাইন আউটপুট, নিরাপদ এবং নির্ভরযোগ্য।
5. ক্লোজ-লুপ নেগেটিভ ফিডব্যাক কন্ট্রোল সার্কিটের কারণে, আউটপুটের কোনো ক্ষমতা বৃদ্ধি প্রভাব নেই।
প্রযুক্তিগত বিবরণ
| আউটপুট রেটেড ভোল্টেজ |
30kV-90kV। বিভিন্ন স্পেসিফিকেশন টেবিল 1 এ দেখানো হয়েছে |
| আউটপুট ফ্রিকোয়েন্সি |
স্বয়ংক্রিয় রূপান্তর পরিসীমা: 0.1Hz-0.01Hz |
| বহন ক্ষমতা |
টেবিল 1 দেখুন |
| এসি ভোল্টেজ রেজোলিউশন |
0.1kV |
| ভোল্টেজ নির্ভুলতা |
3% |
| এসি কারেন্ট রেজোলিউশন |
0.1mA |
| এসি কারেন্ট নির্ভুলতা |
3% |
| ভোল্টেজ পজিটিভ এবং নেগেটিভ পিক ত্রুটি |
≤ 3% |
| ভোল্টেজ ওয়েভফর্ম বিকৃতি |
≤ 3% |
| ব্যবহারের শর্তাবলী |
ইনডোর এবং আউটডোর; তাপমাত্রা: -10℃∽+40℃; আর্দ্রতা: ≤ 85%RH |
ইনপুট পাওয়ার: ফ্রিকোয়েন্সি 50Hz, ভোল্টেজ 220V±5%(অথবা ফ্রিকোয়েন্সি 60Hz, ভোল্টেজ 110V±5%)। যদি বিদ্যুতের জন্য মাইক্রো জেনারেটর ব্যবহার করা হয়, তাহলে ফ্রিকোয়েন্সি রূপান্তর জেনারেটর ব্যবহার করা উচিত, এবং সাধারণ জেনারেটর ব্যবহার করা যাবে না, কারণ সাধারণ জেনারেটরের গতি অস্থির, যা বুস্ট ভোল্টেজকে অস্বাভাবিক করে তুলবে এবং যন্ত্রের ক্ষতি করবে।
প্রধান গঠন
1. 60kV (60kV সহ) এর নিচে রেটেড ভোল্টেজ সহ অতি-নিম্ন-কম্পাঙ্কের জন্য, একটি বুস্টার ব্যবহার করা হয়, যা একক-সংযুক্ত অতি-নিম্ন-কম্পাঙ্ক নামে পরিচিত এবং এর গঠন এবং উপাদানগুলি নিম্নলিখিত চিত্রে বর্ণনা করা হয়েছে:
2. 60kV এর উপরে রেটেড ভোল্টেজ সহ অতি-নিম্ন-কম্পাঙ্কের জন্য, সিরিজে দুটি বুস্টার ব্যবহার করা হয়, যা সিরিজ অতি-নিম্ন-কম্পাঙ্ক নামে পরিচিত এবং এর গঠন এবং উপাদানগুলি নিম্নলিখিত চিত্রে বর্ণনা করা হয়েছে:
সংযোগ পদ্ধতি
1. 60kV এর নিচে একক-লিঙ্ক অতি-নিম্ন-কম্পাঙ্ক ভোল্টেজ পরীক্ষার সংযোগ মোড নিম্নরূপ:
2. যখন দুই-পর্যায়ের বুস্টার সিরিজে সংযুক্ত থাকে তখন অতি-নিম্ন-কম্পাঙ্ক ভোল্টেজ সহনশীল পরীক্ষার সংযোগ পদ্ধতি নিম্নরূপ:
অপারেশন পদক্ষেপ - এসি সহনশীল ভোল্টেজ পরীক্ষার জন্য
উপরের হিসাবে ফিল্ড টেস্ট সিস্টেম সংযোগ করার পরে, পাওয়ার সাপ্লাই পরীক্ষায় প্রবেশ করতে পারে।
1. কন্ট্রোল বক্সের টাচ স্ক্রিনের হোম পেজ হল সংযোগ চিত্র নির্বাচন। প্রকৃত পরিস্থিতির সাথে সঙ্গতিপূর্ণ একটি সংযোগ চিত্র নির্বাচন করুন।
2. যদি পরীক্ষার অধীনে থাকা কেবলটি 100 মিটারের কম হয় এবং যন্ত্রটি একটি মসৃণ সাইন ওয়েভ ভোল্টেজ আউটপুট করতে না পারে, তাহলে ক্ষতিপূরণ ক্যাপাসিটর পরীক্ষার প্রান্তে সমান্তরালে সংযুক্ত করা যেতে পারে।
3. প্যারামিটার সেটিং পৃষ্ঠায় প্রবেশ করার পরে, পরীক্ষার সময়, পরীক্ষার ভোল্টেজ, পরীক্ষার প্রয়োজনীয়তা অনুযায়ী পরিবর্তন করা যেতে পারে। আপনি যে ডেটা পরিবর্তন করতে চান তাতে ক্লিক করুন এবং একটি সংখ্যাসূচক কীপ্যাড পপ আপ হবে প্রয়োজনীয় ডেটা প্রবেশ করার জন্য। নিরাপত্তা নিশ্চিত করার জন্য, সিস্টেম ইনপুট ডেটা সীমিত করে: পরীক্ষার ভোল্টেজ পরিসীমা 0 থেকে রেটেড মান; পরীক্ষার সময়কাল 1 থেকে 99 মিনিট, এবং পরিসরের বাইরে ডেটা এন্ট্রি অবৈধ। পরীক্ষার পরে, এই প্যারামিটারটি পরবর্তী পরীক্ষার জন্য ডিফল্ট মান হিসাবে স্বয়ংক্রিয়ভাবে সংরক্ষিত হয়।
4. পরীক্ষা শুরু করতে সহনশীল ভোল্টেজ পরীক্ষায় ক্লিক করুন, যন্ত্রটি সেট ভোল্টেজে ভোল্টেজ বাড়াতে দুই থেকে তিনটি চক্র নেবে।
প্রথম দুটি চক্রে, পরীক্ষার পণ্যটি প্রি-টেস্ট করুন, পরীক্ষার পণ্যটিতে কম প্রতিরোধের ত্রুটি আছে কিনা তা নির্ধারণ করুন, পরীক্ষার পণ্যের ক্যাপাসিট্যান্স পরিমাপ করুন এবং তারপরে ভোল্টেজ প্রতিরোধের পরীক্ষার জন্য পরীক্ষার পণ্যের ক্যাপাসিট্যান্সের আকার অনুযায়ী উপযুক্ত ফ্রিকোয়েন্সি নির্ধারণ করুন।
সিস্টেম পরীক্ষার প্রক্রিয়ার জন্য বুদ্ধিমান সুরক্ষা প্রদান করে: ওভারভোল্টেজ, ওভারকারেন্ট, ভোল্টেজ এবং কারেন্টের আকস্মিক পরিবর্তন, স্রাব এবং অন্যান্য সুরক্ষা ব্যবস্থা।
5. পরীক্ষার সময় গণনা করার পরে, যন্ত্রটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে, অথবা আপনি সরাসরি বন্ধ করতে স্টপ বোতামে ক্লিক করতে পারেন।
শাটডাউন প্রক্রিয়া স্বয়ংক্রিয়ভাবে পরীক্ষার বস্তুকে ডিসচার্জ করবে। শাটডাউনের পরে, ডেটা প্রিন্ট বা সংরক্ষণ করা যেতে পারে এবং 90টি গ্রুপ একটি চক্রে সংরক্ষণ করা যেতে পারে। নির্বাচিত ডেটা রেকর্ড ঐতিহাসিক ডেটা ক্যোয়ারীতে প্রিন্ট করা যেতে পারে।
স্ক্রিনের উপরের লাইনটি যন্ত্রের কাজের অবস্থার একটি অনুস্মারক, যার মধ্যে কিছু যন্ত্রের ত্রুটির তথ্য রয়েছে। সমস্ত তথ্য দেখতে বিস্তারিত বোতামে ক্লিক করুন, যার মধ্যে যন্ত্র এবং নমুনার কাজের অবস্থা এবং ত্রুটির তথ্য রয়েছে। টাচ কী প্রম্পট এবং সাহায্য তথ্যের কারণে, ব্যবহারকারীরা প্রম্পটগুলি অনুসরণ করতে পারেন।
6. তারটি সরানোর আগে, পাওয়ার কর্ডটি আনপ্লাগ করুন, ডিসচার্জ রড দিয়ে পরীক্ষাটি ডিসচার্জ করুন এবং তারপরে শর্ট-সার্কিট ডিসচার্জ করুন এবং তারপরে তারের অপারেশনটি সরান।
চারটি প্রধান অপারেটিং ইন্টারফেস নিম্নরূপ:
ওয়্যারিং ডায়াগ্রাম নির্বাচন করুন (উপরের ছবিটি 60kV এবং তার নিচের সরঞ্জামের ওয়্যারিং ডায়াগ্রাম।)
প্রকৃত পরীক্ষার প্রয়োজনীয়তা অনুযায়ী পরীক্ষার ভোল্টেজ এবং পরীক্ষার সময় সেট করুন
পরীক্ষা ইন্টারফেসে প্রবেশ করতে এসি সহনশীল পরীক্ষায় ক্লিক করুন
পরীক্ষার শেষ ইন্টারফেস
অপারেশন পদক্ষেপ - VLF ডাইইলেকট্রিক ক্ষতি পরীক্ষার জন্য
বিশেষ দ্রষ্টব্য: শুধুমাত্র ডাইইলেকট্রিক ক্ষতি ফাংশন সহ অতি-নিম্ন-কম্পাঙ্ক পরীক্ষার ডিভাইসগুলি ডাইইলেকট্রিক ক্ষতি পরিমাপের জন্য কেনা যেতে পারে
1. কেন ডাইইলেকট্রিক ক্ষতির জন্য অতি-নিম্ন-কম্পাঙ্ক ব্যবহার করা উচিত
কেবলটির নিরোধক স্তরের বৃহৎ ক্যাপাসিট্যান্সের কারণে, এটি প্রয়োজন যে ডাইইলেকট্রিক ক্ষতি যন্ত্রের একটি বৃহৎ পরীক্ষার ক্ষমতা এবং একটি উচ্চ পরীক্ষার ভোল্টেজ থাকতে হবে। উদাহরণস্বরূপ, 35kV ক্যাবলের জন্য, ডাইইলেকট্রিক ক্ষতি পরীক্ষার ভোল্টেজ 1.5 গুণ U0 (অর্থাৎ 39KV) হওয়া উচিত। প্রচলিত পাওয়ার ফ্রিকোয়েন্সি ডাইইলেকট্রিক ক্ষতি পরীক্ষকের লোড ক্ষমতা কম এবং পরীক্ষার ভোল্টেজ কম (12KV এর কম), যা এই পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে না। অতি নিম্ন ফ্রিকোয়েন্সির শক্তিশালী বহন ক্ষমতা রয়েছে কারণ এর কম অপারেটিং ফ্রিকোয়েন্সি রয়েছে, যা কেবলগুলিতে ডাইইলেকট্রিক ক্ষতি পরীক্ষা করার জন্য উপযুক্ত করে তোলে।
2. ডাইইলেকট্রিক ক্ষতি অতি নিম্ন ফ্রিকোয়েন্সি সিরিজ পণ্যগুলির পরিচিতি
বিভিন্ন ভোল্টেজ স্তরের সমস্ত স্পেসিফিকেশন এবং পণ্য ডাইইলেকট্রিক ক্ষতি পরীক্ষার ফাংশন দিয়ে সজ্জিত করা যেতে পারে। ডাইইলেকট্রিক ক্ষতি অতি-নিম্ন-কম্পাঙ্ক একটি মাল্টিফাংশনাল কেবল পরীক্ষক যা কেবলগুলির ডাইইলেকট্রিক ক্ষতি, ক্যাপাসিট্যান্স, নিরোধক প্রতিরোধের পরিমাপ করতে পারে এবং এসি এবং ডিসি সহনশীল ভোল্টেজ পরীক্ষাও করতে পারে। অতি-নিম্ন-কম্পাঙ্ক বুস্টার এবং কন্ট্রোল বক্সে ডাইইলেকট্রিক ক্ষতির সাথে সম্পর্কিত বৈদ্যুতিক পরামিতিগুলির জন্য নমুনা ডিভাইস ইনস্টল করার কারণে, ডিভাইসটি আকারে ছোট, ওজনে হালকা, সংযোগে সহজ এবং ব্যবহার করা সহজ। এটি সাইটে কেবল পরীক্ষার জন্য এবং কেবল নিরোধক কর্মক্ষমতা নির্ধারণের জন্য একটি ভাল সহায়ক।
3. ডাইইলেকট্রিক ক্ষতি অতি-নিম্ন-কম্পাঙ্ক প্রযুক্তিগত সূচক
| ডাইইলেকট্রিক ক্ষতি পরীক্ষার ভোল্টেজ পরিসীমা |
1kV-40kV (কম পরীক্ষার ভোল্টেজ পরীক্ষার নির্ভুলতাকে প্রভাবিত করে) |
| ডাইইলেকট্রিক ক্ষতি পরীক্ষার ফ্রিকোয়েন্সি: |
0.1Hz |
| ডাইইলেকট্রিক ক্ষতি পরিমাপের পরিসীমা |
0.01 × 10-3- 655.35 × 10-3 আকারের জন্য 655.35 × 10-3 এর বেশি মান 655.35 × 10-3 এর বেশি হবে × 10-3 অনুস্মারক |
| ডাইইলেকট্রিক ক্ষতি পরিমাপের নির্ভুলতা: |
1% |
| ডাইইলেকট্রিক ক্ষতি রেজোলিউশন: |
1x10-5 |
| ক্যাপাসিট্যান্স পরিমাপের পরিসীমা: |
0.001 μ F–10 μ F |
| বৈদ্যুতিক ক্ষমতা রেজোলিউশন: |
0.001 μ F |
| ক্যাপাসিট্যান্স পরিমাপের নির্ভুলতা |
3% |
| নিরোধক প্রতিরোধের পরিমাপের পরিসীমা: |
1MΩ -65535MΩ. 65535MΩ এর চেয়ে বড় মানের জন্য, >65535MΩ এর একটি প্রম্পট দেওয়া হবে (এই ডেটাগুলি কেবলটির যোগ্য এলাকায় অবস্থিত)। |
| নিরোধক প্রতিরোধের রেজোলিউশন: |
1M Ω |
| নিরোধক প্রতিরোধের পরিমাপের নির্ভুলতা |
3% |
| ভোল্টেজ নির্ভুলতা: |
3% |
| এসি কারেন্ট পরিসীমা: |
0-59mA |
| এসি কারেন্ট রেজোলিউশন: |
0.1mA |
| এসি কারেন্ট নির্ভুলতা: |
3% |
| ডিসি কারেন্ট পরিসীমা: |
0-20mA |
| ডিসি কারেন্ট রেজোলিউশন: |
1 μ A |
| ডিসি কারেন্ট নির্ভুলতা: |
3% |
| RS232 (অথবা USB) যোগাযোগ ইন্টারফেস |
4. ফিল্ড ওয়্যারিং ডায়াগ্রাম
সাইটে ওয়্যারিং পদ্ধতিটি সহনশীল ভোল্টেজ পরীক্ষার মতোই। আপনি যদি ডাইইলেকট্রিক ক্ষতির উপর কেবলের প্রান্তের পৃষ্ঠের লিক কারেন্টের প্রভাব দূর করতে চান তবে আপনি লিক কারেন্টকে যন্ত্রে প্রবেশ করতে পারেন এবং মোট ডাইইলেকট্রিক ক্ষতি থেকে এই প্রভাবটি বাদ দিতে পারেন। কেবলের এক প্রান্ত থেকে লিক কারেন্ট প্রবেশ করানোর ওয়্যারিং পদ্ধতিকে একক প্রান্ত শিল্ডিং পদ্ধতি বলা হয়; কেবলের উভয় প্রান্ত থেকে লিক কারেন্ট প্রবেশ করানোর ওয়্যারিং পদ্ধতিকে দ্বৈত প্রান্ত শিল্ডিং পদ্ধতি বলা হয়। ডাইইলেকট্রিক ক্ষতির উপর পৃষ্ঠের লিক কারেন্টের প্রভাব দূর করার কার্যকারী নীতিটি নীচে 3.6 বিভাগে দেখানো হয়েছে। কিভাবে ডাইইলেকট্রিক ক্ষতির উপর কেবল পৃষ্ঠের লিক কারেন্টের প্রভাব দূর করা যায়। দুটি সাইট-ওয়্যারিং ডায়াগ্রাম নিম্নরূপ:
4.1 একক প্রান্তযুক্ত শিল্ডিং পদ্ধতির ওয়্যারিং ডায়াগ্রাম
4.2 দ্বৈত টার্মিনাল শিল্ডিং পদ্ধতির ওয়্যারিং ডায়াগ্রাম
অপারেশন পদক্ষেপ
1. উপরে বর্ণিত হিসাবে সাইট পরীক্ষার সিস্টেম সংযোগ করার পরে, পরীক্ষায় প্রবেশ করতে পাওয়ার সাপ্লাই সংযোগ করুন।
2. কন্ট্রোল বক্সের টাচ স্ক্রিনের হোম পেজ হল ওয়্যারিং ডায়াগ্রাম নির্বাচন করার জন্য, প্যারামিটার সেটিং ইন্টারফেসে প্রবেশ করা, পরীক্ষার সময়, পরীক্ষার ভোল্টেজ এবং পরীক্ষার প্রয়োজনীয়তা অনুযায়ী পরিবর্তন করা।
পরিবর্তন করার জন্য ডেটাতে ক্লিক করুন এবং প্রয়োজনীয় ডেটা ইনপুট করার জন্য একটি সংখ্যাসূচক কীপ্যাড পপ আপ হবে। নিরাপত্তা নিশ্চিত করার জন্য, সিস্টেম ইনপুট ডেটা সীমিত করেছে: পরীক্ষার ভোল্টেজ পরিসীমা 1kV থেকে রেটেড মান; পরীক্ষার সময় 1-99 মিনিট।
3. ক্রমাগত ডাইইলেকট্রিক ক্ষতি পরীক্ষা হল একটি সেট ভোল্টেজে ডাইইলেকট্রিক ক্ষতির একটি অবিচ্ছিন্ন পরিমাপ, যা একটি এসি সহনশীল ভোল্টেজ পরীক্ষা হিসাবেও ব্যবহার করা যেতে পারে। জাতীয় স্ট্যান্ডার্ড ডাইইলেকট্রিক ক্ষতি পরীক্ষা হল তিনটি পয়েন্ট ভোল্টেজ (0.5U0, U0, 1.5U0) এর অধীনে তিন-ফেজ কেবলগুলিতে আটটি ডেটা পরীক্ষা করা এবং প্রবিধান অনুযায়ী ডাইইলেকট্রিক ক্ষতির গড় মান, পরিবর্তন এবং স্থিতিশীলতা গণনা করা, স্বয়ংক্রিয়ভাবে প্রবিধান অনুযায়ী কেবলগুলির নিরোধক গুণমান আলাদা করা।
3. পরীক্ষার পরে, এই প্যারামিটারটি স্বয়ংক্রিয়ভাবে পরবর্তী পরীক্ষার জন্য ডিফল্ট মান হিসাবে সংরক্ষিত হবে।
4. ক্রমাগত ডাইইলেকট্রিক ক্ষতি পরীক্ষার প্রোগ্রাম: যন্ত্রটি প্রথমে একটি স্ব-পরীক্ষায় প্রবেশ করে, যা পরীক্ষার বস্তুর একটি প্রি-টেস্ট এবং যন্ত্রটির নিজস্ব ক্রমাঙ্কন। স্ব-পরীক্ষার সময়কালের দৈর্ঘ্য কেবলের দৈর্ঘ্যের সাথে সম্পর্কিত। কেবল যত লম্বা হবে, স্ব-পরীক্ষার সময় তত বেশি হবে, যা এক থেকে পাঁচ মিনিট পর্যন্ত হতে পারে। এটির জন্য ধৈর্য ধরে অপেক্ষা করতে হবে। স্ব-নিরীক্ষণ সম্পন্ন হওয়ার পরে, এটি স্বয়ংক্রিয়ভাবে ক্রমাগত ডাইইলেকট্রিক ক্ষতি পরীক্ষায় প্রবেশ করে, যা একই সাথে ডাইইলেকট্রিক ক্ষতি, ক্যাপাসিট্যান্স এবং নিরোধক প্রতিরোধের মান পরিমাপ করতে পারে এবং প্রতি চক্রে ডেটা আপডেট করতে পারে।
কয়েকটি পরিমাপ চক্রের পরে, ডেটা খুব স্থিতিশীল হয়ে উঠবে এবং পড়া যেতে পারে।
সিস্টেম পরীক্ষার প্রক্রিয়ার জন্য বুদ্ধিমান সুরক্ষা প্রদান করে: ওভারভোল্টেজ, ওভারকারেন্ট, ভোল্টেজ এবং কারেন্টের আকস্মিক পরিবর্তন, স্রাব এবং অন্যান্য সুরক্ষা ব্যবস্থা।
5. শাটডাউন প্রক্রিয়া স্বয়ংক্রিয়ভাবে পরীক্ষার বস্তুকে ডিসচার্জ করবে। শাটডাউনের পরে, বর্তমান ডেটা প্রিন্ট বা সংরক্ষণ করা যেতে পারে এবং নির্বাচিত ডেটা রেকর্ডগুলি হোম পেজে ঐতিহাসিক ডেটা ক্যোয়ারীতেও প্রিন্ট করা যেতে পারে। স্ক্রিনের উপরের লাইনটি যন্ত্রের কাজের অবস্থার জন্য একটি প্রম্পট, যার মধ্যে যন্ত্রের কিছু ত্রুটির তথ্য রয়েছে। টাচ কী প্রম্পট এবং সাহায্য তথ্যের কারণে, ব্যবহারকারীরা প্রম্পটগুলি অনুসরণ করে কাজ করতে পারেন।
6. তারটি বিচ্ছিন্ন করার আগে, প্রথমে পাওয়ার কর্ডটি আনপ্লাগ করা উচিত এবং পরীক্ষার বস্তুটি একটি ডিসচার্জ রড দিয়ে ডিসচার্জ করা উচিত, তারপরে তারটি বিচ্ছিন্ন করার আগে একটি শর্ট সার্কিট ডিসচার্জ করা উচিত।
7. যদি পরীক্ষিত কেবলের দৈর্ঘ্য 100 মিটারের কম হয় এবং যন্ত্রটি একটি মসৃণ সাইন ওয়েভ ভোল্টেজ আউটপুট করতে না পারে, তাহলে ক্ষতিপূরণ ক্যাপাসিটর পরীক্ষার বস্তুর প্রান্তে সমান্তরালে সংযুক্ত করা যেতে পারে। প্যারামিটার সেটিং ইন্টারফেসে, "কম্পেনসেশন ক্যাপাসিটর যোগ করুন" নির্বাচন করুন, যাতে পরীক্ষার ফলাফল ক্ষতিপূরণ ক্যাপাসিটরের প্রভাব বাদ দেয়। ক্ষতিপূরণ ক্যাপাসিটরটি অবশ্যই এই পণ্যের সাথে আসা উচিত, কারণ এই ক্যাপাসিটরের পরামিতিগুলি যন্ত্রটিতে প্রিসেট করা আছে।
নিম্নলিখিত ছবিগুলি প্রি-টেস্ট প্যারামিটার সেটিং ইন্টারফেস, IEEE দেখায়। পরীক্ষার ইন্টারফেস, এবং পরীক্ষার ফলাফলের ইন্টারফেস। দ্রষ্টব্য: ছবিতে দেখানো PD পরীক্ষা শুধুমাত্র সেই ডিভাইসগুলিতে প্রদর্শিত হবে যেগুলি PD পরীক্ষার ফাংশন কিনেছে।
