সঠিক সেকেন্ডারি ইনজেকশন পরীক্ষার জন্য একক ফেজ রিলে সুরক্ষা পরীক্ষক

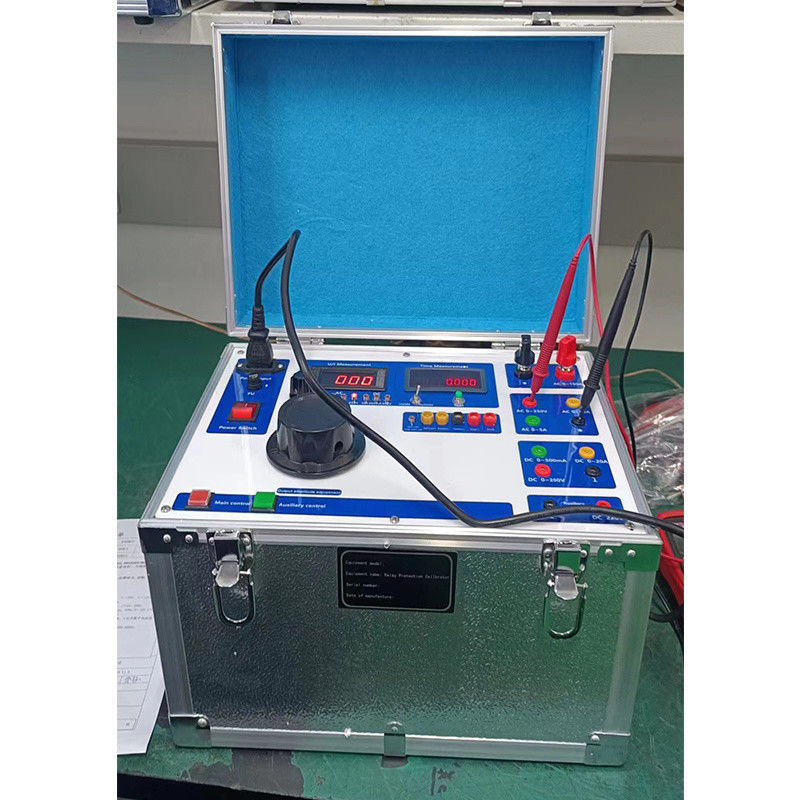

XHJB612 সঠিক সেকেন্ডারি ইনজেকশন পরীক্ষার জন্য একক ফেজ রিলে সুরক্ষা পরীক্ষক



প্রধান কাজ
☆এক-ফেজ AC220V শক্তি সরবরাহ প্রয়োজন, সুন্দর এবং মার্জিত পিভিসি প্যানেল ব্যবহার করে
☆এতে এমএ আউটপুট রয়েছে, যা পোলারাইজেশন, সংকেত এবং অন্যান্য রিলে পরীক্ষা পূরণ করতে পারে
☆স্টার্ট এবং স্টপ মিটার টার্মিনাল সহ অন্তর্নির্মিত ডিজিটাল মিলিসেকেন্ড মিটার
☆অ্যাকশন পরিচিতি ইত্যাদির জন্য শব্দ এবং আলোর অনুরোধ সহ
☆বিশেষভাবে তৈরি উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ চ্যাসি, বহন এবং পরিবহন সহজ
☆প্যানেল অপারেশনটি সহজ এবং আয়ত্ত করা সহজ, এবং তারের পরিষ্কার, এটি সাইটের কাজের জন্য সুবিধাজনক করে তোলে।

1	পাওয়ার সাপ্লাই	AC220V±10%, 50Hz
2	আউটপুট প্রধান সার্কিট	এসি আউটপুটঃ বর্তমানঃ 0-5A 0-50A 0-150A ভোল্টেজঃ 0-250V ক্রমাগত নিয়মিত
3		ডিসি আউটপুটঃ ভোল্টেজঃ 0-250V বর্তমানঃ 0-20A 0-500mA
4		সময় পরিমাপঃ 0-99.99S
5	পরিমাপ পরিসীমা	ভোল্টেজঃ 0 ~ 500V 0.5%RD±2d
6		বর্তমানঃ 0~5A 0~50A 0~150A 0.5%RD±2d
7		পরিমাপের সময়সীমাঃ 0.01 ~ 99.99S

কিভাবে ব্যবহার করবেন
1 ব্যবহারের আগে পরিদর্শন বা প্রস্তুতি
যন্ত্রটি ব্যবহারের আগে, একটি চাক্ষুষ পরিদর্শন করা উচিত, এবং তিন-কোর পাওয়ার কর্ডের গ্রাউন্ডিং শেষটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত।এবং তারপর পরিমাপের উপর পরীক্ষার ক্ষমতা. এই সময়ে, দুই মিটার চালু করা উচিত, এবং আপনার হাত দিয়ে "আউটপুট নির্বাচন" বোতাম সুইচ স্পর্শ. , আউটপুট অবস্থা সূচকটি বাম থেকে ডানদিকে স্বাভাবিক হওয়া উচিত।
2 প্রধান সার্কিট ভোল্টেজ আউটপুট অপারেশন
"AC0-250V" পরিসরের আউটপুট অবস্থা নির্বাচন করুন, পরীক্ষার চেম্বারের নীচের বাম কোণে প্রধান সার্কিটের "আউটপুট কন্ট্রোল সুইচ" টিপুন,এবং আস্তে আস্তে ভোল্টেজ নিয়ন্ত্রকের বড় বোতাম সামঞ্জস্য. ভোল্টেজ/অ্যামিটার জোড়া "0~250V" এসি ভোল্টেজ প্রদর্শন করা উচিত। "DC0~300V" আউটপুট করতে, "DC0~250V" পরিসরে আউটপুট অবস্থা নির্বাচন করুন, এবং সমন্বয় পদ্ধতি উপরে হিসাবে একই।
3 প্রধান সার্কিট বর্তমান আউটপুট অপারেশন
"AC0 ~ 5A" পরিসীমা মধ্যে আউটপুট অবস্থা নির্বাচন করুন, প্রধান সার্কিট "আউটপুট নিয়ন্ত্রণ সুইচ" টিপুন এবং ধীরে ধীরে ভোল্টেজ নিয়ন্ত্রক বোতাম সামঞ্জস্য করুন। এই সময়ে,ভোল্টেজ/অ্যামিটারটি "0~5A" বর্তমান প্রদর্শন করবে, এবং অন্যান্য বর্তমান সমন্বয় এই পদ্ধতির অনুরূপ।
4 ব্যবহারের উদাহরণঃ
4.1 ভোল্টেজ রিলে পিক আপ এবং রিলিজ পরীক্ষা
প্রথম প্রস্তুত অবস্থায় যন্ত্র রাখুন, পরীক্ষা অধীনে রিলে কয়েল সংশ্লিষ্ট ভোল্টেজ আউটপুট টার্মিনাল সংযোগ, "প্রধান সার্কিট আউটপুট নিয়ন্ত্রণ" সুইচ টিপুন,এবং ধীরে ধীরে আউটপুট ভোল্টেজ ক্রমাগত বৃদ্ধি করতে বড় বোতাম সামঞ্জস্যযখন রিলে বন্ধ করা হয়, বন্ধ ভোল্টেজ রেকর্ড করুন। , তারপর রিলে মুক্তি না হওয়া পর্যন্ত বিপরীত দিকের বড় বোতাম সামঞ্জস্য করুন, এবং মুক্তি ভোল্টেজ রেকর্ড করুন। এর উপর ভিত্তি করে, পরীক্ষিত রিলেটির রিটার্ন সহগ গণনা করা যেতে পারে।যদি পরীক্ষা করা রিলে একটি ওভারভোল্টেজ রিলে হয়, বিপরীত দিকে এগিয়ে যান।
4.২ বর্তমান রিলে সেটিং মান পরীক্ষা
পরীক্ষার অধীনে রিলেটি লাইন থেকে সরিয়ে ফেলুন, এটি পরিমাপের বর্তমান আউটপুট টার্মিনালে সংযুক্ত করুন, উপযুক্ত আউটপুট বর্তমান পরিসীমা নির্বাচন করুন, যেমন "0~5A" বা "0~100A","আউটপুট কন্ট্রোল" সুইচ টিপুন, এবং ধীরে ধীরে সর্বোচ্চ সামঞ্জস্য করুন রিলে কর্মের জন্য বোতামটি ঘুরিয়ে দিন, ভোল্টেজ / এম্পমিটার মানটি পর্যবেক্ষণ করুন এবং রিলে কর্মের বিচার করুন।
4.৩ সময় রিলে বিলম্ব সময় নির্ধারণ
পরীক্ষা করা রিলেটিকে আউটপুট টার্মিনালে সংযুক্ত করুন (রিলেটির প্রয়োজনীয়তা অনুসারে কাজের ভোল্টেজটি এসি বা ডিসি), এটিকে নামমাত্র ক্রিয়াকলাপের মানটিতে সামঞ্জস্য করুন এবং বিদ্যুৎ বিভ্রাটের পরে পুনরুদ্ধার করুন।পরীক্ষার অধীনে রিলেটির বিলম্বিত চলমান এবং বন্ধক পরিচিতিগুলিকে টার্মিনাল II এবং ′′ এ সংযুক্ত করুন, "আউটপুট কন্ট্রোল" সুইচ টিপুন, রিলে কয়েল নামমাত্র অপারেটিং ভোল্টেজ পাবেন, এবং একই সময়ে stopwatch শুরু। বিলম্ব সময় পরে, stopwatch গণনা বন্ধ করবে।এই সময়ে, স্টোপওয়াচ প্রদর্শিত সংখ্যাটি সময় রিলেটির বিলম্বিত বন্ধের সময়। যদি আপনি বিলম্বিত মুক্তি পরিমাপ করতে চান তবে নীতিটি আগের মতোই এবং প্রকৃত তারের বিপরীত হয়।
4.4 ইন্টারমিডিয়েট রিলে টেস্ট (হোল্ডিং কয়েল সহ)
পরীক্ষা করা রিলেটির কী ধরনের অ্যাকশন মোড (ভোল্টেজ বা বর্তমান অ্যাকশন) এবং কী ধরনের স্ট্যান্ডিং মোড (ভোল্টেজ বা বর্তমান স্ট্যান্ডিং) তা নির্ধারণ করুন।উদাহরণস্বরূপ বর্তমান অ্যাকশন ভোল্টেজ রক্ষণাবেক্ষণ (DC রিলে), ডিসি বর্তমান আউটপুট পরিসীমা নির্বাচন করুন (0 ~ 500mA বা 0 ~ 5A), "আউটপুট কন্ট্রোল" সুইচ টিপুন, ধীরে ধীরে রিলে কর্মে বড় বোতাম সামঞ্জস্য করুন, এবং চলমান বর্তমান নোট করুন।তারপর রিলে হোল্ডিং কয়েল শেষ সহায়ক সার্কিট আউটপুট সংযোগ, ধীরে ধীরে রিলে নাম্বারে ছোট বোতাম সামঞ্জস্য করুন, স্ট্যান্ডিং ভোল্টেজ মান লিখুন, এবং কর্ম বা স্ট্যান্ডিং অবস্থার উপর ভিত্তি করে রিলে মান নির্ধারণ করুন।
সংক্ষেপে, যতক্ষণ আপনি এই যন্ত্রের বিভিন্ন আউটপুট এবং পরিমাপ যন্ত্রের মধ্যে রূপান্তর সম্পর্ক আয়ত্ত,আপনি একটি উদাহরণ থেকে inferences আঁকা এবং পরীক্ষা করা হচ্ছে রিলে নির্দিষ্ট অবস্থার অনুযায়ী নমনীয়ভাবে তাদের প্রয়োগ করতে পারেনআমি এখানে একের পর এক উদাহরণ দেব না।
