রুট ট্র্যাকিং জন্য কাস্টমাইজেশন ভূগর্ভস্থ তারের পাইপ লোকেটার

Name: রুট ট্র্যাকিং জন্য কাস্টমাইজেশন ভূগর্ভস্থ তারের পাইপ লোকেটার
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE, ISO
মডেল নম্বার:	XHGX507X

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE, ISO

মডেল নম্বার:

XHGX507X

মডেল নং:

XHGX507X

শক্তি:

বিদ্যুৎ

কাস্টমাইজড:

কাস্টমাইজড

রঙ:

হলুদ

পরিবহন প্যাকেজ:

ফেনা দিয়ে ভরা কাঠের কেস

ট্রেডমার্ক:

এক্সজেডএইচ পরীক্ষা

উত্স:

চীন জিয়ান

যোগানের ক্ষমতা:

2000 পিস/বছর

কাস্টমাইজেশন:

উপলব্ধ

বিক্রয় পরে পরিষেবা:

ওয়ারেন্টি শংসাপত্র

ওয়ারেন্টি:

12 মাস

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ভূগর্ভস্থ ক্যাবল পাইপ সনাক্তকারী

কাস্টমাইজেশন সহ ক্যাবল রুট ট্র্যাকার

রুট ট্র্যাকিং ক্যাবল লোকেটার

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

প্যাকেজিং বিবরণ:

কাঠের বাক্স

ডেলিভারি সময়:

৫-৭ দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 পিস/বছর

পণ্যের বর্ণনা

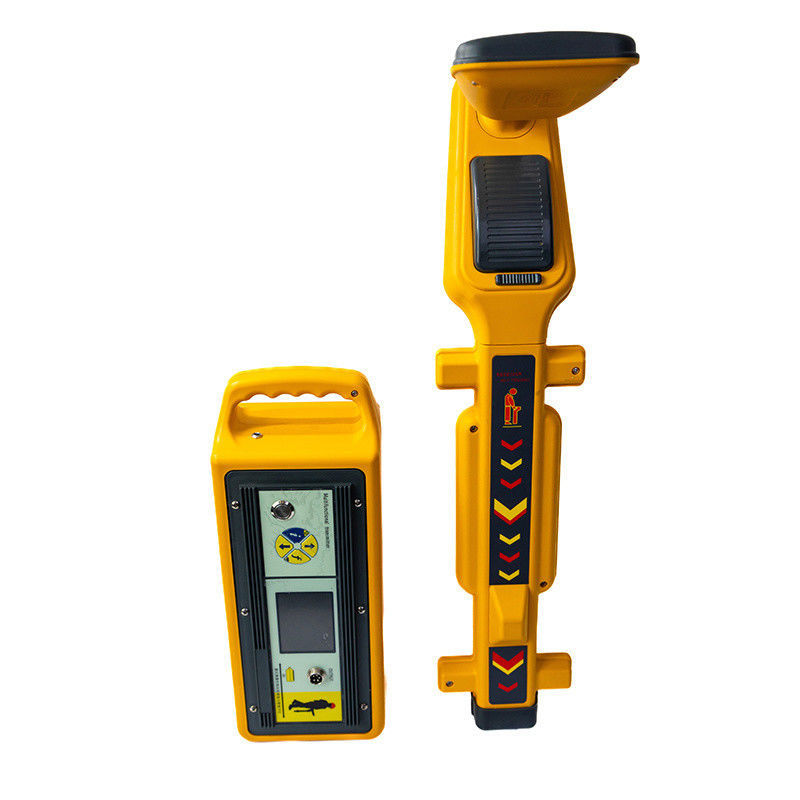

XHGX507X কাস্টমাইজেশন ইন্টেলিজেন্ট হলুদ আন্ডারগ্রাউন্ড কেবল পাইপ লোকেটার রুট ট্রেসিংয়ের জন্য

পণ্য পরিচিতি
এই কেবল পাইপ লোকেটার XHGX507X আন্ডারগ্রাউন্ড কেবলের ইলেক্ট্রোম্যাগনেটিক ফিল্ড সংকেত ব্যবহার করে কেবল সনাক্ত করে এবং গভীরতা এবং কারেন্ট রিডিং প্রদান করে, যাতে কেবল সনাক্তকরণ ফাংশনটি উপলব্ধি করা যায়।
এই ডিভাইসের ট্রান্সমিটার এবং রিসিভার উভয়ই ইউএস এফসিসি নিয়মের পার্ট 15 মেনে চলে, এই সরঞ্জামটি ইউরোপীয় নির্দেশিকা 1999/5/EC-এর প্রাসঙ্গিক বিধানগুলি মেনে চলে।
বৈশিষ্ট্য:

এই ডিভাইসটি কেবল পাথ অনুসন্ধান, পাওয়ার আনলাইভ এবং লাইভ কেবল সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে
কারেন্ট দিক এবং ফেজ ইঙ্গিত ফাংশন সমর্থন করে এবং একটি অনন্য প্রযুক্তি রয়েছে যা ট্র্যাকিং সংকেতের কারেন্ট দিক এবং ফেজ প্রদর্শন করতে পারে, যা অনুসন্ধানের পথের নির্ভুলতা কার্যকরভাবে উন্নত করে।
একই সময়ে, এটি কেবলের গভীরতাও সনাক্ত করতে পারে।
একাধিক ফ্রিকোয়েন্সি বিকল্প সহ ট্রান্সমিটার, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, মাল্টি-ফ্রিকোয়েন্সি মোড।
কারেন্ট বাহ্যিক অবিচ্ছিন্ন প্রতিরোধের মান পরীক্ষা করার জন্য ওহমিটার সহ ফাংশন।
সংকেত শক্তির ডিজিটাল ডিসপ্লে
লাভ
বাম এবং ডান তীর পাইপলাইন অবস্থান নির্দেশ করে
কাজের ফ্রিকোয়েন্সি
সংকেত শক্তির গ্রাফিক্যাল ডিসপ্লে
অপারেটিং মোড
ব্যাটারি পাওয়ার
কম্পাস পাইপলাইনের দিক নির্দেশ করে
পাইপলাইনের গভীরতা এবং কারেন্টের রিয়েল-টাইম ডিসপ্লে

ট্রান্সমিটারের সংক্ষিপ্ত পরিচিতি

Xzh Test Intelligent Yellow Underground Cable Pipe Locator Route Tracer Digital Metal Pipe Detector

ট্রান্সমিটার ইন্সট্রুমেন্ট প্যানেল এবং ফাংশন পরিচিতি
ট্রান্সমিটার হল একটি সংকেত উৎস যা যথেষ্ট শক্তি নির্গত করতে পারে এবং এটি এই যন্ত্রাংশের একটি মূল অংশ। এটির সম্পূর্ণ ফাংশন, উচ্চ বুদ্ধিমত্তা এবং সহজ অপারেশন রয়েছে।
প্যানেল পরিচিতি
দ্রষ্টব্য: উপরের ছবি দেখুন
1. কী 2. আউটপুট পোর্ট 3. এলসিডি ডিসপ্লে এলাকা 4. ফ্রিকোয়েন্সি যৌগিক কী 5. পাওয়ার অ্যাডজাস্টমেন্ট
যৌগিক কী
6. মেনু কম্পোজিট কী 7. চার্জিং পোর্ট
ফাংশন পরিচিতি
1. সুইচ কী: এই সুইচটি একটি স্ব-লকিং সুইচ; এটি চালু করতে টিপুন, ট্রান্সমিটারটি কাজ করার অবস্থায় থাকে; পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করতে পপ আপ করুন, ট্রান্সমিটারটি একটি শাটডাউন অবস্থায় থাকে।
2. আউটপুট পোর্ট: এই পোর্টটি একটি মাল্টি-কোর ডেডিকেটেড এভিয়েশন সকেট; এটি সংকেতের আউটপুট মোড পরিবর্তন করতে ব্যবহৃত হয়। সরাসরি সংযোগ লাইন সংযোগ করা সরাসরি সংযোগ মোড; কাপলিং ক্ল্যাম্প সংযোগ সন্নিবেশ করা কাপলিং মোড; লাইন সংযোগ না করা ইন্ডাকশন মোড।
3. লিকুইড ক্রিস্টাল ডিসপ্লে এলাকা: প্রয়োজনীয় মৌলিক তথ্য প্রদর্শন করুন।
4. ফ্রিকোয়েন্সি কী: এই কী একটি জগ সফট সুইচ; এটি প্রতিবার চাপলে আউটপুট সংকেতের ফ্রিকোয়েন্সি পরিবর্তন করা যেতে পারে; প্রাথমিক পাওয়ার-অন হল 577Hz। সেন্সিং মোডে প্রাথমিকভাবে 8KHz। ফ্রিকোয়েন্সি সেটিং মেনু ইন্টারফেসে, এই কী টিপুন লাইট বারের দ্বারা আচ্ছাদিত ফ্রিকোয়েন্সি নির্বাচন বা বাতিল করতে; মাল্টি-ফ্রিকোয়েন্সি মোড সেটিং-এ, এই কী টিপুন আউটপুট ফ্রিকোয়েন্সি চ্যানেল প্রতিস্থাপন করতে।
5. পাওয়ার কী: এই কী একটি জগ সফট সুইচ; আউটপুট পাওয়ার প্রতিবার চাপলে একবার পরিবর্তন করা যেতে পারে এবং এটি লো-গ্রেড, মিড-গ্রেড, হাই-গ্রেড এবং ফুল-গ্রেড থেকে নির্বাচন করা যেতে পারে। ফ্রিকোয়েন্সি মেনুর মাধ্যমে ফ্লিপ করুন; মাল্টি-ফ্রিকোয়েন্সি মোড সেটিং-এ, এই কী টিপুন আউটপুট ফ্রিকোয়েন্সি নির্বাচন করতে।
6. মেনু কী: এই কী একটি জগ সফট সুইচ; ফ্রিকোয়েন্সি সেটিং মেনু, রেজিস্ট্যান্স পরিমাপ মোড এবং মাল্টি-ফ্রিকোয়েন্সি মোড সেটিং-এ চক্রাকারে প্রবেশ করতে এই কী টিপুন।
7. চার্জিং পোর্ট: এই পোর্টটি একটি Φ2.1 চার্জিং স্ট্যান্ড; এটি ব্যাটারি চার্জ করার জন্য একটি বিশেষ চার্জার সংযোগ করতে ব্যবহৃত হয়।

ট্রান্সমিটার ইন্টারফেস ডিসপ্লে বিষয়বস্তু

ফ্রিকোয়েন্সি	বর্তমান আউটপুট ফ্রিকোয়েন্সি প্রদর্শন করুন
পাওয়ার	বর্তমান আউটপুট পাওয়ার প্রদর্শন করুন; এটি যথাক্রমে লো-গ্রেড, মিড-গ্রেড প্রদর্শন করতে পারে, হাই-গ্রেড এবং ফুল-গ্রেড
মোড	বর্তমান কাজের মোড প্রদর্শন করে; সরাসরি সংযোগ, কাপলিং এবং ইন্ডাকশন করতে পারে আলাদাভাবে প্রদর্শিত হবে।
কারেন্ট	বর্তমান লুপ কারেন্ট মান প্রদর্শন করুন; কার্যকর প্রদর্শন হল 0-999 mA। প্রতিবন্ধকতা: বর্তমান লুপ প্রতিবন্ধকতা মান প্রদর্শন করুন; কার্যকর প্রদর্শন হল 00001-20000 ওহম।
পাওয়ার	বর্তমান ব্যাটারি পাওয়ার নির্দেশ করে; এটি একটি ব্যাটারি প্রতীক দ্বারা প্রতিনিধিত্ব করা হয়, সব কালো পূর্ণ শক্তি, এবং বাম বর্তমান পাওয়ার শতাংশ প্রদর্শন।
মিলিং টিপ	যখন ছবির নিচের বৃত্তটি ঘুরতে শুরু করে, এর মানে হল ট্রান্সমিটারটি স্থিতিশীলভাবে কাজ করছে।
ফ্রিকোয়েন্সি সেটিং	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, মাল্টি-ফ্রিকোয়েন্সি মোড।

সংকেত আউটপুট মোড - ট্রান্সমিটার ওয়ার্কিং মোড
ট্রান্সমিটার তিনটি উপায়ে (সরাসরি সংযোগ, কাপলিং, ইন্ডাকশন) লক্ষ্য কেবলে বিভিন্ন এসি সংকেত আউটপুট করতে পারে। টার্গেট কেবলে নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত করতে, লাইনে একটি নির্ভরযোগ্য লুপ থাকতে হবে। এটি গ্রাউন্ড দ্বারা গঠিত একটি পরোক্ষ লুপ হতে পারে, একটি দীর্ঘ কেবল এবং গ্রাউন্ডের মধ্যে গঠিত একটি বিতরণ করা ক্যাপাসিট্যান্স দ্বারা গঠিত একটি ক্যাপাসিটিভ লুপ, অথবা লাইনের মধ্যে শর্ট-সার্কিট ফল্ট পয়েন্ট দ্বারা গঠিত একটি সরাসরি লুপ। বিভিন্ন সার্কিট বিভিন্ন পরীক্ষা পূরণ করে।

রিসিভারের সংক্ষিপ্ত পরিচিতি

Xzh Test Intelligent Yellow Underground Cable Pipe Locator Route Tracer Digital Metal Pipe Detector

রিসিভার প্যানেল এবং ফাংশন পরিচিতি
একটি রিসিভার হল একটি সিস্টেম সার্কিটের একটি ইন্টিগ্রেশন যা একটি নির্দিষ্ট চৌম্বক ক্ষেত্র গ্রহণ করতে এবং এটি প্রদর্শন করতে এবং অপারেটরকে প্রম্পট করার জন্য একটি বৈদ্যুতিক সংকেতে রূপান্তর করতে সক্ষম। এটি এই যন্ত্রাংশের দ্বিতীয় কোর। এটি সম্পূর্ণরূপে কার্যকরী, অত্যন্ত বুদ্ধিমান, বহনযোগ্য, হালকা ওজনের এবং পরিচালনা করা সহজ।

ইন্টারফেস ডিসপ্লে বিষয়বস্তু ফাংশন পরিচিতি
রিসিভার ব্রড পিক অ্যারো মোড ইন্টারফেস
ফ্রিকোয়েন্সি:বর্তমান গ্রহণ ফ্রিকোয়েন্সি মান প্রদর্শন করুন; পাওয়ার চালু করার সময় প্রাথমিক মান 577Hz।
গ্রেটিং: সংকেত শক্তি গ্রেটিং এর দৈর্ঘ্য দ্বারা নির্দেশিত হয়; গ্রেটিং উভয় দিক থেকে মাঝখানে চলে যায় এবং গ্রেটিং পূর্ণ হলে সংকেত খুব শক্তিশালী বা সীমার বাইরে থাকে।
তিনটি সংখ্যা:সংকেত শক্তি সংখ্যার আকার দ্বারা নির্দেশিত হয়; বৈধ পরিসীমা হল 00.0-99.9, যখন 99.9 প্রদর্শিত হয়, সংকেত খুব শক্তিশালী বা সীমার বাইরে।
রঙিন কম্পাস:পাইপলাইনের দিক নির্দেশ করে।
গভীরতা ও কারেন্ট:আন্ডারগ্রাউন্ড পাইপলাইনের পরিমাপ করা গভীরতা এবং পাইপলাইনের কারেন্ট নির্দেশ করে।
লাভ: রিসিভার দ্বারা বর্তমানে প্রক্রিয়াকৃত সংকেতের বিবর্ধন নির্দেশ করে, 000-140db এর একটি গতিশীল পরিসীমা সহ; এটি ডিফল্টরূপে স্বয়ংক্রিয়ভাবে সমন্বয় করা হয়। প্রাথমিক বুট হল 60db।
মোড:রিসিভার সংকেত গ্রহণ করার উপায় নির্দেশ করে এবং সংকীর্ণ শিখর, প্রশস্ত শিখর, খাঁজ, প্রশস্ত শিখর তীর, শিখর + খাঁজ এবং বাহ্যিক সরঞ্জাম প্রদর্শন করে; প্রাথমিক পাওয়ার-অন হল প্রশস্ত শিখর। বাহ্যিক ডিভাইস স্বয়ংক্রিয়ভাবে স্বীকৃত হয়।
ব্যাটারি স্তর: বর্তমান ব্যাটারি স্তর নির্দেশ করে; এটি ব্যাটারি প্রতীক দ্বারা নির্দেশিত হয়।
ভলিউম: বুজারের বর্তমান কাজের অবস্থা নির্দেশ করে, হর্ন প্রতীক এবং একটি লাইন দ্বারা প্রতিনিধিত্ব করা হয়, একটি লাইন কম শব্দ, দুটি লাইন মাঝারি শব্দ, তিনটি লাইন উচ্চ শব্দ এবং একটি ক্রস বুজার বন্ধ করতে হয়। প্রাথমিক পাওয়ার-অন হল বুজার বন্ধ করা।
বাম এবং ডান তীর: কেবল অবস্থান নির্দেশ করতে তারের বাইরে তীর স্বয়ংক্রিয়ভাবে প্রদর্শিত হয়; তারের উপরে দুটি তীর প্রদর্শিত হয়।
বর্তমান দিক:এসএস ফ্রিকোয়েন্সি ব্যবহার করার সময়, এই ফাংশনটি পথ খুঁজে পেতে অপারেটরকে সহায়তা করার জন্য সংকেত কারেন্টের দিক প্রদর্শন করতে পারে।
ফেজ ইঙ্গিত:এসএস ফ্রিকোয়েন্সি ব্যবহার করার সময়, রিসিভার সংকেতের ফেজ প্রদর্শন করবে। ফেজ পরিষ্কার করতে ফ্রিকোয়েন্সি কী টিপুন।রিসিভার বৈশিষ্ট্য
1) তারের অবস্থান: লক্ষ্য তারের দ্রুত ট্র্যাক করতে ওয়েভ ক্রেস্ট পদ্ধতি নির্বাচন করুন এবং সমান্তরাল অ্যান্টেনা অবস্থান ব্যবহার করুন। যখন এটি তারের উপরে থাকে, সংকেতটি বৃহত্তম এবং উভয় দিক হ্রাস পায়। উপত্যকা পদ্ধতিটি বেছে নিন এবং অবস্থানের জন্য উল্লম্ব অ্যান্টেনা ব্যবহার করুন। যখন কোনো সংলগ্ন তার এবং হস্তক্ষেপের উৎস না থাকে, তখন অবস্থান আরও সঠিক এবং নির্ভরযোগ্য। যখন রিসিভারটি তারের উপরে থাকে, সংকেতটি ক্ষুদ্রতম এবং উভয় দিকের সংকেত বড়।
2) গভীরতা পরিমাপ: সরাসরি সংযোগ মোডে, গভীরতা সরাসরি পরিমাপ করা হয়। রিসিভারটিকে সরাসরি পাইপলাইনের উপরে রাখুন এবং কম্পাস দ্বারা নির্দেশিত দিকটি সোজা সামনের দিকে নির্দেশ করলে যন্ত্রের শরীর স্থির রাখুন এবং রিয়েল-টাইম সাউন্ডিং মান উপরের বাম কোণে প্রদর্শিত হয়।
ভয়েস প্রম্পট
এই যন্ত্রের একটি দুর্দান্ত বৈশিষ্ট্য হল এটির একটি ভয়েস প্রম্পট রয়েছে, যা দীর্ঘ সময় ধরে কাজ করার সময় অপারেটরের চোখের ক্লান্তি কমাতে পারে এবং সনাক্তকরণ কাজটিকে আরও সহজ এবং স্পষ্ট করে তোলে। রিসিভার দ্বারা নির্গত শব্দের ভলিউম প্রাপ্ত সংকেতের শক্তির সমানুপাতিক। ঐক্যবদ্ধ লাভের অধীনে, যখন রিসিভার থেকে আসা শব্দটি জোরে এবং দ্রুত হয়, এর মানে হল যে প্রাপ্ত সংকেত শক্তিশালী, এবং এর বিপরীতে, এর মানে হল যে
প্রাপ্ত সংকেত দুর্বল। যখন রিসিভার ক্রেস্ট পদ্ধতিতে থাকে, তখন শব্দ তারের উপরে সবচেয়ে জোরে এবং তীক্ষ্ণ হয় এবং উভয় পাশে শব্দটি ছোট এবং বিরল হয়। যখন রিসিভার উপত্যকা পদ্ধতিতে থাকে, তখন শব্দ পাইপলাইনের উপরে সবচেয়ে ছোট এবং সবচেয়ে বিরল হয় এবং উভয় পাশে শব্দটি জোরে এবং শক্ত হয়।
রিসিভার ওয়ার্কিং মোড
কাজের নীতি
যখন একটি সংকেত তারের উপর প্রয়োগ করা হয়, তখন তারের উপর একটি কারেন্ট থাকে এবং কারেন্ট একটি চৌম্বক ক্ষেত্র তৈরি করে যা তারের চারপাশে বিকিরণ করে। চৌম্বক ক্ষেত্রের ফ্রিকোয়েন্সি প্রয়োগ করা সংকেতের ফ্রিকোয়েন্সির সাথে সঙ্গতিপূর্ণ। শক্তি হল বৃত্তের কেন্দ্র হিসাবে তারের এবং বিকিরণ হ্রাস পায় এবং দিকটি হল বিকিরণ বৃত্তের একটি নির্দিষ্ট বিন্দুর স্পর্শক দিক।
রিসিভার অভ্যন্তরীণ অ্যান্টেনা বা বাহ্যিক ইনপুট ডিভাইসের মাধ্যমে তারের দ্বারা বিকিরিত চৌম্বক ক্ষেত্র সংকেত বা লিক হওয়া বৈদ্যুতিক ক্ষেত্র সংকেত গ্রহণ করে এবং দুটি ভিন্ন কাজের মোডে প্রক্রিয়া করা যেতে পারে এবং সংকেত শক্তির পরিবর্তন অপারেটরকে জানানো হয়।
সংকেত অভ্যর্থনা মোড - রিসিভার ওয়ার্কিং মোড
ক্রেস্ট পদ্ধতি(সংকীর্ণ শিখর, প্রশস্ত শিখর, প্রশস্ত তীর, শিখর + উপত্যকা)
খাঁজ পদ্ধতি(খাঁজ)
