অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক এবং এ-ফ্রেম সনাক্তকরণের সাথে ভূগর্ভস্থ ক্যাবল ফল্ট পিনপয়েন্টার

অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক এবং এ-ফ্রেম সনাক্তকরণের সাথে ভূগর্ভস্থ ক্যাবল ফল্ট পিনপয়েন্টার

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE, ISO
মডেল নম্বার:	XHDD503E

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সি'য়ান, শানসি, চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE, ISO

মডেল নম্বার:

XHDD503E

মডেল নং:

XHDD503E

ব্যবহার:

নেটওয়ার্ক কেবল পরীক্ষক, অডিও কেবল পরীক্ষক, সমাক্ষ কেবল পরীক্ষক, ডিজিটাল কেবল পরীক্ষক

শক্তি:

বিদ্যুৎ

কাস্টমাইজড:

কাস্টমাইজড

ফিল্টার:

200Hz-1600Hz ঐচ্ছিক

আউটপুট লাভ:

16 স্তর (0~112dB)

শাব্দ-চুম্বকীয় অবস্থান নির্ভুলতা:

0.2 মি এর কম

ধাপ ভোল্টেজ অবস্থান নির্ভুলতা:

0.5 মি এর কম

পথ সনাক্তকরণ নির্ভুলতা:

0.5 মি এর কম

পরিবহন প্যাকেজ:

কাঠের কেস

ট্রেডমার্ক:

এক্সজেডএইচ পরীক্ষা

উৎপত্তি:

যোগানের ক্ষমতা:

2000 পিসি/বছর

কাস্টমাইজেশন:

পাওয়া যায়

বিক্রয়োত্তর সেবা:

ওয়ারেন্টি শংসাপত্র

ওয়ারেন্টি:

12 মাস

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ভূগর্ভস্থ তারের ত্রুটি সনাক্তকরণ

অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টার

এ-ফ্রেম স্টেপ ভোল্টেজ লোকেটার

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের কেস

ডেলিভারি সময়:

৫-৮ দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

বর্ণনা

ক্যাবল ত্রুটি সনাক্তকারী ক্যাবল ত্রুটি পয়েন্টের নির্দিষ্ট অবস্থান নির্ধারণের জন্য কম্পন পিকআপ এবং বৈদ্যুতিন চৌম্বকীয় অনুপ্রবেশের নীতিগুলি ব্যবহার করে।একটি উচ্চ-ভোল্টেজ পালস জেনারেটর ফল্ট পয়েন্টে ফ্ল্যাশ ওভার স্রাব কারণ ব্যবহার করা হয়. শারীরিক ঘটনা যেমন কম্পন তরঙ্গ, শব্দ তরঙ্গ,এবং বৈদ্যুতিন চৌম্বকীয় তরঙ্গ ত্রুটি বিন্দুতে ফ্ল্যাশ ওভার নিষ্কাশন দ্বারা উত্পন্ন একটি বিশেষ পয়েন্টিং যন্ত্রের জোন দ্বারা ধরা হয়, প্রসারিত, প্রক্রিয়াজাত, প্রদর্শিত, এবং তারের ত্রুটি নির্দেশক যন্ত্র দ্বারা আউটপুট। ত্রুটি পয়েন্টের সঠিক অবস্থান পরীক্ষকের শ্রবণ এবং দৃষ্টি দ্বারা নির্ধারিত হয়। অর্থাৎ,ক্যাবলের ত্রুটি পয়েন্টটি সঠিকভাবে "সরাসরি ক্যাবলের উপরে এবং মোটামুটি পরিমাপের পরিসরের মধ্যে" অবস্থিত করার কাজটি সম্পন্ন হয়েছে.
এই ফিক্সড পয়েন্ট যন্ত্রটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল, কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার জন্য উপযুক্তএবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারের, সেইসাথে উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশ ত্রুটির উপর।

পণ্যের বৈশিষ্ট্য
1৫ ইঞ্চি স্পর্শযোগ্য উচ্চ উজ্জ্বলতা এলসিডি সূর্যের আলোতে দৃশ্যমানতা নিশ্চিত করে।
2এটিতে চারটি টেস্ট মোড রয়েছেঃ স্ট্যান্ডার্ড, উন্নত, গোলমাল হ্রাস এবং কাস্টমাইজড।
3এর চারটি পজিশনিং ফাংশন রয়েছে: অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন, খাঁটি অ্যাকোস্টিক, খাঁটি চৌম্বকীয় এবং ধাপে ভোল্টেজ।
4এটিতে ব্যাকগ্রাউন্ড গোলমাল কমানোর প্রযুক্তি রয়েছে এবং এটি বিভিন্ন ফিল্টারিং পদ্ধতি থেকে চয়ন করতে পারে।
5. BNR এবং নিঃশব্দ ফাংশন দিয়ে সজ্জিত.
4. এর পথের বিচ্যুতি নির্দেশক আছে.
5. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর দিয়ে সজ্জিত, জলরোধী গ্রেড আইপি 65।
6. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, দ্রুত চার্জার দিয়ে সজ্জিত.
7. ছোট এবং হালকা ওজন, সহজ অপারেটিং, এবং সহজ মানব-মেশিন ইন্টারফেস.

টেকনিক্যাল স্পেসিফিকেশন

ফিল্টার পরামিতি	100Hz থেকে 1600Hz পর্যন্ত।
	নিম্ন পাসঃ 100Hz ~ 300Hz.
	কোয়ালকমঃ ১৬০ হার্জ থেকে ১৬০০ হার্জ।
	ব্যাণ্ডপাসঃ ২০০ হার্জ থেকে ৬০০ হার্জ।
চ্যানেল লাভঃ	৮ স্তর নিয়ন্ত্রিত।
চৌম্বকীয় চ্যানেল লাভঃ	৮ স্তর নিয়ন্ত্রিত।
স্টেপ ভোল্টেজ বৃদ্ধিঃ	৮ স্তর নিয়ন্ত্রিত।
আউটপুট লাভঃ	১৬ স্তর (০-১১২ ডিবি)
আউটপুট প্রতিবন্ধকতাঃ	৩৫০Ω
অ্যাকোস্টম্যাগনেটিক পজিশনিং যথার্থতাঃ	≤০.১ মিটার
স্টেপ ভোল্টেজ পজিশনিং সঠিকতাঃ	≤ 0.5 মিটার।
পথ সনাক্তকরণের সঠিকতাঃ	≤ 0.5 মিটার।
এটিতে BNR ব্যাকগ্রাউন্ড গোলমাল হ্রাস এবং নিঃশব্দ গোলমাল হ্রাস ফাংশন রয়েছে।
ডিসপ্লে কন্ট্রোল পদ্ধতিঃ	৫ ইঞ্চি উচ্চ উজ্জ্বলতা টাচ স্ক্রিন কন্ট্রোল।
পাওয়ার সাপ্লাইঃ	4*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি।
স্ট্যান্ডবাই সময়ঃ	আট ঘণ্টার বেশি।
ভলিউম:	428L×350W×230H
পরিবেশে তাপমাত্রাঃ	-25 ~ 65oC; আপেক্ষিক আর্দ্রতাঃ ≤ 90%

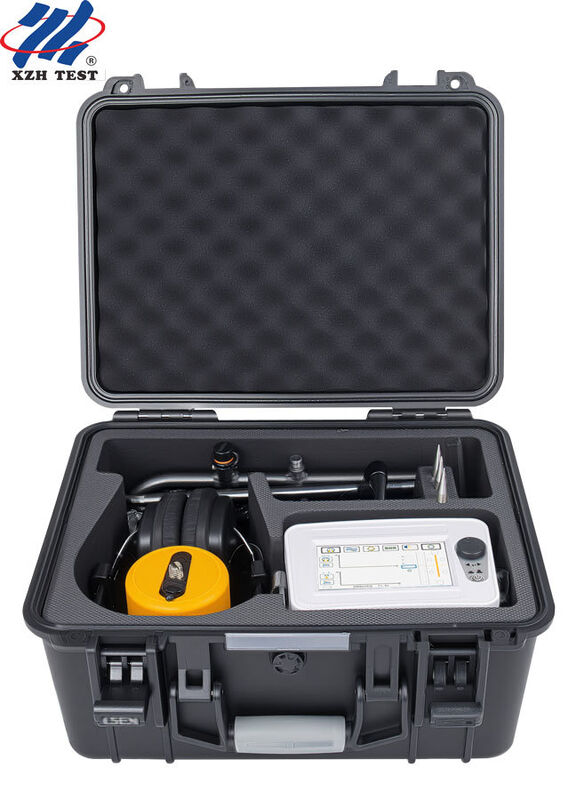

যন্ত্রের বিন্যাস এবং নির্দেশাবলী
যন্ত্রের গঠন
1. ক্যাবল ত্রুটি সনাক্তকারীঃ মোটামুটি পরিমাপের পরিসরের মধ্যে ক্যাবল ত্রুটি পয়েন্টগুলি সঠিকভাবে সনাক্ত করুন।
2প্রোবঃ প্রোব, প্রোব, তিনটি আঙ্গুল এবং সংযোগকারী রড সহ, ইনপুট চ্যানেলে সংকেত গ্রহণের জন্য সংযুক্ত।
3. হেডফোন পরুন; নির্দেশক যন্ত্রের ইনপুট চ্যানেল সংযুক্ত করুন (আউটপুট সংকেতের প্রতিক্রিয়া) ।
4.7-কোর সিগন্যাল লাইনঃ পয়েন্টিং ইনস্ট্রুমেন্ট এবং জোন্ডের মধ্যে সংযোগ ক্যাবল (পয়েন্টিং ইনস্ট্রুমেন্ট এবং জোন্ডকে সংযুক্ত করে) ।
5চার্জারঃ চার্জিংয়ের জন্য যন্ত্রের চার্জিং সকেট সংযোগ করুন।
6একটি ফ্রেমঃ ধাপে ভোল্টেজ পদ্ধতি ব্যবহার করে পরীক্ষা করার সময় ব্যবহৃত হয়।
7. এ-ফ্রেম সংযোগ ক্যাবলঃ ক্যাবলের ত্রুটি সনাক্তকারী এবং এ-ফ্রেম সংযোগ ক্যাবল।
8গ্রাউন্ডিং পিনঃ এ-ফ্রেমের জন্য একটি মিলে যাওয়া আনুষাঙ্গিক।

প্যাকিং তালিকা

একবার A-ফ্রেম সংযুক্ত হয়ে গেলে, এটি স্বয়ংক্রিয়ভাবে ডানদিকে দেখানো হিসাবে পরীক্ষার ইন্টারফেসে প্রবেশ করবে।
লক্ষ্য করুন যে ফ্রেম এ এর নীচে আছে তীর, লাল এবং সবুজ, সামনে লাল এবং পিছনে সবুজ।এর মানে হল যে লাল ক্যাবলের শেষ এবং সবুজ ক্যাবলের শুরু নির্দেশ করে.

ধীরে ধীরে ক্যাবলের শেষের দিকে ক্যাবল কবর পথ ধরে এ-ফ্রেমটি সরান এবং পরীক্ষার স্ক্রিনে লাল এবং সবুজ বার গ্রাফের পরিবর্তনগুলি পর্যবেক্ষণ করুন।এটি বর্তমানের দিকের পরিবর্তনকে প্রতিফলিত করে.
ক্ষয়ক্ষতির স্থান থেকে অনেক দূরে, স্ক্রিনের লাল এবং সবুজ বারগুলি সামান্য অনিয়মিত এবং ছোট দেখায়।
যখন আপনি ত্রুটির নিকটবর্তী হবেন, উদাহরণস্বরূপ ত্রুটির থেকে প্রায় ৫ মিটার দূরে, আপনি লক্ষ্য করবেন যে লাল বার গ্রাফটি খুব বড় হয়ে যায়, যেমন উপরে বাম দিকে চিত্রটিতে দেখানো হয়েছে।
যখন আপনি সরাসরি ত্রুটি পয়েন্ট উপরে বা প্রায় 1-2 মিটার সামনে এবং ত্রুটি পয়েন্ট পিছনে হয়,আপনি লক্ষ্য করবেন যে লাল এবং সবুজ বার গ্রাফ খুব ছোট হয়ে এবং উপরে ডানদিকে ইমেজ দেখানো হয় হিসাবে পর্দায় প্রদর্শিত হবে.
একবার আপনি ত্রুটি পয়েন্ট অতিক্রম করলে, উদাহরণস্বরূপ ত্রুটি পয়েন্ট থেকে প্রায় ৫ মিটার দূরে, আপনি লক্ষ্য করবেন যে সবুজ বার গ্রাফটি খুব বড় হয়ে যায়।
এই ভাবে, ধৈর্যের সাথে অনুসন্ধান করে, আপনি ত্রুটির অবস্থান খুঁজে পেতে পারেন।
