XHHV535-2L 35kv DC ইমপ্লাস 1000j ভূগর্ভস্থ তারের ত্রুটি অবস্থান জন্য সারজেন্ট জেনারেটর
এই XHHV535-2L উচ্চ ভোল্টেজ সার্জ জেনারেটর DC উচ্চ ভোল্টেজ উৎস, শক্তি সঞ্চয় ক্যাপাসিটার, স্রাব বল ডিভাইস, স্বয়ংক্রিয় স্রাব ডিভাইস একত্রিত,এবং একটি কার্ট টাইপ হাই-এন্ড পরীক্ষামূলক যন্ত্র.
এই সরঞ্জামটি ঐতিহ্যগত পরীক্ষামূলক ডিভাইসের সুবিধা, বহনযোগ্যতা, নিরাপত্তা এবং নির্ভরযোগ্যতার সমস্যাগুলি সম্পূর্ণরূপে সমাধান করে। উচ্চ ভোল্টেজ পালস জেনারেটর উচ্চ নির্ভুলতা ব্যবহার করে,উচ্চ স্থিতিশীলতা বিশেষ উচ্চ ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ প্রযুক্তি, যা পুরো মেশিনটিকে কাঠামোগতভাবে সহজ করে তোলে।
মানুষের মূল অভ্যাসকে ধরে রাখার জন্য ট্রান্সফরমার এবং অপারেটিং বক্স ব্যবহার করে ডিসি উচ্চ ভোল্টেজ উৎপন্ন করা,এই পালস জেনারেটর একটি মানবিক নকশা অপারেশন মোড গ্রহণ এবং একটি মাইক্রো নির্ভরযোগ্য সার্কিট নকশা একীভূত. এটি নিরাপদ, নির্ভরযোগ্য এবং স্বজ্ঞাত। সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন, এবং এটি স্বয়ংক্রিয় টাইমিং প্রভাব, ম্যানুয়াল প্রভাব এবং চাপ প্রতিরোধের ফাংশন আছে।এটি বর্তমানে চীন মধ্যে সবচেয়ে ব্যবহারকারী বন্ধুত্বপূর্ণ কার্ট টাইপ ডিসি প্রভাব উচ্চ ভোল্টেজ সরঞ্জাম.
★ অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, অতিরিক্ত উত্তাপ স্বয়ংক্রিয় সুরক্ষা ফাংশন সঙ্গে;
★ ডিসি সহ্য ভোল্টেজ, প্রভাব নিষ্কাশন ফাংশন;
★ অভিন্ন এবং নিয়ন্ত্রিত উচ্চ ভোল্টেজ পালস আউটপুট;
★ সুপার শর্ট সার্কিট সুরক্ষা ফাংশন, যা উচ্চ-ভোল্টেজ আউটপুট সরাসরি গ্রাউন্ডে শর্ট সার্কিট করতে পারে;
★ এটিতে বর্তমান এবং ভোল্টেজের জন্য দ্বৈত 1.5-স্তরের পয়েন্টার মিটার প্রদর্শন রয়েছে, যা স্বজ্ঞাত এবং পরিষ্কার, এবং ইমপ্যাক্ট ডিসচার্জ প্রক্রিয়া এক নজরে পরিষ্কার;
★ উচ্চ-ভোল্টেজ পার্শ্ব ভোল্টেজ পরিমাপ, বাস্তব সময় এবং সঠিক;
★ শূন্য শুরু সুরক্ষা, এবং potentiometer শূন্য আউটপুট ফাংশন সঙ্গে, নিরাপদ এবং নির্ভরযোগ্য;
★ অনন্য উচ্চ-ভোল্টেজ পরিমাপ নকশা, বন্ধ অবস্থায়, ভোল্টমিটার বাস্তব সময়ে ক্যাপাসিটার ভোল্টেজ নির্দেশ করতে পারে;
★ নিষ্কাশন সময় একটি উপযুক্ত ব্যবধান মধ্যে নির্বিচারে সেট করা যেতে পারে;
★ জরুরী স্টপ ফাংশন সহ, জরুরী ক্ষেত্রে, উচ্চ ভোল্টেজ আউটপুটটি জরুরিভাবে বন্ধ করুন।
| XHHV535-2L |
ডিসি সহ বহনযোগ্য 35kV উচ্চ ভোল্টেজ সার্জ জেনারেটর ভোল্টেজ পরীক্ষার কার্যকারিতা সহ্য করে |
| উচ্চ ভোল্টেজ |
0~32kV নিয়মিত |
| উচ্চ ভোল্টেজের আংশিক চাপ |
ভোল্টেজ নির্ভুলতা ২।5 |
| অন্তর্নির্মিত ক্যাপাসিটর |
2μF |
| স্রাব ক্ষমতা |
0-1024J |
| আউটপুট ভোল্টেজ পোলারিটি |
নেতিবাচক মেরুতা |
| আঘাতের ক্ষমতা |
৪০০ ওয়াট |
| ওভারকরেন্ট সুরক্ষা |
৮ এমএ (৩ সেকেন্ডের বেশি) |
| কাজের ক্ষমতা |
এসি 220V ± 10%, 50Hz ± 2Hz ((60Hz) |
| আউটপুট ভোল্টেজ পোলারিটি |
নেতিবাচক মেরুতা |
| অতিরিক্ত তাপমাত্রা সুরক্ষা |
৬৫ ডিগ্রি সেলসিয়াস |
| ওজন |
<৩০ কেজি |
| পরিবেশে তাপমাত্রা |
-২০-+৫০ ডিগ্রি সেলসিয়াস |
| খণ্ড |
540L×300W×450H মিমি |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

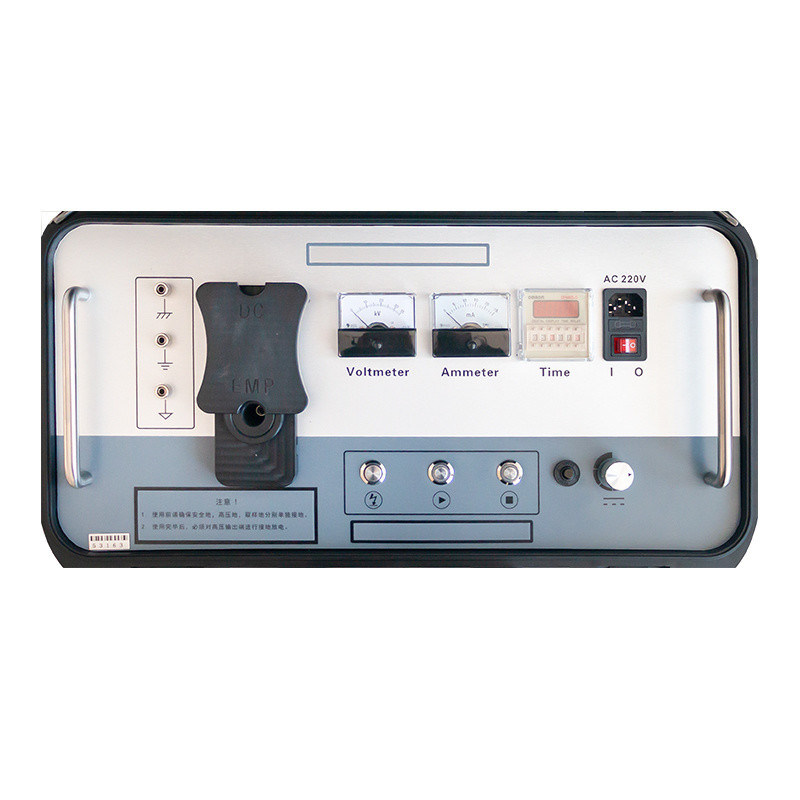

প্যানেল ফাংশন বর্ণনা
1.সুরক্ষা মাঠ: যন্ত্রের শেলের গ্রাউন্ডটি নির্ভরযোগ্যভাবে গ্রাউন্ডের সাথে সংযুক্ত হতে হবে যাতে যন্ত্রের শেলটি বিদ্যুৎশক্তিতে পরিণত হয় না বা লোকেরা বিদ্যুৎ শক পায় না।
2.উচ্চ ভোল্টেজ জমি: উচ্চ-ভোল্টেজ লেজ নামেও পরিচিত, উচ্চ-ভোল্টেজ ফুটো এবং স্রাব প্রতিরোধ করার জন্য এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। দুর্বল যোগাযোগের ফলে ভোল্টেজ বৃদ্ধি ব্যর্থ হতে পারে,যন্ত্রের অভ্যন্তরীণ উপাদানগুলির উচ্চ-ভোল্টেজ ব্রেকডাউন ক্ষতি, এবং যন্ত্রের অভ্যন্তরীণ ফুটো বা স্রাবের কারণে নিরাপত্তা দুর্ঘটনা।
3.নমুনা গ্রহণের স্থান: ইমপলস এনার্জি স্টোরেজ ক্যাপাসিটরের নেগেটিভ টার্মিনালের একটি উচ্চ ভোল্টেজ রয়েছে এবং এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক।এটি নমুনা গ্রহণের জন্য ব্যবহার করা হয় যখন তরঙ্গরূপটি তারের ত্রুটি পরীক্ষকের উচ্চ-ভোল্টেজ ফ্ল্যাশওভারের অবস্থায় নমুনা নেওয়া হয়(উচ্চ ভোল্টেজ ফ্ল্যাশওভার ছাড়াই নমুনা নেওয়া এখনও নির্ভরযোগ্য গ্রাউন্ডিং প্রয়োজন) ।
4.ডিসচার্জ বোতাম: এই বোতাম টিপুন বল ফাঁক সঙ্গে যোগাযোগ করতে, এবং ম্যানুয়ালি নিষ্কাশন. (প্রতিটি কী চাপ সময়কাল 1s অতিক্রম করতে পারে না) ।
5.উচ্চ ভোল্টেজ স্টার্ট বোতামঃযখন স্টার্ট বোতামের আলো জ্বলছে, এর অর্থ হল যে ভোল্টেজ আউটপুট শূন্য অবস্থায় রয়েছে। যখন আলো জ্বলছে, স্টার্ট বোতামটি বৈধ।যদি পাওয়ার সুইচ চালু করার পর স্টার্ট বাটন আলো চালু না হয়, আলো চালু না হওয়া পর্যন্ত ভোল্টেজ সমন্বয় বোতামটি ঘড়িঘড়ি নির্দেশিতভাবে ঘুরিয়ে দিন। যখন স্টার্ট বোতামের আলো চালু থাকে, ডিভাইসটি চালু করতে এবং উচ্চ ভোল্টেজ আউটপুট তৈরি করতে এই বোতামটি টিপুন।
6.হাই ভোল্টেজ স্টপ বোতাম: পরীক্ষা শেষ হলে বা অস্বাভাবিকতা দেখা দিলে, উচ্চ-ভোল্টেজ আউটপুট বন্ধ করার জন্য এই বোতামটি চাপুন, উচ্চ-ভোল্টেজ আলোটি বন্ধ হয়ে যায় এবং অভ্যন্তরীণ নিষ্কাশন বলটি কাজ বন্ধ করে দেয়।যখন স্টপ বোতাম চালু থাকে, এর মানে হল যে উচ্চ ভোল্টেজ আউটপুট আছে, এবং যখন এটি বন্ধ, এর মানে হল যে উচ্চ ভোল্টেজ আউটপুট নেই।
7.ওভার-কন্ট্রাক্ট সুরক্ষা সুইচ: এই বোতাম টিপুন, ওভার-কন্ট্রাক্ট সুরক্ষা চালু করা হয়, এবং এই বোতামটি পপ আপ, এবং ওভার-কন্ট্রাক্ট সুরক্ষা কাজ করে। শুধুমাত্র যখন এই বোতাম টিপুন, উচ্চ ভোল্টেজ আউটপুট আছে।অতিরিক্ত বর্তমান সুরক্ষা সক্রিয় করা হয় পরে, এটা বন্ধ করা আবশ্যক.
8.ভোল্টেজ সমন্বয়: ডিভাইসটি চালু করার পরে, আপনাকে প্রথমে ঘড়ির কাঁটার বিপরীত দিকে নীচে ঘুরিয়ে দিতে হবে, স্টার্ট বোতাম টিপুন এবং তারপরে ঘড়ির কাঁটার দিকে সামঞ্জস্য করুন যাতে আউটপুট উচ্চ ভোল্টেজটি ছোট থেকে বড় পর্যন্ত বৃদ্ধি পায়,এবং আউটপুট উচ্চ ভোল্টেজ ছোট থেকে বড় থেকে কমাতে ঘড়িঘড়ি বিপরীতে সামঞ্জস্য.
9.পাওয়ার সুইচ: "গিয়ার ১" এসি ২২০ ভোল্ট পাওয়ার সাপ্লাই সুইচ চালু করে এবং "গিয়ার ০" সিস্টেমের পাওয়ার বন্ধ করে দেয়।
10.ফিউজ সকেটঃযেখানে এসি 220 ভোল্ট পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টল করা আছে।
11.পাওয়ার সকেট: যন্ত্রের কাজের পাওয়ার সাপ্লাই, এসি 220 ভোল্ট সংযোগ পোর্ট।
12.সময় সেটিংঃডিসচার্জ সময় ব্যবধান সেট করুন।
13.এম্পমিটার:নিম্ন ভোল্টেজের দিকে বর্তমানের নির্দেশনা।
14.ভোল্টমিটার:উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ kV মিটার নির্দেশ করে।
15.উচ্চ ভোল্টেজ আউটপুট (EMP): যখন প্রভাবিত স্রাব, উচ্চ ভোল্টেজ আউটপুট লাইন সংযোগ করুন।
16.হাই ভোল্টেজ আউটপুট (ডিসি):যখন ডিসি ভোল্টেজ সহ্য করে, উচ্চ ভোল্টেজ আউটপুট লাইন সংযোগ করুন।
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
প্যাকিং তালিকা
অ্যাপ্লিকেশন-ভূগর্ভস্থ তারের ত্রুটি অবস্থান, তারের ভোল্টেজ প্রতিরোধ পরীক্ষা
