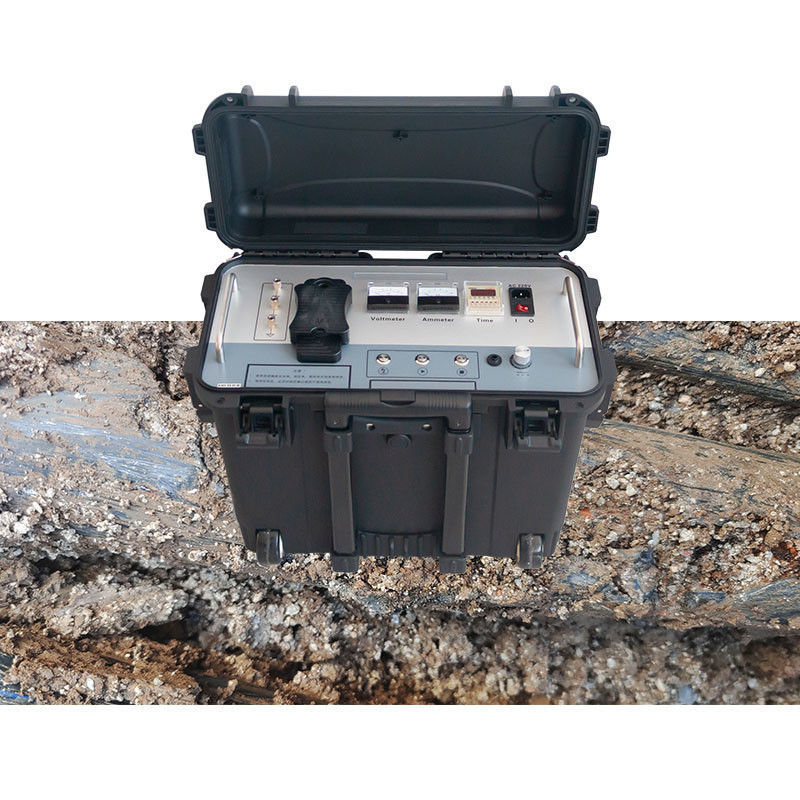

XHHV535-2L 35kv ডিসি ইম্পালস 1000j সার্জ জেনারেটর আন্ডারগ্রাউন্ড কেবল ফল্ট লোকেশনের জন্য
এই XHHV535-2L উচ্চ ভোল্টেজ সার্জ জেনারেটর ডিসি উচ্চ ভোল্টেজ উৎস, শক্তি সঞ্চয় ক্যাপাসিটর, ডিসচার্জ বল ডিভাইস, স্বয়ংক্রিয় ডিসচার্জ ডিভাইস এবং একটি কার্ট-টাইপ উচ্চ-এন্ড পরীক্ষামূলক যন্ত্রকে একত্রিত করে।
সরঞ্জামটি ঐতিহ্যবাহী পরীক্ষামূলক ডিভাইসের সুবিধা, বহনযোগ্যতা, নিরাপত্তা এবং নির্ভরযোগ্যতার সমস্যাগুলি সম্পূর্ণরূপে সমাধান করে। উচ্চ ভোল্টেজ পালস জেনারেটর উচ্চ-নির্ভুলতা, উচ্চ-স্থিতিশীলতা সম্পন্ন বিশেষ উচ্চ-ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ-ফ্রিকোয়েন্সি উচ্চ-ভোল্টেজ প্রযুক্তি ব্যবহার করে, যা পুরো মেশিনটিকে সহজ কাঠামো প্রদান করে।
ট্রান্সফরমার এবং অপারেটিং বক্স ব্যবহার করে ডিসি উচ্চ ভোল্টেজ তৈরি করার মানুষের আসল অভ্যাস ধরে রাখার জন্য, এই পালস জেনারেটর একটি মানবিক ডিজাইন অপারেশন মোড গ্রহণ করে এবং একটি মাইক্রো-নির্ভরযোগ্য সার্কিট ডিজাইনকে একত্রিত করে। এটি নিরাপদ, নির্ভরযোগ্য এবং স্বজ্ঞাত। সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন করে এবং এতে স্বয়ংক্রিয় টাইমিং প্রভাব, ম্যানুয়াল প্রভাব এবং চাপ প্রতিরোধের কাজও রয়েছে। এটি বর্তমানে চীনের সবচেয়ে ব্যবহারকারী-বান্ধব কার্ট-টাইপ ডিসি প্রভাব উচ্চ-ভোল্টেজ সরঞ্জাম।
★ অতিরিক্ত কারেন্ট, অতিরিক্ত ভোল্টেজ, অতিরিক্ত তাপ স্বয়ংক্রিয় সুরক্ষা ফাংশন সহ;
★ ডিসি সহ্য করার ক্ষমতা, প্রভাব স্রাব ফাংশন সহ;
★ অভিন্ন এবং নিয়ন্ত্রণযোগ্য উচ্চ-ভোল্টেজ পালস আউটপুট;
★ অতি-শর্ট-সার্কিট সুরক্ষা ফাংশন, যা উচ্চ-ভোল্টেজ আউটপুটকে সরাসরি গ্রাউন্ডের সাথে শর্ট-সার্কিট করতে পারে;
★ এতে কারেন্ট এবং ভোল্টেজের জন্য ডুয়াল 1.5-লেভেল পয়েন্টার মিটার ডিসপ্লে রয়েছে, যা স্বজ্ঞাত এবং পরিষ্কার, এবং প্রভাব স্রাব প্রক্রিয়াটি এক নজরে পরিষ্কার;
★ উচ্চ-ভোল্টেজ সাইড ভোল্টেজ পরিমাপ, রিয়েল-টাইম এবং নির্ভুল;
★ শূন্য স্টার্ট সুরক্ষা সহ, এবং পটেনশিওমিটার শূন্য আউটপুট ফাংশন, নিরাপদ এবং নির্ভরযোগ্য;
★ অনন্য উচ্চ-ভোল্টেজ পরিমাপ ডিজাইন, বন্ধ অবস্থায়, ভোল্টমিটার ক্যাপাসিটরের ভোল্টেজ রিয়েল টাইমে নির্দেশ করতে পারে;
★ স্রাবের সময় একটি উপযুক্ত ব্যবধানে ইচ্ছামত সেট করা যেতে পারে;
★ জরুরী অবস্থার ক্ষেত্রে, জরুরীভাবে উচ্চ ভোল্টেজ আউটপুট বন্ধ করতে জরুরী স্টপ ফাংশন সহ।
| XHHV535-2L |
ডিসি সহ্য করার ক্ষমতা পরীক্ষা ফাংশন সহ পোর্টেবল 35kV উচ্চ ভোল্টেজ সার্জ জেনারেটর |
| প্রভাব উচ্চ ভোল্টেজ: |
0~32kV নিয়মিত |
| উচ্চ ভোল্টেজ আংশিক চাপ |
ভোল্টেজ নির্ভুলতা 2.5 |
| অন্তর্নির্মিত ক্যাপাসিটর |
2μF |
| স্রাব শক্তি |
0-1024J |
| আউটপুট ভোল্টেজ পোলারিটি |
নেতিবাচক পোলারিটি |
| প্রভাব শক্তি |
400W |
| ওভারকারেন্ট সুরক্ষা |
8mA (3 সেকেন্ডের বেশি) |
| ওয়ার্কিং পাওয়ার |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| আউটপুট ভোল্টেজ পোলারিটি |
নেতিবাচক পোলারিটি |
| অতিরিক্ত তাপমাত্রা সুরক্ষা |
65ºC |
| আশেপাশের তাপমাত্রা |
-20~+50ºC |
প্যানেল ফাংশন বর্ণনা
1. নিরাপত্তা গ্রাউন্ড: যন্ত্রের শেলের গ্রাউন্ডটিকে অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ডের সাথে সংযুক্ত করতে হবে যাতে যন্ত্রের শেল বিদ্যুতায়িত হওয়া বা মানুষ আহত হওয়া থেকে রক্ষা করা যায়।
2. উচ্চ-ভোল্টেজ গ্রাউন্ড: উচ্চ-ভোল্টেজ লেক এবং স্রাব রোধ করতে এটিকে উচ্চ-ভোল্টেজ টেলও বলা হয়, এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। দুর্বল সংযোগের ফলে ভোল্টেজ বৃদ্ধি করতে ব্যর্থতা, যন্ত্রের অভ্যন্তরীণ উপাদানগুলির উচ্চ-ভোল্টেজ ভাঙ্গন ক্ষতি এবং যন্ত্রের অভ্যন্তরীণ ফুটো বা স্রাবের কারণে নিরাপত্তা দুর্ঘটনা হতে পারে।
3. নমুনা স্থান: পালস শক্তি সঞ্চয় ক্যাপাসিটরের নেতিবাচক টার্মিনালের একটি উচ্চ ভোল্টেজ রয়েছে এবং এটি অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত। কেবল ফল্ট পরীক্ষকের উচ্চ-ভোল্টেজ ফ্ল্যাশওভার অবস্থায় তরঙ্গরূপের নমুনা নেওয়ার সময় এটি নমুনা করার জন্য ব্যবহৃত হয়। (উচ্চ-ভোল্টেজ ফ্ল্যাশওভার ছাড়াই নমুনা এখনও নির্ভরযোগ্য গ্রাউন্ডিং প্রয়োজন)।
4. ডিসচার্জ বোতাম: বলের ফাঁকের সাথে সংযোগ তৈরি করতে এবং ম্যানুয়ালি স্রাব করতে এই বোতাম টিপুন। (প্রতিটি কী প্রেসের সময়কাল 1 সেকেন্ডের বেশি হতে পারে না)।
5.উচ্চ-ভোল্টেজ স্টার্ট বোতাম: যখন স্টার্ট বোতামের আলো জ্বলে, তার মানে হল ভোল্টেজ আউটপুট শূন্য অবস্থায় আছে। যখন আলো জ্বলে, স্টার্ট বোতামটি বৈধ। পাওয়ার সুইচ চালু করার পরে যদি স্টার্ট বোতামের আলো না জ্বলে, তাহলে ভোল্টেজ অ্যাডজাস্টমেন্ট নবটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরান যতক্ষণ না আলো জ্বলে। যখন স্টার্ট বোতামের আলো জ্বলে, তখন ডিভাইসটি শুরু করতে এবং উচ্চ ভোল্টেজ আউটপুট তৈরি করতে এই বোতাম টিপুন।
6. উচ্চ-ভোল্টেজ স্টপ বোতাম: পরীক্ষা সম্পন্ন হলে বা অস্বাভাবিকতা দেখা দিলে, উচ্চ-ভোল্টেজ আউটপুট বন্ধ করতে এই বোতাম টিপুন, উচ্চ-ভোল্টেজ আলো নিভে যায় এবং অভ্যন্তরীণ স্রাব বল কাজ করা বন্ধ করে দেয়। যখন স্টপ বোতাম চালু থাকে, তার মানে উচ্চ ভোল্টেজ আউটপুট আছে, এবং যখন এটি বন্ধ থাকে, তার মানে কোন উচ্চ ভোল্টেজ আউটপুট নেই।
7. ওভার-কারেন্ট সুরক্ষা সুইচ: এই বোতাম টিপুন, ওভার-কারেন্ট সুরক্ষা চালু হয় এবং এই বোতামটি পপ আপ হয় এবং ওভার-কারেন্ট সুরক্ষা কাজ করে। শুধুমাত্র যখন এই বোতামটি নিচে চাপানো হয়, তখনই উচ্চ ভোল্টেজ আউটপুট হয়। ওভারকারেন্ট সুরক্ষা সক্রিয় হওয়ার পরে, এটি স্রাব করতে বন্ধ করতে হবে।
8. ভোল্টেজ সমন্বয়: ডিভাইসটি চালু করার পরে, প্রথমে নবটিকে ঘড়ির কাঁটার বিপরীত দিকে নীচে ঘোরাতে হবে, স্টার্ট বোতাম টিপুন এবং তারপরে ঘড়ির কাঁটার দিকে ঘুরিয়ে ছোট থেকে বড় পর্যন্ত আউটপুট উচ্চ ভোল্টেজ বাড়াতে হবে এবং বড় থেকে ছোট পর্যন্ত আউটপুট উচ্চ ভোল্টেজ কমাতে ঘড়ির কাঁটার বিপরীত দিকে ঘোরাতে হবে।
9. পাওয়ার সুইচ: "গিয়ার 1" AC 220V পাওয়ার সাপ্লাই সুইচ চালু করে এবং "গিয়ার 0" সিস্টেম পাওয়ার বন্ধ করে।
10. ফিউজ সকেট: যেখানে AC 220V পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টল করা আছে।
11. পাওয়ার সকেট: যন্ত্রের কাজের পাওয়ার সাপ্লাই, AC 220V সংযোগ পোর্ট।
12. সময় নির্ধারণ: স্রাবের সময় ব্যবধান সেট করুন।
13. অ্যামিটার: নিম্ন ভোল্টেজ দিকের কারেন্টের ইঙ্গিত।
14. ভোল্টমিটার: উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ নির্দেশক kV মিটার।
15. উচ্চ-ভোল্টেজ আউটপুট (EMP): প্রভাব স্রাবের সময়, উচ্চ-ভোল্টেজ আউটপুট লাইনটি সংযুক্ত করুন।
16. উচ্চ ভোল্টেজ আউটপুট (ডিসি): ডিসি সহ্য করার ক্ষমতা হলে, উচ্চ ভোল্টেজ আউটপুট লাইনটি সংযুক্ত করুন।প্যাকিং তালিকাঅ্যাপ্লিকেশন-আন্ডারগ্রাউন্ড কেবল ফল্ট লোকেশন, কেবল সহ্য করার ক্ষমতা পরীক্ষা
