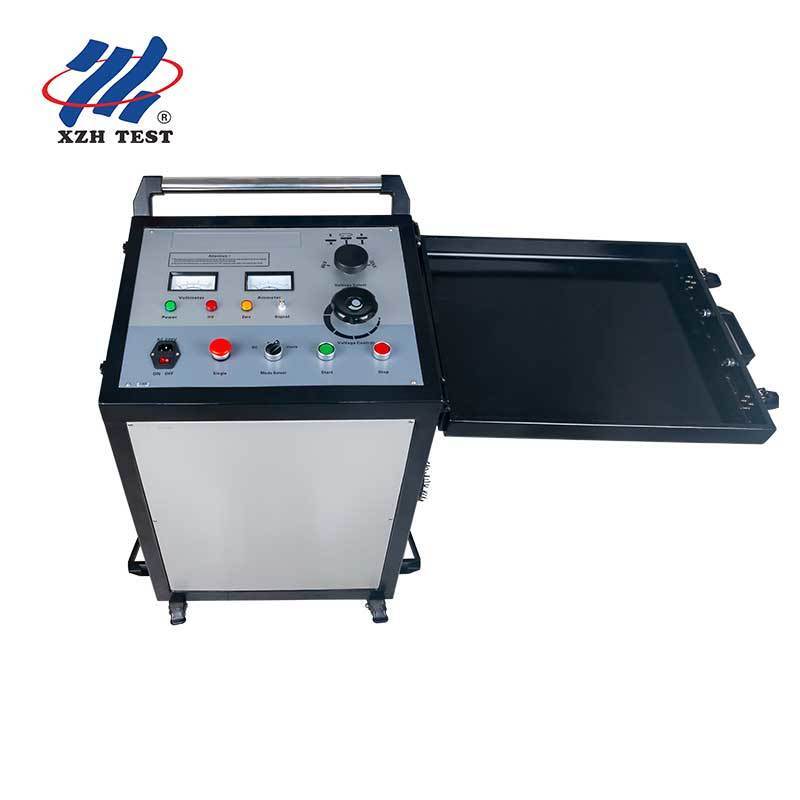

কাস্টমাইজযোগ্য শিল্ডেড এইচভি কেবল থাম্পার XHHV535-4TS ফল্ট লোকেটর কন্ট্রাক্টরদের জন্য তিনটি ভোল্টেজ রেঞ্জ 8 16 32kV

এক্সএইচএইচভি 535-4 টিএস এমন সংস্থাগুলির জন্য নির্মিত যা তাদের তারের ত্রুটি সনাক্তকরণ সরঞ্জামগুলিতে নমনীয়তার প্রয়োজন।আপনি আপনার পরিষেবা অঞ্চলে বিভিন্ন ভোল্টেজ শ্রেণি পরিচালনা একটি ঠিকাদার কিনা, একটি ইউটিলিটি কাস্টম-কনফিগারড সার্জ জেনারেটরগুলির সাথে তার বহরকে মানসম্মত করে, অথবা আপনার বাজারের জন্য OEM ব্র্যান্ডের সরঞ্জাম খুঁজছেন এমন একটি পরিবেশক ∙ 4TS আপনার প্রয়োজনীয়তার সাথে মানিয়ে নেয়।

এক্সএইচএইচভি 535-4 টিএস একটি সম্পূর্ণ সুরক্ষিত উচ্চ-ভোল্টেজ বিভাগের বৈশিষ্ট্যযুক্ত যা একটি বন্ধ ধাতব হাউজিংয়ের মধ্যে ডিসি পাওয়ার উত্স, শক্তি সঞ্চয় ক্যাপাসিটার এবং স্রাব গোলক সমাবেশকে বিচ্ছিন্ন করে।এই নকশা ক্ষেত্র এবং শিল্প অপারেশন জন্য তিনটি গুরুত্বপূর্ণ উদ্দেশ্য পরিবেশন করে:

• অপারেটর নিরাপত্তাঃসুরক্ষিত চেম্বারটি অপারেশন চলাকালীন শক্তিযুক্ত উপাদানগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জামগুলির জন্য আইইসি 61010-1 সুরক্ষা প্রয়োজনীয়তা অতিক্রম করে সমস্ত উচ্চ-ভোল্টেজ পথগুলি গ্রাউন্ডেড ধাতব বাধাগুলির মধ্যে রয়েছে
• ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতাঃঢালাই করা কাঠামোটি সার্জ স্রাব ইভেন্টের সময় বিকিরণ করা ইএমআইকে হ্রাস করে, সংবেদনশীল কোলোকেটেড যন্ত্রপাতি যেমন টিডিআর ক্যাবল পরীক্ষক, শাব্দ-চৌম্বকীয় পয়েন্টার,ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে যোগাযোগ সরঞ্জাম
• পরিবেশগত প্রতিরোধ ক্ষমতাঃসংলগ্ন নকশাটি পরিবহন এবং সাইটে মোতায়েনের সময় ধুলো, আর্দ্রতা এবং যান্ত্রিক প্রভাব থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করেএবং বাইরের ক্যাবল ভল্ট

এক্সএইচএইচভি 535-4 টিএস একটি কাস্টমাইজযোগ্য প্ল্যাটফর্ম হিসাবে ডিজাইন করা হয়েছে। এক্সজেডএইচ টেস্ট নিম্নলিখিত কনফিগারযোগ্যতার সাথে ওএম এবং ওডিএম অর্ডারগুলি সমর্থন করেঃ

মডুলার সার্জ জেনারেটরের বিপরীতে যেখানে পৃথক ডিসি সরবরাহ, ক্যাপাসিটর ব্যাংক, এবং উচ্চ ভোল্টেজ ক্যাবল দ্বারা আন্তঃসংযুক্ত স্রাব গোলাকার মডিউল প্রয়োজন,এক্সএইচএইচভি৫৩৫-৪টিএস তিনটি উপসিস্টেমকে এক সুরক্ষিত বাক্সে একত্রিত করে:

• ডিসি হাই ভোল্টেজ পাওয়ার সোর্সঃঅন্তর্নির্মিত সংশোধনকারী এবং স্টেপ-আপ ট্রান্সফরমার, প্রতিটি ভোল্টেজ পরিসরের মধ্যে ক্রমাগত নিয়ন্ত্রিত ডিসি আউটপুট প্রদান করে
• এনার্জি স্টোরেজ ক্যাপাসিটর ব্যাংকঃতিনটি অভ্যন্তরীণ ক্যাপাসিটার (4/16/64μF) স্বয়ংক্রিয়ভাবে ভোল্টেজ পরিসীমা সুইচ দ্বারা নির্বাচিত ️ কোন বাহ্যিক ক্যাপাসিটার সংযোগ বা ম্যানুয়াল পুনরায় কনফিগারেশন
• ডিসচার্জ স্ফিয়ার সমাবেশঃনিয়ন্ত্রণযোগ্য, পুনরাবৃত্তিযোগ্য উত্তাপের বৈশিষ্ট্যগুলির জন্য সুরক্ষিত বিভাগের মধ্যে আবদ্ধ, নিয়মিত ফাঁক সহ সুনির্দিষ্ট মেশিনযুক্ত টংস্টেন-অ্যালগ্রিড ডিসচার্জ গোলকগুলি

1. TDR দিয়ে প্রাক-অবস্থানঃত্রুটি দূরত্ব অনুমান করার জন্য একটি টিডিআর ক্যাবল ফল্ট লোকেটার (যেমন এক্সজেডএইচ টেস্ট 502 সিরিজ) ব্যবহার করুন। 4 টিএসের অভ্যন্তরীণ তরঙ্গরূপ নমুনা মডিউলটি টিডিআর অধিগ্রহণের জন্য একটি পরিষ্কার ট্রিগার সংকেত সরবরাহ করে
2. ভোল্টেজ পরিসীমা নির্বাচন করুনঃ8kV, 16kV, অথবা 32kV চয়ন করুন তারের ভোল্টেজ রেটিং উপর ভিত্তি করে
3. শূন্য-চেক এবং স্টার্টঃশূন্য-পজিশন সূচক আলোকিত হয় তা নিশ্চিত করুন, স্টার্ট টিপুন, তারপর পছন্দসই জোয়ার স্তরের ভোল্টেজ বৃদ্ধি
4. অ্যাকোস্টিক-ম্যাগনেটিক পদ্ধতির সাথে সঠিক অবস্থানঃ4TS প্রায় 4 সেকেন্ডের ব্যবধানে নিয়ন্ত্রিত 2048J সার্জ ডিসচার্জ সরবরাহ করে।নির্গমন শব্দ এবং ইলেকট্রোম্যাগনেটিক সংকেত ক্যাপচার করার জন্য আনুমানিক ত্রুটি অবস্থানে একটি শাব্দ-চৌম্বকীয় পয়েন্টার (যেমন XZH TEST XHDD503) ব্যবহার করুন
5. মার্ক এবং এক্সক্যাভেট:একবার ত্রুটি পয়েন্ট শব্দগতভাবে নিশ্চিত করা হয়, পৃষ্ঠ চিহ্নিত, 4TS de-energize এবং লক্ষ্যবস্তু খনন সঙ্গে এগিয়ে যান
