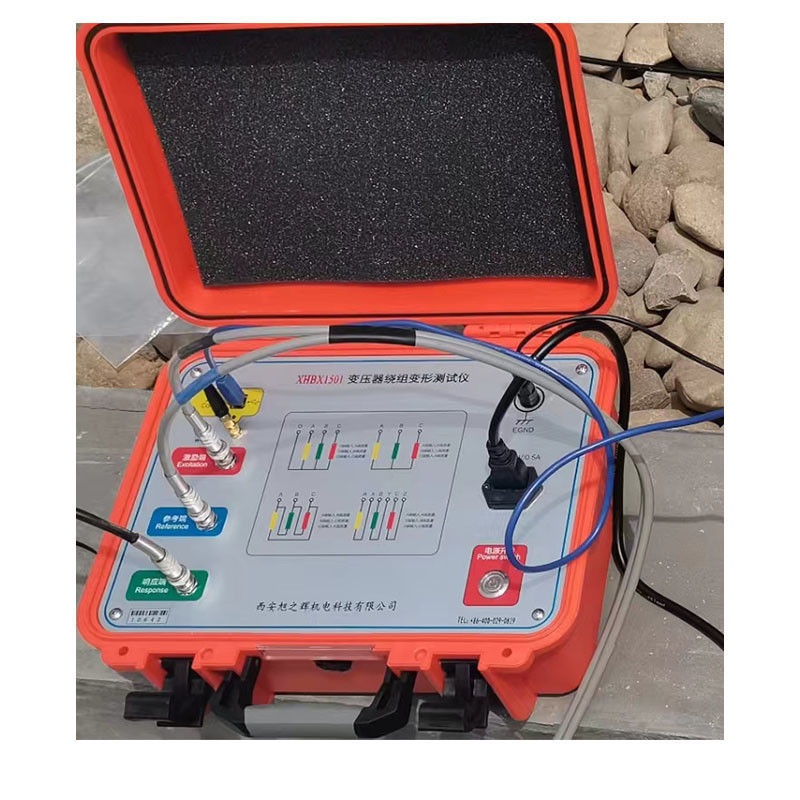

ট্রান্সফরমার উইন্ডিং ডিফোর্মেশন টেস্টার (SFRA) XHBX1501
ট্রান্সফরমার ওয়ালিং বিকৃতি পরীক্ষক উপর ভিত্তি করে ট্রান্সফরমার অভ্যন্তরীণ ত্রুটির উপর নির্ভুল নির্ণয় করতে পারে, যা ট্রান্সফরমার ওয়ালিংয়ের অভ্যন্তরের বৈশিষ্ট্যগত পরামিতিগুলির পরিমাপের উপর ভিত্তি করে,উন্নত দেশগুলো দ্বারা উন্নত ও উন্নত ফ্রিকোয়েন্সি রেসপন্স অ্যানালিসিস (এফআরএ) পদ্ধতি ব্যবহার করেএটি ৬৩-৫০০ কিলোভোল্ট পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ কাঠামোর ত্রুটির সনাক্তকরণের জন্য প্রযোজ্য।
প্রতিক্রিয়া বিশ্লেষণ পদ্ধতির উপর ভিত্তি করে, যন্ত্রটি বিভিন্ন ফ্রিকোয়েন্সি ডোমেইনে ট্রান্সফরমার অভ্যন্তরীণ উইন্ডিং পরামিতিগুলির প্রতিক্রিয়া পরিবর্তনগুলি পরিমাণযুক্ত করে এবং উইন্ডিং বিকৃতি নির্ণয় করে,বুলিং, স্থানচ্যুতি, টিল্টিং, ইন্টার-টার্ন শর্ট সার্কিট বিকৃতি এবং ফেজ-টু-ফেজ যোগাযোগ শর্ট সার্কিট ত্রুটি সঠিকভাবে।ট্রান্সফরমারটি ঢাকনা তুলে না নিয়ে এবং বিচ্ছিন্ন না করে পরীক্ষাটি করা যেতে পারে, যা এটিকে ট্রান্সফরমারের অভ্যন্তরীণ ত্রুটির জন্য একটি সত্যিকারের অ-ধ্বংসাত্মক সনাক্তকরণ ডিভাইস করে তোলে।
অ্যাপ্লিকেশন এবং লক্ষ্য শ্রোতাঃএক্সএইচবিএক্স১৫০১ একটি বিশুদ্ধ এসএফআরএ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার হিসেবে অবস্থিত।শর্ট সার্কিট ইম্পেড্যান্স স্ক্রীনিং পদ্ধতির পরিপূরক (eউদাহরণস্বরূপ XHZK1620) এবং একই শ্রেণীর ডুয়াল-মোড ফ্রিকোয়েন্সি রেসপন্স অ্যান্ড ইম্পেড্যান্স টেস্টার (যেমন XHBX1502) ।এটি বিদ্যুৎ নেটওয়ার্ক রক্ষণাবেক্ষণ কেন্দ্রগুলির জন্য ডিজাইন করা হয়েছে যা পুনর্বিবেচনা এবং দুর্ঘটনার পরে নির্ণয় করে, প্রধান ট্রান্সফরমার অবস্থা-ভিত্তিক রক্ষণাবেক্ষণের জন্য বিদ্যুৎ উৎপাদনের উদ্যোগ (তাপীয়, জলবিদ্যুৎ ও পারমাণবিক বিদ্যুৎ কেন্দ্র), ইস্পাতের মতো বড় শিল্প ব্যবহারকারী,অপরিহার্য ট্রান্সফরমার স্বাস্থ্য ব্যবস্থাপনার জন্য পেট্রোকেমিক্যাল এবং রেলওয়ে ট্র্যাকশন সাবস্টেশন, এবং তৃতীয় পক্ষের পাওয়ার টেস্টিং ইনস্টিটিউটগুলি DL/T911-2016 স্ট্যান্ডার্ড পরিষেবা সরবরাহ করে।
স্ক্যান মোড
লিনিয়ার স্ক্যানিং বিতরণঃপরিমাপ ফ্রিকোয়েন্সি পরিসীমাঃ (10Hz) - (10MHz), 40000 স্ক্যানিং পয়েন্ট, রেজোলিউশন 0.25kHz, 0.5kHz এবং 1kHz।
সেগমেন্ট ফ্রিকোয়েন্সি স্ক্যানিং বিতরণঃস্কেপ ফ্রিকোয়েন্সি পরিমাপের পরিসীমাঃ (0.5kHz) - (1MHz), 2000 স্ক্যানিং পয়েন্ট; উপ-ব্যান্ডঃ (0.5kHz) - ((10kHz), (10kHz) - ((100kHz), (100kHz) - ((500kHz), (500kHz) - ((1000kHz) ।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
স্পেসিফিকেশন |
| প্রযোজ্য ট্রান্সফরমার |
৬৩ কেভি থেকে ৫০০ কেভি পাওয়ার ট্রান্সফরমার |
| লিনিয়ার সাফ রেঞ্জ |
10Hz ~ 10MHz, 40000 পয়েন্ট, রেজোলিউশন 0.25 / 0.5 / 1kHz |
| সেগমেন্ট সুইপ রেঞ্জ |
0.5kHz ~ 1MHz, 2000 পয়েন্ট |
| প্রশস্ততা পরিমাপের পরিসীমা |
-120dB ~ +20dB |
| ব্যাপ্তি পরিমাপের নির্ভুলতা |
0.১ ডিবি |
| স্ক্যানিং ফ্রিকোয়েন্সি যথার্থতা |
0০.০০৫% |
| সিগন্যাল ইনপুট প্রতিবন্ধকতা |
1MΩ |
| সিগন্যাল আউটপুট প্রতিবন্ধকতা |
50Ω |
| সিগন্যাল আউটপুট অ্যাম্প্লিটি |
± 20V |
| পরীক্ষার পুনরাবৃত্তি হার |
99.৯% |
| যন্ত্রের মাত্রা (LxWxH) |
৩৭০ x ৩০০ x ১৭০ মিমি |
| মোট ওজন |
১৩ কেজি |
| অপারেটিং / স্টোরেজ তাপমাত্রা |
-১০ ডিগ্রি সেলসিয়াস ~ +৪০ ডিগ্রি সেলসিয়াস / -২০ ডিগ্রি সেলসিয়াস ~ +৭০ ডিগ্রি সেলসিয়াস |
| আপেক্ষিক আর্দ্রতা |
< ৯০%, অ-কন্ডেনসিং |
উন্নত বৈশিষ্ট্য
অ-আক্রমণাত্মক পরীক্ষাঃট্রান্সফরমারটি ঢাকনা না তুলে এবং ভেঙে ফেলা ছাড়াই পরীক্ষাটি করা যেতে পারে।
উন্নত সুইপ প্রযুক্তি:সঠিক নির্ণয়ের জন্য ডিডিএস ডিজিটাল হাই-স্পিড ফ্রিকোয়েন্সি স্কেপ প্রযুক্তির সাথে সর্বাধিক জনপ্রিয় স্কেপ পদ্ধতি গ্রহণ করুন;
বিস্তৃত প্রয়োগযোগ্যতাঃ৬৩ কেভি-৫০০ কেভি পাওয়ার ট্রান্সফরমারের অভ্যন্তরীণ কাঠামোর ত্রুটি সনাক্তকরণের জন্য উপযুক্ত।
নমনীয় সংযোগঃবিভক্ত কাঠামোঃ পরীক্ষার হোস্ট এবং হোস্ট কম্পিউটার ইউএসবি, ওয়্যারলেস ব্লুটুথ বা ওয়াইফাই ইন্টারফেসের মাধ্যমে সংযুক্ত; ওয়াইফাই ইন্টারফেসটি ট্যাবলেট কম্পিউটার এবং স্মার্টফোনগুলিতে সুবিধাজনকভাবে ব্যবহার করা যেতে পারে;
সহজ বেতারঃক্ষেত্রের তারের সহজ, ব্যবহার করা সহজ;
বিস্তৃত গতিশীল পরিসীমাঃপরিমাপের গতিশীল পরিসীমাঃ -120dB ~ +20dB;
স্ট্যান্ডার্ড সম্মতিঃবিশ্লেষণ সফটওয়্যারটি শক্তিশালী এবং সফটওয়্যার এবং হার্ডওয়্যার সূচকগুলি জাতীয় স্ট্যান্ডার্ড DL/T911-2016 পূরণ করে;
নমনীয় সুইপ বন্টনঃলিনিয়ার বা লোগারিথমিক বন্টন ব্যবহার করে পরিমাপ;
অটো রেঞ্জঃপ্রতিক্রিয়া চ্যানেলের একাধিক পরিসীমা রয়েছে এবং পরিমাপ প্রক্রিয়া চলাকালীন স্বয়ংক্রিয়ভাবে পরিসীমা সামঞ্জস্য করে;
উচ্চ গতির নমুনা গ্রহণঃহাই-স্পিড ডুয়াল-চ্যানেল ১৬-বিট এ/ডি স্যাম্পলিং; যখন ফিল্ড টেস্টের সময় ট্যাপের অবস্থান পরিবর্তন করা হয়, তখন তরঙ্গের আকৃতির বক্ররেখা স্পষ্টভাবে পরিবর্তিত হয়;
বুদ্ধিমান বিশ্লেষণঃস্বয়ংক্রিয় ডেটা বিশ্লেষণ সিস্টেমঃ A, B এবং C ত্রি-ফেজ ঘূর্ণন অনুরূপতা এবং লম্বীয় ঐতিহাসিক তুলনা প্রান্তিক তুলনা, একটি চার স্তরের নির্ণয়ের উপসংহার প্রদান করেঃখুব ভাল ধারাবাহিকতা, ভাল ধারাবাহিকতা, খারাপ ধারাবাহিকতা এবং খুব খারাপ ধারাবাহিকতা;
স্বয়ংক্রিয় প্রতিবেদনঃস্বয়ংক্রিয়ভাবে ওয়ার্ড ইলেকট্রনিক পরীক্ষার প্রতিবেদন তৈরি করে, স্বয়ংক্রিয়ভাবে পরিবেশের অবস্থার পরামিতি সংরক্ষণ করে এবং সুবিধাজনক পরীক্ষার প্রতিবেদন করার জন্য রঙিন মুদ্রণ সমর্থন করে।
মানদণ্ড ও সম্মতি
The XHBX1501 is designed in accordance with DL/T911-2016 "Frequency Response Analysis Method for Power Transformer Winding Deformation" and its amplitude-frequency characteristics meet the national technical indicators for amplitude-frequency characteristic testersফ্রিকোয়েন্সি অক্ষ (অনুভূমিক) উভয় রৈখিক এবং লগারিদমিক স্কেল প্রদান করে, তাই মুদ্রিত বক্ররেখা ব্যবহারকারীর প্রয়োজন অনুযায়ী রৈখিক বা লগারিদমিক হতে পারে।
প্রতিটি ইউনিট একটি ওয়ারেন্টি শংসাপত্র এবং বিক্রয়োত্তর পরিষেবা সমর্থন সঙ্গে বিতরণ করা হয়, এবং কাস্টমাইজেশন নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা মেলে উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এক্সএইচবিএক্স১৫০১ কিসের জন্য ব্যবহৃত হয়?
এটি ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস (এফআরএ) পদ্ধতির উপর ভিত্তি করে একটি ট্রান্সফরমার উইন্ডিং বিকৃতি পরীক্ষক।এটি ট্রান্সফরমার ঘূর্ণায়মান বৈশিষ্ট্যগত পরামিতি পরিমাপ করে ট্রান্সফরমার অভ্যন্তরীণ ত্রুটি সঠিক নির্ণয় করে, এবং 63kV-500kV পাওয়ার ট্রান্সফরমারগুলিতে ওয়াইলিং বিকৃতি, ফুটো, স্থানচ্যুতি, কুলিং, ইন্টার-টার্ন শর্ট সার্কিট বিকৃতি এবং ফেজ-টু-ফেজ যোগাযোগ শর্ট সার্কিট ত্রুটি সনাক্ত করে,কভার তুলে না নিয়ে বা ট্রান্সফরমার ভেঙে না দিয়ে.
প্রশ্ন ২ঃ এটি কোন মানদণ্ড মেনে চলে?
সফটওয়্যার এবং হার্ডওয়্যার সূচকগুলি জাতীয় মান DL/T911-2016 "পাওয়ার ট্রান্সফরমার উইন্ডিং বিকৃতির জন্য ফ্রিকোয়েন্সি রেসপন্স বিশ্লেষণ পদ্ধতি" পূরণ করে।উপকরণ উভয় রৈখিক স্ক্যানিং (10Hz-10MHz) সমর্থন করে, 40000 পয়েন্ট) এবং সেগমেন্ট ফ্রিকোয়েন্সি স্ক্যানিং (0.5kHz-1MHz, 2000 পয়েন্ট), শিল্পে ব্যবহৃত দুটি প্রধান পরিমাপ মোড জুড়ে।
প্রশ্ন ৩ঃ মূল পরিমাপ নির্দিষ্টকরণ কি?
পরিমাপ পরিসীমাঃ -120dB থেকে +20dB 0.1dB সঠিকতার সাথে; স্ক্যানিং ফ্রিকোয়েন্সি সঠিকতাঃ 0.005%; সিগন্যাল ইনপুট প্রতিবন্ধকতাঃ 1MΩ; সিগন্যাল আউটপুট প্রতিবন্ধকতাঃ 50Ω; সিগন্যাল আউটপুট ব্যাপ্তিঃ ±20V;পরীক্ষার পুনরাবৃত্তি হার৯৯.৯%।
প্রশ্ন ৪ঃ বিশ্লেষণ সফটওয়্যার কিভাবে কাজ করে?
স্বয়ংক্রিয় ডেটা বিশ্লেষণ সিস্টেম A, B এবং C তিন-ফেজ মোড়ের সাদৃশ্য এবং লম্বা historicalতিহাসিক তুলনাগুলির অনুভূমিক তুলনা সম্পাদন করে, চার স্তরের ডায়াগনস্টিক সিদ্ধান্ত দেয়ঃখুব ভালোএটি স্বয়ংক্রিয়ভাবে ওয়ার্ড ইলেকট্রনিক পরীক্ষার রিপোর্ট তৈরি করে, পরিবেশগত অবস্থা পরামিতি স্বয়ংক্রিয়ভাবে সংরক্ষণ করে,এবং সুবিধাজনক রিপোর্টিং জন্য রঙিন মুদ্রণ সমর্থন করে.
প্রশ্ন 5: এটি সাইট টেস্টিং জন্য সুবিধাজনক?
হ্যাঁ. এটি একটি বিভক্ত কাঠামো ব্যবহার করে এবং পরীক্ষার হোস্ট ইউএসবি, ওয়্যারলেস ব্লুটুথ বা ওয়াইফাই ইন্টারফেসের মাধ্যমে একটি পিসির সাথে সংযুক্ত হয়। ওয়াইফাই ইন্টারফেসটি ট্যাবলেট কম্পিউটার এবং স্মার্টফোনগুলিতে সুবিধাজনকভাবে ব্যবহার করা যেতে পারে।যন্ত্রটি ১৩ কেজি ওজনের এবং ৩৭০ x ৩০০ x ১৭০ মিমি মাত্রার, -১০ ডিগ্রি সেলসিয়াস থেকে +৪০ ডিগ্রি সেলসিয়াসে কাজ করে, এবং ক্ষেত্রের তারের সহজ।
