| উৎপত্তি স্থল: | সি'য়ান, শানসি, চীন |
| পরিচিতিমুলক নাম: | XZH TEST |
| সাক্ষ্যদান: | ISO |
| মডেল নম্বার: | XHBX1501 |
Xzh টেস্ট উন্নত প্রযুক্তির জন্য পোর্টেবল Sfra ট্রান্সফরমার উইন্ডিং বিকৃতি পরীক্ষক
এক্সএইচবিএক্স১৫০১ ট্রান্সফরমার উইন্ডিং বিকৃতি পরীক্ষক (ফ্রিকোয়েন্সি রেসপন্স পদ্ধতি) 6 কেভি এবং তার বেশি পাওয়ার ট্রান্সফরমার এবং অন্যান্য বিশেষ উদ্দেশ্য ট্রান্সফরমার পরীক্ষা করতে ব্যবহৃত হয়।
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004এটি ট্রান্সফরমারের প্রতিটি মোড়ের বিস্তৃতি-ফ্রিকোয়েন্সি প্রতিক্রিয়া বৈশিষ্ট্যগুলি সনাক্ত করতে এবং সনাক্তকরণের ফলাফলগুলি উল্লম্ব বা অনুভূমিকভাবে তুলনা করতে হবে।প্রশস্ততা-ফ্রিকোয়েন্সি প্রতিক্রিয়া বৈশিষ্ট্য পরিবর্তন ডিগ্রী ট্রান্সফরমার মোড়ক মধ্যে ঘটতে পারে যে বিকৃতি নির্ধারণ.

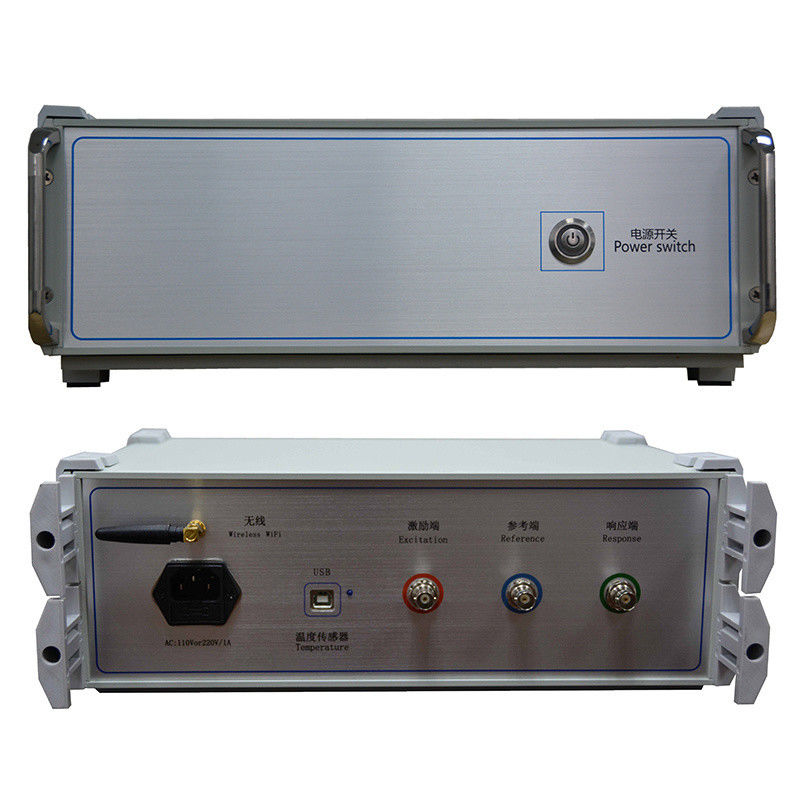

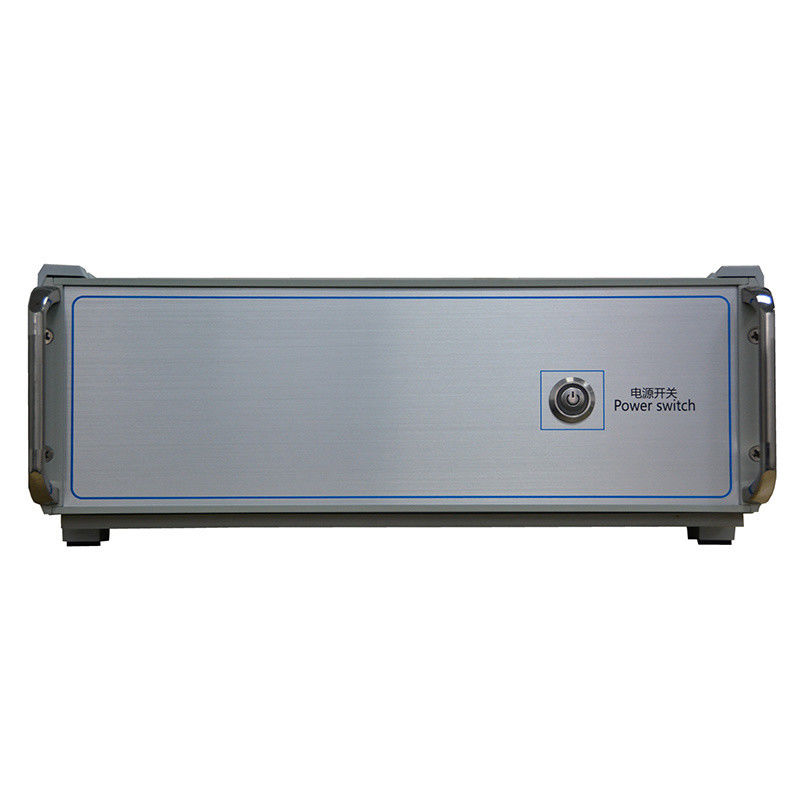

এটি একটি পরিমাপ অংশ এবং একটি বিশ্লেষণ সফ্টওয়্যার অংশ নিয়ে গঠিত। পরিমাপ অংশটি একটি কালো বাক্স যা সংকেত উত্পাদন এবং সংকেত পরিমাপের সমন্বয়ে গঠিত।বিশ্লেষণ অংশ একটি নোটবুক কম্পিউটার দ্বারা সম্পন্ন করা হয়, এবং পরিমাপ অংশ ইউএসবি বা নেটওয়ার্কের মাধ্যমে নোটবুক কম্পিউটারে সংযুক্ত করা হয়।
1. উচ্চ গতির, অত্যন্ত ইন্টিগ্রেটেড মাইক্রোপ্রসেসর ব্যবহার করে অধিগ্রহণ এবং নিয়ন্ত্রণ।
2. ল্যাপটপ এবং যন্ত্রের মধ্যে ব্যবহৃত যোগাযোগ ইউএসবি ইন্টারফেস।
3. ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগ ওয়্যারলেস ব্লুটুথ ইন্টারফেস বা ওয়্যারলেস ওয়াইফাই ইন্টারফেস ব্যবহার করতে পারেন (ঐচ্ছিক)
ওয়্যারলেস ওয়াইফাই ইন্টারফেসটি ট্যাবলেট কম্পিউটার এবং স্মার্ট ফোনে ব্যবহার করা যায়।
4হার্ডওয়্যারটি ডেডিকেটেড ডিডিএস ডিজিটাল হাই-স্পিড স্ক্যানিং প্রযুক্তি (ইউএসএ) গ্রহণ করে, যা সঠিকভাবে ত্রুটিগুলি যেমন উইন্ডিং বিকৃত, উঁচু, স্থানান্তর, কাত,ইন্টার-টার্ন শর্ট সার্কিট বিকৃতি এবং ইন্টার-ফেজ যোগাযোগ শর্ট সার্কিট.
5. উচ্চ গতির দ্বৈত-চ্যানেল 16-বিট এ / ডি স্যাম্পলিং (ক্ষেত্র পরীক্ষায়, ট্যাপ চেঞ্জারটি সরান এবং তরঙ্গ বক্ররেখাটি সুস্পষ্ট পরিবর্তন দেখায়) ।
6. সিগন্যাল আউটপুট ব্যাপ্তি সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়, সর্বোচ্চ ব্যাপ্তি শিখর মান ± 10V হয়।
কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল বিশ্লেষণ করবে এবং ইলেকট্রনিক ডকুমেন্ট তৈরি করবে (ওয়ার্ড)
7যন্ত্রটি দুটি পরিমাপ বৈশিষ্ট্য রয়েছেঃ রৈখিক ফ্রিকোয়েন্সি স্ক্যানিং পরিমাপ এবং সেগমেন্ট ফ্রিকোয়েন্সি স্ক্যানিং পরিমাপ, চীনে দুটি প্রযুক্তিগত গ্রুপের পরিমাপ মোডের সাথে সামঞ্জস্যপূর্ণ
8• অ্যাম্প্লিচুডি-ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি অ্যাম্প্লিচুডি-ফ্রিকোয়েন্সি বৈশিষ্ট্য পরীক্ষকের জাতীয় প্রযুক্তিগত বিশেষ উল্লেখগুলির সাথে সামঞ্জস্যপূর্ণ।এক্স-কোঅর্ডিনেট (ফ্রিকোয়েন্সি) এর লিনিয়ার ইনডেক্সিং এবং লগারিদমিক ইনডেক্সিং রয়েছে, তাই আপনি রৈখিক সূচক এবং লোগারিদমিক সূচক সঙ্গে বক্ররেখা মুদ্রণ করতে পারেন. ব্যবহারকারী প্রকৃত চাহিদা অনুযায়ী উভয় চয়ন করতে পারেন.
9. Winding similarity comparison এর মধ্যে A, B, C -phases এর মধ্যে তুলনা করুন এবং
বিশ্লেষণের ফলাফলঃ
চমৎকার ধারাবাহিকতা
ভাল ধারাবাহিকতা
দুর্বল স্থিতিশীলতা
তুলনামূলকভাবে দুর্বল ধারাবাহিকতা
মূল ডেটা কল করে এবং একই ফেজের বর্তমান ডেটাগুলির সাথে তুলনা করে, যথা A-A, B-B, C-C,
এবং বিশ্লেষণের ফলাফলঃ
স্বাভাবিক ঘূর্ণন
হালকা বিকৃতি
মাঝারি বিকৃতি
গুরুতর বিকৃতি
10.ওয়ার্ড ইলেকট্রনিক ডকুমেন্ট সংরক্ষণ এবং মুদ্রণের জন্য স্বয়ংক্রিয়ভাবে তৈরি করা যেতে পারে।
11এই যন্ত্রটি সম্পূর্ণরূপে বিদ্যুৎ মান DL/T911-2004 "ট্রান্সফরমার উইন্ডিং বিকৃতি ফ্রিকোয়েন্সি প্রতিক্রিয়া বিশ্লেষণ" এর প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে।
স্ক্যান মোডঃ
1. লিনিয়ার স্ক্যানিং বিতরণ
স্ক্যানিং পরিমাপের পরিসীমাঃ (10Hz) - (10MHz) 40000 স্ক্যানিং পয়েন্ট, রেজোলিউশন 0.25kHz, 0.5kHz এবং 1kHz
2. সেগমেন্ট ফ্রিকোয়েন্সি স্ক্যানিং পরিমাপ বন্টন
ফ্রিকোয়েন্সি স্ক্যানিং পরিমাপ পরিসীমাঃ
(0.5kHz) - ((1MHz), 2000 স্ক্যানিং পয়েন্ট;
(0.5kHz) -(10kHz)
(10kHz) -100kHz
(100kHz) -500kHz
(৫০০ কিলোহার্টজ) -১০০০ কিলোহার্টজ
3অন্যান্য প্রযুক্তিগত পরামিতিঃ
| প্রশস্ততা পরিমাপের পরিসীমা | (-120 ডিবি) থেকে (+20 ডিবি) |
| প্রশস্ততা পরিমাপের নির্ভুলতা | 0.১ ডিবি |
| স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা | 0০১% |
| সিগন্যাল ইনপুট প্রতিবন্ধকতা | 1MΩ |
| সিগন্যাল আউটপুট প্রতিবন্ধকতা | 50Ω |
| সিগন্যাল আউটপুট অ্যাম্প্লিচুড | ± 20V |
| পরীক্ষার পুনরাবৃত্তি শতাংশ | 99.৯% |
| পরিমাপ যন্ত্রের মাত্রা | (LxWxH) 300X340X120 (মিমি) |
| যন্ত্রের অ্যালুমিনিয়াম বাক্সের আকার | (LxWxH) 310X400X330 (মিমি) |
| সামগ্রিক ওজন | ১৩ কেজি |
| অপারেটিং তাপমাত্রা | -১০ ডিগ্রি সেলসিয়াস থেকে +৪০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণের তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস |
| আপেক্ষিক আর্দ্রতা | < ৯০%, অ-কন্ডেনসিং |
ব্যবহারের বৈশিষ্ট্য
1ট্রান্সফরমার ওয়াইলিং ডিফরমেশন পরীক্ষক একটি পরিমাপ অংশ এবং একটি বিশ্লেষণ সফটওয়্যার অংশ গঠিত।পরিমাপ অংশ একটি উচ্চ গতির মাইক্রোকন্ট্রোলার দ্বারা নিয়ন্ত্রিত হয় এবং সংকেত উত্পাদন এবং সংকেত পরিমাপ গঠিত হয়. পরিমাপ অংশটি একটি ওয়্যারলেস ওয়াইফাই ইন্টারফেসের মাধ্যমে একটি ট্যাবলেট কম্পিউটারের সাথে সংযুক্ত করা হয়, যার জন্য কোনও তারের প্রয়োজন হয় না এবং এটি ব্যবহার করা সহজ।ওয়্যারলেস ব্লুটুথ এবং ইউএসবি ইন্টারফেস একটি ট্যাবলেট বা ল্যাপটপ কম্পিউটারের সাথে সংযোগ করতে ব্যবহার করা যেতে পারে.
2. পরীক্ষার প্রক্রিয়া চলাকালীন, ট্রান্সফরমারের কেবল সংযোগকারী বাসবারটি সরিয়ে ফেলা দরকার এবং সমস্ত পরীক্ষা কভারটি ঝুলানো বা ট্রান্সফরমারটি বিচ্ছিন্ন না করেই সম্পন্ন করা যেতে পারে।
3. যন্ত্রটি বিভিন্ন ফ্রিকোয়েন্সি লিনিয়ার সুইপ পরিমাপ সিস্টেম পরিমাপ ফাংশন আছে। লিনিয়ার সুইপ পরিমাপ স্ক্যানিং ফ্রিকোয়েন্সি 10MHz পর্যন্ত।ফ্রিকোয়েন্সি সুইপ অন্তর 0 বিভক্ত করা যেতে পারে.২৫ কিলোহার্টজ, ০.৫ কিলোহার্টজ এবং ১ কিলোহার্টজ, যা ট্রান্সফরমার বিকৃতির আরও বিশ্লেষণ প্রদান করে।
4এই যন্ত্রটি অত্যন্ত বুদ্ধিমান, ব্যবহার করা সহজ এবং এতে স্বয়ংক্রিয় পরিসীমা সামঞ্জস্য এবং স্বয়ংক্রিয় নমুনা ফ্রিকোয়েন্সি সামঞ্জস্যের মতো একাধিক ফাংশন রয়েছে।
5. সফটওয়্যার উইন্ডোজ প্ল্যাটফর্ম ব্যবহার করে এবং Win98/2000/WinXP/Win7/Win8/Win10 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। ব্যবহারকারীদের একটি আরো সুবিধাজনক এবং ব্যবহার করা সহজ প্রদর্শন ইন্টারফেস প্রদান করে।
6. ঐতিহাসিক বক্ররেখার তুলনামূলক বিশ্লেষণ প্রদান করে, একই সময়ে পর্যবেক্ষণের জন্য একাধিক ঐতিহাসিক বক্ররেখা লোড করতে পারে এবং অনুভূমিক এবং উল্লম্ব বিশ্লেষণের জন্য নির্দিষ্টভাবে কোনও বক্ররেখা নির্বাচন করতে পারে।বিশেষজ্ঞ বুদ্ধিমান বিশ্লেষণ এবং নির্ণয়ের সিস্টেম দিয়ে সজ্জিত, এটি স্বয়ংক্রিয়ভাবে ট্রান্সফরমার মোড়ক অবস্থা নির্ণয় করতে পারেন, একই সময়ে 6 বক্ররেখা লোড, স্বয়ংক্রিয়ভাবে প্রতিটি বক্ররেখা প্রাসঙ্গিক পরামিতি গণনা,স্বয়ংক্রিয়ভাবে রোলিং এর বিকৃতি নির্ণয়, এবং নির্ণয়ের জন্য রেফারেন্স সিদ্ধান্ত প্রদান করে।
7. সফটওয়্যার ম্যানেজমেন্ট ফাংশন শক্তিশালী, পুরোপুরি সাইট ব্যবহারের চাহিদা বিবেচনা,এবং স্বয়ংক্রিয়ভাবে পরিবেশগত অবস্থা পরামিতি সংরক্ষণ ট্রান্সফরমার মোড়ানো বিকৃতি নির্ণয়ের জন্য একটি ভিত্তি প্রদান. পরিমাপ তথ্য স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয় এবং ব্যবহারকারীদের পরীক্ষার রিপোর্ট উত্পাদন সহজ করার জন্য একটি রঙিন মুদ্রণ ফাংশন আছে।
8. সফটওয়্যার সুস্পষ্ট humanization বৈশিষ্ট্য আছে. পরিমাপ অবস্থার অধিকাংশ অপশন হয়. ট্রান্সফরমার বিস্তারিত পরামিতি নির্ণয়ের রেফারেন্স জন্য সংরক্ষণ করা যেতে পারে,এবং সাইটে তাদের ইনপুট করার কোন প্রয়োজন নেই. তথ্য পরে যোগ এবং সংশোধন করা যেতে পারে, এটি ব্যবহার করা আরো সুবিধাজনক করে তোলে।
9. সফটওয়্যারটি অত্যন্ত বুদ্ধিমান। ইনপুট এবং আউটপুট সংকেতগুলি সংযুক্ত হওয়ার পরে এবং শর্ত পরামিতিগুলি সেট করার পরে, সমস্ত পরিমাপ কাজ সম্পন্ন করা যেতে পারে,এবং ঐতিহাসিক তরঙ্গ আকৃতি কার্ভ তুলনা এবং পর্যবেক্ষণ এবং পরিমাপ বন্ধ করার জন্য যে কোন সময় পরিমাপের সময় খোলা যেতে পারে.
10প্রতিটি ধাপের পরিমাপের সময় 60 সেকেন্ডের কম এবং উচ্চ ক্ষমতা সহ একটি পাওয়ার ট্রান্সফরমারের উত্তোলন বিকৃতি পরিমাপের জন্য প্রয়োজনীয় মোট সময়,মাঝারি বা নিম্ন ঘূর্ণন (ক্ষমতা এবং ভোল্টেজ স্তরের কোন সীমা নেই) 10 মিনিটের বেশি নয়.
11ট্রান্সফরমার পরিমাপ করার সময়, তারের কর্মীরা পরিমাপের ফলাফলকে প্রভাবিত না করে ইচ্ছাকৃতভাবে সিগন্যাল ইনপুট এবং আউটপুট ক্যান স্থাপন করতে পারে।ওয়্যারিং কর্মীরা ট্রান্সফরমার ট্যাংক উপর থাকতে পারেন নিচে আসা ছাড়া, যা শ্রমের তীব্রতা হ্রাস করে।
প্যাকেজিংঃফোম দিয়ে ভরা কাঠের বাক্স
শিপিং:এয়ার, সাগর, এক্সপ্রেস ইত্যাদির মাধ্যমে
শিপিংয়ের সময়ঃস্টক থাকলে ৭-১৫ দিন।
