XHGG502
XHGG502 কেবল ফল্ট প্রি লোকেটর হল পাওয়ার ক্যাবলের অবস্থা এবং ফল্ট দূরত্ব পরিমাপ ও বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র। এটি আধুনিক ইলেকট্রনিক প্রযুক্তি এবং কম্পিউটার প্রযুক্তিকে একত্রিত করে সংকেত ফিল্টারিং, অধিগ্রহণ, ডেটা প্রক্রিয়াকরণ, গ্রাফিক ডিসপ্লে এবং গ্রাফিক বিশ্লেষণের মাধ্যমে ক্যাবলের গতি পরিমাপ, ক্যাবলের দৈর্ঘ্য পরীক্ষা, ক্যাবল ফল্ট দূরত্ব পরীক্ষা সম্পন্ন করে।
এই কেবল ফল্ট লোকেটর 12.1-ইঞ্চি ইন্ডাস্ট্রিয়াল-গ্রেড কম্পিউটার নিয়ন্ত্রণ, উইন্ডোজ অপারেটিং সিস্টেম, টাচ অপারেশন মোড, অতি-উচ্চ উজ্জ্বলতা, ব্যবহারকারী-বান্ধব ব্যবহারের জন্য বৃহৎ এলসিডি স্ক্রিন ডিসপ্লে ইন্টারফেস, স্বয়ংক্রিয় অবিচ্ছিন্ন স্যাম্পলিং এবং রিয়েল-টাইম সঠিক ওয়েভফর্ম অধিগ্রহণ ব্যবহার করে।
XHGG502 ARC কেবল ফল্ট প্রি লোকেটর এম্বেডেড ইন্ডাস্ট্রিয়াল কম্পিউটার এবং সবচেয়ে উন্নত "আট পালস পদ্ধতি" (একাধিক পালস পদ্ধতি) পরীক্ষার প্রযুক্তির সর্বশেষ প্রযুক্তি গ্রহণ করে, যাতে কোনো উচ্চ-প্রতিরোধ ফল্ট সহজ শর্ট-সার্কিট ফল্ট ওয়েভফর্ম উপস্থাপন করে যা নিম্ন-ভোল্টেজ পালসের অনুরূপ বৈশিষ্ট্যগুলি পড়তে সহজ হয়। এছাড়াও শক হাই ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং লো ভোল্টেজ পালস পদ্ধতির অপারেশন মোড রয়েছে, যা বিভিন্ন ক্যাবল ফল্ট সনাক্তকরণের জন্য সুবিধাজনক। ফল্ট সনাক্তকরণের সাফল্যের হার, পরীক্ষার নির্ভুলতা এবং পরীক্ষার সুবিধা যেকোনো দেশীয় পরীক্ষার সরঞ্জামের চেয়ে ভালো।
প্রধান বৈশিষ্ট্য
• পালস কাপলার দ্বারা পাঠানো প্রতিফলিত সংকেত স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং একই সময়ে ক্যাবলের ওপেন সার্কিটের সম্পূর্ণ দৈর্ঘ্যের ওয়েভফর্ম প্রদর্শিত হয়।
• ফল্ট দূরত্বের স্বয়ংক্রিয় গণনা এবং প্রদর্শন;
• বিশাল পরীক্ষার ওয়েভফর্ম সংরক্ষণের কাজ রয়েছে: ফিল্ড টেস্ট থেকে প্রাপ্ত ওয়েভফর্মগুলি নির্দিষ্ট ক্রমে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে এবং যে কোনও সময় পুনরুদ্ধার ও পর্যবেক্ষণ করা যেতে পারে;
• স্ট্যান্ডার্ড প্রিন্টার ইউএসবি ইন্টারফেস সহ;
• সহজ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা। খুব উচ্চ খরচ কর্মক্ষমতা আছে;
• বিল্ট-ইন পলিমার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই, যা কোনো পাওয়ার সাপ্লাই পরিবেশে ক্যাবল ওপেন সার্কিট এবং লো রেজিস্ট্যান্স শর্ট সার্কিট ফল্ট পরীক্ষা করতে পারে।
XHGG502 ARC কেবল ফল্ট প্রি লোকেটরের পরীক্ষার কাজের মোডগুলির মধ্যে রয়েছে লো ভোল্টেজ পালস পদ্ধতি, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং একাধিক পালস পদ্ধতি। এখানে অন্যান্য ডিভাইস থেকে ভিন্ন একাধিক পালস পদ্ধতির উপর মনোযোগ দিন।
কেবল ফল্ট পরীক্ষার জন্য একাধিক পালস পদ্ধতি ব্যবহার করার উদ্দেশ্য হল, পাঠানো লো-ভোল্টেজ পরীক্ষার পালসকে ফল্টযুক্ত ক্যাবলের উচ্চ-ভোল্টেজ প্রভাবের মুহূর্তে ঘটে যাওয়া কোসাইন বৃহৎ দোলন হস্তক্ষেপকে কার্যকরভাবে এড়াতে এবং ফল্ট পয়েন্টে তুলনামূলকভাবে স্থিতিশীল শর্ট-সার্কিট আর্কের সময় একটি স্ট্যান্ডার্ড এবং পরিষ্কার শর্ট-সার্কিটের অনুরূপ একটি প্রতিধ্বনি পেতে, এবং আদর্শ পরীক্ষার ওয়েভফর্মের একটি বৃহৎ পছন্দ রয়েছে।
বিভিন্ন ইম্পালস উচ্চ ভোল্টেজ, বিভিন্ন ক্যাবলের দৈর্ঘ্য, বিভিন্ন ক্যাবল ফল্ট দূরত্ব এবং বৃহৎ কোসাইন দোলনের সময়কাল এবং সময়কাল খুবই ভিন্ন। সাধারণ সেকেন্ডারি পালস পদ্ধতি দ্বারা সংগৃহীত ওয়েভফর্ম প্রায়শই অপর্যাপ্ত ট্রান্সমিশন বিলম্ব সময়ের কারণে বৃহৎ কোসাইন দোলনের দ্বারা বিঘ্নিত হয় এবং ওয়েভফর্ম বিশৃঙ্খল এবং বিশ্লেষণ করা কঠিন। এটি শুধুমাত্র পরীক্ষার পালসের বিলম্বিত লঞ্চের সময় সামঞ্জস্য করে বা একটি মাঝারি-ভোল্টেজ আর্ক-এক্সটেন্ডিং ডিভাইস ব্যবহার করে নিশ্চিত করা যেতে পারে, যা অপারেশনের অসুবিধা এবং সরঞ্জামের ওজন ও খরচ বৃদ্ধি করে। একাধিক পালস পদ্ধতি কেবল এই অসুবিধাগুলি কাটিয়ে ওঠে এবং পরীক্ষার পদ্ধতিগুলিকে ব্যাপকভাবে সহজ করে। একটি প্রভাবের উচ্চ-ভোল্টেজ ফ্ল্যাশওভার প্রক্রিয়া থেকে আট সেট পরীক্ষার ওয়েভফর্ম পাওয়া যায় এবং সর্বদা বেশ কয়েকটি ওয়েভফর্ম থাকে যা ফল্ট দূরত্ব ব্যাখ্যার জন্য সুবিধাজনক। এটি দ্বিতীয় পালস পদ্ধতির সাথে তুলনা করে একাধিক পালস পদ্ধতির সুবিধা।
অপারেশন সিস্টেম
ডিভাইসটিতে তিনটি পরীক্ষার পদ্ধতি রয়েছে, যথা, একাধিক পালস পদ্ধতি, লো ভোল্টেজ পালস পদ্ধতি এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি।
লো-ভোল্টেজ পালস পদ্ধতি কম-প্রতিরোধ ফল্ট, ক্যাবলের পুরো দৈর্ঘ্য বা ওপেন-সার্কিট ফল্ট দূরত্ব এবং শর্ট-সার্কিট ক্যাবল ফল্ট দূরত্ব পরীক্ষার জন্য উপযুক্ত।
উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং একাধিক পালস পদ্ধতি উচ্চ-প্রতিরোধ ক্যাবল ফল্ট দূরত্ব পরীক্ষার জন্য উপযুক্ত।
প্রযুক্তিগত পরামিতি
| স্যাম্পলিং ফ্রিকোয়েন্সি |
400MHz |
| ন্যূনতম রেজোলিউশন |
0.5m (100m/us) |
| নিম্ন ভোল্টেজ পালস প্রস্থ |
0.2uS/2uS/4uS |
| টেস্ট ব্লাইন্ড জোন |
≤20m |
| রেঞ্জিং রেঞ্জ |
≥68km |
| পরিমাপের ত্রুটি |
≤±(0.5%×L+1m), L হল ক্যাবলের দৈর্ঘ্য |
| তিনটি পরীক্ষার ক্যাবলের দৈর্ঘ্য আছে |
<1km (short distance); <3km (medium>3km (দীর্ঘ দূরত্ব), (নিম্ন-ভোল্টেজ পালস পরীক্ষার বিস্তার: 400Vpp) |
| পালস কাপলার সহ্য করার ভোল্টেজ |
ডিসি 35kV |
| পরিমাপ পালস |
নিম্ন ভোল্টেজ পালস 300V±10% |
| আউটপুট ইম্পিডেন্স |
350 ওহম |
| ইনপুট সংকেত লাভ |
±64dB |
| বিদ্যুৎ খরচ |
120VA |
| প্রচার গতির ফ্যাক্টর |
10-300m/μs |
| কাজের শর্তাবলী |
তাপমাত্রা -25℃～+65℃, আপেক্ষিক আর্দ্রতা 85%, বায়ুমণ্ডলীয় চাপ 750±30mmHg |
| আয়তন এবং ওজন |

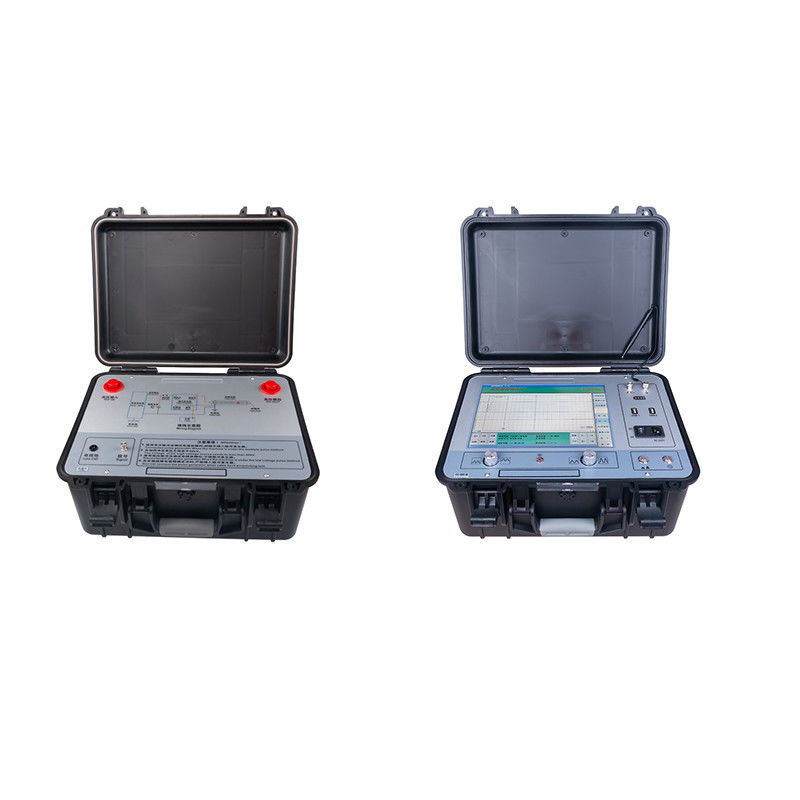

কেবল ফল্ট পরীক্ষক 430×380×220mm-10kg;
পালস কাপলার 430×380×220mm-10kg
|
ডিভাইসটি একবারে 8 সেট ক্যাবল তথ্য ওয়েভফর্ম সংগ্রহ করতে পারে এবং বিশ্লেষণের জন্য সেরা এবং সবচেয়ে সহজ ওয়েভফর্ম নির্বাচন করতে পারে।
প্যানেল পরিচিতি
1 ডিসপ্লে:12.1-ইঞ্চি ইন্ডাস্ট্রিয়াল-গ্রেড টাচ স্ক্রিন;
2 যোগাযোগ:নিম্ন-ভোল্টেজ পালস পদ্ধতি পালস সংকেত আউটপুট ইন্টারফেস, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি স্যাম্পলার গ্রহণ সংকেত ইনপুট ইন্টারফেস;
3 গ্রাউন্ডিং:নিরাপত্তা গ্রাউন্ডিং টার্মিনাল;
4 পাওয়ার সূচক:অভ্যন্তরীণ ব্যাটারির শক্তি নির্দেশ করে, 4 গ্রিডে প্রদর্শিত হয়;
5 ইউএসবি-1:বহিরাগত ওয়্যারলেস নেটওয়ার্ক কার্ড এবং ইউএসবি যোগাযোগ ডিভাইস;
6 ইউএসবি-2:বহিরাগত ওয়্যারলেস নেটওয়ার্ক কার্ড এবং ইউএসবি যোগাযোগ ডিভাইস;
7 পাওয়ার সুইচ:"I" অবস্থান, সিস্টেমে পাওয়ার সরবরাহ করতে AC 220V পাওয়ার সাপ্লাই ব্যবহার করুন;
“II” গিয়ার সিস্টেমকে পাওয়ার দিতে অভ্যন্তরীণ ব্যাটারি ব্যবহার করে; যখন “পাওয়ার সকেট” AC 220V পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে, তখন এটি একই সাথে ব্যাটারি চার্জ করে;
"O" গিয়ার, সিস্টেম পাওয়ার বন্ধ করুন;
8 পাওয়ার সকেট:যন্ত্রের কাজের পাওয়ার সাপ্লাই, AC 220V সংযোগ পোর্ট;
9 ফিউজ:যেখানে AC 220V পাওয়ার সাপ্লাই সিস্টেমের ফিউজ স্থাপন করা হয়েছে;
10 স্ব-পরীক্ষা:একাধিক পালসের অধীনে সংকেত প্রেরণ করুন;
11 চালু/বন্ধ:শিল্প কম্পিউটারের কাজের পাওয়ার চালু এবং বন্ধ করুন;
12 বিস্তার:ওয়েভফর্ম সংগ্রহ করার সময় সংগৃহীত ওয়েভফর্মের বিস্তার পরিবর্তন করতে বিস্তার নব সামঞ্জস্য করুন;
13 সূচক আলো:নিরীক্ষণ পদ্ধতি প্রতিফলিত সূচক আলো;
14 স্থানচ্যুতি:ওয়েভফর্ম অর্জনের সময় অর্জিত ওয়েভফর্মের বেসলাইন উচ্চতা পরিবর্তন করতে স্থানচ্যুতি নব সামঞ্জস্য করুন;
