ক্যাবল আইডেন্টিফায়ার অ্যাক্টিভ এবং ডি-এনার্জিযুক্ত ক্যাবলের সনাক্তকরণ

 XHSB505B

এই কেবল শনাক্তকারী উচ্চ-ভোল্টেজ কেবল নির্মাণ, স্থাপন এবং রক্ষণাবেক্ষণ কর্মীদের দ্বারা জরুরিভাবে প্রয়োজনীয় একাধিক কেবলের অন-সাইট সনাক্তকরণের উপর ভিত্তি করে তৈরি করা হয়েছে, যা বিদেশী উন্নত প্রযুক্তি উল্লেখ করে এবং ইলেক্ট্রোম্যাগনেটিক ফিল্ড তত্ত্বের নির্দেশনায়, আধুনিক ইলেকট্রনিক প্রযুক্তি এবং টুলিং প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে।
পাওয়ার কেবল স্থাপন, স্থানান্তর, রক্ষণাবেক্ষণ, সমস্যা সমাধান ইত্যাদির মতো ক্ষেত্র অপারেশনে প্রায়শই একটি খুব কঠিন প্রশ্নের সম্মুখীন হতে হয়: আমরা কোন কেবলটি খুঁজছি? বিশেষ করে একই স্পেসিফিকেশন সহ অনেক কেবল চ্যানেলে, নির্মাণ শ্রমিকরা কী করবে তা নিয়ে দ্বিধায় পড়ে যায়। এই ডিভাইসটি আপনাকে দ্রুত এবং নির্ভুলভাবে এই সমস্যা সমাধানে সাহায্য করতে পারে।


 কাজের নীতি
চার্জবিহীন কেবল সনাক্তকরণ:ট্রান্সমিটার প্রধানত একটি বিশেষ পালস সংকেত তৈরি করে, যা সংযোগ লাইনের মাধ্যমে সনাক্তকরণের জন্য কেবলে যোগ করা হয়। ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতি অনুসারে, প্রেরিত সংকেতের আইনের সাথে সঙ্গতিপূর্ণ একটি আবেশন সংকেত অবশ্যই কেবলের সাথে তৈরি করতে হবে। এটি পরীক্ষার সাইটে ব্যবহৃত হয়। উচ্চ-সংবেদনশীলতা গ্রহণকারী ক্ল্যাম্প এবং হ্যান্ডহেল্ড রিসিভার সাইটের সমস্ত কেবল সনাক্ত করে এবং হ্যান্ডহেল্ড রিসিভার মিটারের ইঙ্গিত অনুসারে সংকেত যুক্ত করা হয়েছে এমন কেবলটি সঠিকভাবে খুঁজে বের করা যেতে পারে (অর্থাৎ, সনাক্তকরণের জন্য চার্জবিহীন কেবল)।লাইভ কেবল সনাক্তকরণ:ট্রান্সমিটার প্রধানত একটি বিশেষ পালস সংকেত তৈরি করে, যা একটি বিশেষ ট্রান্সমিটিং ক্ল্যাম্পের মাধ্যমে সনাক্তকরণের জন্য লাইভ কেবলের একটি বিন্দুতে যোগ করা হয়। ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতি অনুসারে, প্রেরিত সংকেতের আইনের সাথে সঙ্গতিপূর্ণ একটি আবেশন সংকেত অবশ্যই কেবলের সাথে তৈরি করতে হবে। পরীক্ষার সময় অত্যন্ত সংবেদনশীল রিসিভিং প্লায়ার এবং একটি হ্যান্ডহেল্ড রিসিভার ব্যবহার করে সাইটের সমস্ত কেবল সনাক্ত করুন এবং আপনি হ্যান্ডহেল্ড রিসিভারের নির্দেশাবলী অনুসারে অতিরিক্ত সংকেত সহ কেবলটি সঠিকভাবে খুঁজে বের করতে পারেন (অর্থাৎ, সনাক্তকরণের জন্য লাইভ কেবল)।
 বৈশিষ্ট্য
শনাক্তকরণ নির্ভুল।
বৃহৎ সনাক্তকরণ চোয়াল বিভিন্ন ধরণের কেবলের সাথে মানানসই।
ব্যবহার করা খুবই সহজ।
নির্দেশাবলী পরিষ্কার এবং স্বজ্ঞাত।
প্রধান এবং সহায়ক অংশগুলি বহনযোগ্য এবং সুন্দর।
রিসিভারের গ্রহণ সংকেতের শক্তি নিয়মিত।
লাইভ এবং ডেড উভয় কেবল পরীক্ষা করা যেতে পারে।
ছোট এবং বহনযোগ্য, হালকা ওজন।

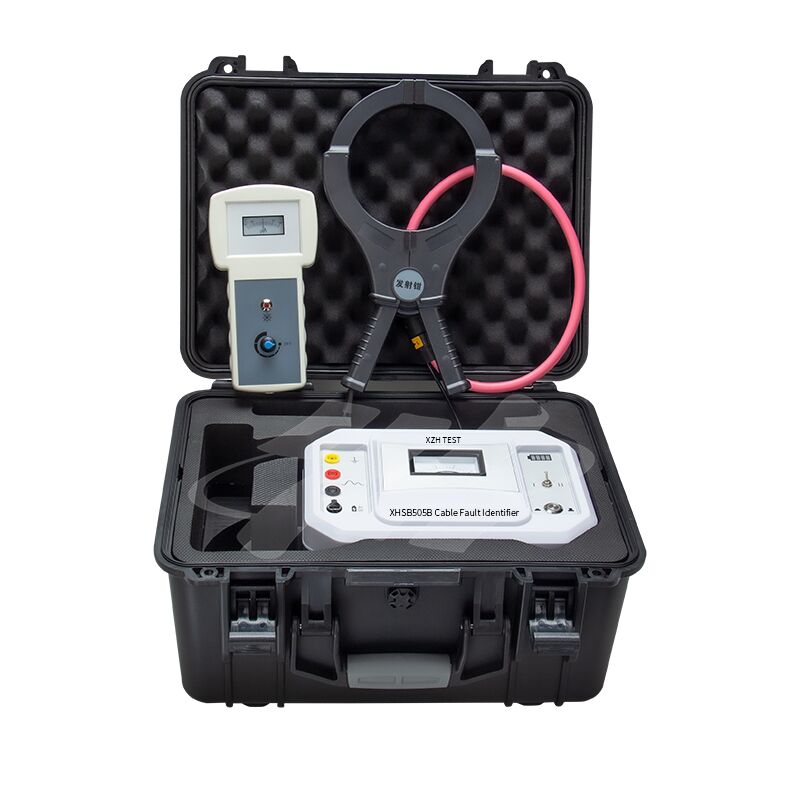

 এই যন্ত্রটি একটি ট্রান্সমিটার, একটি ট্রান্সমিটিং ক্ল্যাম্প, একটি রিসিভিং ক্ল্যাম্প, একটি হ্যান্ডহেল্ড রিসিভার ইত্যাদি নিয়ে গঠিত।
ট্রান্সমিটার প্যানেল:




১. গ্রাউন্ডিং খুঁটি:সরঞ্জামের নিরাপত্তা গ্রাউন্ডিং টার্মিনাল;

২. আউটপুট পজিটিভ পোল: ট্রান্সমিটার আউটপুট পজিটিভ, লাল আউটপুট লাইন সংযুক্ত করুন;

৩. আউটপুট নেগেটিভ পোল:ট্রান্সমিটার আউটপুট নেগেটিভ, কালো আউটপুট লাইন সংযুক্ত করুন;

৪. চার্জিং: DC12V চার্জিং পোর্ট, চার্জিং শুরু করতে 12V চার্জার সংযুক্ত করুন;

৫. পাওয়ার সুইচ:ওয়ার্কিং পাওয়ার চালু/বন্ধ করুন;

৬. গিয়ার সুইচ:নন-পাওয়ার্ড কেবল সনাক্তকরণের জন্য "Ⅰ"; পাওয়ার্ড কেবল সনাক্তকরণের জন্য "Ⅱ";

৭. পাওয়ার সূচক:অন্তর্নির্মিত ব্যাটারি কাজ করার সময় ব্যাটারি পাওয়ারের রিয়েল-টাইম ইঙ্গিত;

৮. অ্যামিটার: আউটপুট কারেন্টের তাৎক্ষণিক গড় মান প্রদর্শন করে।

১. হ্যান্ডহেল্ড রিসিভারের একটি সমন্বয় নব রয়েছে যা প্রাপ্ত সংকেতের শক্তি সামঞ্জস্য করতে পারে (ঘড়ির কাঁটার দিকে ঘোরানো: প্রাপ্ত সংকেতের শক্তি বৃদ্ধি পায়; ঘড়ির কাঁটার বিপরীত দিকে ঘোরানো: প্রাপ্ত সংকেতের শক্তি হ্রাস পায়; এবং এটির একটি সুইচ ফাংশন রয়েছে)।

২. হ্যান্ডহেল্ড রিসিভারের নিচের দিকে একটি BNC ইন্টারফেস রয়েছে, যা ব্যবহারের সময় সংকেত গ্রহণ করতে রিসিভিং ক্ল্যাম্পের সাথে সংযুক্ত থাকে।

প্রযুক্তিগত পরামিতি


শনাক্তকরণের জন্য নির্দেশাবলীচার্জবিহীনকেবল - সরাসরি সংযোগ পদ্ধতি


১. গ্রাউন্ড থেকে কেবলের উভয় প্রান্তের আর্মার সংযোগ বিচ্ছিন্ন করুন, পরীক্ষার জন্য কেবলের কোর তারের (ভাল ফেজ বা উচ্চতর ইনসুলেশন সহ ফেজ) ট্রান্সমিটারের আউটপুট তারের লাল ক্লিপটি ক্ল্যাম্প করুন এবং পরীক্ষার জন্য কেবলের কোর তারের ট্রান্সমিটারের আউটপুট তারের কালো ক্লিপটি ক্ল্যাম্প করুন। গ্রাউন্ড পয়েন্ট বা গ্রাউন্ড স্ট্যাকের উপর, কেবলের সংশ্লিষ্ট কোর তারটি দূরের প্রান্তে গ্রাউন্ড পয়েন্ট বা গ্রাউন্ড স্ট্যাকের সাথে সংযুক্ত থাকে, যেমনটি উপরের চিত্রে দেখানো হয়েছে।

২. ট্রান্সমিটারের মূল বডির পাওয়ার সুইচ চালু করুন, গিয়ার সুইচের "Ⅰ" অবস্থান নির্বাচন করুন, পাওয়ার সুইচ লাইট তিনবার ফ্ল্যাশ করে এবং অ্যামিটারের পয়েন্টারও একই ফ্রিকোয়েন্সিতে তিনবার দোলে এবং পালস সংকেতটি পর্যায়ক্রমে আউটপুট হয়।

৩. রিসিভারটিকে রিসিভিং ক্ল্যাম্পের সাথে সংযুক্ত করুন এবং রিসিভিং ক্ল্যাম্পটি পরীক্ষার জন্য কেবলের উপর ক্ল্যাম্প করা হয়।

৪. মনে রাখবেন যে রিসিভিং ক্ল্যাম্পের তীর চিহ্নের দিকটি কারেন্ট প্রবাহের দিক (ইতিবাচক দিক), অন্যথায় ঘড়ির কাঁটার সুইং বিপরীত হবে।

৫. রিসিভার সমন্বয় নব ঘড়ির কাঁটার দিকে ঘোরান এবং যখন আপনি একটি "বীপ" শব্দ শোনেন, তখন রিসিভার সুইচটি চালু করুন। তারপরে রিসিভারের গ্রহণ সংকেতের শক্তি একটি উপযুক্ত অবস্থানে সামঞ্জস্য করুন। এই সময়ে, শুধুমাত্র সংকেত যুক্ত করে এমন কেবলেই সংকেত গ্রহণ করা যেতে পারে এবং সংকেত সুইং ফ্রিকোয়েন্সি ট্রান্সমিটার ফ্রিকোয়েন্সির সাথে সঙ্গতিপূর্ণ এবং একটি "দি-দি-দি" শব্দ নির্গত হয়।

লাইভ কেবল সনাক্তকরণ নির্দেশাবলী - কাপলিং পদ্ধতি


কাপলিং পদ্ধতি নোট:
১. পরীক্ষার অধীনে কেবলের উপর কোনো কাজ করার দরকার নেই, শুধু পরীক্ষার জন্য লঞ্চ ক্ল্যাম্পটি কেবলের উপর ক্ল্যাম্প করুন।

২. কেবলের আচ্ছাদনের উভয় প্রান্ত অবশ্যই ভালোভাবে গ্রাউন্ড করা উচিত, অন্যথায় গ্রাউন্ডিং প্রতিরোধের বৃদ্ধির সাথে কাপলিং কারেন্ট হ্রাস পাবে।

৩. যদি উভয় প্রান্তের আচ্ছাদন গ্রাউন্ড করা না হয় বা আচ্ছাদনের মাঝখানে সংযোগ বিচ্ছিন্ন করা হয়, তবে কাপলিং পদ্ধতি ব্যবহার করা যাবে না।

৪. যখন লঞ্চিং প্লায়ারগুলি কেবলের মধ্যে প্রবেশ করানো হয়, তখন প্লায়ারের তীর চিহ্নের দিকটি কেবলের শেষের দিকে নির্দেশ করে।

৫. রিসিভিং ক্ল্যাম্প এবং ট্রান্সমিটিং ক্ল্যাম্পকে যতটা সম্ভব ২ মিটার দূরত্বে রাখুন।

পদ্ধতি:
১). ট্রান্সমিটারের আউটপুট প্রান্তটি লঞ্চ ক্ল্যাম্পের সাথে সংযুক্ত করুন এবং সনাক্তকরণের জন্য লাইভ কেবলের উপযুক্ত অবস্থানে লঞ্চ ক্ল্যাম্পটি ক্ল্যাম্প করুন, যেমনটি উপরের চিত্রে দেখানো হয়েছে।

২). ট্রান্সমিটারের মূল ইউনিটের পাওয়ার সুইচ চালু করুন এবং "II" পজিশন সুইচ নির্বাচন করুন। পাওয়ার সুইচ লাইট তিনবার ফ্ল্যাশ করে এবং অ্যামিটারের পয়েন্টারও একই ফ্রিকোয়েন্সিতে তিনবার দোলে এবং পালস সংকেতটি পর্যায়ক্রমে আউটপুট হয়।

৩). রিসিভারটিকে রিসিভিং ক্ল্যাম্পের সাথে সংযুক্ত করুন এবং রিসিভিং ক্ল্যাম্পটি পরীক্ষার জন্য কেবলের উপর ক্ল্যাম্প করা হয়।

৪). মনে রাখবেন যে রিসিভিং ক্ল্যাম্পের তীর চিহ্নের দিকটি কারেন্ট প্রবাহের দিক (ইতিবাচক দিক), অন্যথায় ঘড়ির কাঁটার কাঁটা বিপরীত দিকে ঘুরবে।

৫). রিসিভার সমন্বয় নব ঘড়ির কাঁটার দিকে ঘোরান এবং যখন আপনি একটি "বীপ" শব্দ শোনেন, তখন রিসিভার সুইচটি চালু করুন। তারপরে রিসিভারের গ্রহণ সংকেতের শক্তি একটি উপযুক্ত অবস্থানে সামঞ্জস্য করুন। এই সময়ে, শুধুমাত্র সংকেত যুক্ত করে এমন কেবলেই সংকেত গ্রহণ করা যেতে পারে এবং সংকেত সুইং ফ্রিকোয়েন্সি ট্রান্সমিটারের আউটপুট সুইচিং ফ্রিকোয়েন্সির সাথে সঙ্গতিপূর্ণ এবং "দি-দি-দি" শব্দ নির্গত হবে।
