উচ্চ-ভোল্টেজ তারের নির্মাণ ও রক্ষণাবেক্ষণের জন্য ডিজাইন করা
ক্যাবল ইনস্টলেশন টিমমাল্টি ক্যাবল ট্রেভে নতুন ক্যাবল স্থাপনের সময় লক্ষ্য ক্যাবলগুলি সনাক্ত করুন
✅ রক্ষণাবেক্ষণ প্রকৌশলীমেরামত এবং প্রতিরোধমূলক রক্ষণাবেক্ষণের জন্য নির্দিষ্ট তারের দ্রুত সন্ধান করুন
✅ ফিল্ড সমস্যা সমাধান দলএকই স্পেসিফিকেশনের কয়েক ডজন মধ্যে ত্রুটিযুক্ত তারের ঠিক করুন
পণ্যের সংক্ষিপ্ত বিবরণ

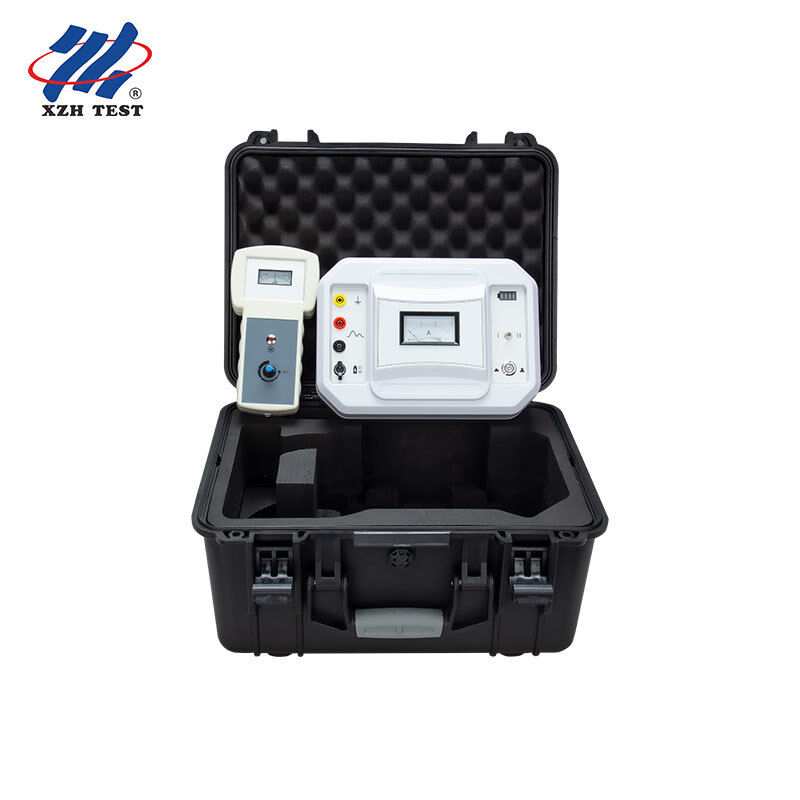

দ্যXHSB505B ক্যাবল সনাক্তকারীএটি একটি পেশাদার ক্ষেত্রের যন্ত্র যা পাওয়ার ক্যাবল অপারেশনের সবচেয়ে দীর্ঘস্থায়ী চ্যালেঞ্জগুলির মধ্যে একটি সমাধানের জন্য তৈরি করা হয়েছেঃআমরা কোন ক্যাবল খুঁজছি?একই স্পেসিফিকেশনের কয়েক ডজন তারের সাথে তারের খাঁজগুলিতে, নির্মাণ এবং রক্ষণাবেক্ষণ কর্মীরা সঠিক তারের সনাক্তকরণে উল্লেখযোগ্য অসুবিধার মুখোমুখি হয়।এক্সএইচএসবি৫০৫বি দ্রুত, উন্নত ইমপ্লাস সিগন্যাল প্রযুক্তি এবং উচ্চ সংবেদনশীলতা ইলেক্ট্রোম্যাগনেটিক সনাক্তকরণ ব্যবহার করে সঠিক তারের সনাক্তকরণ।
ইলেক্ট্রোম্যাগনেটিক ফিল্ড তত্ত্বের দিকনির্দেশনা অনুযায়ী এবং আধুনিক ইলেকট্রনিক্স এবং টুলিং প্রযুক্তি ব্যবহার করে XHSB505B উচ্চ ভোল্টেজ তারের নির্মাণের জন্য ব্যবহারিক সমাধান,ইনস্টলেশনএটি অনন্যভাবে একটি একক পোর্টেবল ডিভাইসে লাইভ (কপলিং পদ্ধতি) এবং ডি-এনার্জিযুক্ত (সরাসরি সংযোগ পদ্ধতি) ক্যাবল সনাক্তকরণ সমর্থন করে।
🔍 XHSB505B এর পার্থক্য কিঃপ্রচলিত এক-মোড ক্যাবল সনাক্তকারীগুলির বিপরীতে যা শুধুমাত্র শক্তিহীন ক্যাবলগুলিতে কাজ করে, এক্সএইচএসবি 505 বি সনাক্ত করেউভয়ই লাইভ এবং ডি-এনার্জিযুক্ত তারেরএকটি সহজ গিয়ার সুইচ ✓ অবিচ্ছিন্ন ফিল্ড ওয়ার্কফ্লো সক্ষম করে। এর 15A উচ্চ-বর্তমান পালস সিগন্যালটি দুর্বল সংকেতগুলি ব্যর্থ হলে নির্ভরযোগ্য সনাক্তকরণের জন্য তারের ঢাল দিয়ে প্রবেশ করে,এবং 125mm বড় চোয়াল একটি বিস্তৃত তারের ব্যাসার্ধ accommodates.
মূল বৈশিষ্ট্যাবলী
মডেল নম্বর
এক্সএইচএসবি৫০৫বি
সনাক্তকরণ পদ্ধতি
পয়েন্টার সুইং দিক বিচার
ক্ল্যাম্প ব্যাসার্ধ
Φ125mm (ট্রান্সমিটার ও রিসিভার)
আউটপুট ভোল্টেজ
I গিয়ার (ডাইরেক্ট): 250V / II গিয়ার (ক্যাপলিং): 600V
পরীক্ষার পরিসীমা (সরাসরি)
0Ω ~ 1.5kΩ
পরীক্ষার পরিসীমা (কম্পলিং)
0Ω ~ 40Ω
পাওয়ার সাপ্লাই
ট্রান্সমিটারঃ 12VDC লিথিয়াম ব্যাটারি / রিসিভারঃ AA ব্যাটারি
উৎপত্তি
সি'য়ান, শানসি, চীন
পণ্যের বৈশিষ্ট্য
- ডুয়াল-মোড অপারেশন একটি একক গিয়ার সুইচ সহ উভয় লাইভ (কপলিং পদ্ধতি) এবং ডি-এনার্জিযুক্ত (সরাসরি সংযোগ পদ্ধতি) ক্যাবল সনাক্ত করে
- সুস্পষ্ট পয়েন্টার সুইভিং দিক নির্দেশনা সহ সঠিক এবং নির্ভরযোগ্য সনাক্তকরণ
- বড় 125mm ক্ল্যাম্প চোয়াল ক্যাবল ব্যাসার্ধ বিস্তৃত গৃহীত
- 15একটি উচ্চ-বর্তমান পালস সংকেত এমনকি তারের shielding মাধ্যমে নির্ভরযোগ্য সনাক্তকরণ নিশ্চিত
- ক্ষেত্রের পরিবেশের জন্য উপযুক্ত স্বজ্ঞাত নিয়ন্ত্রণ সহ অত্যন্ত সহজ অপারেশন
- বিভিন্ন অবস্থার মধ্যে সর্বোত্তম সংবেদনশীলতার জন্য নিয়ন্ত্রিত রিসিভার সিগন্যাল শক্তি
- ক্ষেত্রের সাইটগুলিতে সহজ পরিবহনের জন্য হালকা ওজন নির্মাণের সাথে কমপ্যাক্ট, বহনযোগ্য নকশা
- সুবিধাজনক ডিসি চার্জিং পোর্ট সহ অন্তর্নির্মিত 12VDC লিথিয়াম ব্যাটারি
কার্যকরী নীতি
ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকরণ (ডাইরেক্ট সংযোগ পদ্ধতি):ট্রান্সমিটার একটি বিশেষ পালস সংকেত উৎপন্ন করে যা সরাসরি সংযোগের মাধ্যমে লক্ষ্য ক্যাবলে প্রয়োগ করা হয়।একটি ইন্ডাকশন সংকেত প্রেরিত সংকেত প্যাটার্নের সাথে সামঞ্জস্যপূর্ণ পুরো ক্যাবল জুড়ে উত্পন্ন হয়. উচ্চ সংবেদনশীলতা রিসিভিং ক্ল্যাম্প এবং হ্যান্ডহেল্ড রিসিভার ব্যবহার করে, operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.
লাইভ ক্যাবল সনাক্তকরণ (কপলিং পদ্ধতি):ট্রান্সমিটার একটি বিশেষ ইমপ্লাস সংকেত উত্পন্ন করে যা একটি ডেডিকেটেড ট্রান্সমিটার ক্ল্যাম্পের মাধ্যমে লাইভ টার্গেট ক্যাবলে প্রয়োগ করা হয়, সরাসরি বৈদ্যুতিক সংযোগের প্রয়োজন নেই।ইন্ডাকশন সংকেত ক্যাবল বরাবর ছড়িয়ে, এবং রিসিভিং ক্ল্যাম্প সাইটের সমস্ত তারের মধ্যে এটি সনাক্ত করে। রিসিভারটি নির্দেশ করে যে কোন তারের ধ্রুবক পয়েন্টার সুইং ফ্রিকোয়েন্সি এবং শ্রবণযোগ্য ইমপ্লান্সের মাধ্যমে সংকেত বহন করে,সার্ভিস ব্যাহত না করে লাইভ ক্যাবলের নিরাপদ সনাক্তকরণ সম্ভব.
অপারেশন নির্দেশাবলী
ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকরণ ️ সরাসরি সংযোগ পদ্ধতি
- উভয় প্রান্তে ক্যাবল রক্ষাকবচটি মাটি থেকে সংযোগ বিচ্ছিন্ন করুন। লাল আউটপুট ক্লিপটিকে লক্ষ্য ক্যাবল কোর তারের সাথে সংযুক্ত করুন (ভাল ফেজ বা উচ্চতর নিরোধক ফেজ) ।গ্রাউন্ড পয়েন্ট বা গ্রাউন্ড স্ট্যাক কালো আউটপুট ক্লিপ সংযুক্ত করুন. দূর প্রান্তে সংশ্লিষ্ট কোর তারের একই গ্রাউন্ড পয়েন্টে সংযুক্ত করা আবশ্যক।
- ট্রান্সমিটার পাওয়ার সুইচ চালু করুন, গিয়ার "আই" নির্বাচন করুন। পাওয়ার ইন্ডিকেটর তিনবার ফ্ল্যাশ করে এবং এম্পমিটার পয়েন্টার একই ফ্রিকোয়েন্সিতে তিনবার ঝাঁকুনি দেয়, তারপর পালস সিগন্যাল আউটপুট চক্র করে।
- রিসিভারটি রিসিভার ক্ল্যাম্পে সংযুক্ত করুন এবং পরীক্ষা করা ক্যাবলে ক্ল্যাম্প করুন।
- নিশ্চিত করুন যে গ্রহণকারী ক্ল্যাম্প তীর প্রবাহের দিকের দিকে নির্দেশ করে ¢ অন্যথায় পয়েন্টারটি বিপরীত দিকে ঝাঁকুনি দেয়।
- রিসিভার বোতামটি ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন যতক্ষণ না আপনি একটি "বিপ" শুনতে পান, তারপর সংকেত শক্তি সামঞ্জস্য করুন। শুধুমাত্র সংকেত বহনকারী ক্যাবলটি ট্রান্সমিটারের সাথে সামঞ্জস্যপূর্ণ পয়েন্টার সুইং ফ্রিকোয়েন্সি প্রদর্শন করবে,শ্রবণযোগ্য "বিপ-বিপ-বিপ" পালস সহ.
লাইভ ক্যাবল সনাক্তকরণ ∙ সংযোগ পদ্ধতি
️ কপলিং পদ্ধতি সতর্কতাঃ
1. পরীক্ষার অধীনে তারের উপর কোন অপারেশন প্রয়োজন হয় না. কেবল তারের উপর ট্রান্সমিটার ক্ল্যাম্পটি ক্ল্যাম্প করুন।
2ক্যাবল গিল্ডের উভয় প্রান্তই ভালভাবে গ্রাউন্ড করা উচিত; গ্রাউন্ড প্রতিরোধ বাড়ার সাথে সাথে সংযোগকারী স্রোত হ্রাস পায়।
3. যদি উভয় প্রান্তের গর্তটি গ্রাউন্ডেড না হয় বা মাঝখানে ভেঙে যায় তবে সংযোগ পদ্ধতিটি ব্যবহার করবেন না।
4ট্রান্সমিটার ক্ল্যাম্পের তীরটি তারের শেষের দিকে নির্দেশ করতে হবে।
5- রিসিভিং এবং ট্রান্সমিটিং ক্ল্যাম্পের মধ্যে অন্তত ২ মিটার দূরত্ব বজায় রাখুন।
- ট্রান্সমিটার আউটপুটটি ট্রান্সমিটার ক্ল্যাম্পে সংযুক্ত করুন এবং উপযুক্ত অবস্থানে লাইভ টার্গেট ক্যাবলে ক্ল্যাম্প করুন।
- ট্রান্সমিটার চালু করুন, গিয়ার "II" নির্বাচন করুন। পাওয়ার ইন্ডিকেটর তিনবার ঝলকানি দেয় এবং এম্পমিটার পয়েন্টার একই ফ্রিকোয়েন্সিতে ঝাঁকুনি দেয়, পালস সিগন্যালটি চক্র করে।
- রিসিভারটি রিসিভার ক্ল্যাম্পে সংযুক্ত করুন এবং পরীক্ষা করা ক্যাবলে ক্ল্যাম্প করুন।
- বর্তমান প্রবাহের দিকের দিকে রিসিভিং ক্ল্যাম্পের তীরের পয়েন্টগুলি নিশ্চিত করুন।
- রিসিভার বোতামটি ঘড়ির কাঁটার দিকের দিকে ঘুরিয়ে দিন যতক্ষণ না আপনি একটি "বিপ" শুনতে পান। সংকেত শক্তি সামঞ্জস্য করুন ¢ কেবলমাত্র সংকেত বহনকারী তারের ধারাবাহিক ফ্রিকোয়েন্সি সুইং এবং শ্রবণযোগ্য "বিপ-বিপ-বিপ" পালস দেখায়।
প্যাকিং তালিকা
| পয়েন্ট | পরিমাণ |
|---|
| ট্রান্সমিটার | 1 |
| রিসিভার | 1 |
| চার্জার | 1 |
| আউটপুট লাইন (লাল) | 1 |
| আউটপুট লাইন (কালো) | 1 |
| ট্রান্সমিশন ক্ল্যাম্প | 1 |
| ক্ল্যাম্প গ্রহণ | 1 |
| এএ ব্যাটারি | 2 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: এক্সএইচএসবি ৫০৫বি কাদের জন্য ডিজাইন করা হয়েছে?
এক্সএইচএসবি৫০৫বি বিশেষভাবে উচ্চ ভোল্টেজ ক্যাবল নির্মাণ দল, ইনস্টলেশন ইঞ্জিনিয়ার, রক্ষণাবেক্ষণ কর্মী,এবং ফিল্ড ত্রুটি সমাধান কর্মী যারা প্রায়ই একই স্পেসিফিকেশন একাধিক তারের সঙ্গে তারের খাঁজ কাজ করেএটি "আমরা কোন ক্যাবল খুঁজছি" এর সমালোচনামূলক চ্যালেঞ্জের সমাধান করে। একটি সমস্যা যা ক্যাবল স্থাপনের, মাইগ্রেশন, মেরামত,এবং ত্রুটি সনাক্তকরণ অপারেশন যেখানে একটি তারের ভুল সনাক্তকরণ গুরুতর নিরাপত্তা ঘটনা এবং ব্যয়বহুল downtime হতে পারে.
প্রশ্ন ২ঃ এক্সএইচএসবি ৫০৫বি অন্যান্য ক্যাবল আইডেন্টিফায়ার থেকে কীভাবে আলাদা?
এক্সএইচএসবি৫০৫বি তিনটি মূল উপায়ে আলাদাঃ (১) ডুয়াল-মোড ক্ষমতা ০ এটি একক ডিভাইসের মাধ্যমে লাইভ ক্যাবল (কপলিং পদ্ধতির মাধ্যমে) এবং ডি-এনার্জিযুক্ত ক্যাবল (সরাসরি সংযোগের মাধ্যমে) উভয়ই সনাক্ত করে,যেখানে বেশিরভাগ প্রতিযোগীরা শুধুমাত্র একটি মোড পরিচালনা করে. (2) 15A উচ্চ-বর্তমান পালস সংকেত আরও নির্ভরযোগ্য সনাক্তকরণের জন্য তারের ঢালাইয়ের মাধ্যমে শক্তিশালী অনুপ্রবেশ সরবরাহ করে। (3) 125 মিমি বড় চোয়াল ব্যাসার্ধটি তারের আকারের বৃহত্তর পরিসীমাকে সামঞ্জস্য করে।এর স্বজ্ঞাত পয়েন্টার-ভিত্তিক ইঙ্গিত এবং শোনা ফিডব্যাক ক্ষেত্রের অবস্থার অধীনে এটি ব্যতিক্রমী সহজ ব্যবহার করে.
প্রশ্ন ৩ঃ এক্সএইচএসবি ৫০৫বি পাওয়ার সাপ্লাই বন্ধ না করেই লাইভ ক্যাবল সনাক্ত করতে পারে?
হ্যাঁ, সংযোগ পদ্ধতি (গিয়ার ২) ব্যবহার করে, ট্রান্সমিটারটি একটি নির্দিষ্ট ট্রান্সমিটার ক্ল্যাম্পের মাধ্যমে একটি ইমপ্লাস সংকেত প্রয়োগ করে। তারের কন্ডাক্টরের সাথে সরাসরি বৈদ্যুতিক সংযোগের প্রয়োজন নেই।সংকেত ক্যাবল sheath মাধ্যমে inductively জোড়াএটি বিদ্যুৎ বন্ধ না করেই নিরাপদভাবে লাইভ ক্যাবল সনাক্ত করতে সক্ষম করে। এটি রক্ষণাবেক্ষণের জন্য অত্যন্ত গুরুত্বপূর্ণ যেখানে পরিষেবা ধারাবাহিকতা বজায় রাখতে হবে।
প্রশ্ন 4: নির্ভরযোগ্য সনাক্তকরণের জন্য কোন ক্ষেত্রের শর্ত প্রয়োজন?
বিদ্যুৎ বিচ্ছিন্ন ক্যাবল সনাক্তকরণের জন্য (সরাসরি সংযোগ পদ্ধতি): উভয় প্রান্তে ক্যাবল রক্ষাকবচটি মাটি থেকে বিচ্ছিন্ন করা উচিত,এবং দূরবর্তী শেষ কোর তারের ট্রান্সমিটার হিসাবে একই গ্রাউন্ড পয়েন্ট সংযোগ করতে হবে. লাইভ ক্যাবলের সনাক্তকরণের জন্য (ক্যাপলিং পদ্ধতি): ক্যাবল গ্যাবলটির উভয় প্রান্ত ভালভাবে গ্রাউন্ড করা উচিত। যদি কোনও প্রান্তটি গ্রাউন্ড না হয় বা গ্যাবলটির মাঝখানে গ্যাবলটি ভেঙে যায় তবে ক্যাপলিং পদ্ধতি ব্যবহার করা যাবে না।প্রাপ্তি এবং প্রেরণ clamps মধ্যে অন্তত 2 মিটার বজায় রাখুন. নিশ্চিত করুন ক্ল্যাম্প চোয়াল পরিষ্কার এবং সর্বোত্তম সংকেত গ্রহণের জন্য পূর্ণ যোগাযোগ করা হয়.
প্রশ্ন 5: এক্সএইচএসবি৫০৫বি-এর জন্য কোন রক্ষণাবেক্ষণ প্রয়োজন?
যন্ত্রটি বৃষ্টি, ক্ষয়কারী গ্যাস, অত্যধিক ধুলো এবং উচ্চ তাপমাত্রার থেকে দূরে রাখা উচিত। এটি একটি সুনির্দিষ্ট যন্ত্র হিসাবে তীব্র কম্পন এড়ানো উচিত।ট্রান্সমিটারের অন্তর্নির্মিত 12VDC লিথিয়াম ব্যাটারি ব্যাটারি অবনতি প্রতিরোধ করার জন্য প্রতি 2 মাসে চার্জিং রক্ষণাবেক্ষণ প্রয়োজন. সমস্ত মেরামত, রক্ষণাবেক্ষণ, এবং সমন্বয় যোগ্যতাসম্পন্ন পেশাদারদের দ্বারা সম্পন্ন করা উচিত। যন্ত্রটি 1 বছরের ওয়ারেন্টি সহ আসে যা পণ্যের মানের সমস্যাগুলিকে কভার করে,লাইফটাইম মেরামত এবং প্রযুক্তিগত সহায়তা উপলব্ধ.
এক্সজেডএইচ টেস্ট সম্পর্কে
এক্সজেডএইচ টেস্ট একটি পেশাদার প্রস্তুতকারক যা বিশ্বব্যাপী বিদ্যুৎ সরবরাহকারী, বৈদ্যুতিক ঠিকাদার এবং শিল্প গ্রাহকদের জন্য তারের পরীক্ষা, ত্রুটি সনাক্তকরণ এবং ডায়াগনস্টিক সমাধানগুলিতে বিশেষজ্ঞ।ক্যাবল সনাক্তকারী সহ একটি বিস্তৃত পণ্য লাইন সহ, ত্রুটি সনাক্তকারী এবং ডায়াগনস্টিক সিস্টেম, এক্সজেডএইচ টেস্ট নির্ভরযোগ্য ফিল্ড সরঞ্জাম সরবরাহ করে যা ইঞ্জিনিয়ারদের দ্রুত, নিরাপদ এবং আরও নির্ভুলভাবে কাজ করতে সহায়তা করে।
আপনার ক্যাবল সনাক্তকরণ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য কাস্টমাইজড সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন।
