ক্রস-ইন্টারকানেকশন সিস্টেম টেস্টিং এবং ইএইচভি ক্যাবল কমিশনিংয়ের জন্য ক্যাবল আউটওয়ার গ্যাশ ফ্যাক্ট লোকেটর এক্সএইচএইচডি 523 এল

110kV এবং তার বেশি রেটিংযুক্ত সিঙ্গেল-কোর হাই ভোল্টেজ কেবলে, মেটালিক শীথ ইলেক্ট্রোস্ট্যাটিক শিল্ড এবং ফল্ট কারেন্ট রিটার্ন পাথ উভয় হিসাবে কাজ করে। সঞ্চালিত কারেন্ট লস কমাতে, এই শীথগুলি কেবলের রুট বরাবর নিয়মিত বিরতিতে লিঙ্ক বক্সের মাধ্যমে ক্রস-বন্ডেড বিন্যাসে কনফিগার করা হয় — সাধারণত একটি সম্পূর্ণ ট্রান্সপোজিশন চক্রের জন্য প্রতি 500-1000 মিটার। প্রতিটি লিঙ্ক বক্স তিনটি-ফেজ শীথকে একটি নির্দিষ্ট ঘূর্ণায়মান প্যাটার্নে সংযুক্ত করে, যেখানে ট্রানজিয়েন্ট ওভারভোল্টেজ ইভেন্টের সময় শীথ ইনসুলেশন রক্ষা করার জন্য সার্জ ভোল্টেজ লিমিটার (SVLs) ইনস্টল করা হয়।

এই ক্রস-ইন্টারকানেকশন সিস্টেম একটি অনন্য টেস্টিং চ্যালেঞ্জ তৈরি করে: শীথটি শেষ থেকে শেষ পর্যন্ত একটি একক অবিচ্ছিন্ন কন্ডাক্টর নয়, বরং একটি সেগমেন্টেড নেটওয়ার্ক যা এমবেডেড লিঙ্ক বক্সের মাধ্যমে সংযুক্ত। এই নেটওয়ার্কের যেকোনো জায়গায় একটি শীথ ফল্ট — তা কেবলের বাইরের জ্যাকেটে হোক, একটি লিঙ্ক বক্সের ভিতরে হোক, বা একটি SVL জুড়ে হোক — কেবলের টার্মিনেশন থেকে একা পরিমাপ করা হলে বিভ্রান্তিকর পরীক্ষার ফলাফল তৈরি করতে পারে। XHHD523L শীথ ত্রুটি বিদ্যমান তা সনাক্ত করার জন্য ডিসি উইথস্ট্যান্ড ক্ষমতা এবং ক্রস-বন্ডেড নেটওয়ার্কে ত্রুটিটি কোথায় অবস্থিত তা সনাক্ত করার জন্য স্টেপ ভোল্টেজ পিনপয়েন্টিং ক্ষমতা উভয়ই সরবরাহ করে এই সমস্যার সমাধান করে।

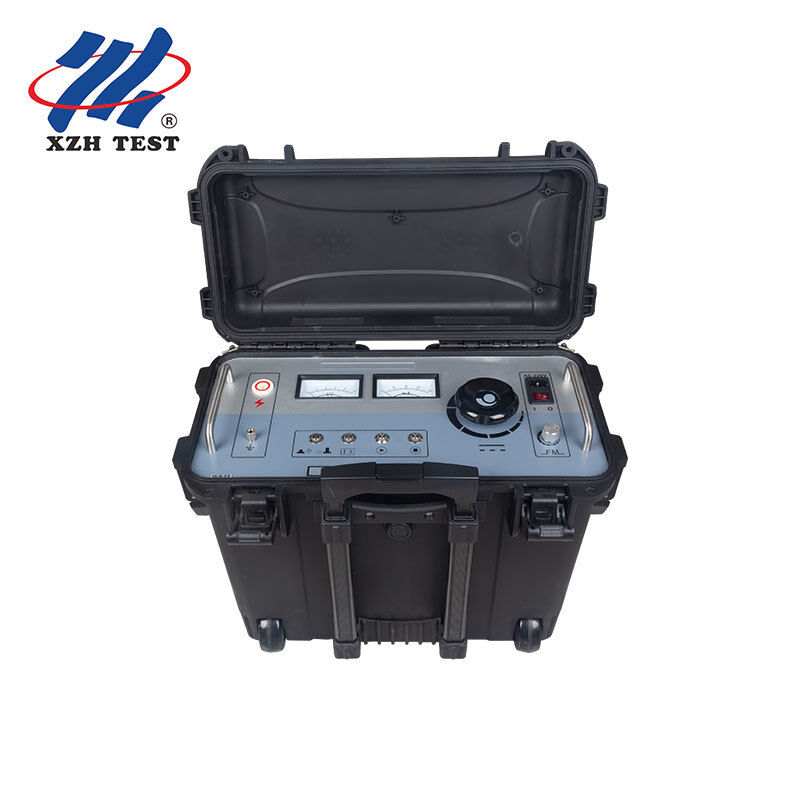

XHHD523L ফ্রন্ট প্যানেলটি একটি বাম থেকে ডানে অপারেটিং ফ্লোতে সাজানো হয়েছে, যা ফিল্ড ডিপ্লয়মেন্টের সময় অপারেটরের ত্রুটি কমিয়ে দেয়:

1. এইচভি আউটপুট টার্মিনাল: পরীক্ষার অধীনে থাকা কেবলের শীথের জন্য ডেডিকেটেড ডিসি হাই-ভোল্টেজ আউটপুট সংযোগ
2. kV ভোল্টমিটার: রিয়েল-টাইম হাই-ভোল্টেজ আউটপুট ইঙ্গিত
3. mA অ্যামিটার: আউটপুট কারেন্ট পর্যবেক্ষণ — উইথস্ট্যান্ড টেস্টিংয়ের সময় অস্বাভাবিক লিকেজ সনাক্তকরণের জন্য অপরিহার্য
4. সিস্টেম ফিউজ: 220VAC পাওয়ার সাপ্লাই ফিউজ — বাহ্যিক সকেটের মাধ্যমে ব্যবহারকারী-প্রতিস্থাপনযোগ্য
5. এসি পাওয়ার ইনপুট: 220VAC ইন্সট্রুমেন্ট সাপ্লাইয়ের জন্য আইইসি পাওয়ার সকেট
6. পাওয়ার সুইচ: I = এসি চালিত, 0 = শাটডাউন
7. ফ্রিকোয়েন্সি অ্যাডজাস্টমেন্ট: লোকেটর মোডে পালস আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে (0.2Hz-5Hz রেঞ্জ)
8. ভোল্টেজ অ্যাডজাস্টমেন্ট: জিরো-পজিশন স্টার্ট — এইচভি চালু করার আগে সম্পূর্ণ কাউন্টারক্লকওয়াইজ (স্টার্ট বোতাম আলোকিত) থাকতে হবে। ক্লকওয়াইজ রোটেশন 0 থেকে 10kV পর্যন্ত আউটপুট বাড়ায়
9. এইচভি স্টপ বোতাম: এইচভি আউটপুট বন্ধ করে এবং স্বয়ংক্রিয় ক্যাপাসিটর ডিসচার্জ ট্রিগার করে। আউটপুট নিরাপদে শূন্যে থাকলে এইচভি ইন্ডিকেটর নিভে যায়
10. এইচভি স্টার্ট বোতাম: ভোল্টেজ অ্যাডজাস্টমেন্ট শূন্য পজিশনে থাকলে কার্যকর (বোতাম আলোকিত)। এইচভি আউটপুট চালু করতে চাপুন
11. ওভারকারেন্ট সুরক্ষা সুইচ: নীল এলইডি আলোকিত = ওভারকারেন্ট সুরক্ষা সক্রিয়, এলইডি বন্ধ = সুরক্ষা নিষ্ক্রিয়
12. মোড টগল বোতাম: লাল এলইডি = উইথস্ট্যান্ড ভোল্টেজ মোড, সবুজ এলইডি = ফল্ট লোকেটর মোড। মোডগুলির মধ্যে ওয়ান-কী টগল
13. গ্রাউন্ডিং কলাম: ইন্সট্রুমেন্ট গ্রাউন্ডিং পয়েন্ট — অপারেশনের আগে যাচাইকৃত স্টেশন আর্থের সাথে সংযুক্ত থাকতে হবে

1. বিচ্ছিন্ন এবং প্রস্তুত করুন: কেবল সার্কিটটি ডি-এনার্জাইজ করুন। পরীক্ষার অধীনে থাকা সেগমেন্টের উভয় প্রান্তে ক্রস-বন্ডিং লিঙ্ক বক্সগুলি খুলুন। এটি পৃথক মূল্যায়নের জন্য শীথ সেগমেন্টকে বিচ্ছিন্ন করে — অপরিহার্য কারণ একটি সংযুক্ত সুস্থ সেগমেন্ট একটি সংলগ্ন সেগমেন্টে একটি ত্রুটি মাস্ক করতে পারে
2. সেগমেন্ট সনাক্তকরণ: প্রতিটি অ্যাক্সেসযোগ্য লিঙ্ক বক্সে, পরীক্ষার জন্য শীথ সেগমেন্টটি সনাক্ত করুন। আপনার টেস্ট রিপোর্টের জন্য সেগমেন্টের দৈর্ঘ্য এবং লিঙ্ক বক্সের সনাক্তকরণ রেকর্ড করুন
3. ডিসি উইথস্ট্যান্ড টেস্ট: বিচ্ছিন্ন শীথ সেগমেন্টে XHHD523L সংযোগ করুন। উইথস্ট্যান্ড মোডে (লাল এলইডি), GB50150-2006 প্রতি 10kV ডিসি প্রয়োগ করুন। শীথ অবক্ষয় নির্দেশ করে এমন অস্বাভাবিক লিকেজ কারেন্ট সনাক্ত করতে mA মিটার পর্যবেক্ষণ করুন
4. ফল্ট অ্যাসেসমেন্ট: যদি উইথস্ট্যান্ড পরীক্ষা পাস হয় (স্পেসিফিকেশনের মধ্যে লিকেজ), ফলাফল রেকর্ড করুন এবং পরবর্তী সেগমেন্টে যান। যদি শীথ ব্যর্থ হয়, পিনপয়েন্টিংয়ের সময় রেফারেন্সের জন্য লিকেজ কারেন্ট লেভেল নোট করুন
5. মোড সুইচ এবং পিনপয়েন্ট: লোকেটর মোডে (সবুজ এলইডি) টগল করুন। কেবলের দৈর্ঘ্যের জন্য সর্বোত্তম ফ্রিকোয়েন্সিতে 0-10kV স্কয়ার ওয়েভ সিগন্যাল ইনজেক্ট করুন। লিঙ্ক বক্সগুলির মধ্যে কেবলের রুট বরাবর এ-ফ্রেম রিসিভার স্থাপন করুন — রিসিভারের মাইক্রো-অ্যাম্পিয়ার মিটার আপনাকে সঠিক ফল্ট পজিশনে গাইড করবে
6. খনন এবং মেরামত করুন: স্টেপ ভোল্টেজ পদ্ধতি সাধারণত 1-মিটার ব্যাসার্ধের মধ্যে ত্রুটিটি সনাক্ত করে। নির্দেশিত পজিশনে খনন করুন, শীথ মেরামত করুন (আউটার জ্যাকেট প্যাচ বা কেবল জয়েন্ট প্রতিস্থাপন), এবং পুনরুদ্ধার যাচাই করার জন্য ডিসি উইথস্ট্যান্ড পরীক্ষাটি পুনরাবৃত্তি করুন

একশো বা শত শত কিলোমিটার 110kV-500kV কেবল সার্কিটের জন্য দায়ী একজন ট্রান্সমিশন অ্যাসেট ম্যানেজারের জন্য, শীথ কন্ডিশন ডেটা কেবল একটি পরীক্ষার ফলাফল নয় — এটি ভবিষ্যতের রক্ষণাবেক্ষণ ব্যয়ের জন্য প্রধান সূচক। একটি ত্রুটিপূর্ণ শীথযুক্ত কেবল স্ক্রিন ক্ষয়, সম্ভাব্য স্ক্রিন ব্রেকডাউন এবং চূড়ান্ত জোরপূর্বক আউটজের দিকে একটি কাউন্টডাউনে রয়েছে। XHHD523L একটি কন্ডিশন-ভিত্তিক রক্ষণাবেক্ষণ কৌশল সক্ষম করে:

• বেসলাইন কমিশনিং ডেটা: হ্যান্ডওভারের সময় প্রতিটি নতুন কেবল সার্কিটের জন্য শীথ ইন্টিগ্রিটি বেসলাইন স্থাপন করুন — সমস্ত ভবিষ্যতের প্রতিরোধমূলক রক্ষণাবেক্ষণ পরীক্ষার জন্য একটি রেফারেন্স তৈরি করুন
• নির্ধারিত প্রতিরোধমূলক টেস্টিং: ইন-সার্ভিস সার্কিটে বার্ষিক বা দ্বিবার্ষিক শীথ উইথস্ট্যান্ড পরীক্ষাগুলি ব্যর্থতার থ্রেশহোল্ডে পৌঁছানোর আগে অবক্ষয়ের প্রবণতা সনাক্ত করে
• লক্ষ্যযুক্ত মেরামত: যখন একটি শীথ ত্রুটি সনাক্ত করা হয়, তখন সম্পূর্ণ কেবল বিভাগ প্রতিস্থাপনের পরিবর্তে এটি সঠিকভাবে সনাক্ত করুন — অন্ধ খনন বা সম্পূর্ণ কেবল প্রতিস্থাপনের তুলনায় মেরামতের খরচ একটি মাত্রার ক্রম দ্বারা হ্রাস করুন
