এক্সএইচজেবি৬৬৬ মাইক্রো কম্পিউটার রিলে সুরক্ষা ক্যালিব্রেটর ৬ ফেজ সহ

XHJB666 মাইক্রোকম্পিউটার রিলে সুরক্ষা ক্যালিব্রেটর

এটি আধুনিক উন্নত মাইক্রোইলেকট্রনিক প্রযুক্তি দ্বারা সম্পূর্ণরূপে উপলব্ধ একটি নতুন ধরণের ক্ষুদ্রাকৃতির মাইক্রোকম্পিউটার রিলে সুরক্ষা পরীক্ষক।

এটি বিভিন্ন সাধারণ রিলেগুলির যাচাইকরণ সম্পন্ন করতে পারে, সেকেন্ডারি সার্কিট পরীক্ষা করতে পারে, ট্রান্সফরমারের বৈশিষ্ট্য পরীক্ষা করতে পারে, সার্কিট ব্রেকার ট্রিপ মেকানিজমের অ্যাকশন ভ্যালু যাচাই করতে পারে এবং সার্কিট ব্রেকারের খোলা এবং বন্ধ হওয়ার সময় পরিমাপ করতে পারে।

উচ্চ-কার্যক্ষমতাসম্পন্ন একক-চিপ মাইক্রোকম্পিউটারের নিয়ন্ত্রণে, রিলে সুরক্ষা ক্যালিব্রেটরের উচ্চ নির্ভুলতা, সম্পূর্ণ কার্যকারিতা, স্থিতিশীল কর্মক্ষমতা, সহজ অপারেশন এবং নমনীয় চলাচলের বৈশিষ্ট্য রয়েছে।

প্রধান বৈশিষ্ট্য

1. 6-ফেজ ভোল্টেজ 6-ফেজ কারেন্ট পর্যন্ত আউটপুট, যা প্রচলিত 4-ফেজ ভোল্টেজ 3-ফেজ কারেন্ট টাইপ, 6-ফেজ ভোল্টেজ টাইপ, 6-ফেজ কারেন্ট টাইপ এবং 12-ফেজ আউটপুট মোড উপলব্ধি করার জন্য একত্রিত করা যেতে পারে।

2. উচ্চ-কার্যক্ষমতাসম্পন্ন এমবেডেড ইন্ডাস্ট্রিয়াল কন্ট্রোল কম্পিউটার এবং 8.4-ইঞ্চি বড়-স্ক্রীন উচ্চ-রেজোলিউশন কালার টিএফটি এলসিডি

3. আউটপুট উন্নত কর্মক্ষমতার জন্য একটি সুইচ-টাইপ পাওয়ার এমপ্লিফায়ারের পরিবর্তে একটি উচ্চ-বিশ্বস্ততা, উচ্চ-নির্ভরযোগ্য মডুলার লিনিয়ার পাওয়ার এমপ্লিফায়ার ব্যবহার করে।

4. আউটপুট অংশটি ডিএসপি দ্বারা নিয়ন্ত্রিত হয়, অপারেশন গতি দ্রুত, রিয়েল-টাইম ডিজিটাল সিগন্যাল প্রসেসিং ক্ষমতা শক্তিশালী, ট্রান্সমিশন ফ্রিকোয়েন্সি ব্যান্ডউইথ নিয়ন্ত্রিত হয় এবং উচ্চ-রেজোলিউশন ডি/এ রূপান্তর নিয়ন্ত্রিত হয়।

5. এটি উচ্চ মাত্রার অটোমেশনের সাথে বিভিন্ন বড় আকারের জটিল যাচাইকরণ কাজ সম্পন্ন করতে পারে। এটি সহজেই বিভিন্ন সুরক্ষা সেটিংস পরীক্ষা এবং স্ক্যান করতে পারে, ফল্ট প্লেব্যাক করতে পারে, রিয়েল-টাইমে পরীক্ষার ডেটা সংরক্ষণ করতে পারে, ভেক্টর গ্রাফিক্স প্রদর্শন করতে পারে এবং অনলাইনে রিপোর্ট প্রিন্ট করতে পারে।

6. এটি অন-সাইট পরিদর্শনের জন্য 110V এবং 220V ডেডিকেটেড অ্যাডজাস্টেবল ডিসি পাওয়ার আউটপুট সহ সজ্জিত।

7. নতুন প্রজন্মের TP-60A পরীক্ষকটি 10-ওয়ে খোলা এবং 8-ওয়ে খোলা সহ সজ্জিত করা হয়েছে যাতে স্ব-ইনজেকশন পরীক্ষা সহজ হয়। ইনপুট যোগাযোগ একটি খালি যোগাযোগ এবং 0~250V পটেনশিয়াল যোগাযোগের সাথে সামঞ্জস্যপূর্ণ, যা বুদ্ধিমত্তার সাথে এবং স্বয়ংক্রিয়ভাবে স্বীকৃত হতে পারে।

8. বিভিন্ন স্বয়ংক্রিয় পরীক্ষা সফ্টওয়্যার মডিউল এবং জিপিএস সিঙ্ক্রোনাস ট্রিগার পরীক্ষা (ঐচ্ছিক) সরবরাহ করে।

9. বিভিন্ন জটিল ক্যালিব্রেশন কাজ সম্পাদন করতে পারে, এবং ফল্ট প্লেব্যাকের জন্য বিভিন্ন সুরক্ষা সেটিংস পরীক্ষা এবং স্ক্যান করতে পারে। পরীক্ষার ডেটা রিয়েল-টাইমে সংরক্ষণ করতে পারে, ভেক্টর গ্রাফিক্স প্রদর্শন করতে পারে, রিপোর্ট প্রিন্ট করতে পারে ইত্যাদি।

10. হিট ডিসিপেশন কাঠামোর নকশা যুক্তিসঙ্গত, হার্ডওয়্যার সুরক্ষা ব্যবস্থা নির্ভরযোগ্য এবং নিখুঁত, এবং পাওয়ার সফট স্টার্ট ফাংশন, ফল্টের সফ্টওয়্যার সেল্ফ-ডায়াগনোসিস এবং আউটপুট ল্যাচিং ফাংশন সরবরাহ করা হয়।

প্রধান স্পেসিফিকেশন

এসি কারেন্ট আউটপুট

1. প্রতি ফেজ আউটপুট 6-ফেজ কারেন্ট আউটপুট (কার্যকরী মান) 0 থেকে 30A

2. আউটপুট নির্ভুলতা ≤0.5A ±2mA

3. >0.5A 0.2%

4. 3-ফেজ কারেন্ট আউটপুট করার সময় প্রতি ফেজ আউটপুট (কার্যকরী মান) 0 থেকে 60A

5. 6-ফেজ সমান্তরাল কারেন্ট আউটপুট (RMS) 0～180A

6. দীর্ঘ সময়ের জন্য অনুমোদিত ফেজ কারেন্ট (কার্যকরী মান) 10A

7. ফেজ কারেন্ট সর্বোচ্চ আউটপুট পাওয়ার 400VA

8. 6-ফেজ সমান্তরাল কারেন্টের সর্বোচ্চ আউটপুটের জন্য অনুমোদিত কাজের সময় 10s

9. ফ্রিকোয়েন্সি পরিসীমা (মৌলিক) 0～1000Hz

10. হারমোনিক সংখ্যা 1 থেকে 20 বার

ডিসি কারেন্ট আউটপুট

11. কারেন্ট আউটপুট 0～±10A / প্রতি ফেজ, 0～20A / দুই-ফেজ সুপারপজিশন আউটপুট নির্ভুলতা 0.5

12. সর্বোচ্চ আউটপুট লোড ভোল্টেজ 20V

এসি ভোল্টেজ আউটপুট

13. ফেজ ভোল্টেজ আউটপুট (RMS) 0~120V আউটপুট নির্ভুলতা 0.2 লেভেল

14. লাইন ভোল্টেজ আউটপুট (RMS) 0~240V

15. ফেজ ভোল্টেজ / লাইন ভোল্টেজ আউটপুট কাজ 80VA / 100VA

16. ফ্রিকোয়েন্সি পরিসীমা (মৌলিক) 0～1000Hz

17. হারমোনিক সংখ্যা 1 থেকে 20 বার

ডিসি ভোল্টেজ আউটপুট

18. ফেজ ভোল্টেজ আউটপুট অ্যামপ্লিটিউড 0～±160V আউটপুট নির্ভুলতা 0.5 লেভেল

19. লাইন ভোল্টেজ আউটপুট অ্যামপ্লিটিউড 0 ~ 320V

20. ফেজ ভোল্টেজ / লাইন ভোল্টেজ আউটপুট পাওয়ার 70VA / 140VA

সুইচ

21. 10-চ্যানেল ডিজিটাল ইনপুট

22. খালি যোগাযোগ 1~20mA, 24V

23. পটেনশিয়াল যোগাযোগ “0” এর সাথে সংযুক্ত: 0 থেকে +6V; “1”: +11 V থেকে +250 V

24. 8 জোড়া সুইচিং আউটপুট ডিসি: 220 V / 0.2 A; এসি: 220 V / 0.5 A

সময় পরিমাপ পরিসীমা

25. 0.1ms ~ 9999s, পরিমাপ নির্ভুলতা <0.1mS

26. আয়তন এবং ওজন : 480×360×200mm³      19kg

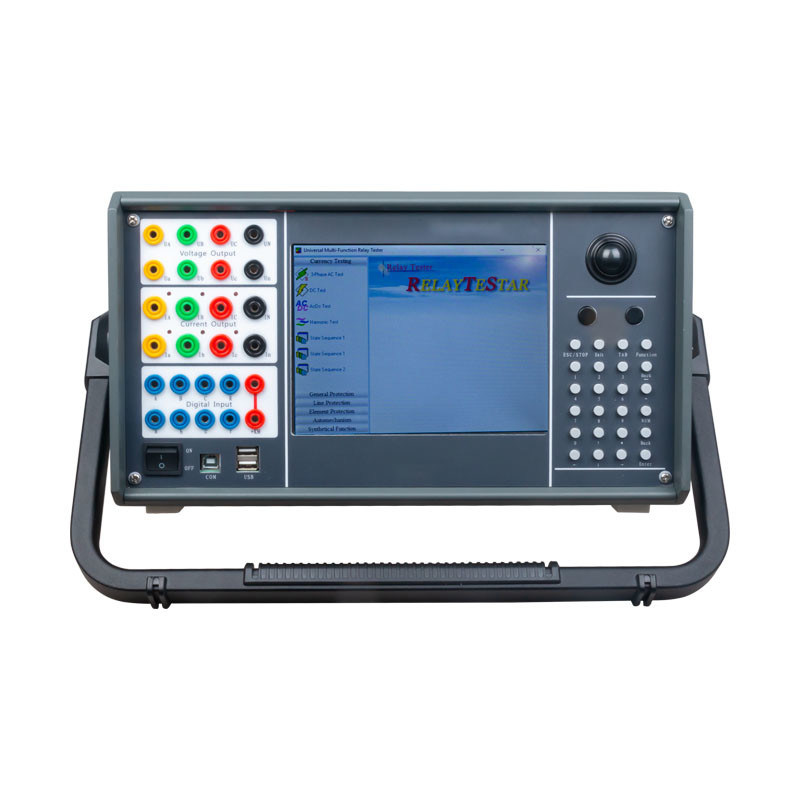

প্রকৃত ছবি
