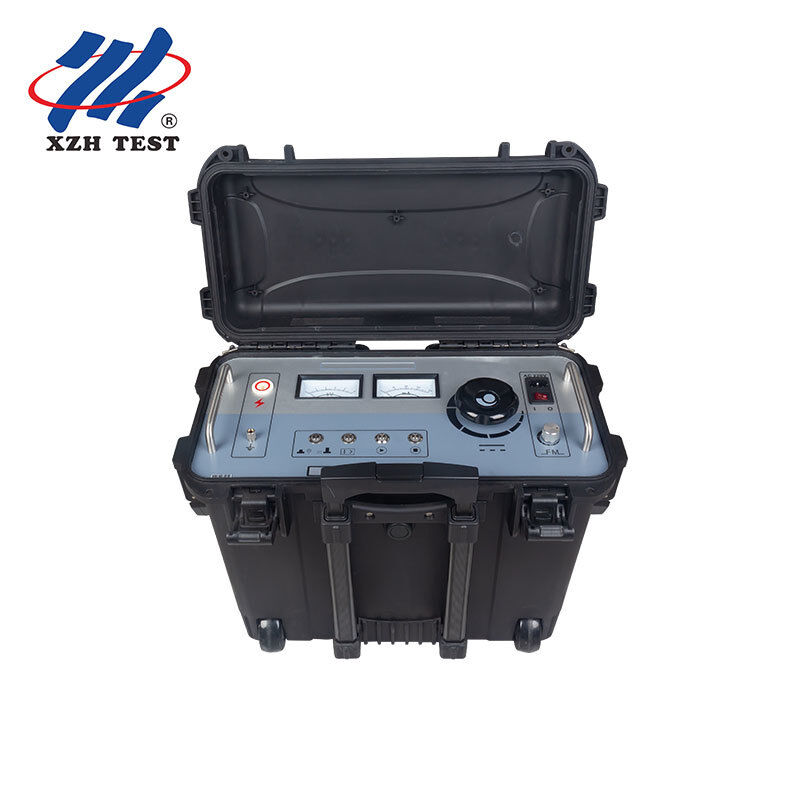

500kV ক্যাবল গাদ ত্রুটি সনাক্তকারী এক্সএইচএইচডি 523 এল 10kV-500kV এইচভি ক্যাবল বাইরের গাদ পরীক্ষা এবং গ্রাউন্ড ত্রুটি সনাক্তকরণ

১১০ কিলোভোল্ট এবং তার বেশি রেটিংযুক্ত হাই-ভোল্টেজ এক্সএলপিই পাওয়ার ক্যাবলগুলিতে, বাইরের শীথ হল প্রতিরক্ষার প্রথম স্তর। এইচডি পিই উপাদান দিয়ে তৈরি এবং ডিসি ২৫ কিলোভোল্ট/৫ মিনিট পরীক্ষা করা হয় যেখানে লিকেজ কারেন্ট কয়েক মাইক্রোঅ্যাম্পিয়ারের মতো কম থাকে, একটি সুস্থ শীথ কয়েক দশক ধরে সুরক্ষা প্রদান করে। কিন্তু একবার ক্যাবল মাটিতে স্থাপন করা হলে, বাস্তবতা দেখা দেয় — ইনস্টলেশনের সময় ব্যাকফিল ক্ষতি, বছরের পর বছর অপারেশনের পরে উইপোকার প্রবেশ, গ্রাউন্ডিং বক্সে জল প্রবেশ, এবং ট্রাইফারকেশন জয়েন্টগুলিতে যান্ত্রিক চাপ ধীরে ধীরে শীথের অখণ্ডতা নষ্ট করে।

যখন শীথ ব্যর্থ হয়, তখন ধাতব স্ক্রিন মাটির আর্দ্রতার সংস্পর্শে আসে, ক্ষয় শুরু হয় এবং অবশেষে স্ক্রিন ভেঙে যায়। ঐতিহ্যবাহী ফল্ট লোকেশন পদ্ধতি — কন্ডাক্টর-টু-কন্ডাক্টর বা কন্ডাক্টর-টু-গ্রাউন্ড ত্রুটির জন্য ডিজাইন করা — এই শীথ-টু-গ্রাউন্ড ত্রুটিগুলি নির্ভরযোগ্যভাবে সনাক্ত করতে পারে না। XHHD523L এই শূন্যস্থান পূরণের জন্য বিশেষভাবে তৈরি করা হয়েছে, শীথ স্তরে নিয়ন্ত্রিত হাই-ভোল্টেজ পালস সরবরাহ করে এবং স্টেপ ভোল্টেজ পদ্ধতি ব্যবহার করে লিকেজ পয়েন্টটি নির্ভুলভাবে সনাক্ত করে।

XHHD523L-এ দুটি সনাক্তকরণ পদ্ধতির জন্য একটি ডেডিকেটেড রিসিভার ইউনিট অন্তর্ভুক্ত রয়েছে:

এ-ফ্রেম সাব-র্যাক নিয়মিত বিরতিতে ক্যাবল রুট বরাবর স্থাপন করা হয়। রিসিভার দুটি গ্রাউন্ড প্রোবের মধ্যে ভোল্টেজ গ্রেডিয়েন্ট পরিমাপ করে — অপারেটর ফল্ট পয়েন্টের উপর দিয়ে যাওয়ার সময় সিগন্যালের বিস্তার এবং পোলারিটি পরিবর্তিত হয়, পৃষ্ঠে শীথ ত্রুটিটি সাব-মিটার ব্যাসার্ধের মধ্যে সনাক্ত করে।

যেসব এলাকায় গ্রাউন্ড প্রোব প্রবেশ করানো কঠিন (পাকা পৃষ্ঠ, পাথুরে ভূখণ্ড) সেখানে ক্যাবল রুট ট্রেসিং এবং শীথ ফল্ট প্রি-লোকেশন এর জন্য, রিসিভার ক্ল্যাম্প ক্যাবলের সাথে ইন্ডাকটিভভাবে যুক্ত হয়, সিগন্যাল শক্তির পরিবর্তন সনাক্ত করে যা ফল্ট জোন নির্দেশ করে।

1. জিরো-স্টার্ট ইন্টারলক: ভোল্টেজ অ্যাডজাস্টমেন্ট নব সম্পূর্ণ কাউন্টারক্লকওয়াইজ না হলে হাই ভোল্টেজ চালু করা যাবে না। জিরো পজিশন নিশ্চিত হলে স্টার্ট বাটন আলোকিত হয় — উচ্চ ভোল্টেজে দুর্ঘটনাজনিত চালু হওয়া প্রতিরোধ করে
2. স্বয়ংক্রিয় সেল্ফ-ডিসচার্জ: যখন হাই-ভোল্টেজ আউটপুট বন্ধ করা হয় — স্টপ বাটন বা পাওয়ার ইন্টারাপশনের মাধ্যমে — অভ্যন্তরীণ সার্কিট স্বয়ংক্রিয়ভাবে অবশিষ্ট চার্জ শূন্যে নামিয়ে আনে। কোনো ম্যানুয়াল ডিসচার্জ পদ্ধতির প্রয়োজন নেই
3. ওভার-কারেন্ট সুরক্ষা: ডেডিকেটেড ওভারকারেন্ট সুরক্ষা সুইচ নীল এলইডি ইন্ডিকেটর সহ। সক্রিয় হলে, আউটপুট কারেন্ট নিরাপদ থ্রেশহোল্ড অতিক্রম করলে সিস্টেম স্বয়ংক্রিয়ভাবে ট্রিপ করে
4. ওভার-ভোল্টেজ সুরক্ষা: অভ্যন্তরীণ ভোল্টেজ ক্ল্যাম্পিং যেকোনো অপারেটিং অবস্থায় আউটপুটকে ১০ কিলোভোল্ট সর্বোচ্চ রেটিং অতিক্রম করতে বাধা দেয়
5. ওভার-টেম্পারেচার সুরক্ষা: থার্মাল সেন্সর অভ্যন্তরীণ তাপমাত্রা পর্যবেক্ষণ করে এবং নিরাপদ অপারেটিং সীমা অতিক্রম করলে এইচভি আউটপুট নিষ্ক্রিয় করে — গরম জলবায়ুতে দীর্ঘস্থায়ী ফিল্ড ব্যবহারের জন্য গুরুত্বপূর্ণ
6. গ্রাউন্ডেড এনক্লোজার: অপারেশনের আগে ইন্সট্রুমেন্ট গ্রাউন্ডিং কলাম অবশ্যই একটি যাচাইকৃত স্টেশন আর্থের সাথে সংযুক্ত থাকতে হবে — সমস্ত অভ্যন্তরীণ সুরক্ষা সার্কিটের জন্য একটি যাচাইকৃত নিরাপত্তা রেফারেন্স সরবরাহ করে
7. দ্বৈত অ্যানালগ মিটার মনিটরিং: স্বাধীন কিলোভোল্ট এবং মিলিঅ্যাম্পিয়ার মিটার রিয়েল-টাইম, দ্ব্যর্থহীন রিডিং সরবরাহ করে — উজ্জ্বল সূর্যালোকের অধীনে কোনো ডিজিটাল ডিসপ্লে ল্যাগ বা দ্ব্যর্থতা নেই
8. ৮এ সিস্টেম ফিউজ: অ্যাক্সেসযোগ্য রিয়ার-প্যানেল ফিউজ এসি ইনপুট সার্কিটের জন্য চূড়ান্ত ওভারকারেন্ট সুরক্ষা প্রদান করে

1. শীথ ইনসুলেশন অ্যাসেসমেন্ট: প্রধান ইউনিটকে ক্যাবল শীথের সাথে সংযুক্ত করুন। ডিসি উইথস্ট্যান্ড মোড (লাল ইন্ডিকেটর) নির্বাচন করুন। ১০ কিলোভোল্ট ডিসি প্রয়োগ করুন এবং মিলিঅ্যাম্পিয়ার মিটার পর্যবেক্ষণ করুন — কয়েক মাইক্রোঅ্যাম্পিয়ারের নিচে লিকেজ কারেন্ট শীথের অখণ্ডতা নিশ্চিত করে
2. ফল্ট কনফার্মেশন: যদি লিকেজ কারেন্ট বেশি হয়, তবে শীথের একটি গ্রাউন্ড ফল্ট আছে। পিনপয়েন্টিংয়ের সময় রেফারেন্সের জন্য আনুমানিক লিকেজ স্তর নোট করুন
3. মোড সুইচ: মোড টগল বাটন চাপুন — সবুজ ইন্ডিকেটর লোকেটিং মোড নিশ্চিত করে। ক্যাবলের দৈর্ঘ্য এবং মাটির গভীরতার উপর ভিত্তি করে আউটপুট ফ্রিকোয়েন্সি (০.২ হার্জ-৫ হার্জ) অ্যাডজাস্ট করুন
4. স্টেপ ভোল্টেজ পিনপয়েন্টিং: ক্যাবল রুট বরাবর এ-ফ্রেম স্থাপন করুন। রিসিভারের মাইক্রো-অ্যাম্পিয়ার মিটার ফল্টের কাছাকাছি সিগন্যাল শক্তি বৃদ্ধি, এটি অতিক্রম করার সময় সুইং এবং সঠিক ফল্ট অবস্থানে শূন্য দেখাবে
5. মার্ক এবং মেরামত: পৃষ্ঠে পিনপয়েন্ট করা অবস্থান চিহ্নিত করুন। ত্রুটিটি সাধারণত ১ মিটার খননের মধ্যে অ্যাক্সেসযোগ্য — আগে সনাক্তকরণ ছাড়াই কয়েক মিটার ট্রেঞ্চিংয়ের তুলনায়
6. মেরামতের পর যাচাইকরণ: শীথ মেরামতের পরে, ক্যাবল পুনরায় চালু করার আগে শীথের অখণ্ডতা পুনরুদ্ধার নিশ্চিত করতে ডিসি উইথস্ট্যান্ড পরীক্ষাটি পুনরাবৃত্তি করুন
